微功耗高灵敏度全极霍尔传感器

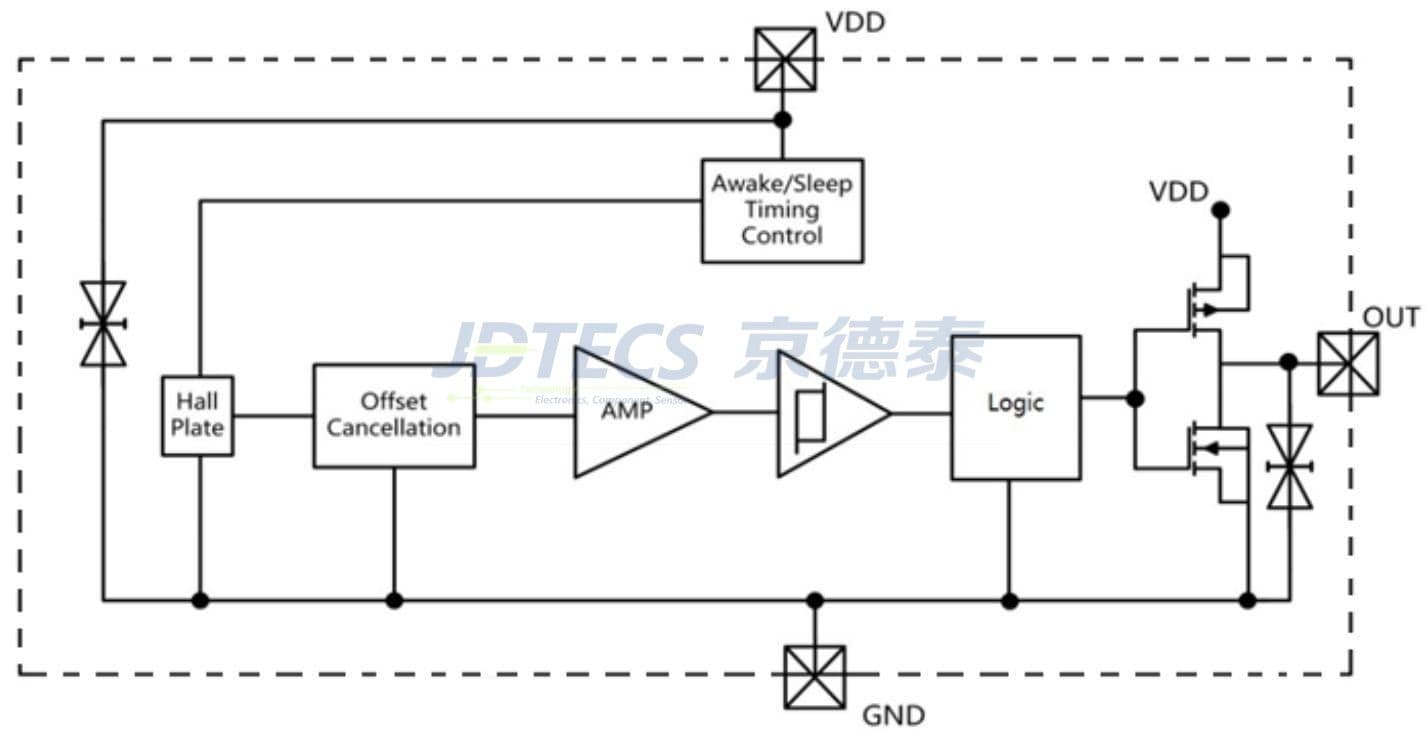

SL8631是一款采用CMOS工艺设计的微功耗、高灵敏度全极性霍尔开关芯片。其内部集成了电压调节器、霍尔电压发生器、小信号放大器、斩波稳压器、施密特触发器和CMOS输出驱动器，具备优异的温度稳定性和抗应力能力。该芯片工作电压范围宽（1.8V~5.5V），提供TO-92S直插和SOT23-3L贴片两种符合RoHS标准的封装选项，适用于对功耗和可靠性要求高的各类磁感应应用。
下载规格书 PDF产品特点 / Product Features
- ◆ 微功耗设计，平均工作电流典型值仅0.6μA

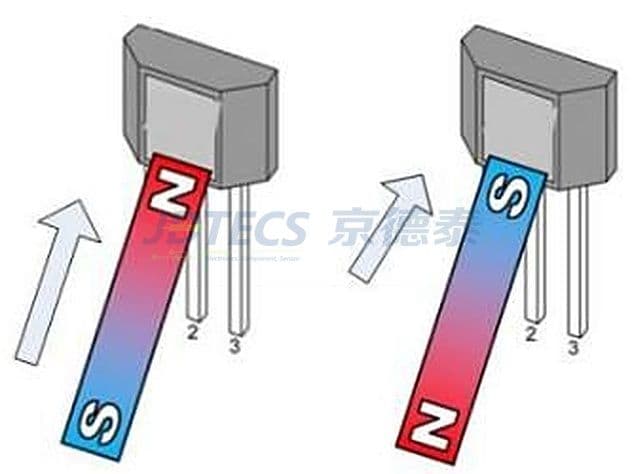

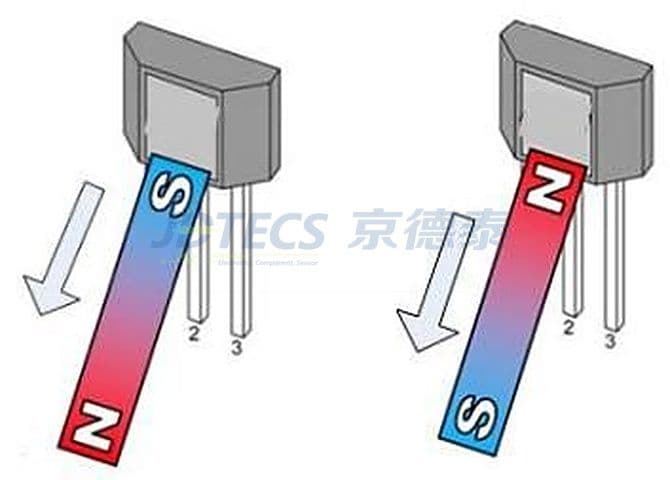

- ◆ 高灵敏度全极性磁感应，对南极或北极磁场均能响应
- ◆ 宽工作电压范围（1.8V ~ 5.5V），兼容多种电源系统
- ◆ 优异的ESD防护能力（HBM ±6kV）
- ◆ 提供推挽式CMOS输出，驱动能力强
- ◆ 温度稳定性好，抗应力强

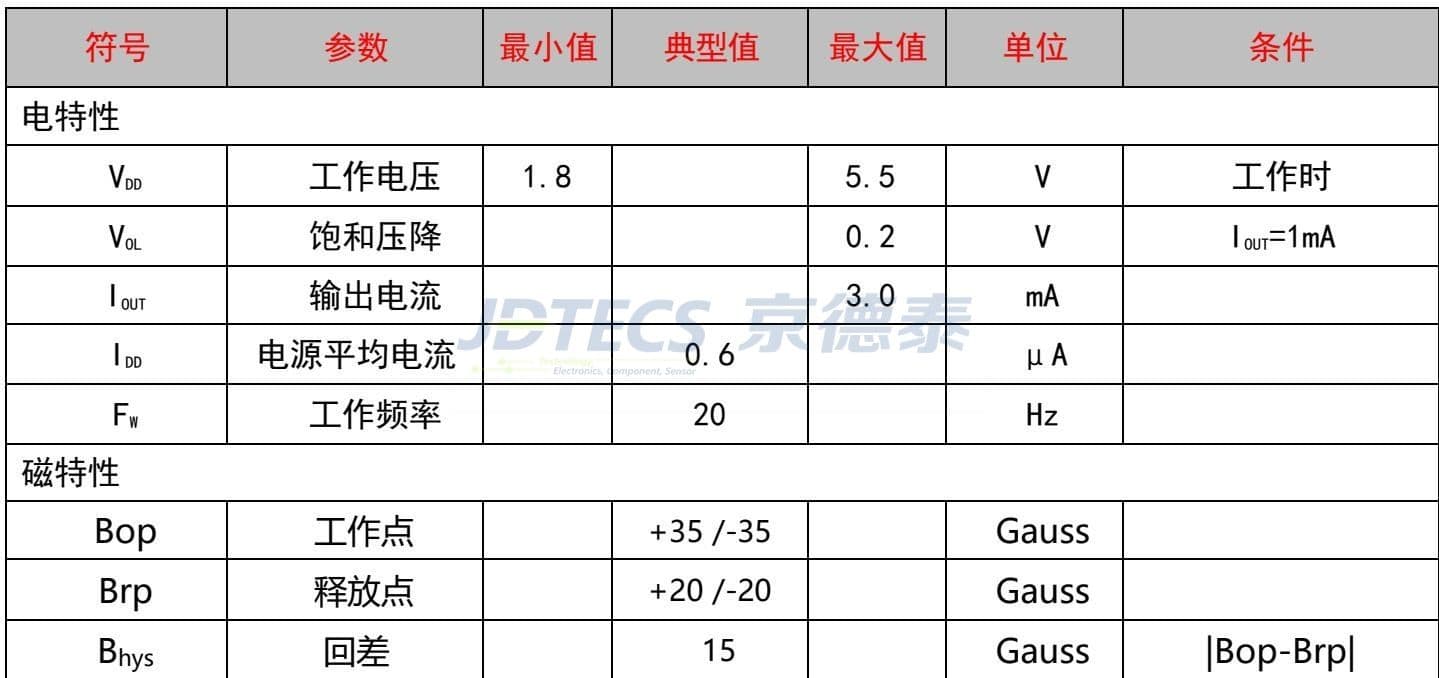

技术参数 / Technical Specification
| 参数 | 规格 | 条件/备注 |
|---|---|---|
| 工作电压 (VDD) | 1.8V ~ 5.5V | 工作时 |

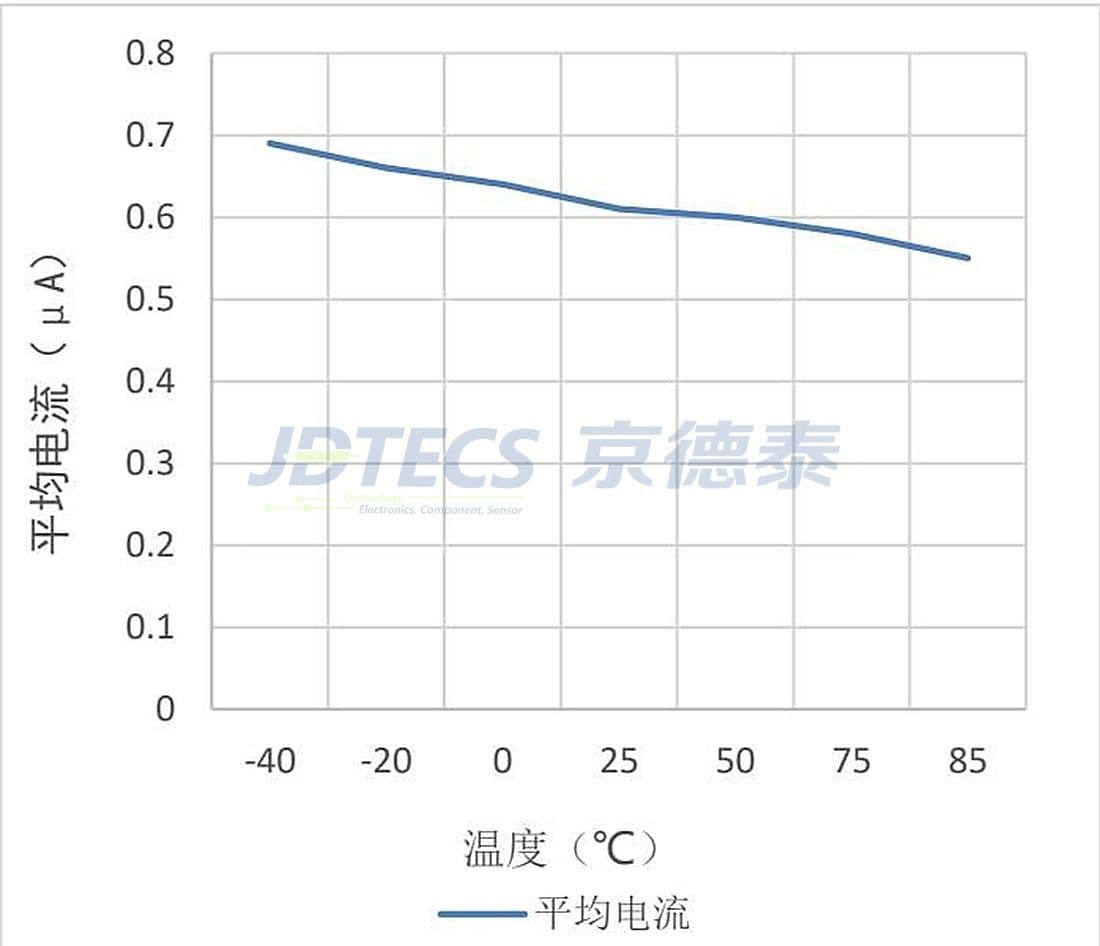

| 平均工作电流 (IDD) | 典型值 0.6 μA | VCC=3.0V |
| 工作频率 (FW) | 典型值 20 Hz | |
| 输出电流 (IOUT) | 最大值 3.0 mA | |
| 饱和压降 (VOL) | 最大值 0.2 V | IOUT=1mA |

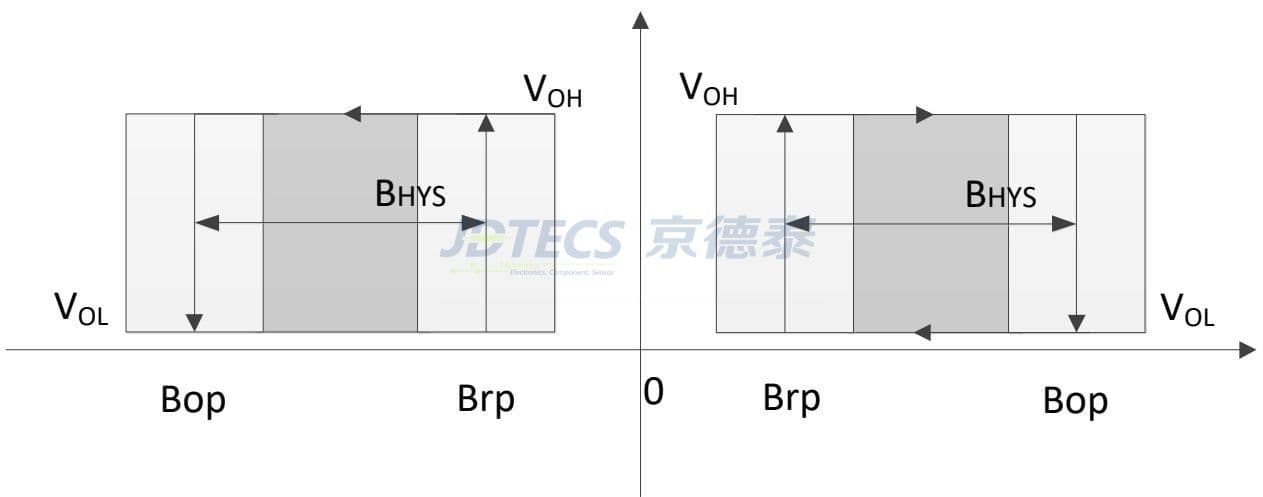

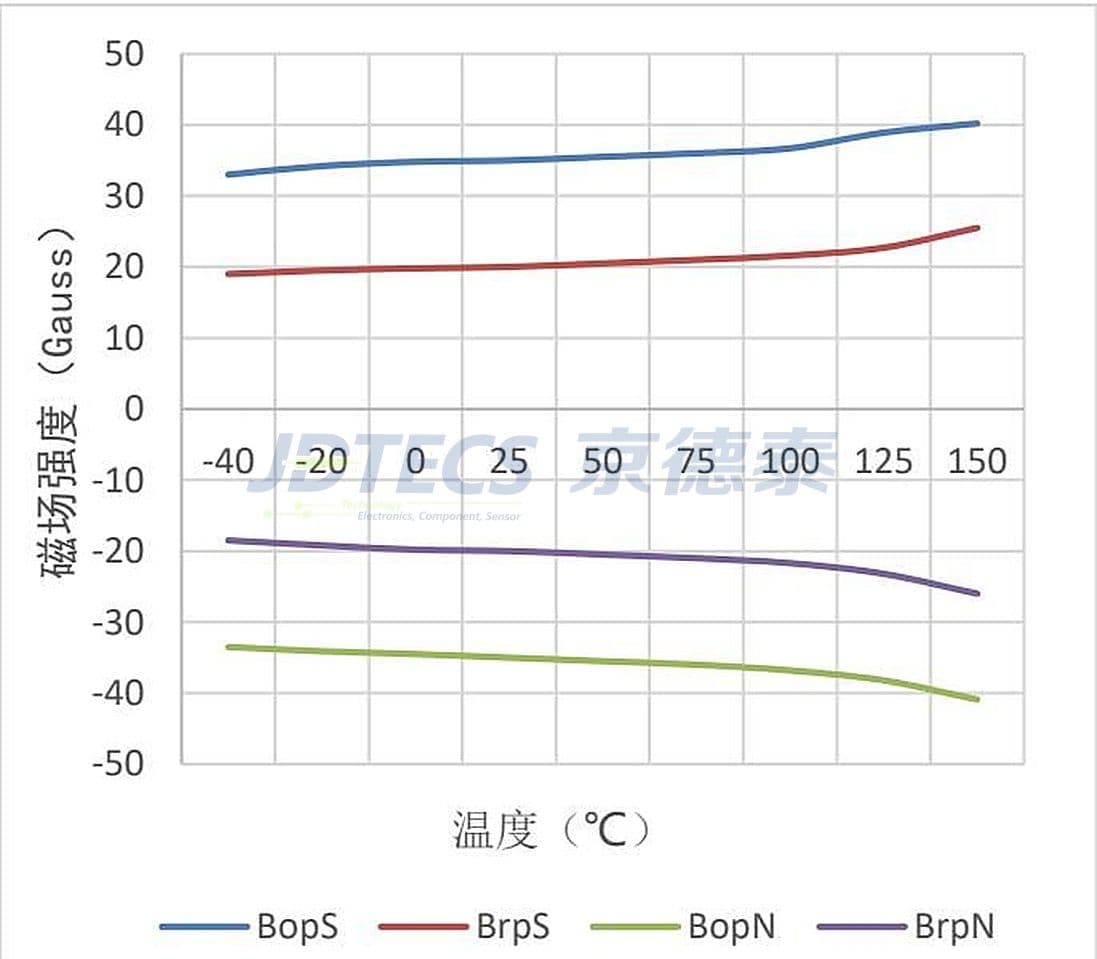

| 工作点 (Bop) | 典型值 ±35 Gauss | |
| 释放点 (Brp) | 典型值 ±20 Gauss | |
| 磁滞 (Bhys) | 典型值 15 Gauss | |

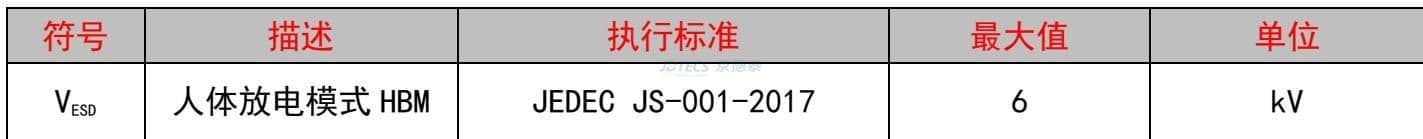

| ESD (HBM) | ±6 kV | JEDEC JS-001-2017 |
| 工作温度范围 (TA) | -40°C ~ +85°C | |

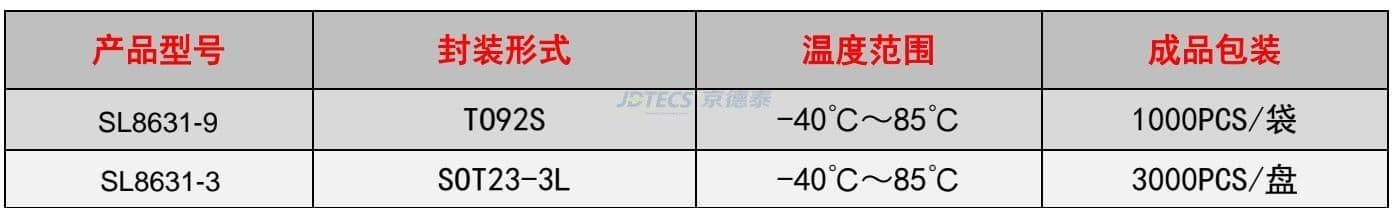

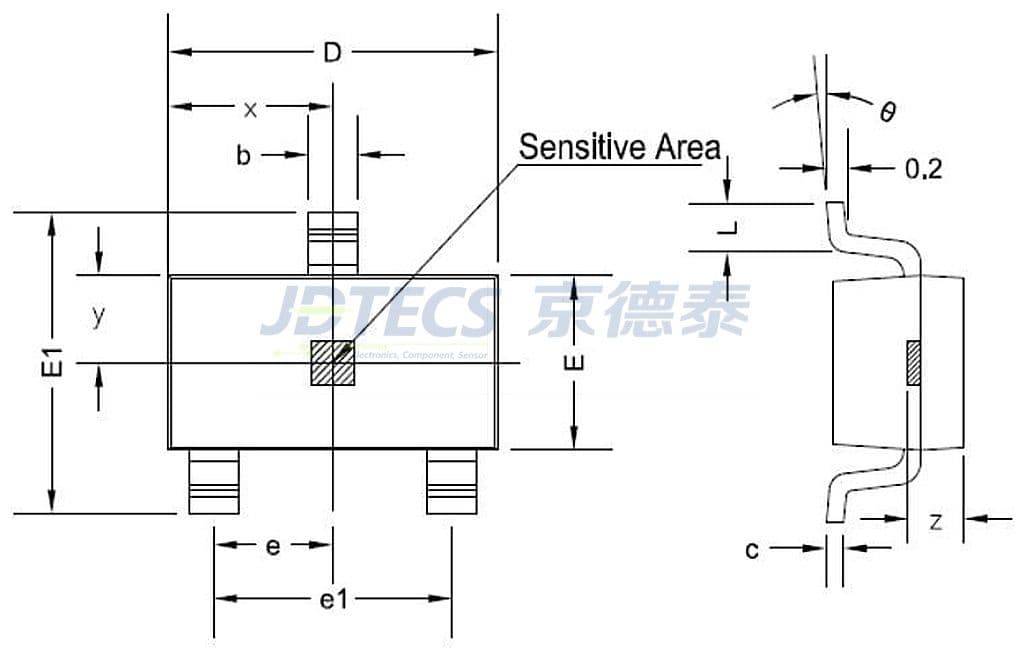

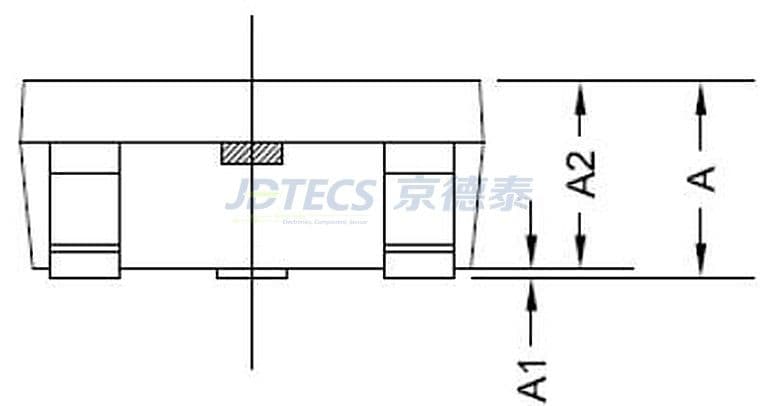

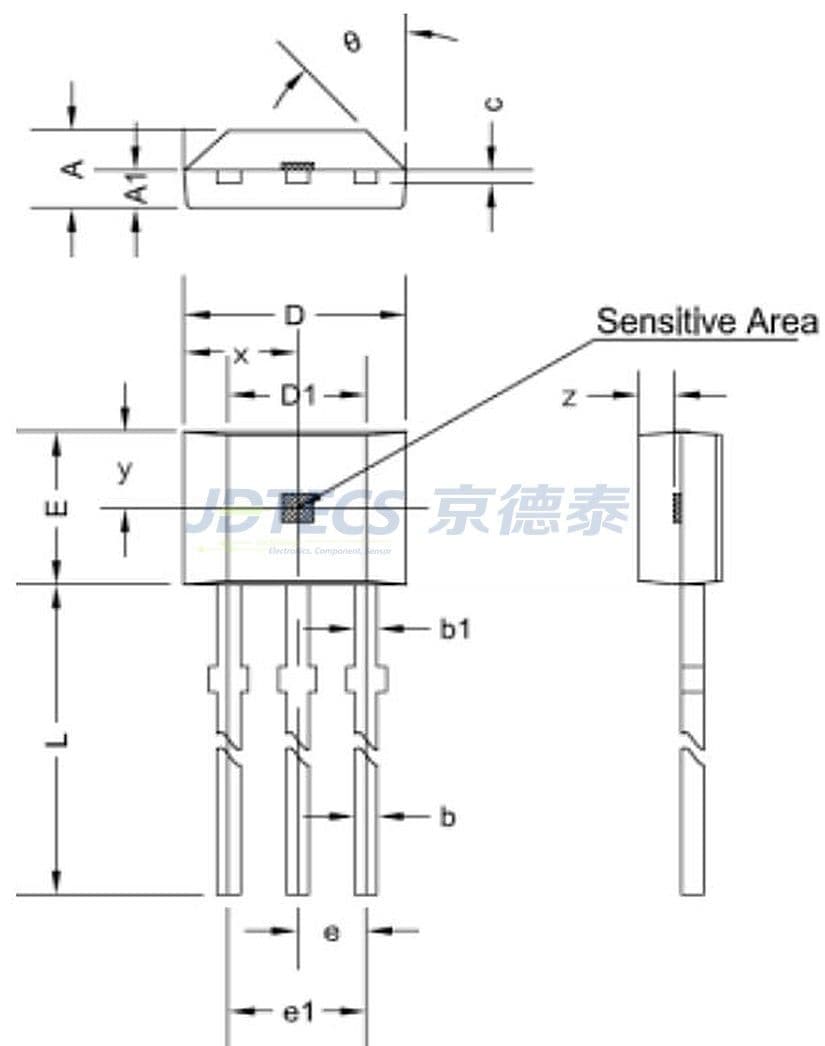

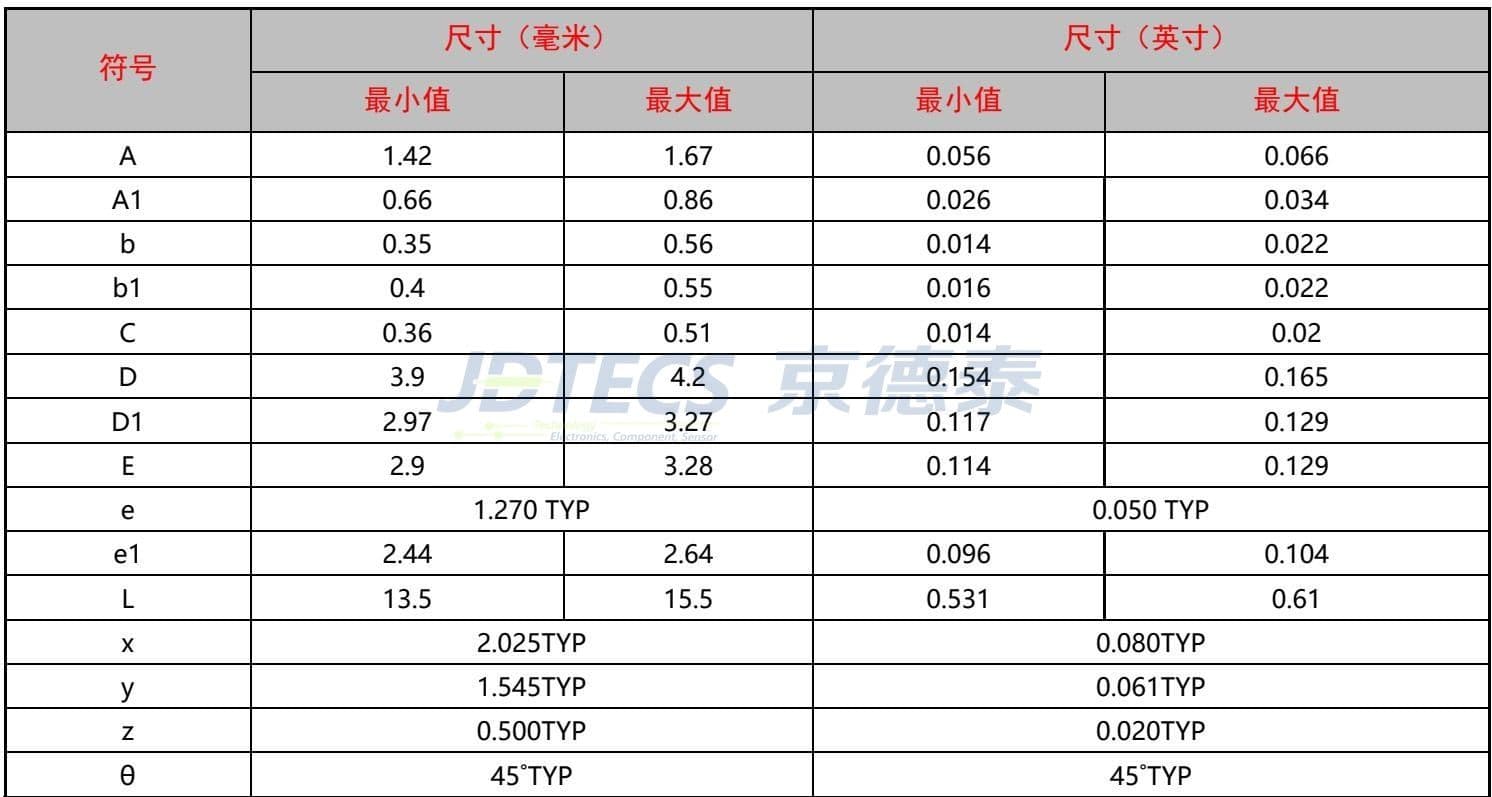

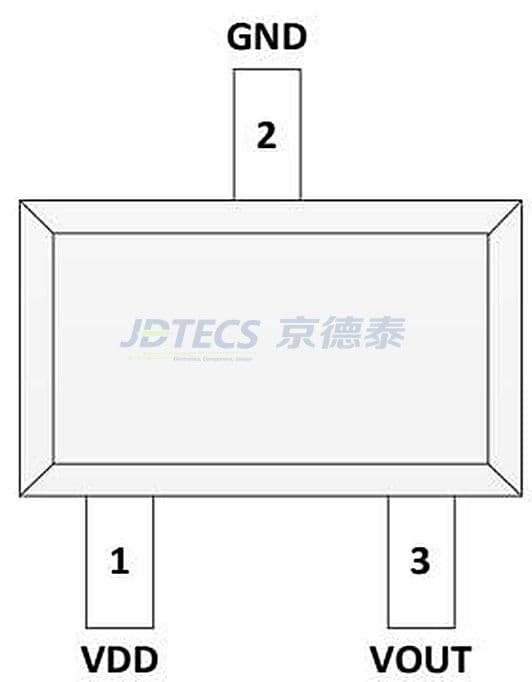

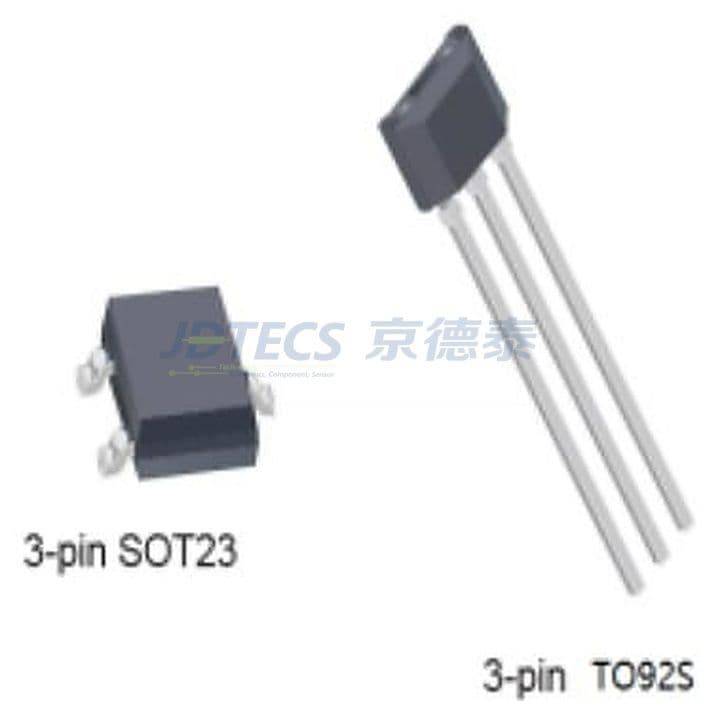

| 封装形式 | TO-92S (SL8631-9), SOT23-3L (SL8631-3) | 符合RoHS标准 |

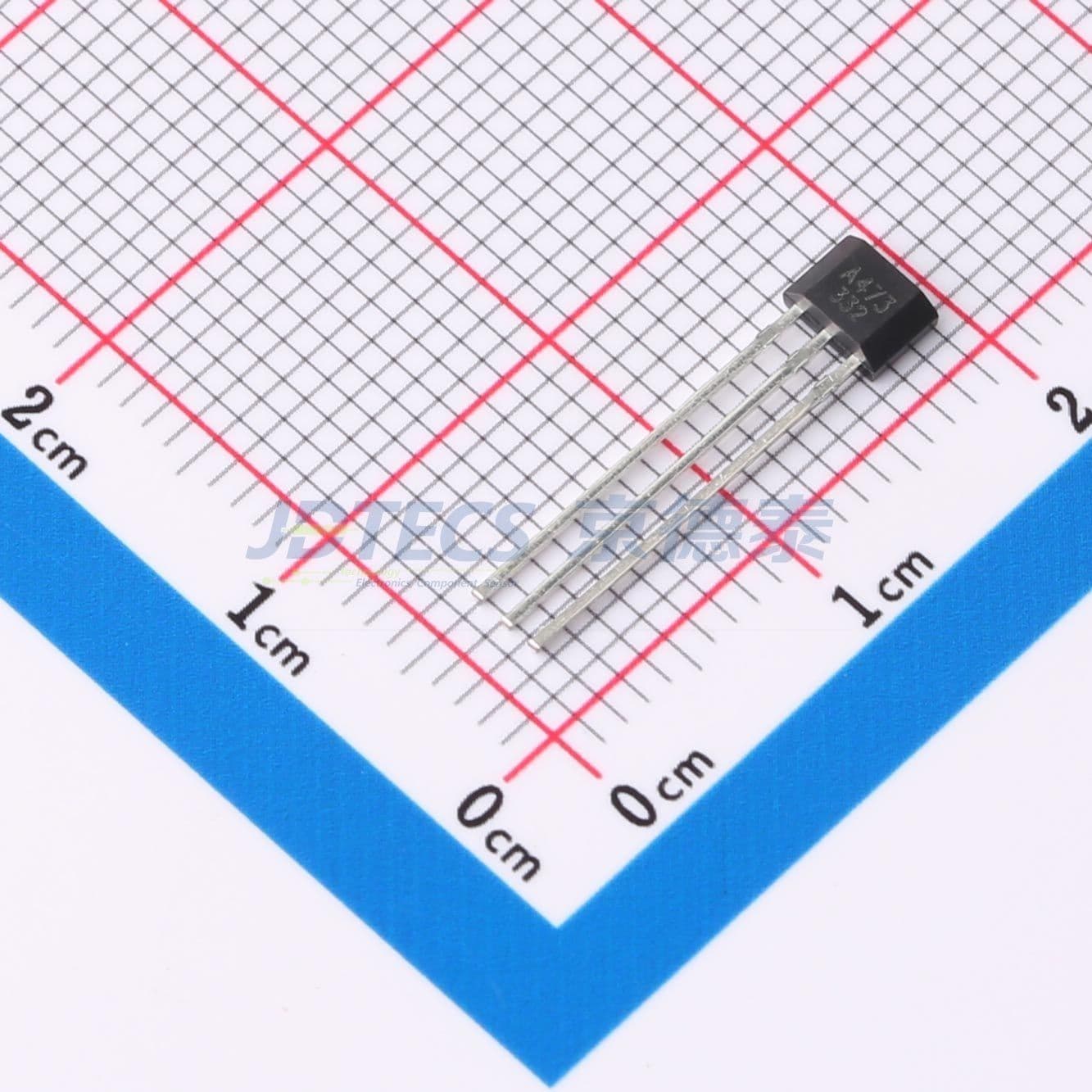

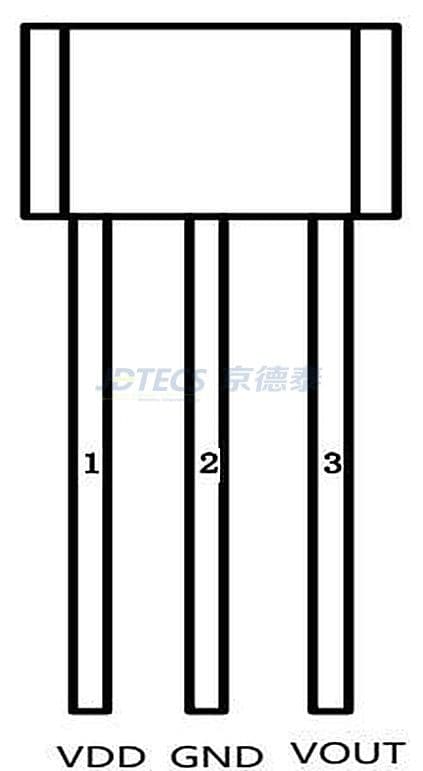

产品三视图
