SLSS451A 高灵敏度全极霍尔传感器

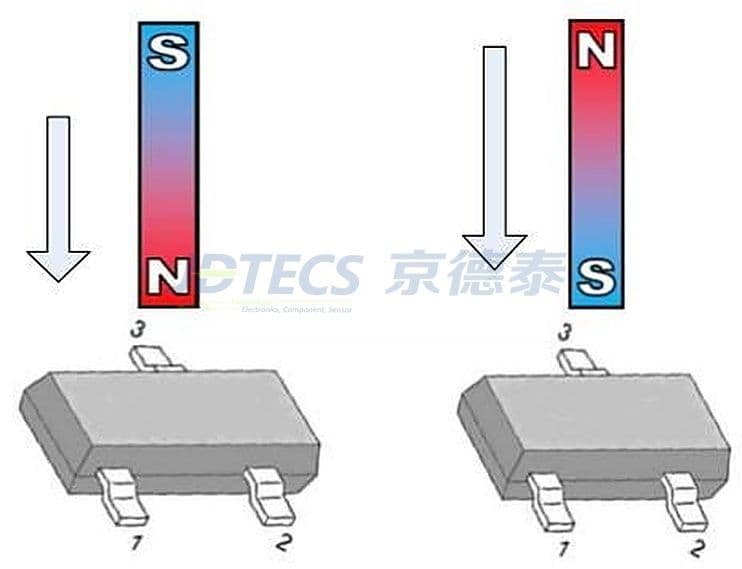

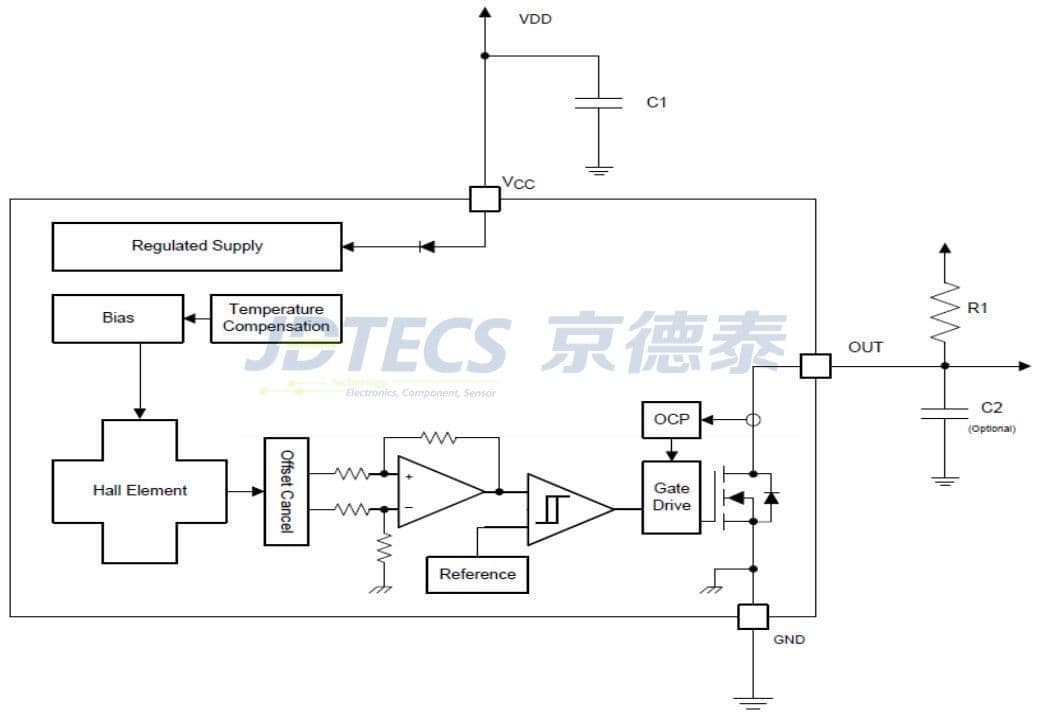

SLSS451A是一款基于双极半导体工艺设计和生产的全极霍尔效应开关，对南极和北极磁场均敏感。该器件集成了可在3.8V至40V电源电压下稳定工作的电压发生器、反向电压保护电路、温度补偿电路、小信号放大器、施密特触发器和开集电极输出。提供TO-92S和SOT-23两种封装，均符合RoHS环保标准。
下载规格书 PDF产品特点 / Product Features
- ◆ 微型结构
- ◆ 典型灵敏度为±80/50高斯
- ◆ 宽工作电压范围：3.8Vdc至40Vdc
- ◆ 宽工作温度范围：-40°C至125°C
- ◆ 高达±4kV的ESD性能
- ◆ 开集电极输出

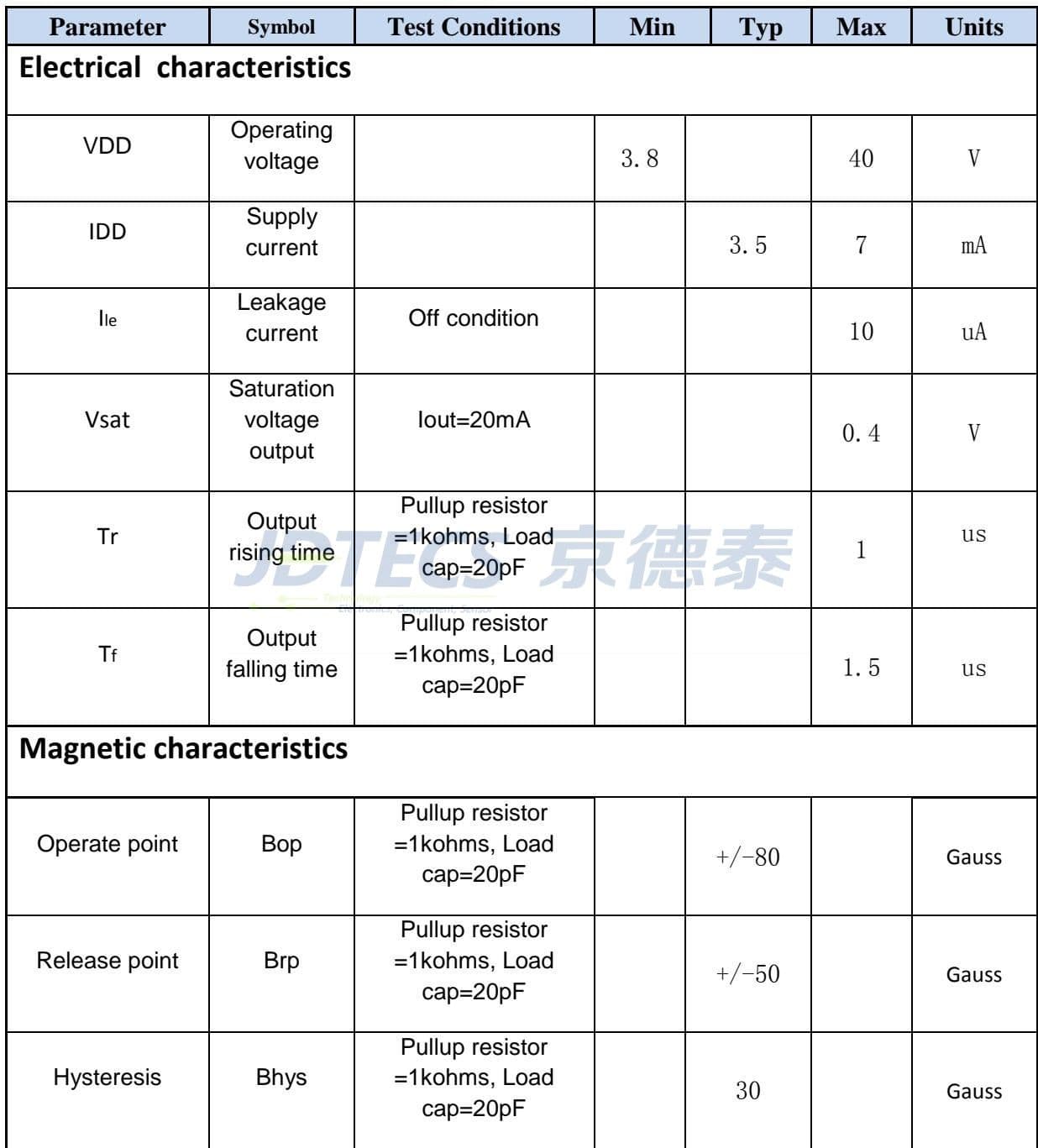

技术参数 / Technical Specification
| 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 电气特性 | ||||||
| 工作电压 | VDD | 3.8 | 40 | V | ||
| 电源电流 | IDD | 3.5 | 7 | mA | ||
| 漏电流 | Iie | 关断状态 | 10 | uA | ||
| 输出饱和电压 | Vsat | Iout=20mA | 0.4 | V | ||
| 输出上升时间 | Tr | 上拉电阻=1kΩ，负载电容=20pF | 1 | us | ||
| 输出下降时间 | Tf | 上拉电阻=1kΩ，负载电容=20pF | 1.5 | us | ||

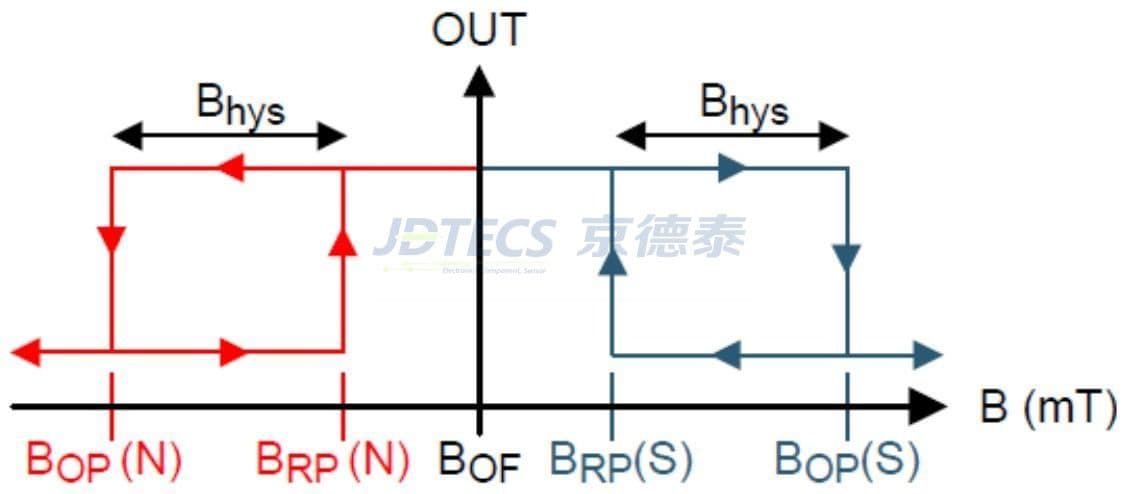

| 磁特性 | ||||||
| 动作点 | Bop | 上拉电阻=1kΩ，负载电容=20pF | +/-80 | Gauss | ||
| 释放点 | Brp | 上拉电阻=1kΩ，负载电容=20pF | +/-50 | Gauss | ||
| 磁滞 | Bhys | 上拉电阻=1kΩ，负载电容=20pF | 30 | Gauss |

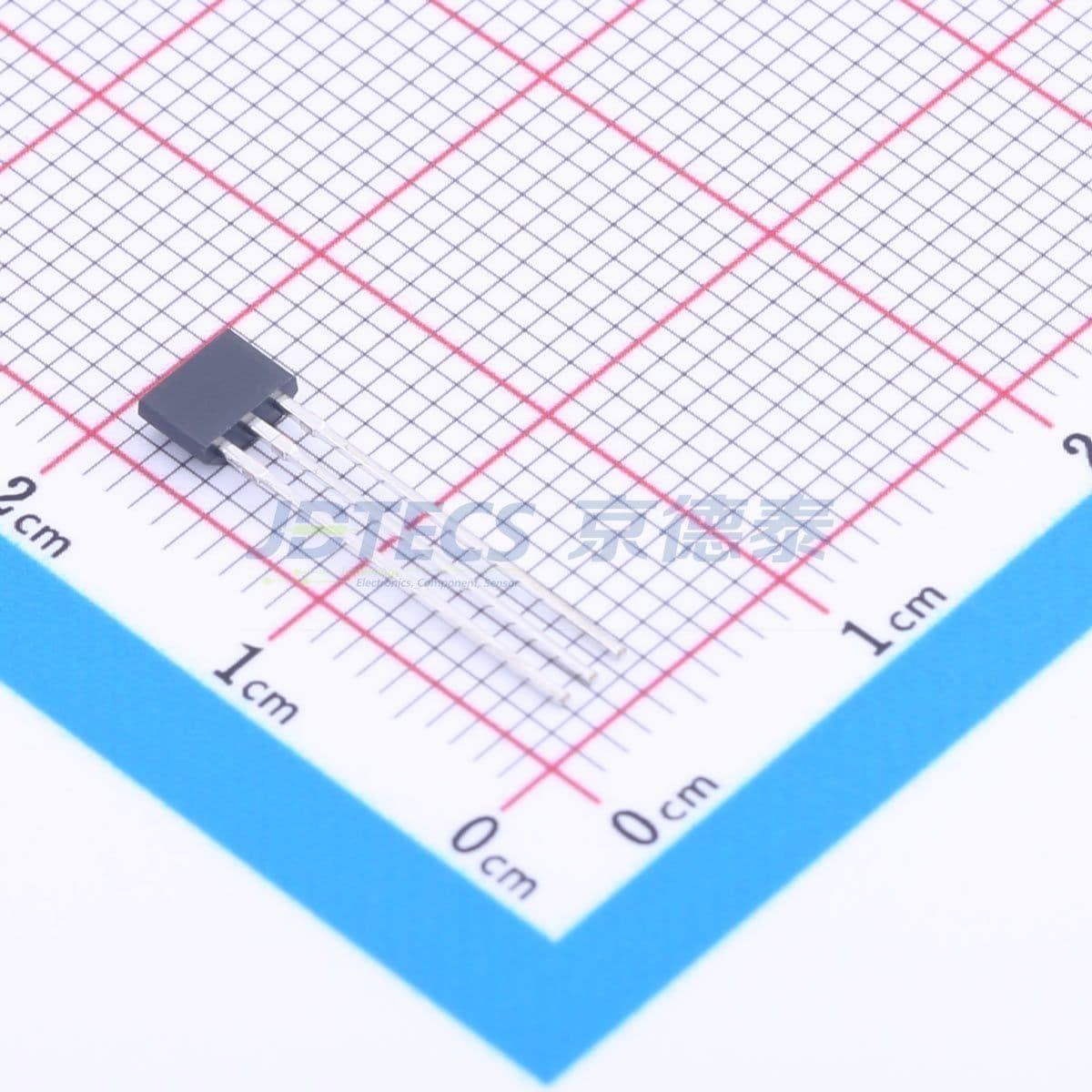

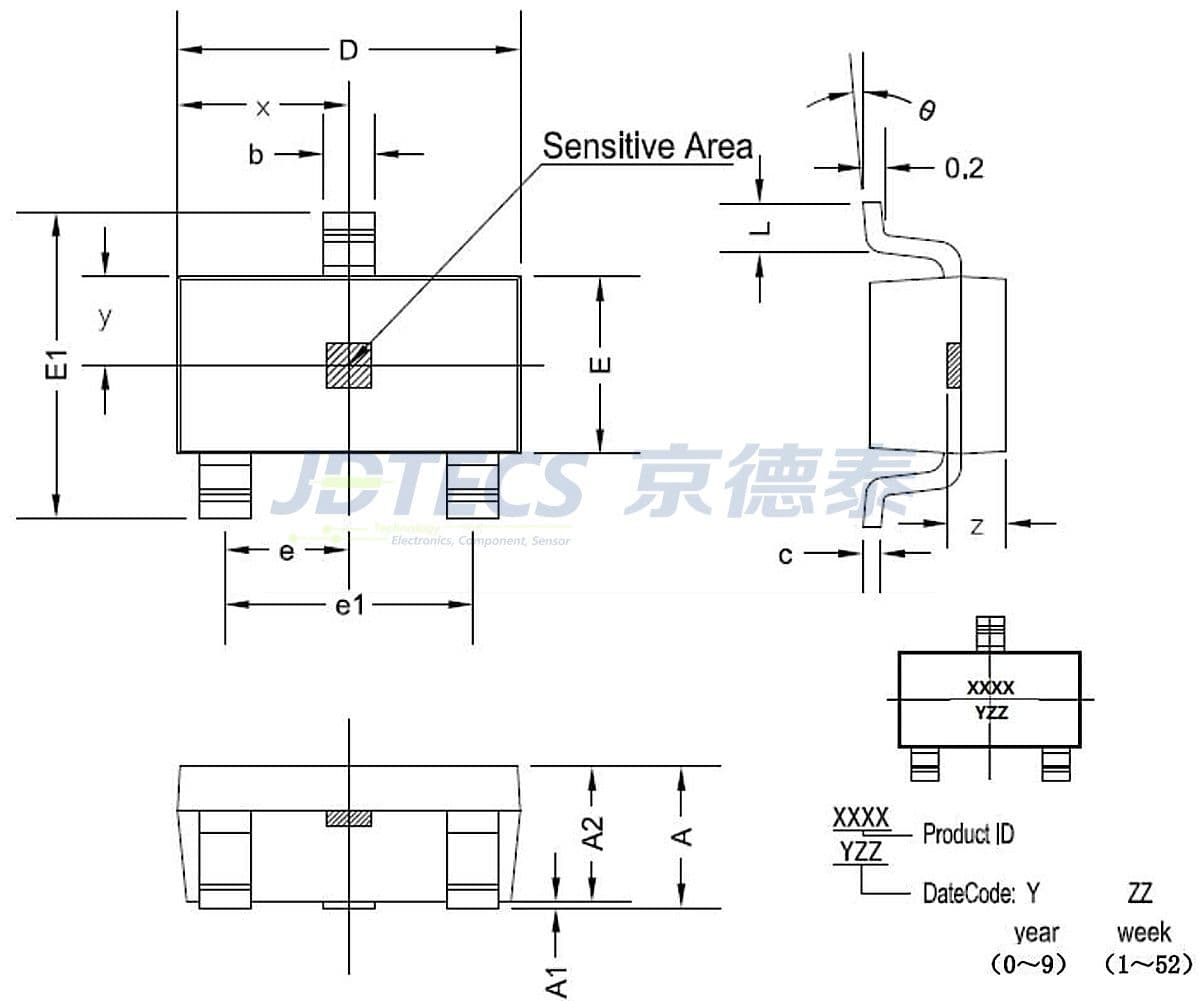

产品三视图
