SLSS39E 线性霍尔效应传感器

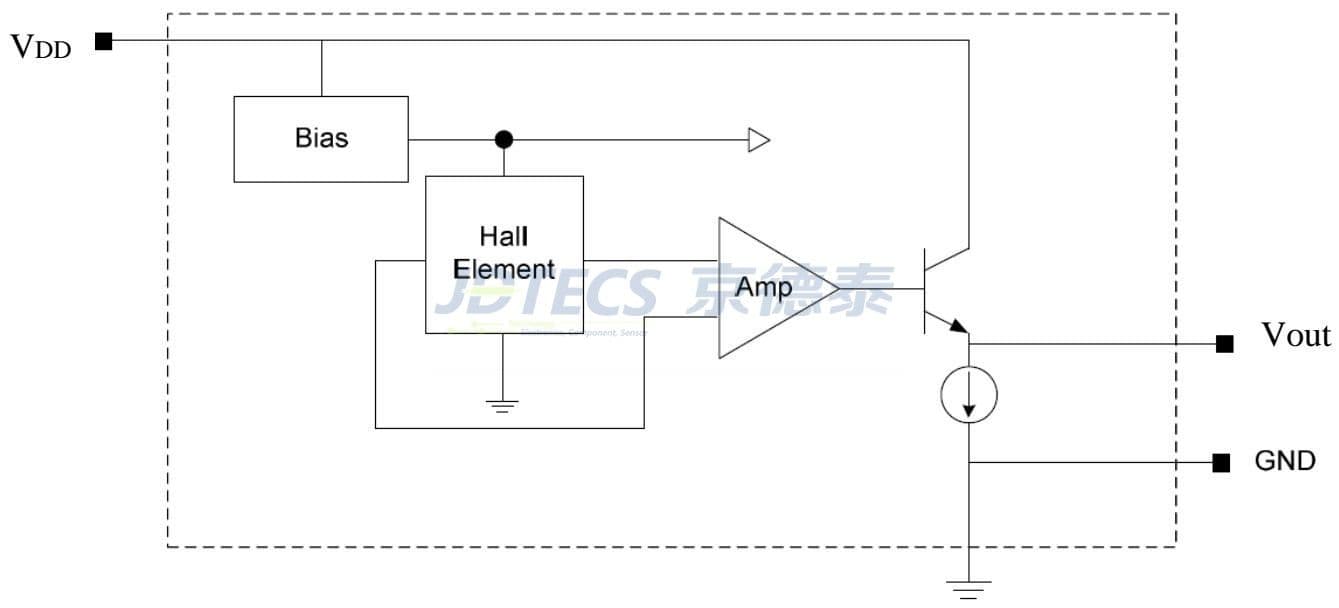

SLSS39E 是一款小型、通用的线性霍尔效应传感器，由永磁体产生的磁场驱动。其线性输出源电压由电源电压设定，并随磁场强度成比例变化。该器件集成了低噪声输出电路，无需外部滤波，可直接与多种电气元件接口。内部采用薄膜电阻，提高了温度稳定性和精度，适用于消费、工业和医疗等多种环境。
下载规格书 PDF产品特点 / Product Features
- ◆ 微型结构
- ◆ 低功耗（5Vdc时典型5mA）
- ◆ 宽工作电压范围（3Vdc至12Vdc）
- ◆ 低噪声输出
- ◆ 宽工作温度范围（-40°C至150°C）
- ◆ 高ESD防护性能（高达±4kV）

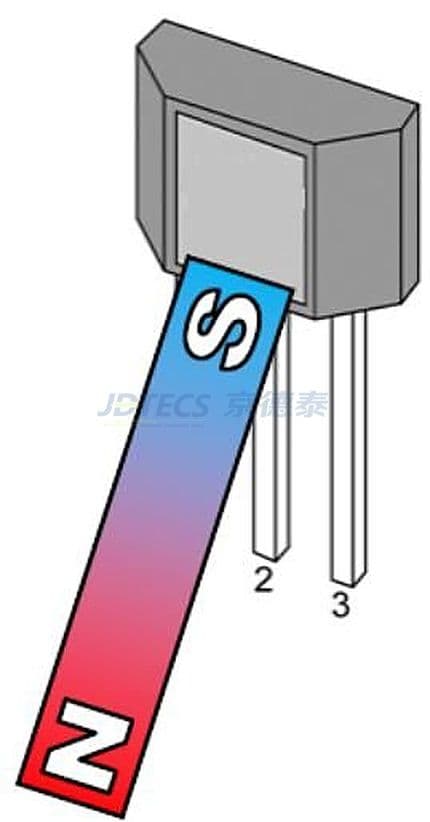

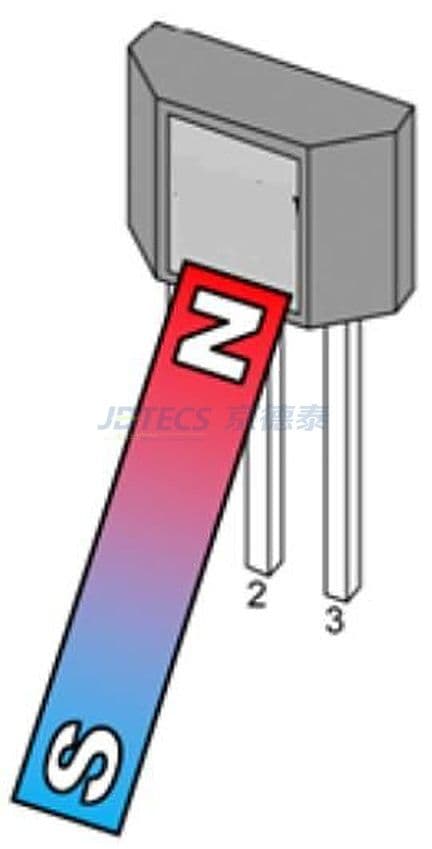

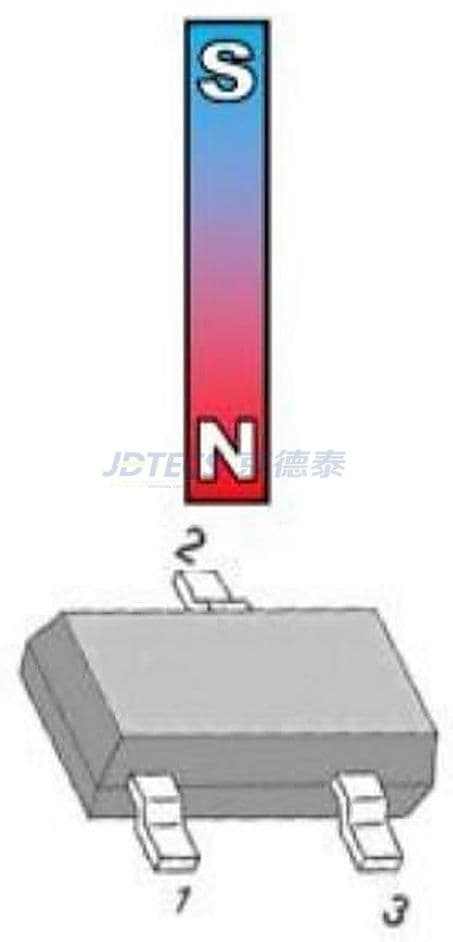

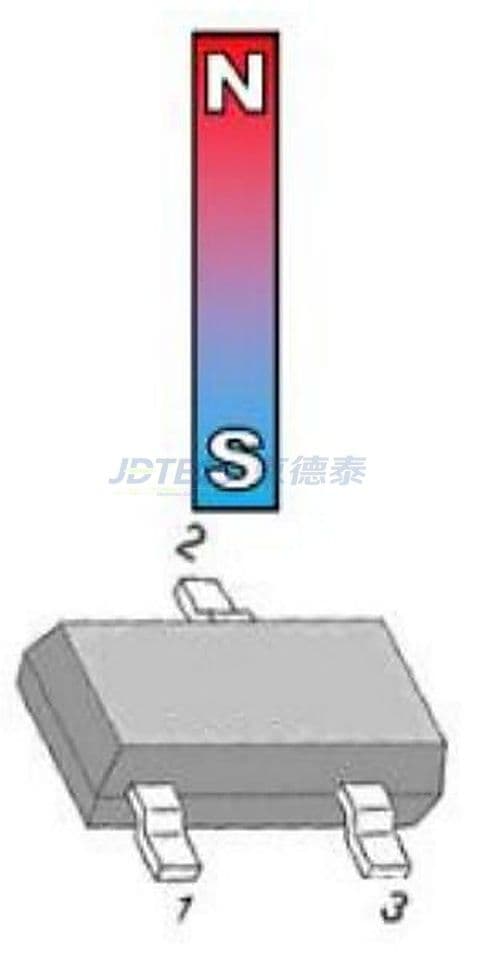

- ◆ 对南极和北极磁场响应不同

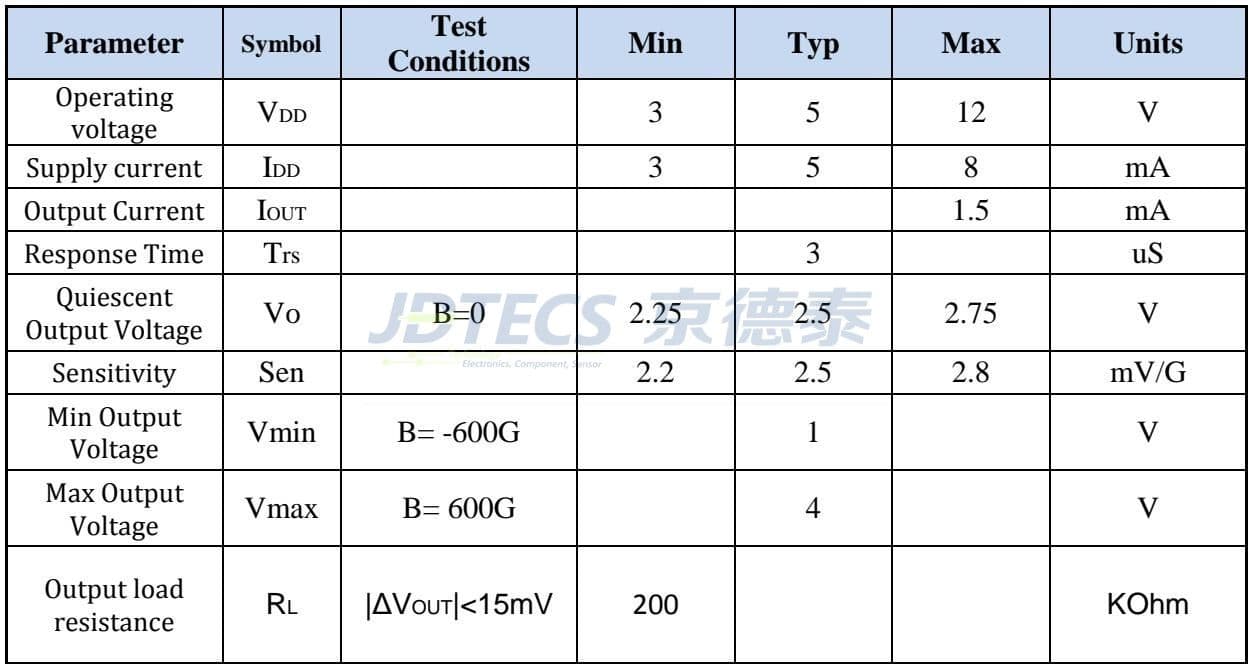

技术参数 / Technical Specification
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作电压 (VDD) | - | 3 | 5 | 12 | V |

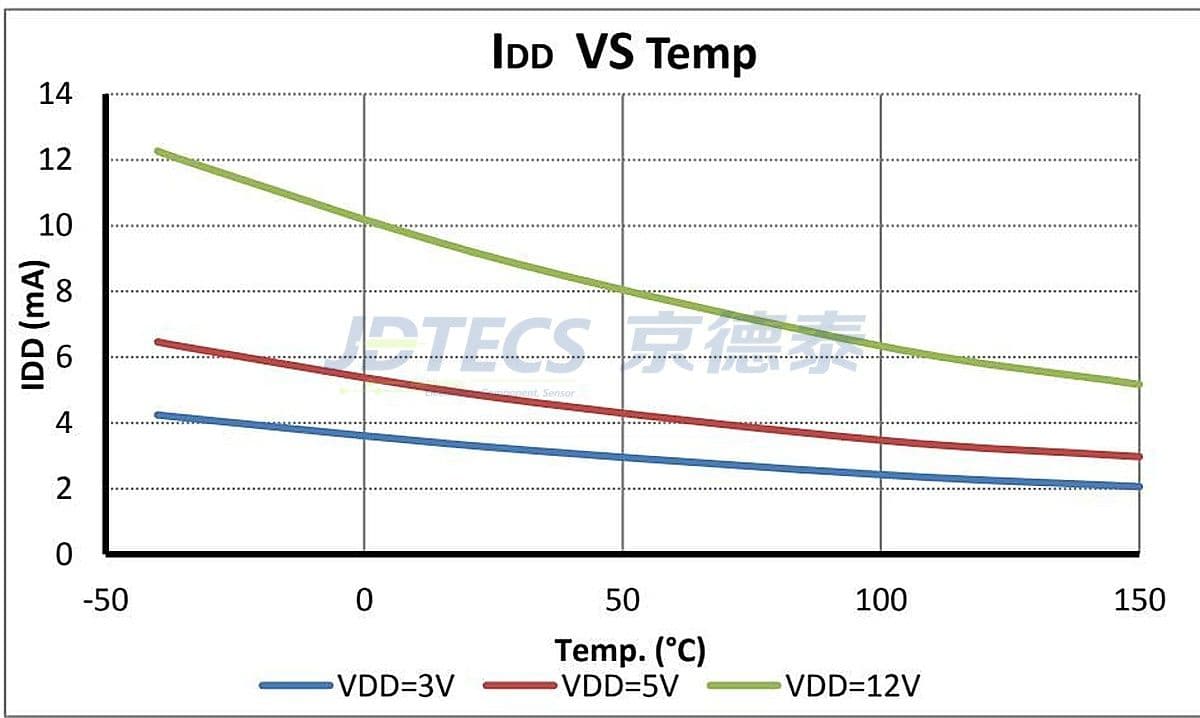

| 供电电流 (IDD) | - | 3 | 5 | 8 | mA |
| 输出电流 (IOUT) | - | - | - | 1.5 | mA |
| 响应时间 (Trs) | - | - | 3 | - | µs |

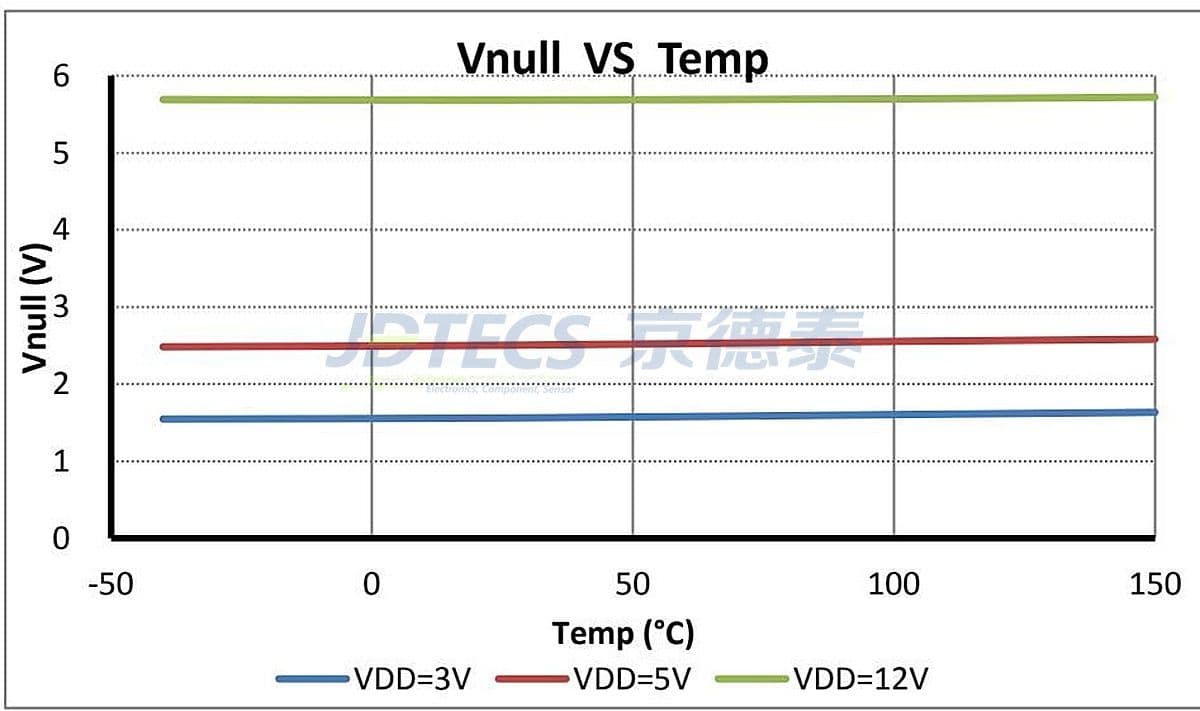

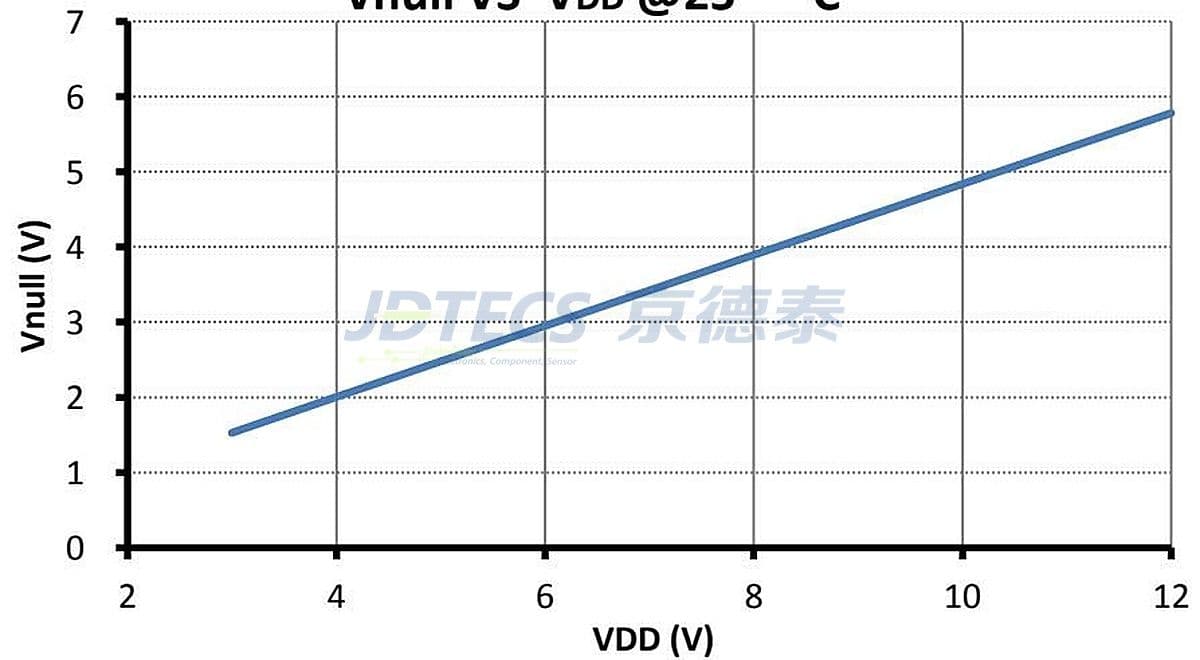

| 静态输出电压 (Vo) | B=0 | 2.25 | 2.5 | 2.75 | V |

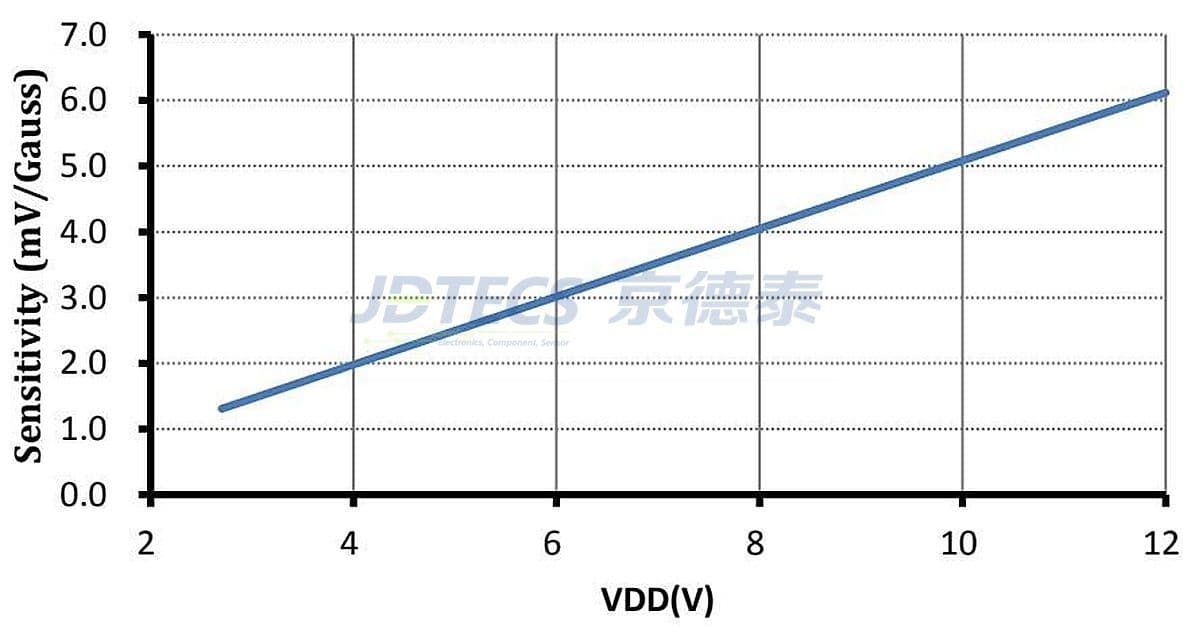

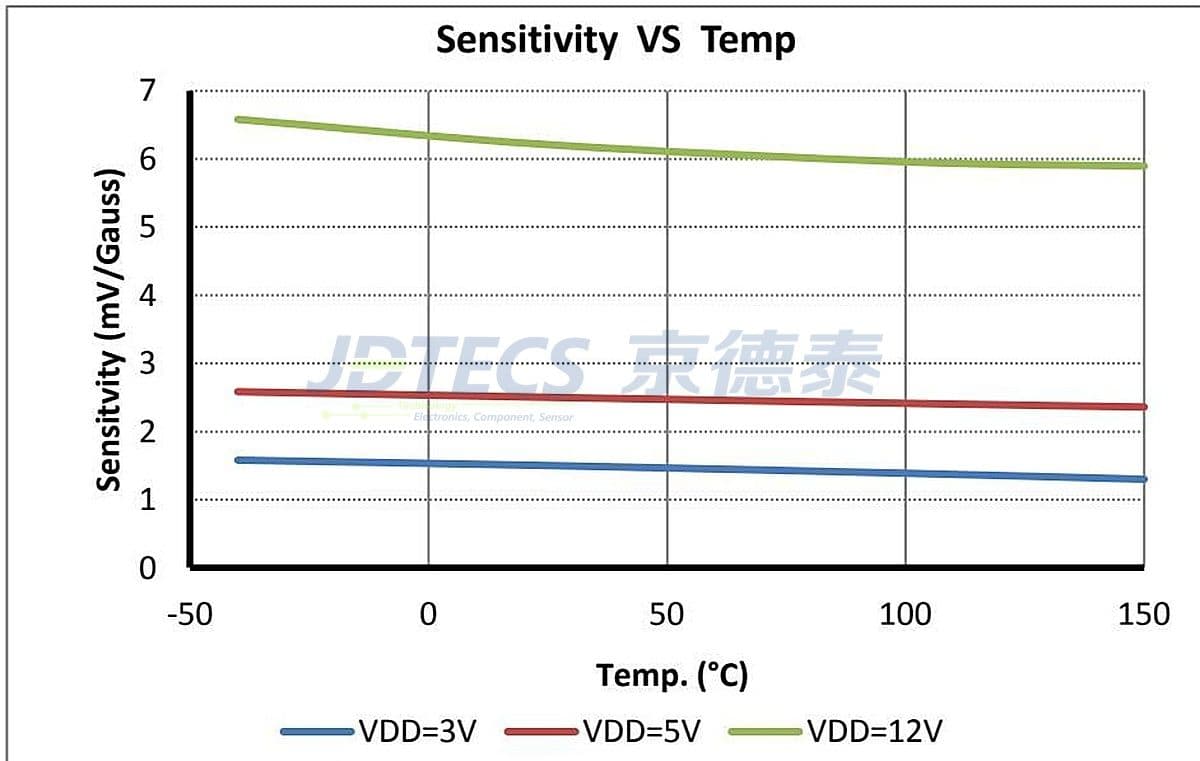

| 灵敏度 (Sen) | - | 2.2 | 2.5 | 2.8 | mV/G |

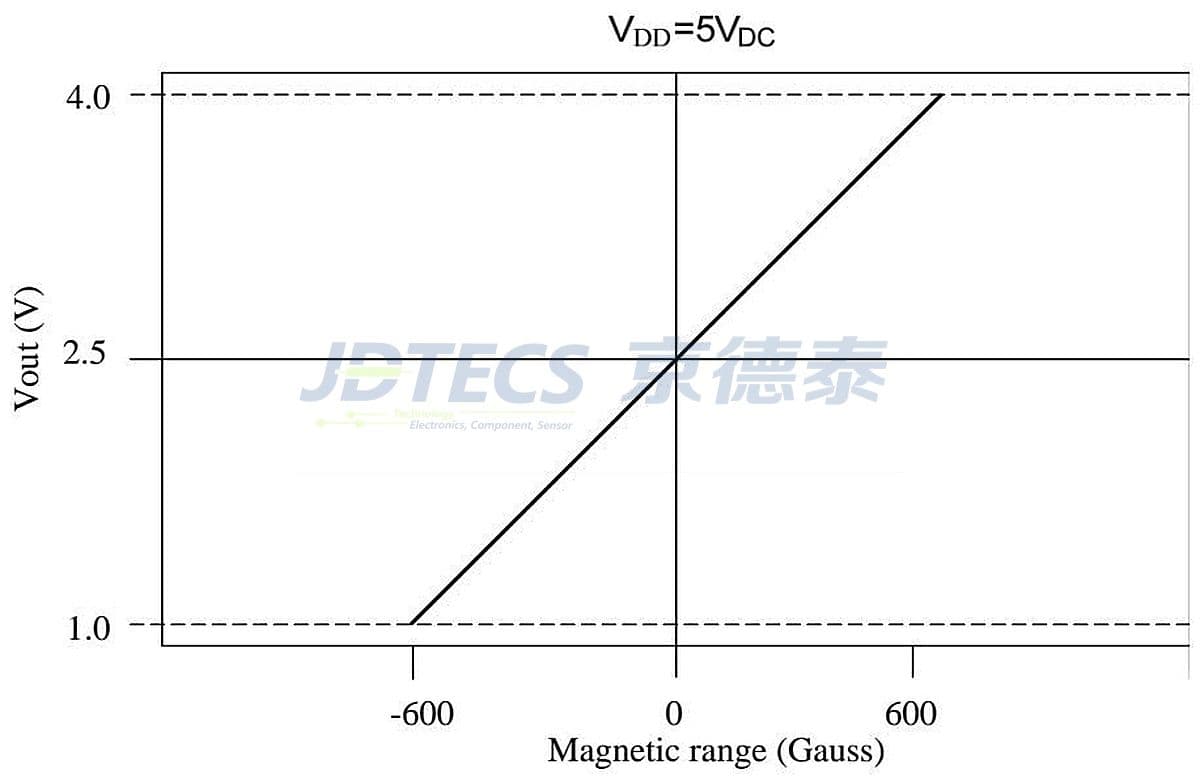

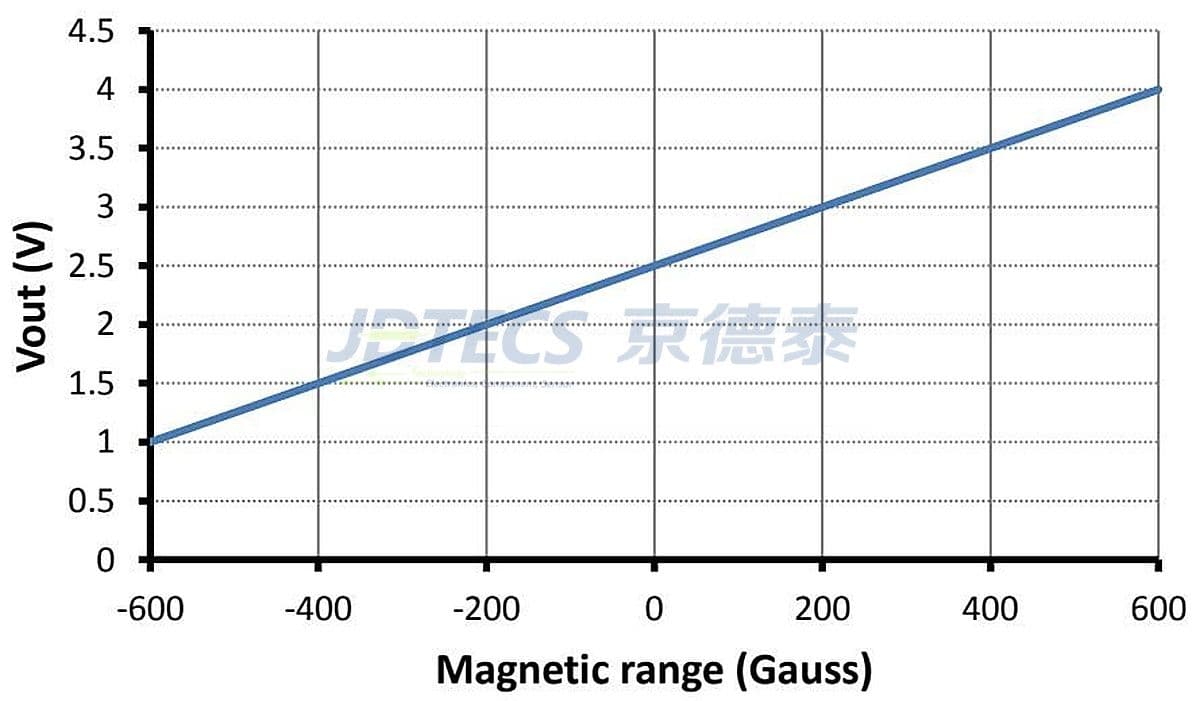

| 最小输出电压 (Vmin) | B= -600G | - | 1 | - | V |
| 最大输出电压 (Vmax) | B= 600G | - | 4 | - | V |
| 输出负载电阻 (RL) | ΔVout | < 15mV | 200 | - | |
| 工作温度 (Ta) | - | -40 | - | 150 | °C |
| 存储温度 (Ts) | - | -40 | - | 165 | °C |

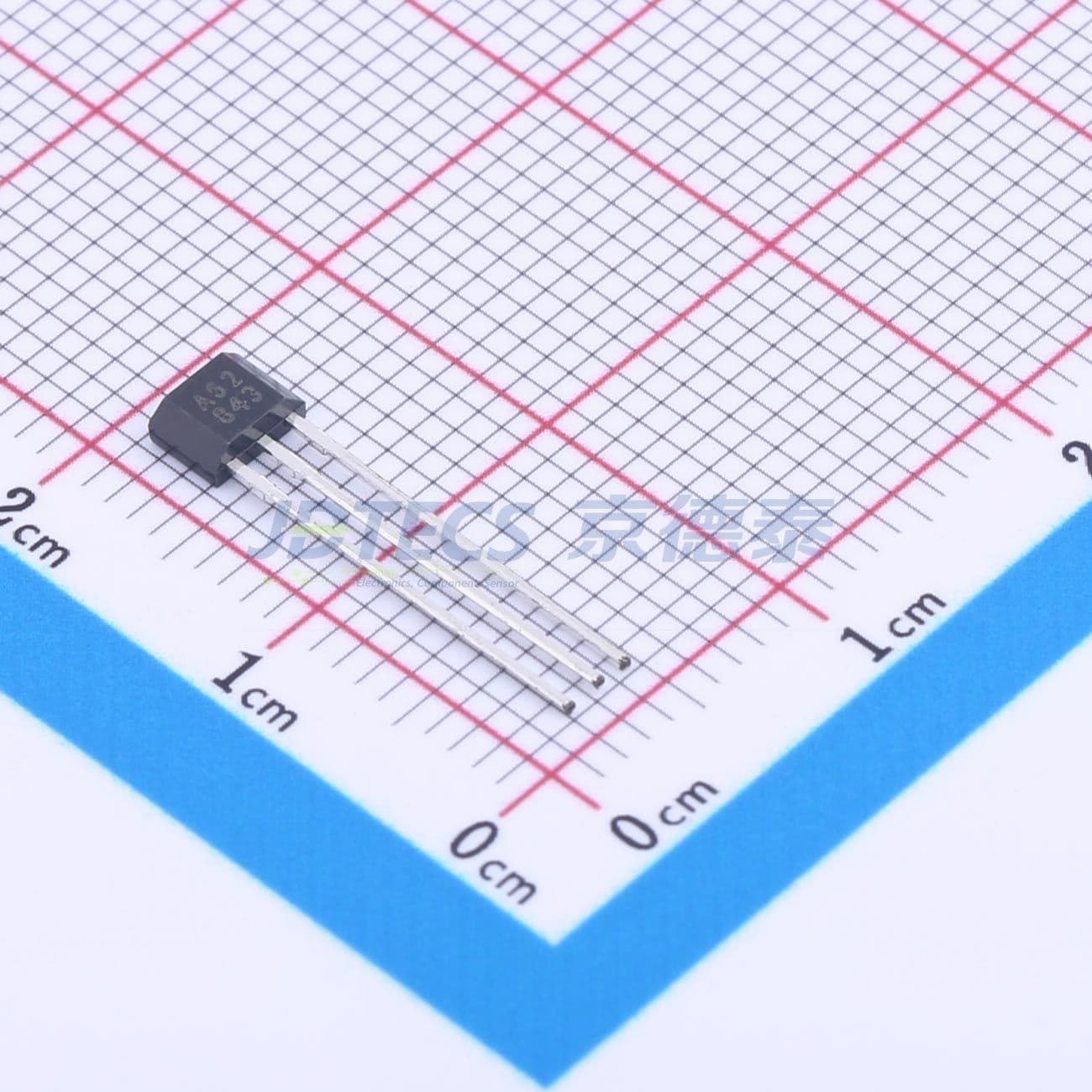

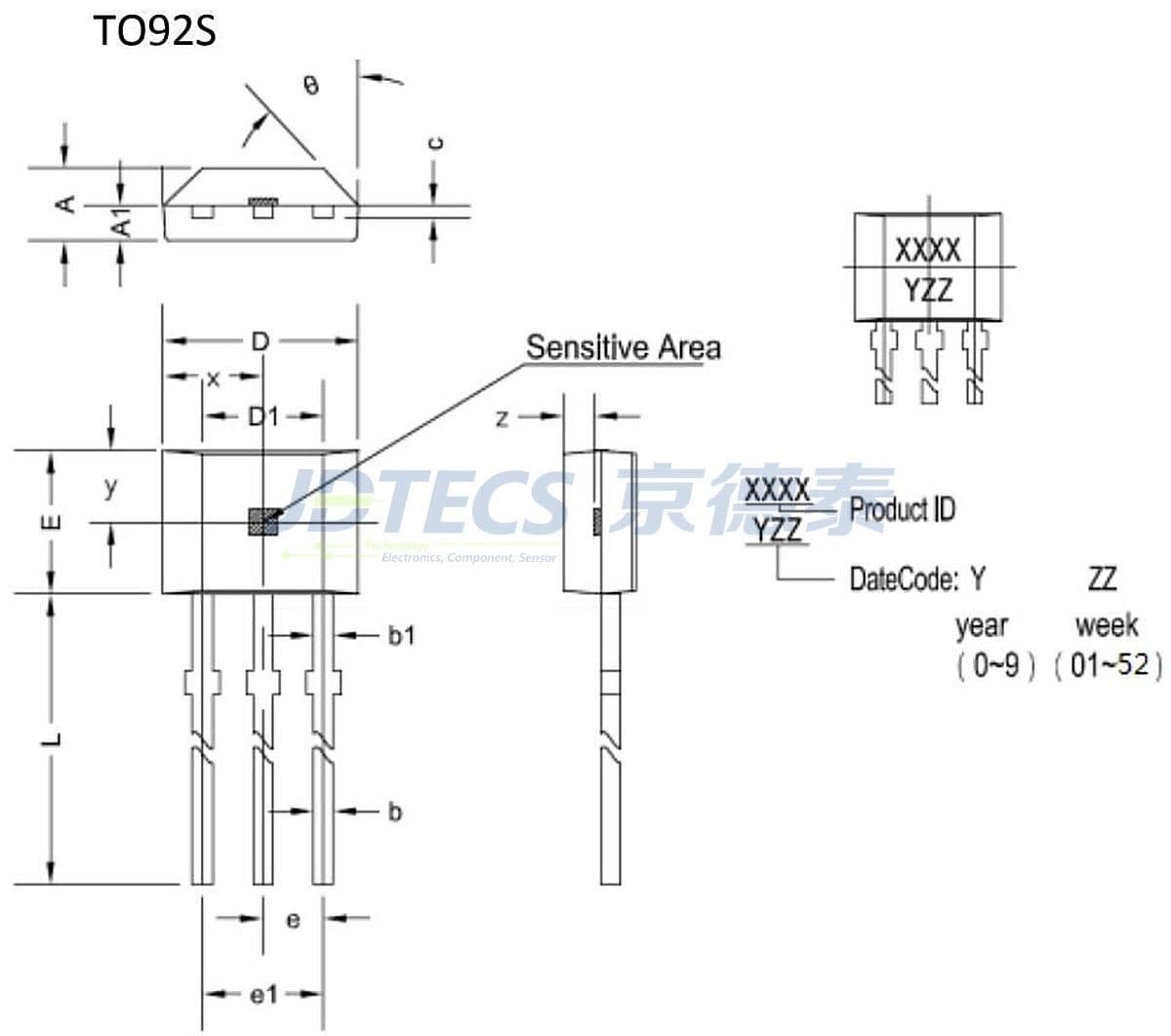

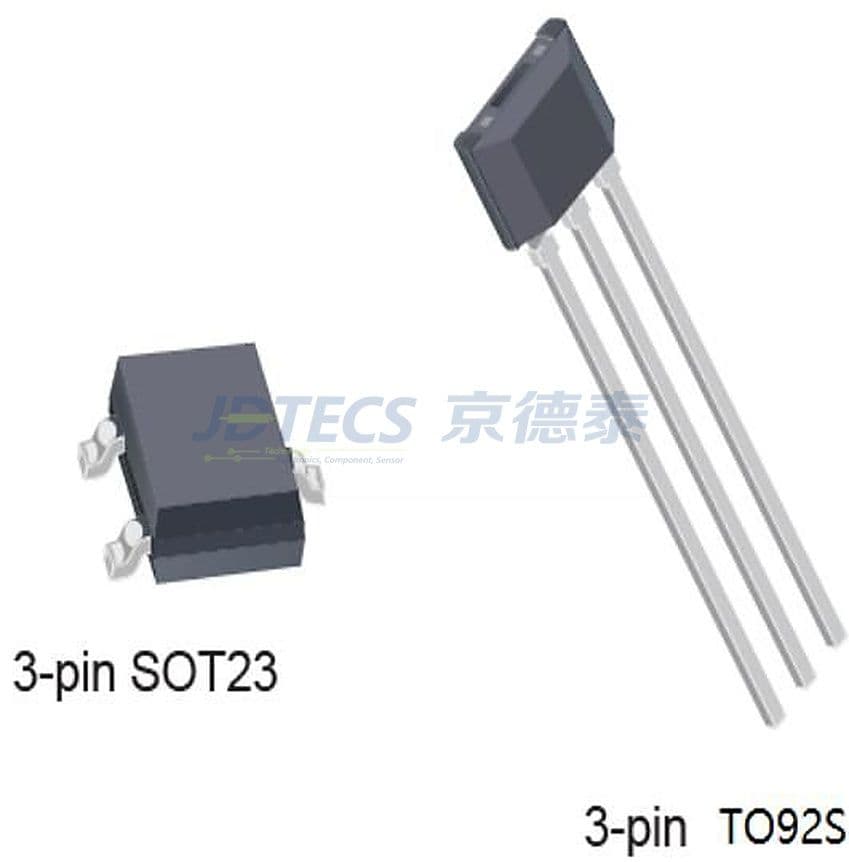

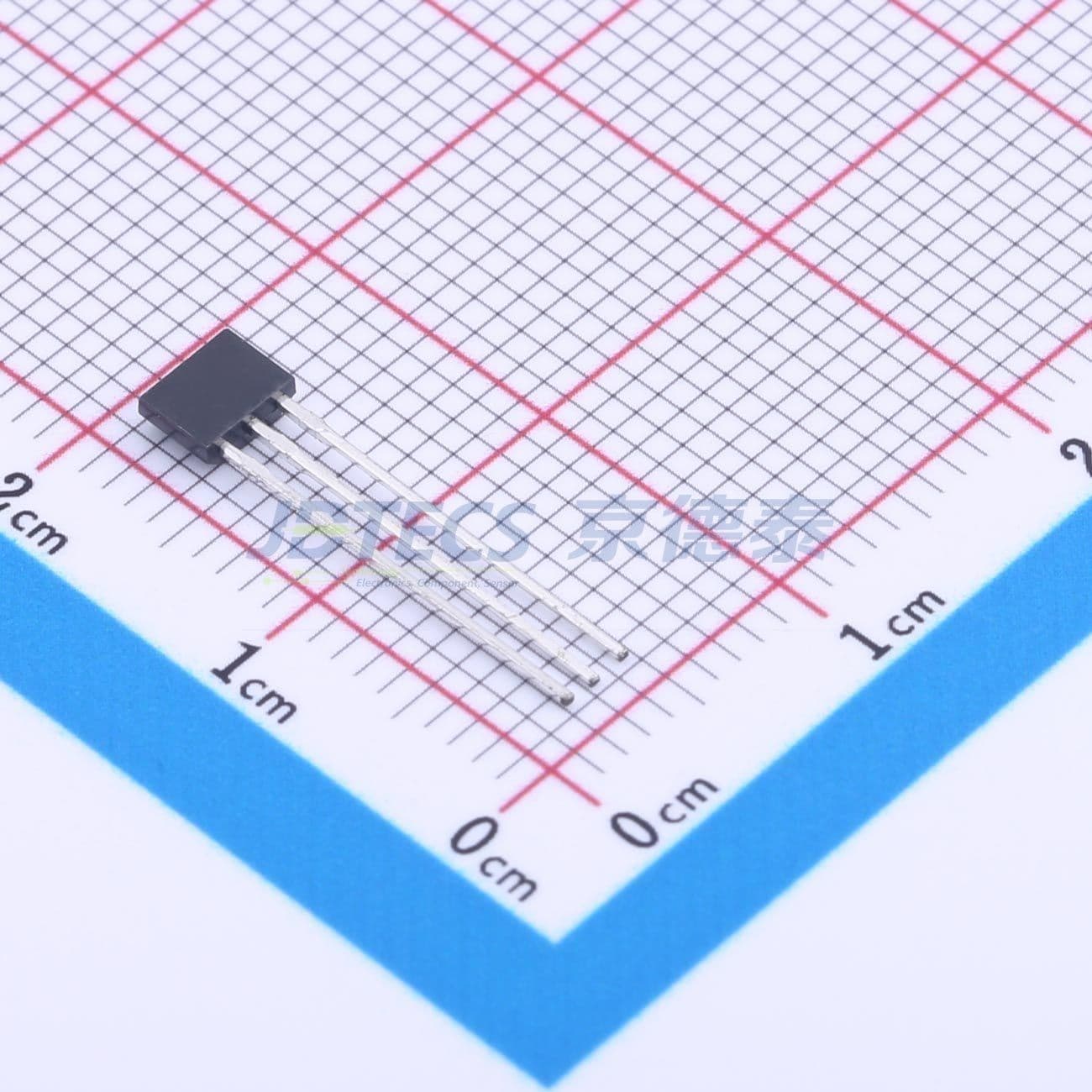

产品三视图
