SLOH49E 线性霍尔效应传感器
SLOH49E 是一款基于霍尔效应原理的线性输出传感器，其输出电压与施加的磁场强度成正比。该器件采用微型化设计，内置薄膜电阻以提高温度稳定性和精度，具有低噪声输出，无需外部滤波即可直接与多种电子元件接口。它提供 TO92 和 SOT23 两种封装，工作温度范围宽达 -40°C 至 150°C，适用于消费电子、工业及医疗等多种环境。
下载规格书 PDF产品特点 / Product Features
- ◆ 微型化结构
- ◆ 低功耗，5V供电时典型电流5mA
- ◆ 宽工作电压范围：3Vdc 至 12Vdc
- ◆ 低噪声输出
- ◆ 宽工作温度范围：-40°C 至 150°C
- ◆ 高ESD防护性能，高达±4kV

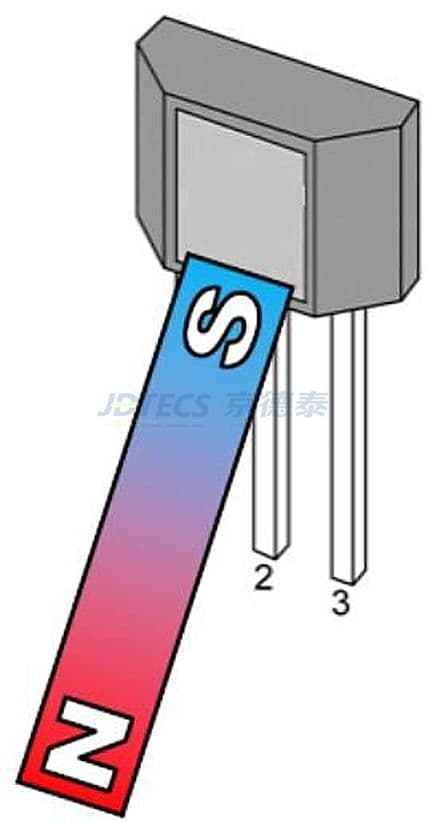

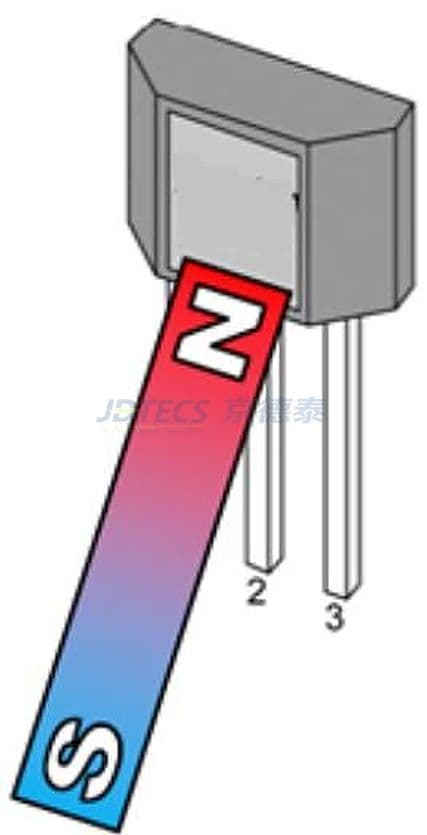

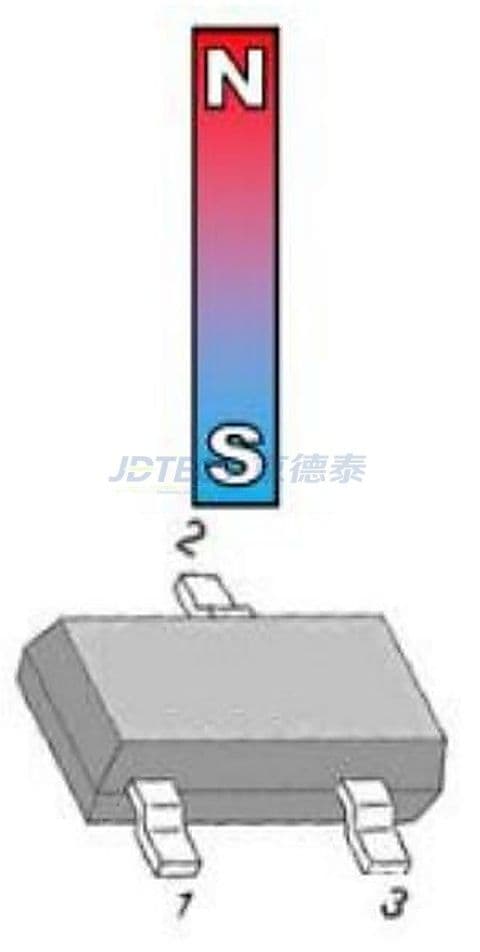

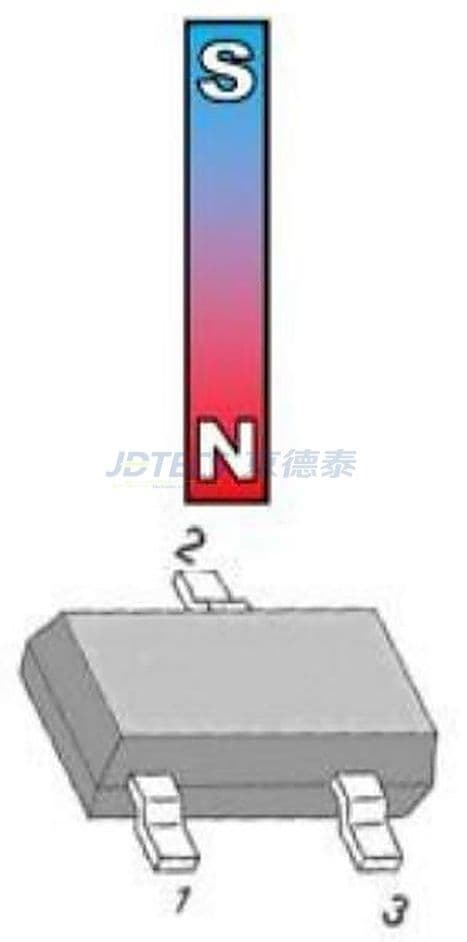

- ◆ 对南极和北极磁场有不同的响应特性

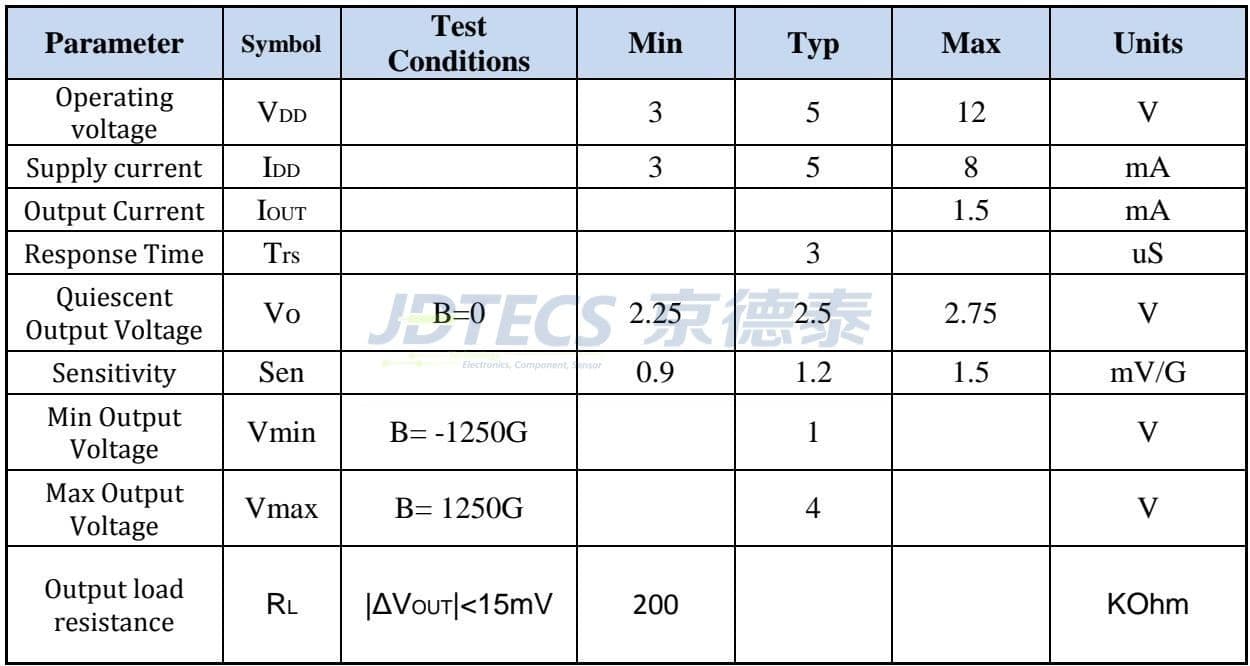

技术参数 / Technical Specification
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作电压 (VDD) | - | 3 | 5 | 12 | V |
| 供电电流 (IDD) | - | 3 | 5 | 8 | mA |
| 输出电流 (IOUT) | - | - | - | 1.5 | mA |
| 响应时间 (Trs) | - | - | 3 | - | µs |

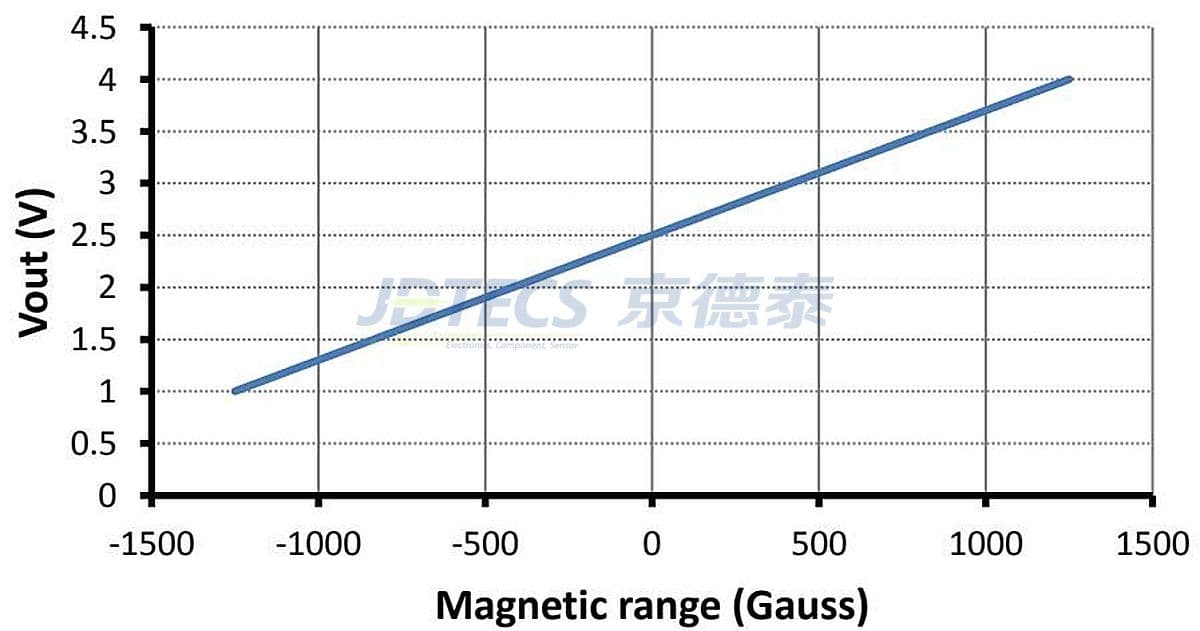

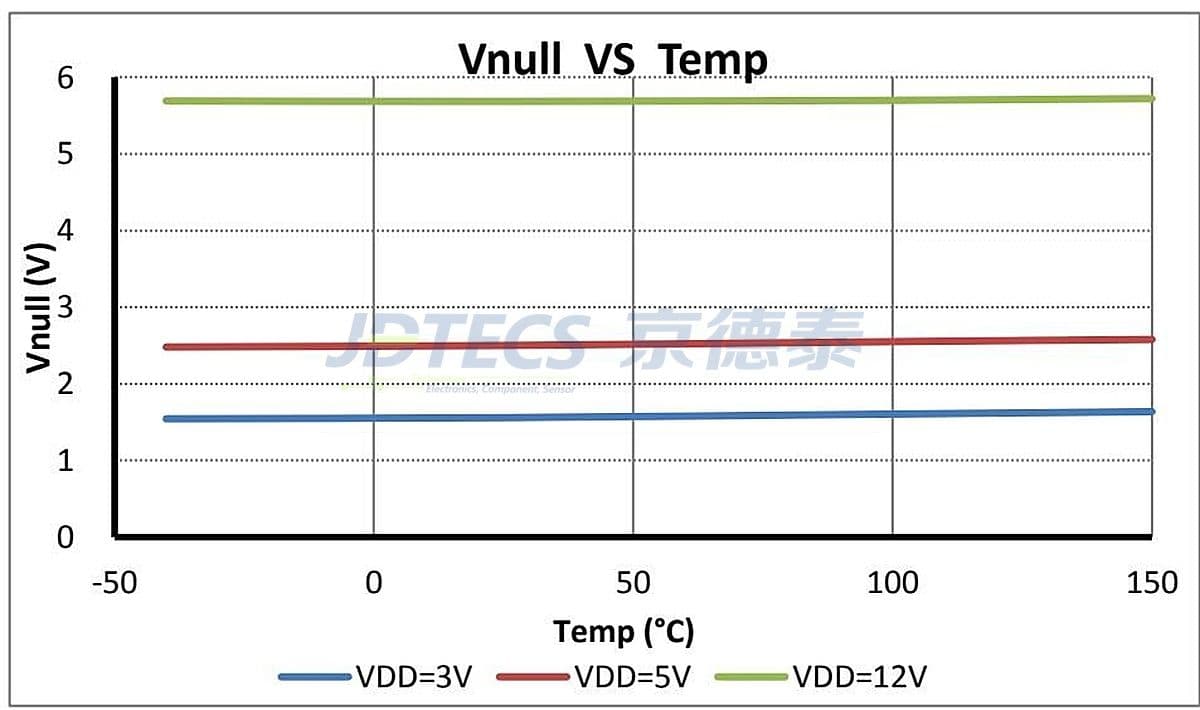

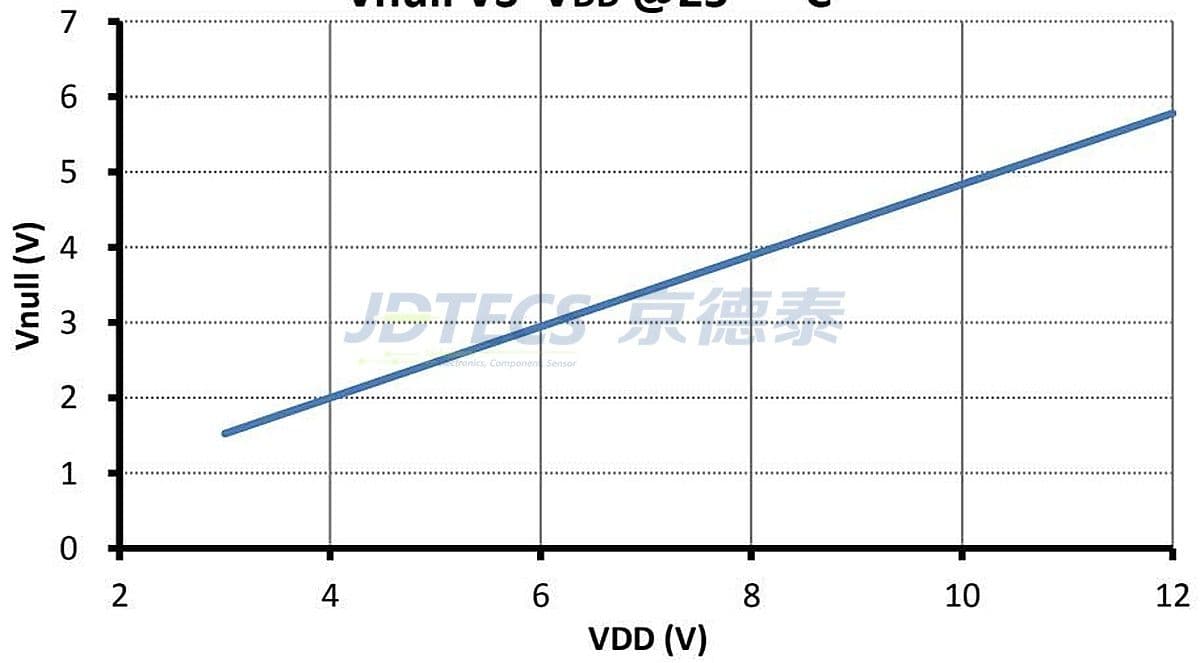

| 静态输出电压 (Vo) | B=0 | 2.25 | 2.5 | 2.75 | V |

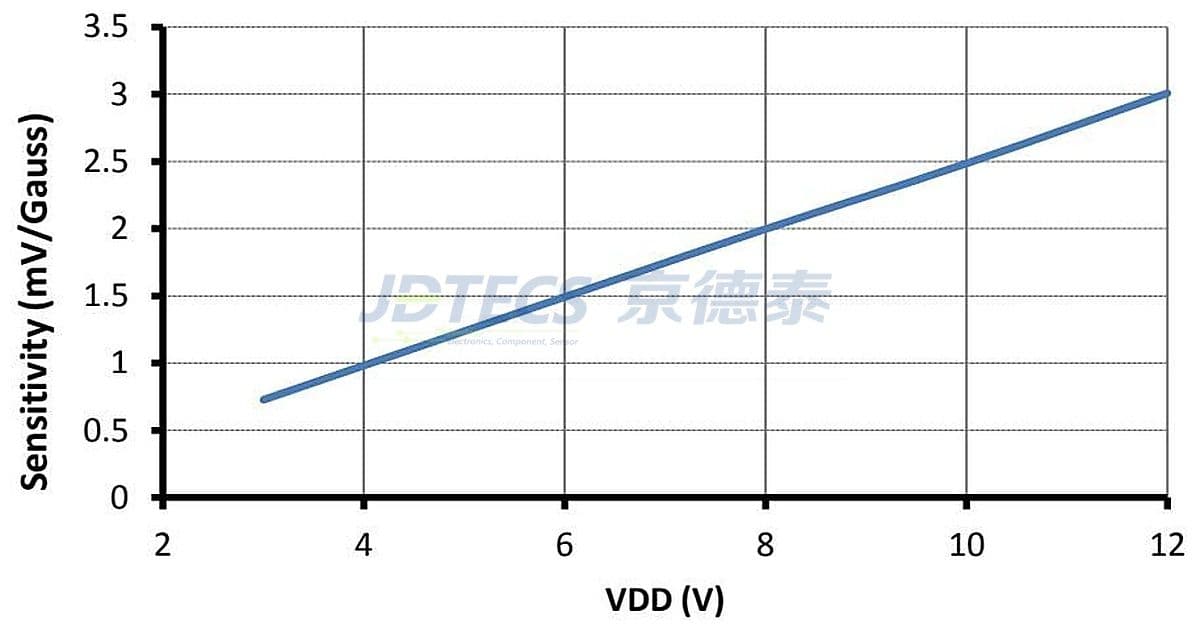

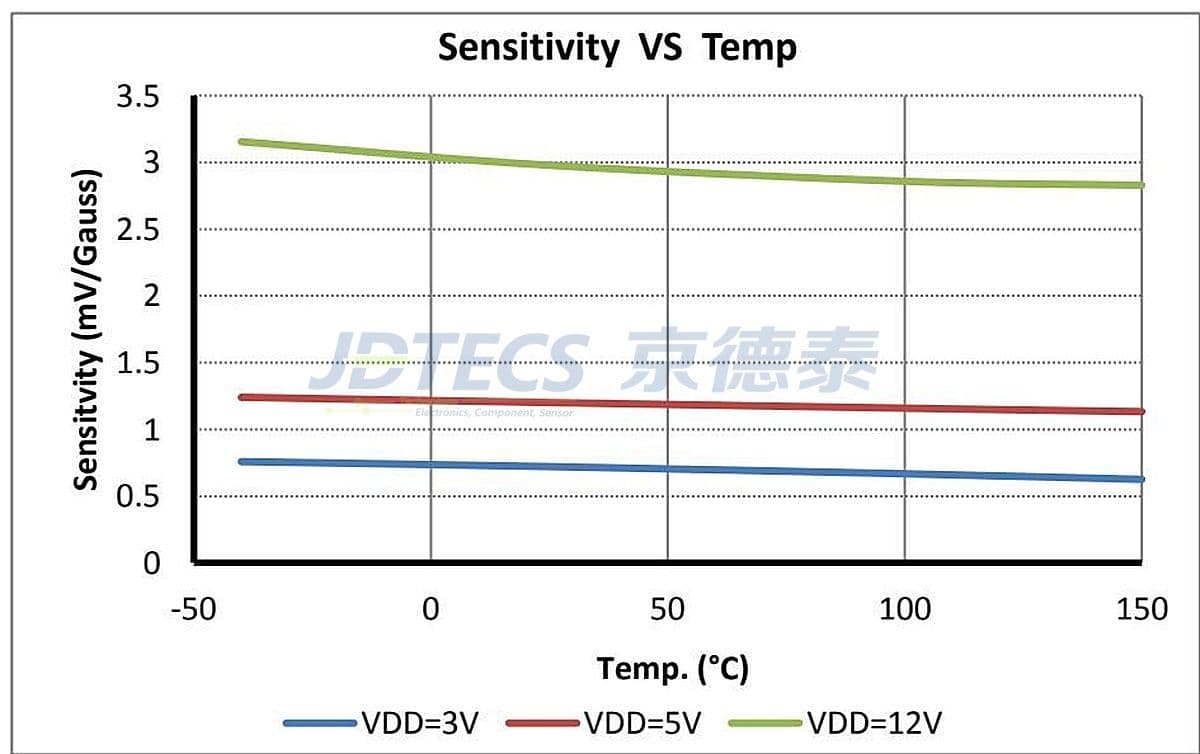

| 灵敏度 (Sen) | - | 0.9 | 1.2 | 1.5 | mV/G |

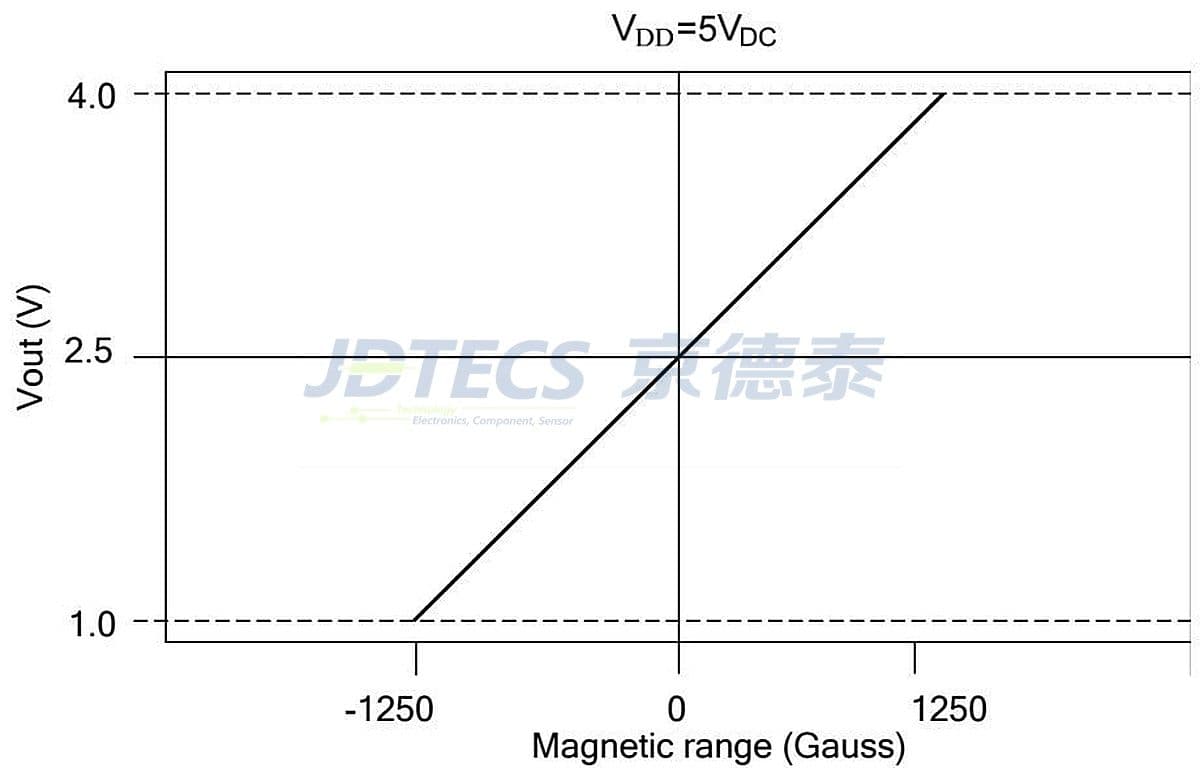

| 最小输出电压 (Vmin) | B=-1250G | - | 1 | - | V |
| 最大输出电压 (Vmax) | B=1250G | - | 4 | - | V |
| 输出负载电阻 (RL) | ΔVout | < 15mV | 200 | - | |
| 工作温度 (Ta) | - | -40 | - | 150 | °C |

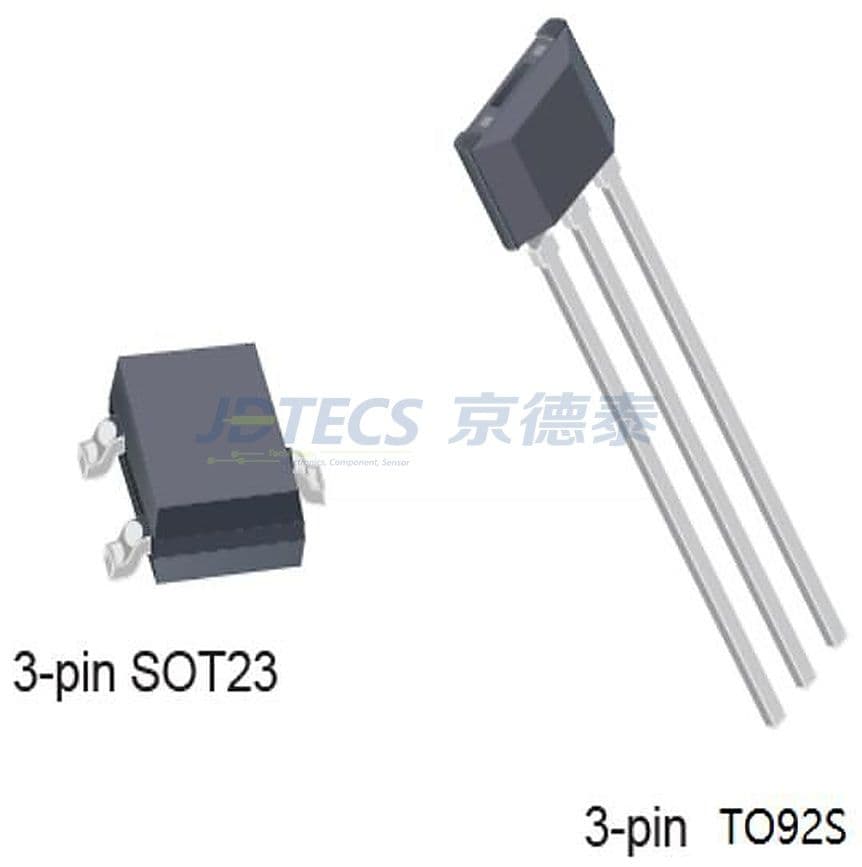

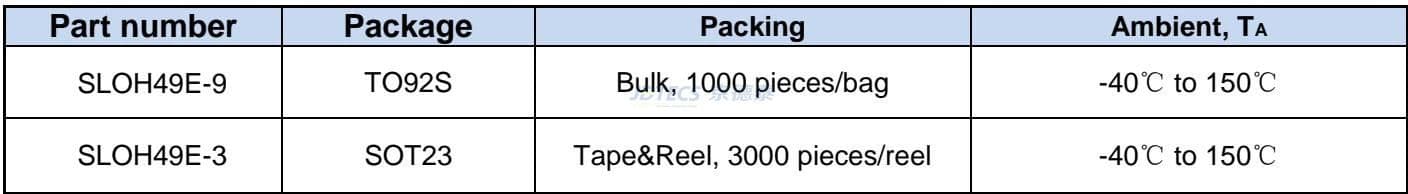

| 封装选项 | - | TO92S, SOT23 | - | - | - |

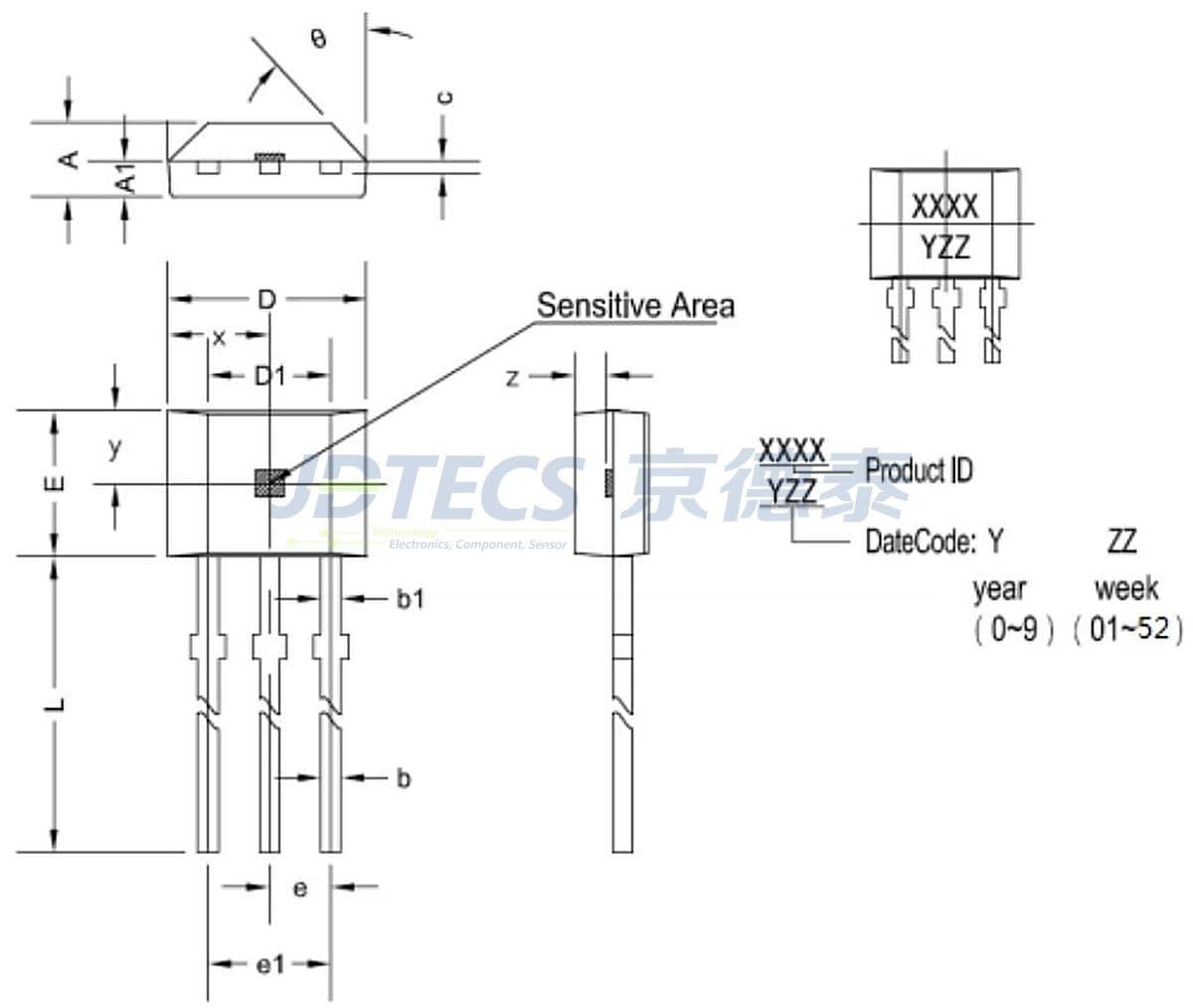

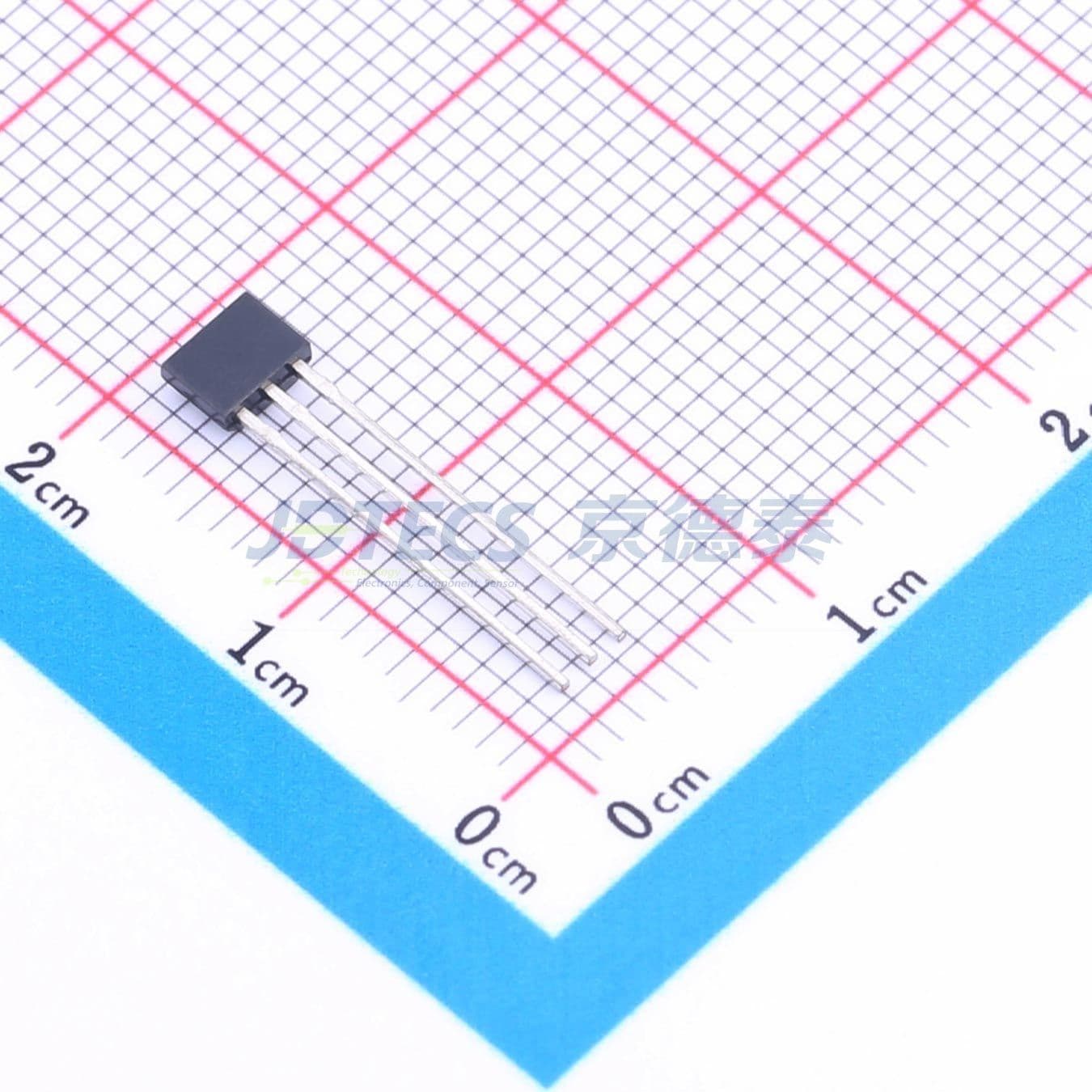

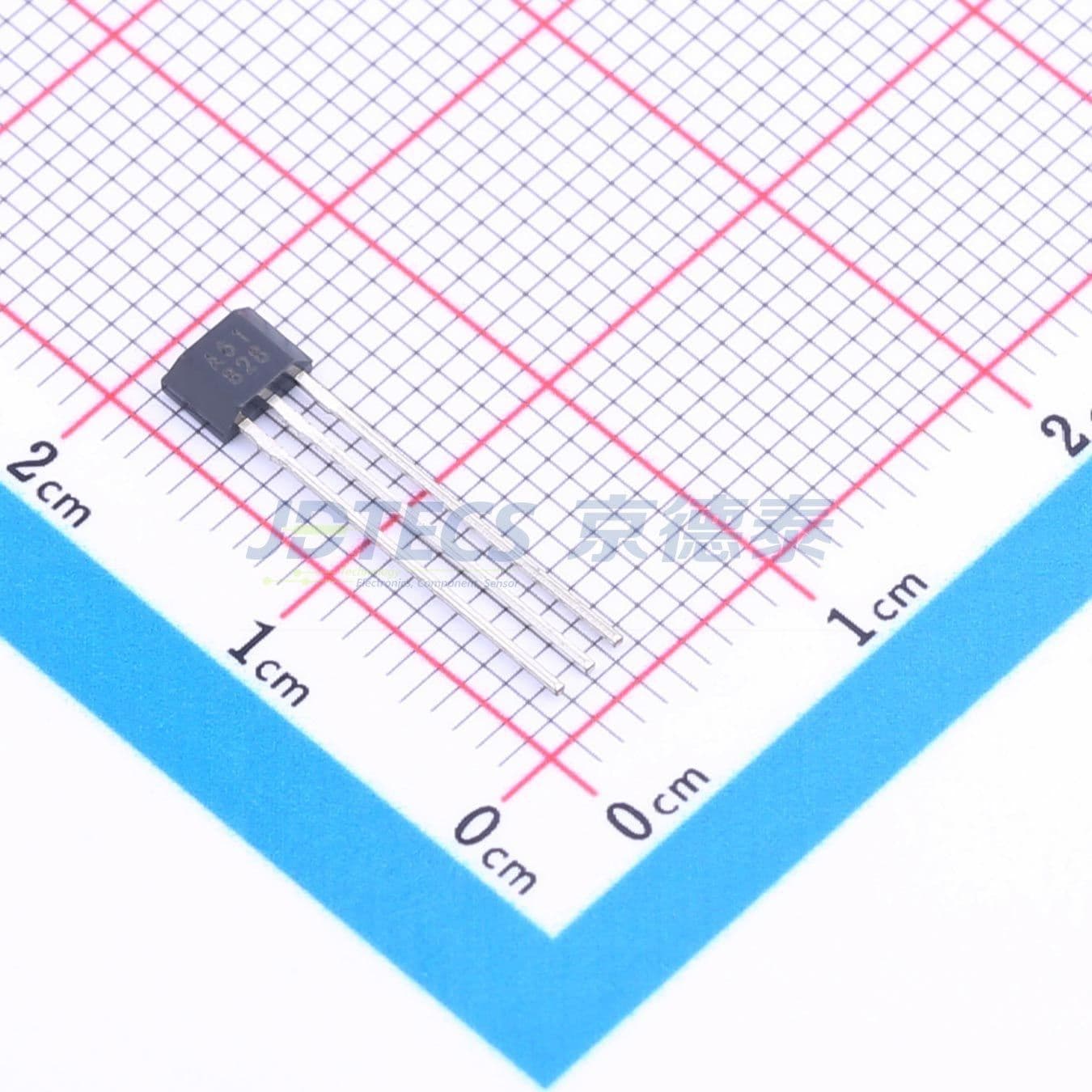

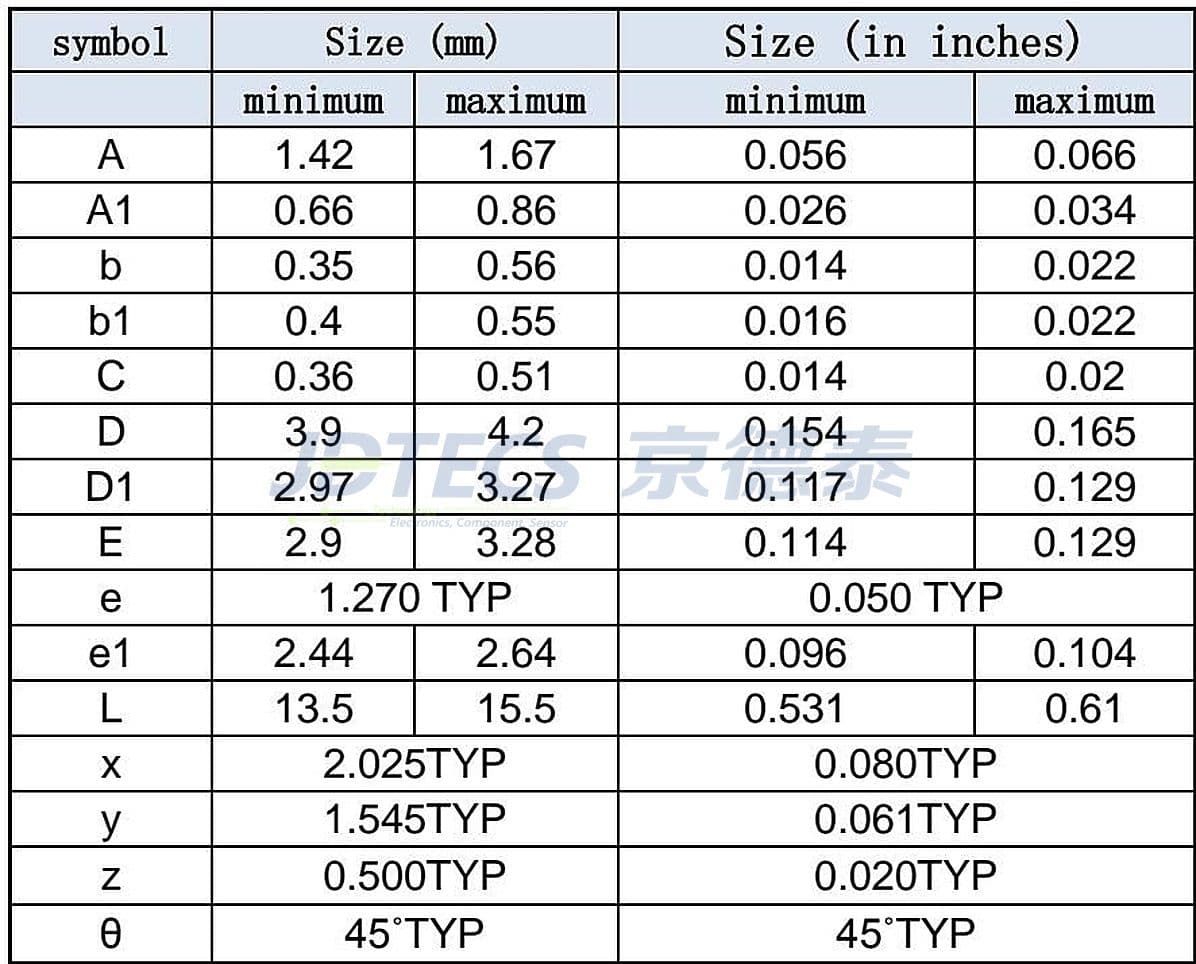

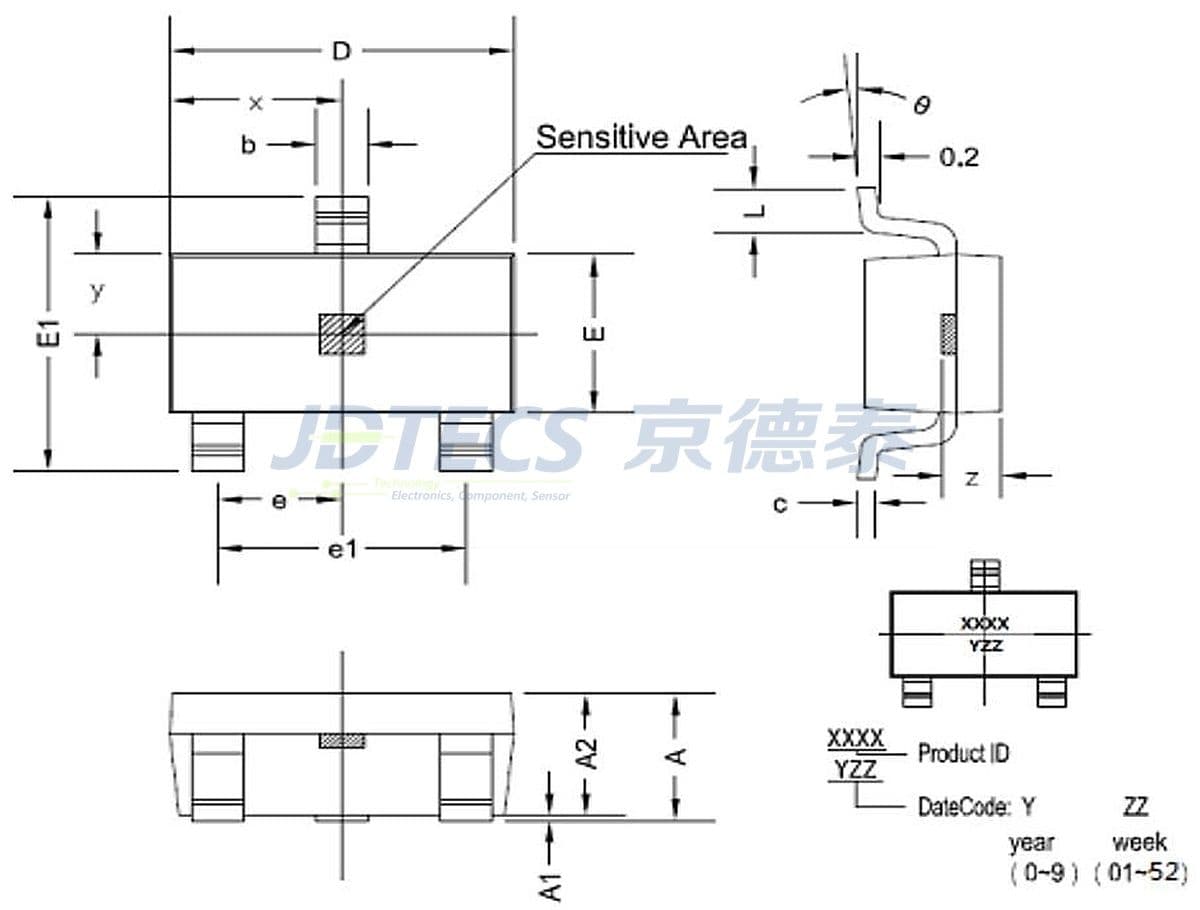

产品三视图
