SL1615系列低功耗霍尔开关传感器
SL1615是一款低功耗霍尔开关传感器，专为空间紧凑系统和电池电量敏感系统而设计。它提供多种磁场阈值、开关频率和SOT-553封装选项，可在1.6V至5.5V的宽电压范围内工作，实现单S极磁场的非接触式检测。
下载规格书 PDF产品特点 / Product Features
- ◆ 极低功耗（5Hz版典型1.6μA@1.8V，20Hz版典型3.3μA@1.8V）
- ◆ 宽工作电压范围（1.6V~5.5V）

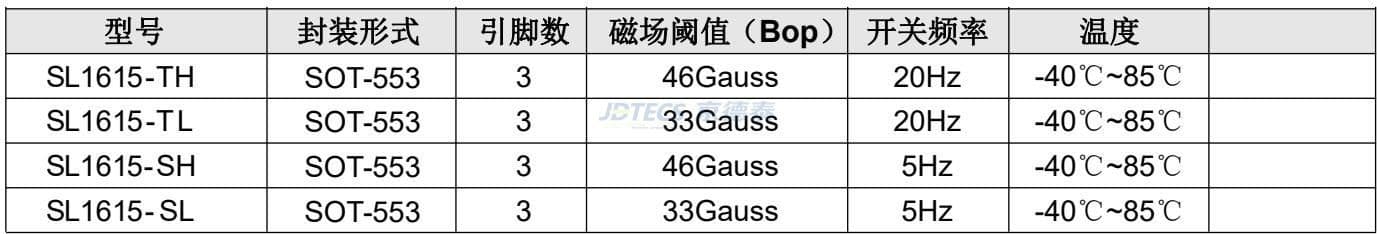

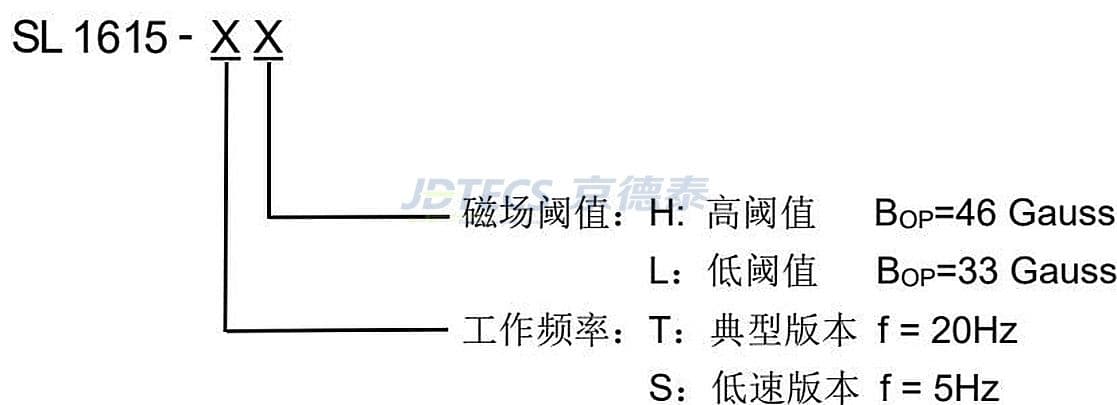

- ◆ 可选磁场阈值（33Gs低阈值 / 46Gs高阈值）

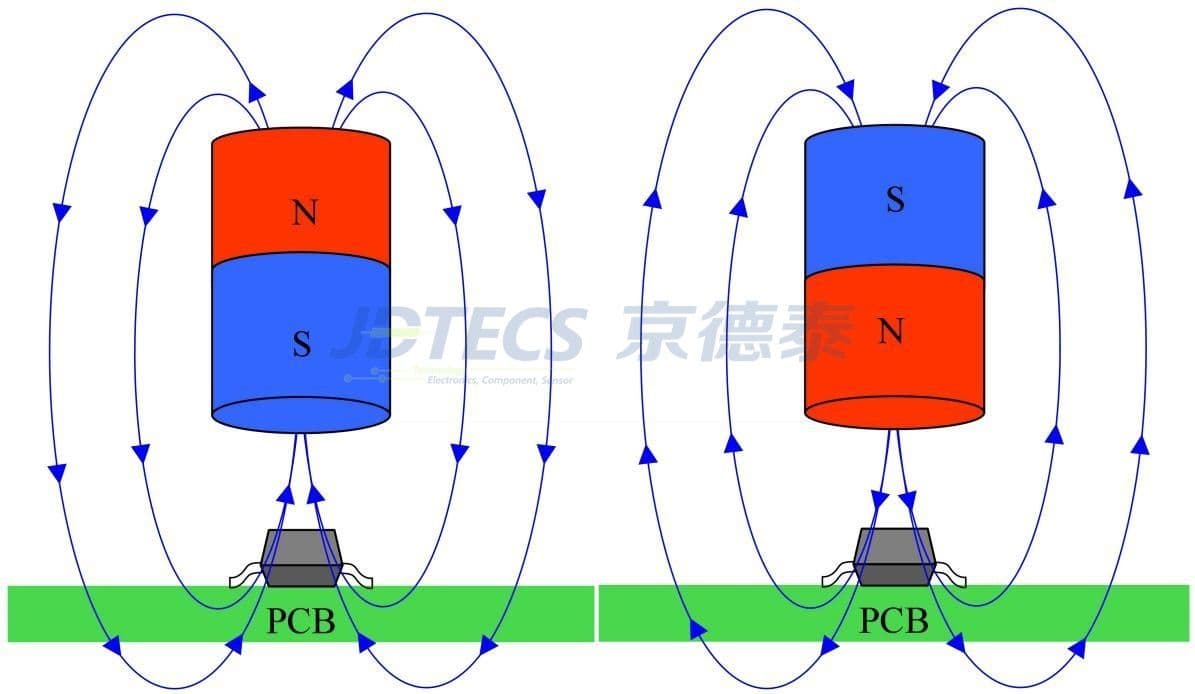

- ◆ 单S极磁场检测
- ◆ CMOS推挽输出
- ◆ SOT-553小型化封装
- ◆ 宽工作温度范围（-40°C ~ +85°C）
- ◆ 卓越ESD性能（HBM 8KV）

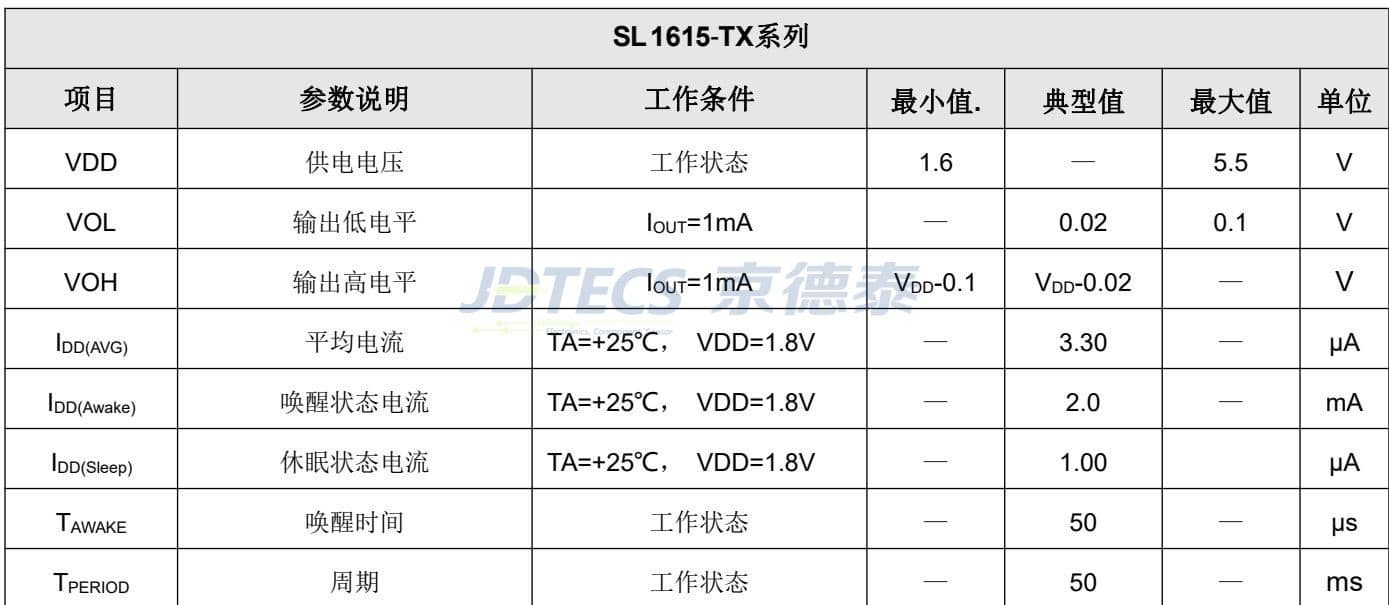

技术参数 / Technical Specification
| 参数 | 规格/描述 |
|---|---|

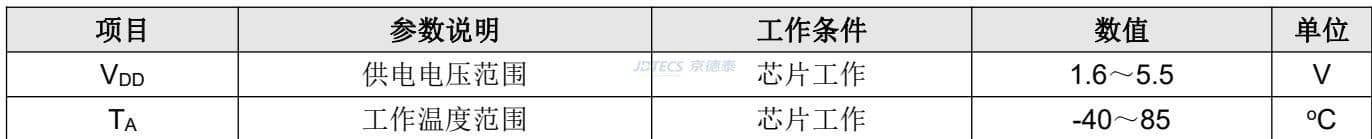

| 供电电压 (VDD) | 1.6 V ~ 5.5 V (工作范围) |
| 工作温度 (TA) | -40°C ~ +85°C |

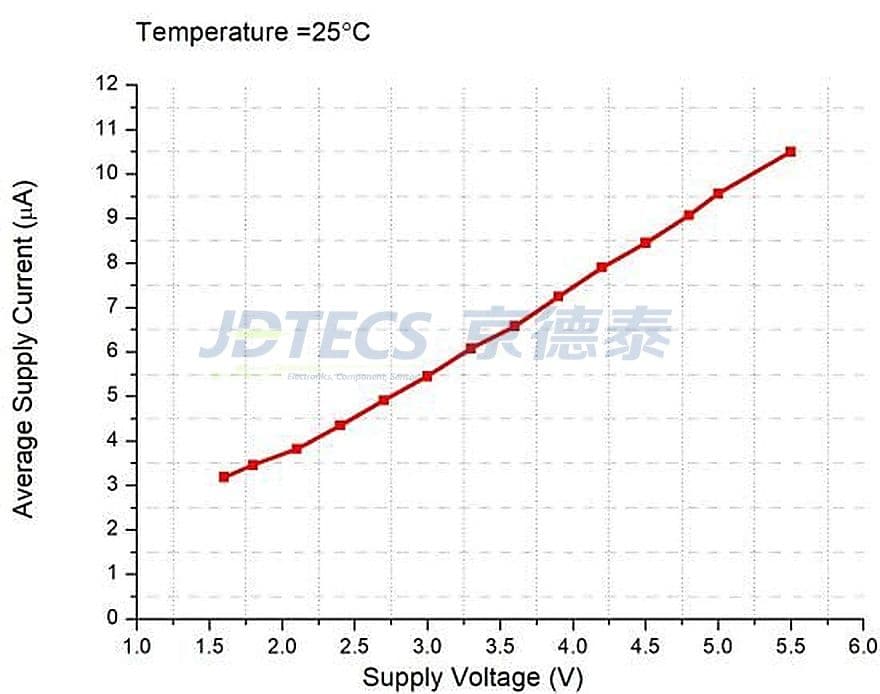

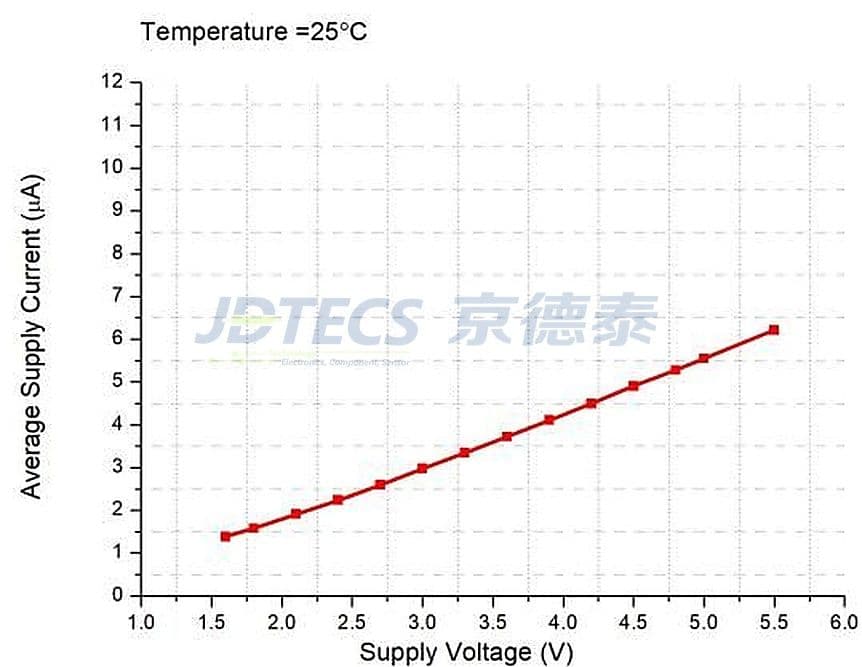

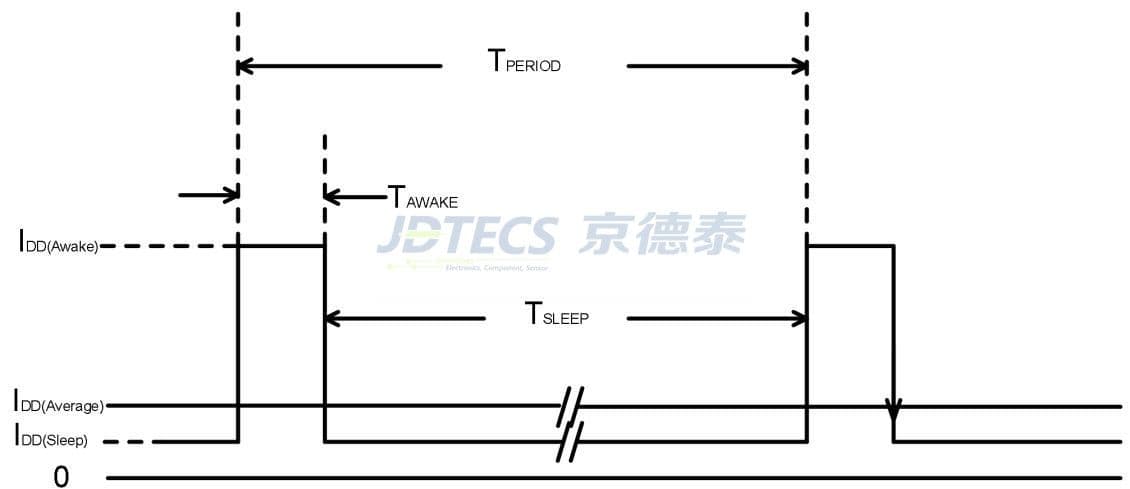

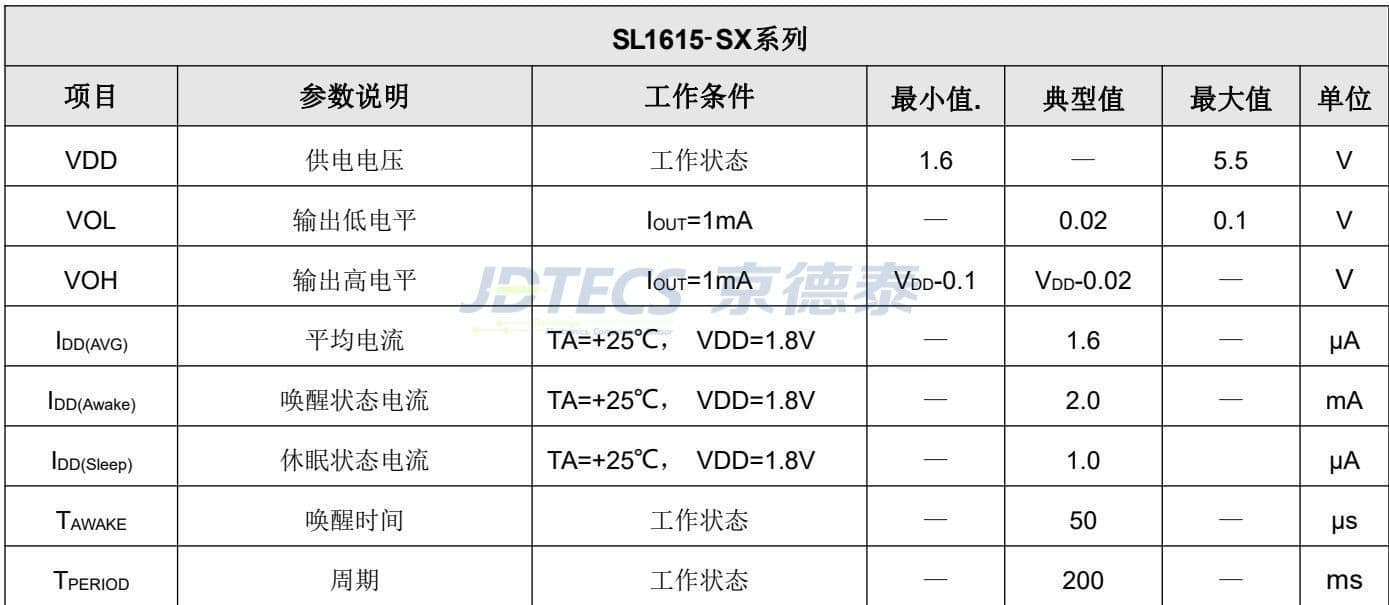

| 平均工作电流 (IDD(AVG)) | SL1615-SX系列 (5Hz): 典型 1.6 μA @1.8V SL1615-TX系列 (20Hz): 典型 3.3 μA @1.8V |

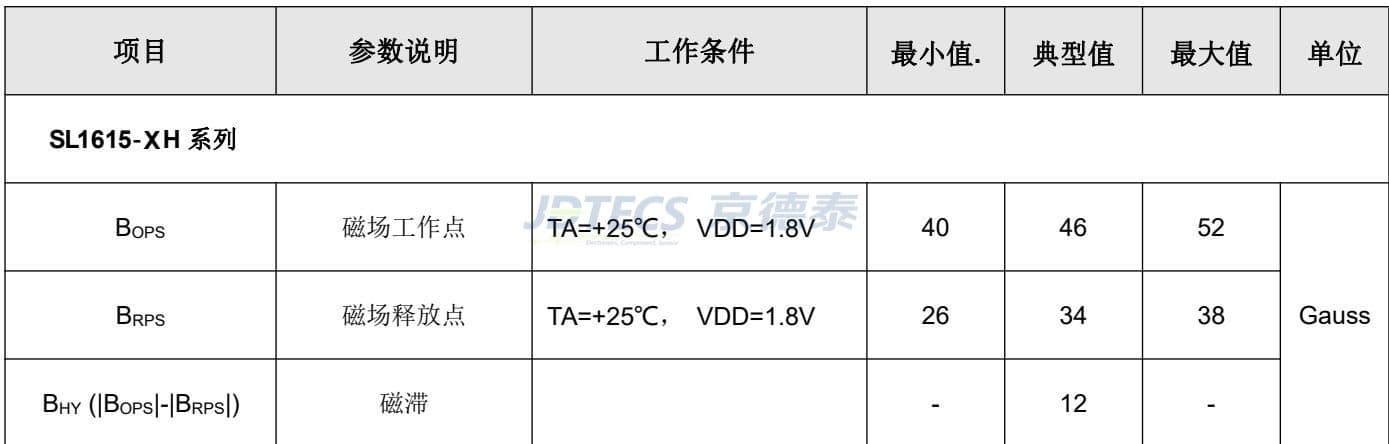

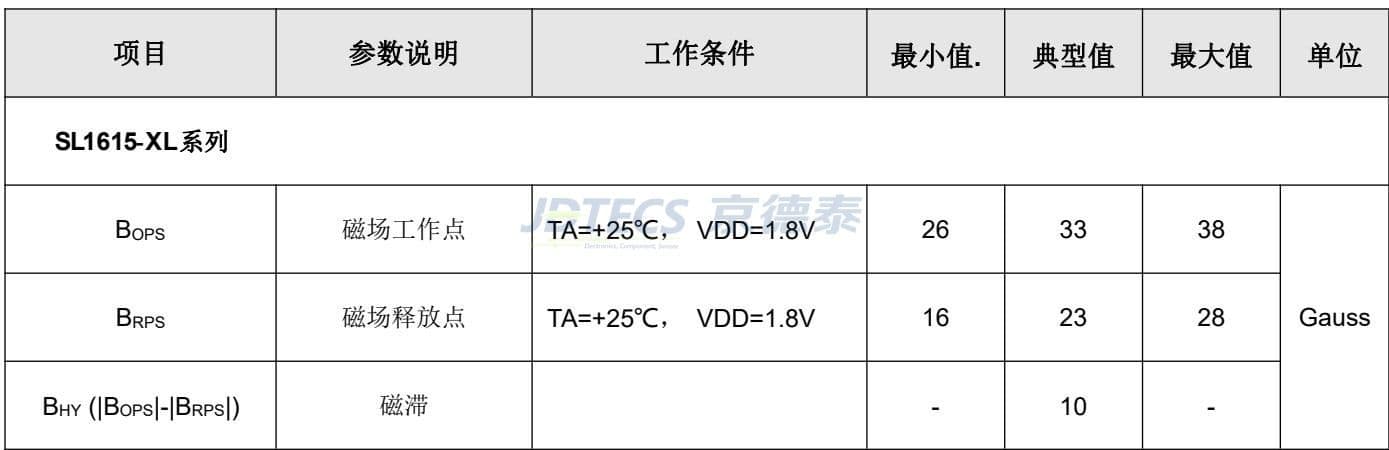

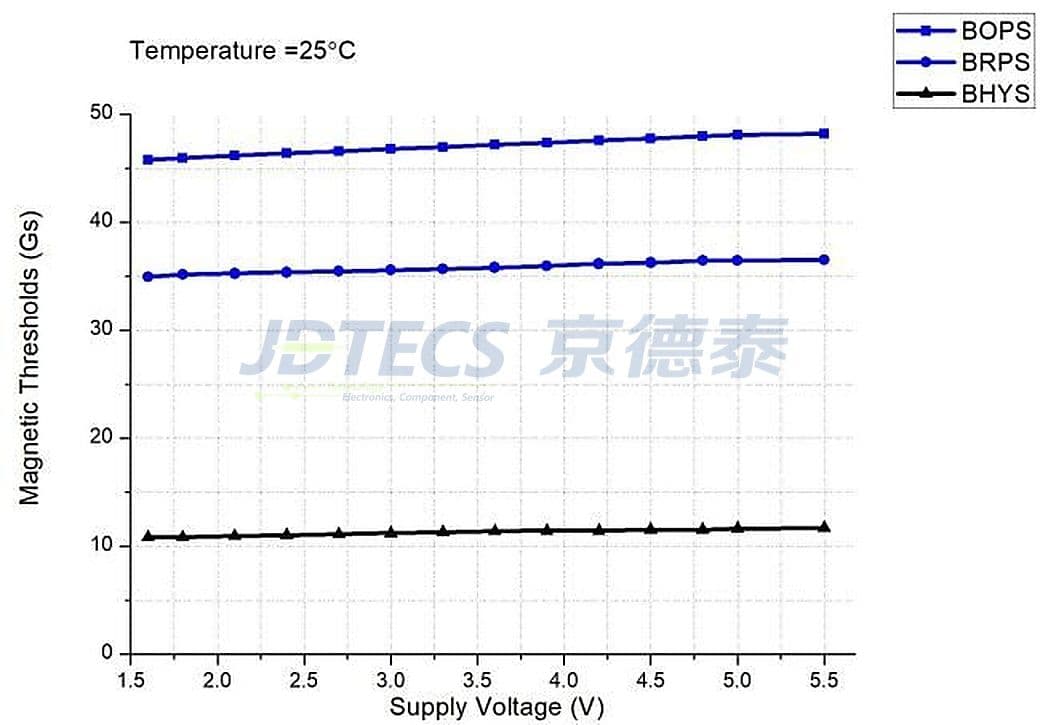

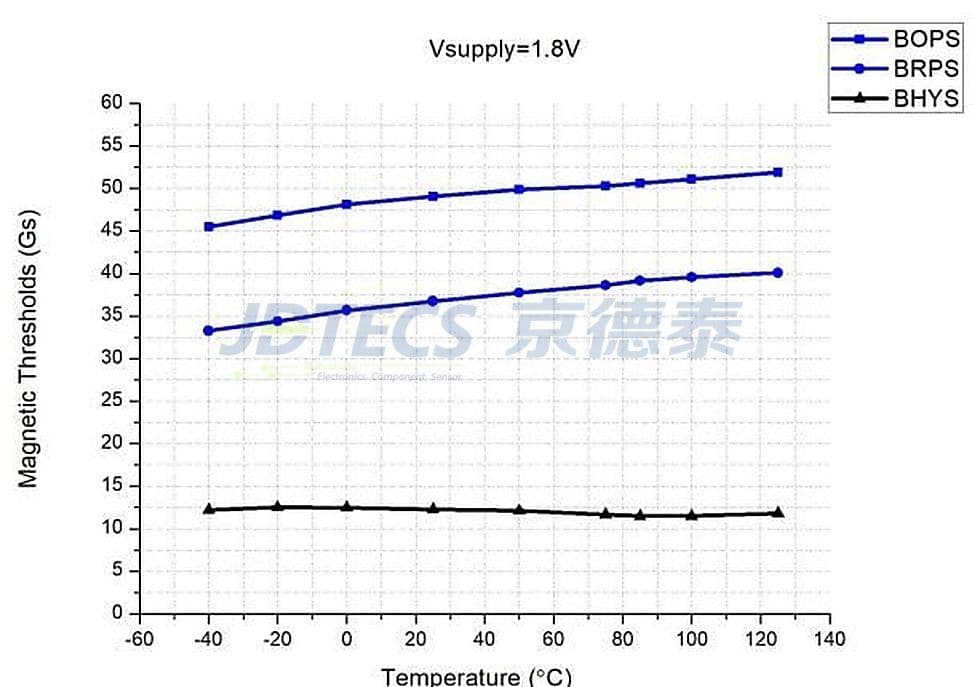

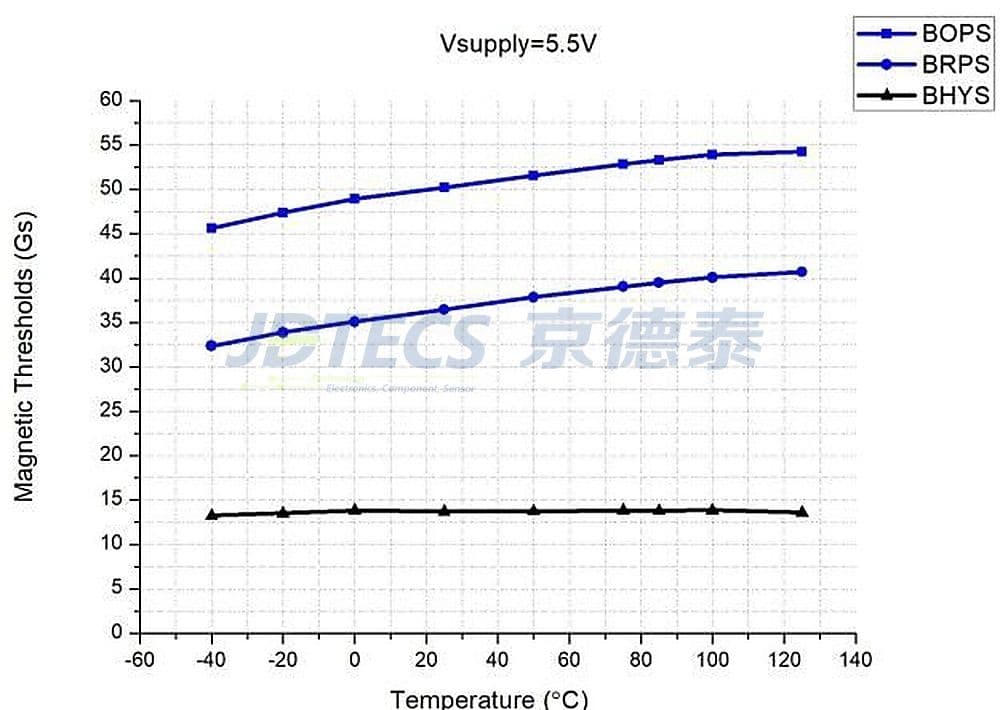

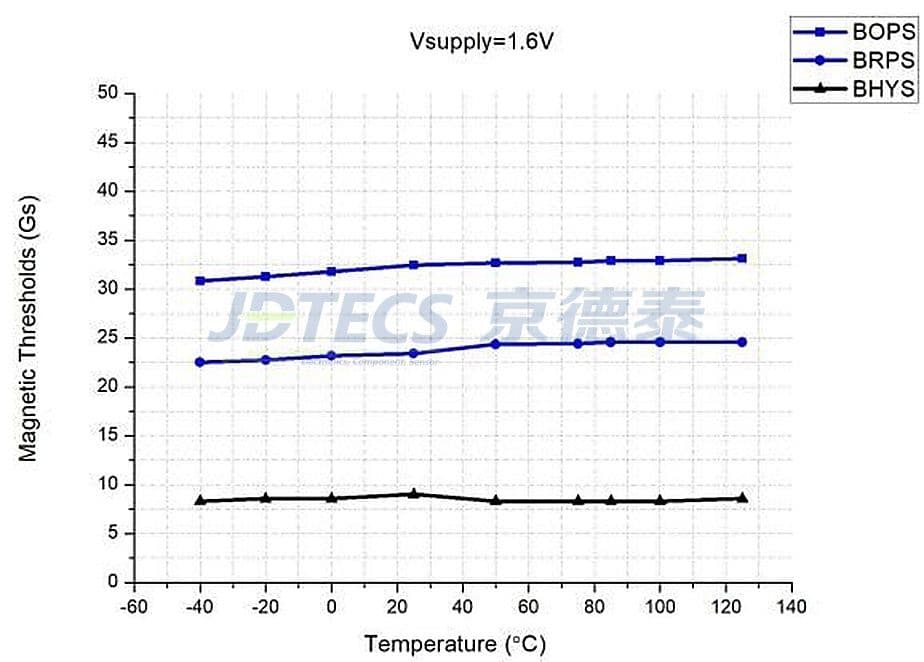

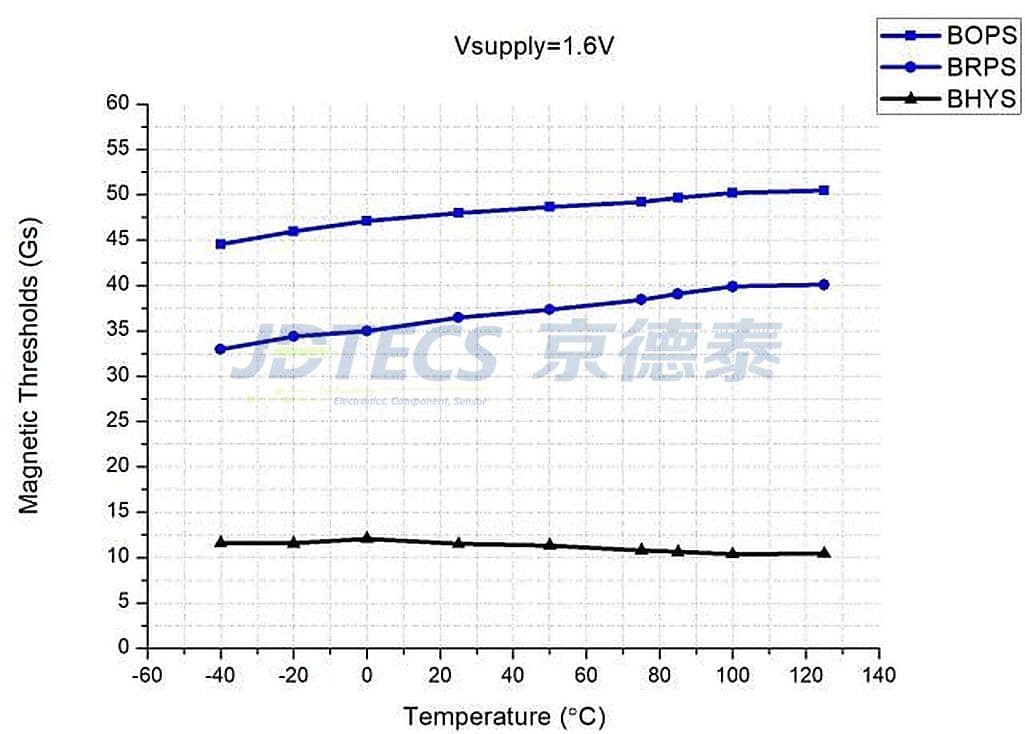

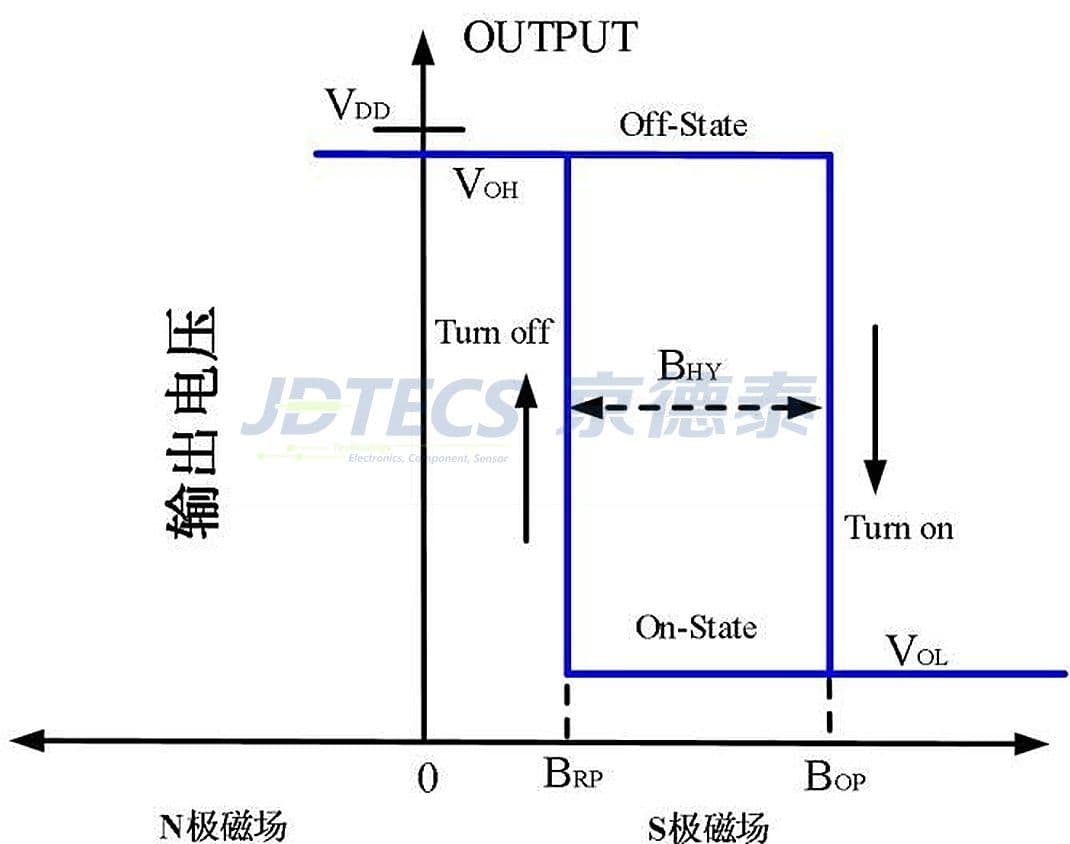

| 磁场工作点 (BOP) | 低阈值系列 (XL): 典型 33 Gauss 高阈值系列 (XH): 典型 46 Gauss |
| 输出类型 | CMOS 推挽输出 |
| 输出低电平 (VOL) | 典型 0.02V @IOUT=1mA |
| 输出高电平 (VOH) | 典型 VDD-0.02V @IOUT=1mA |
| 开关频率 | 5Hz (SX系列) / 20Hz (TX系列) |

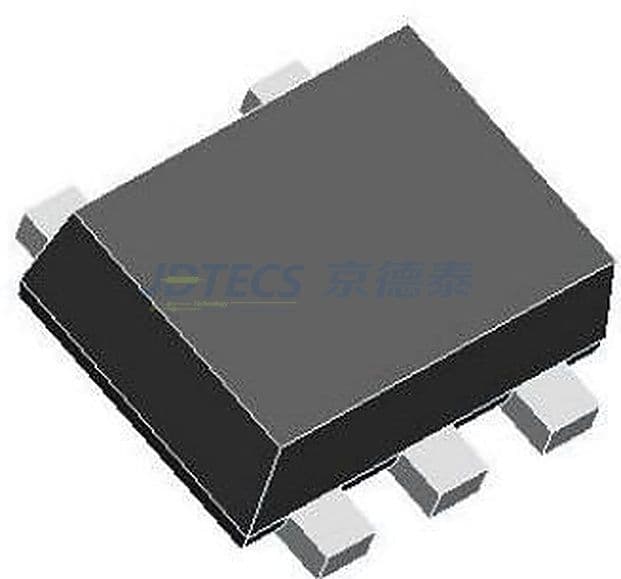

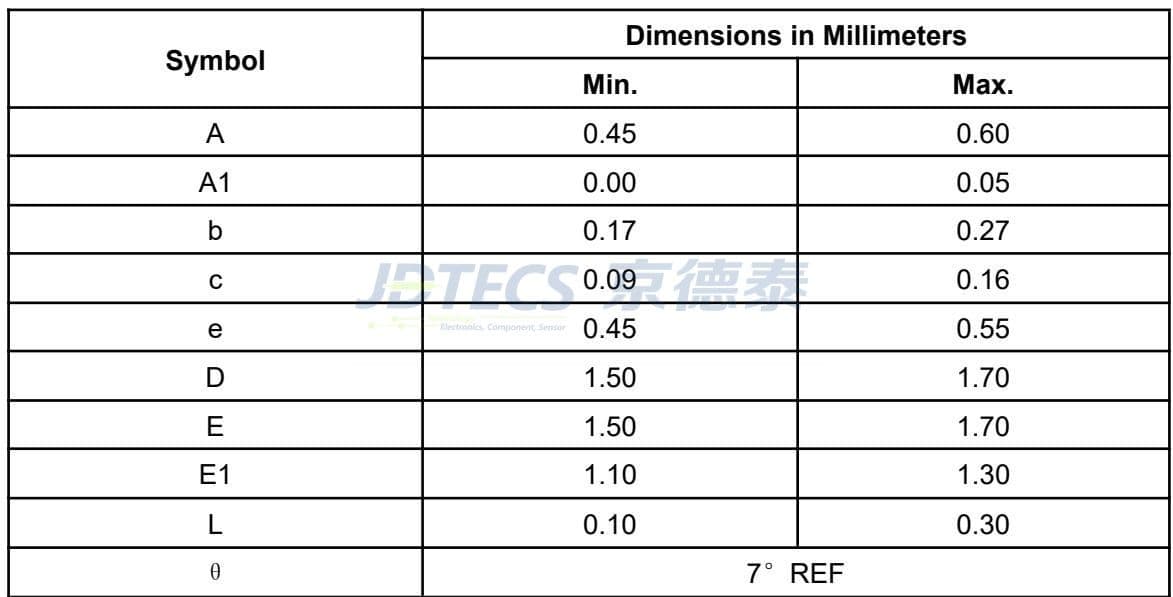

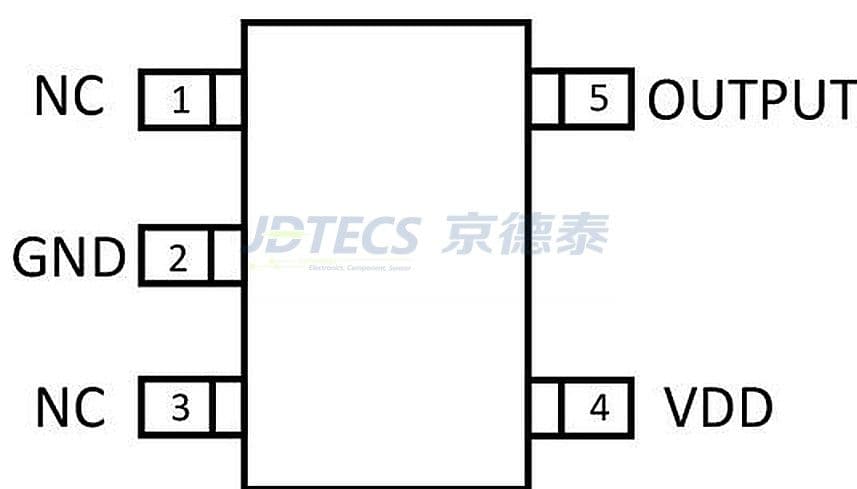

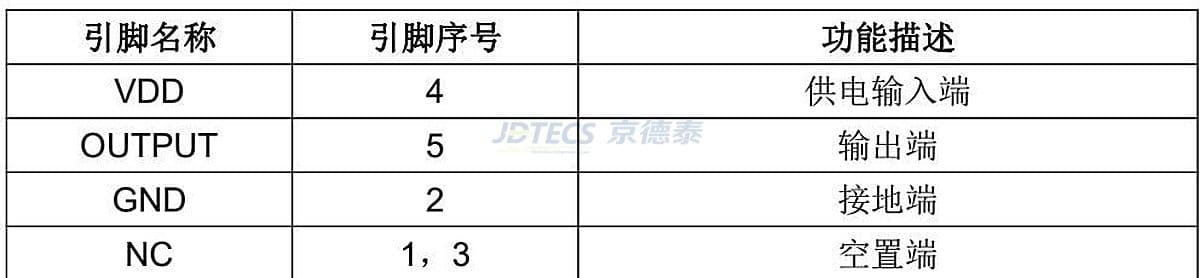

| 封装 | SOT-553 (3个功能引脚) |
| ESD (HBM) | ±8000 V |

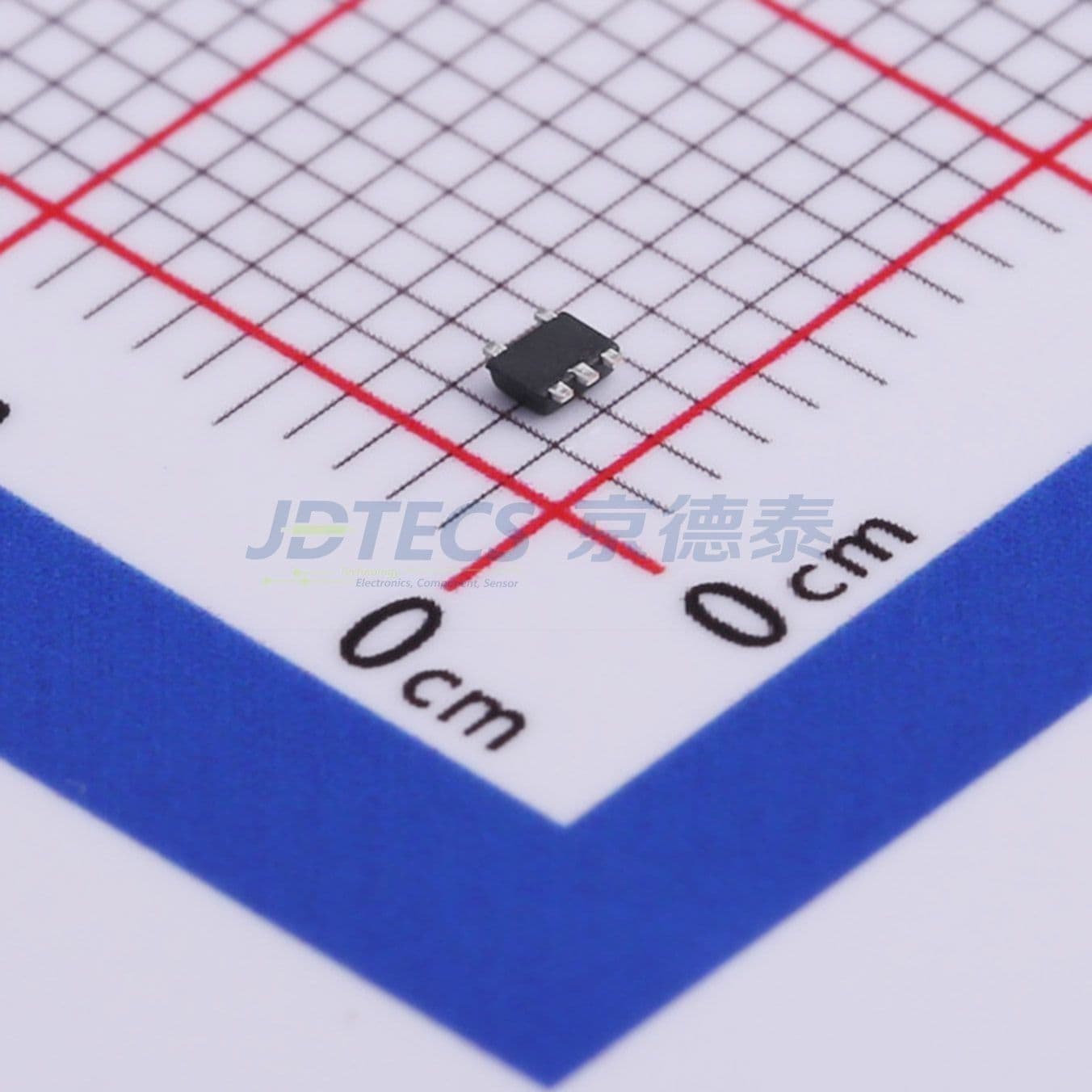

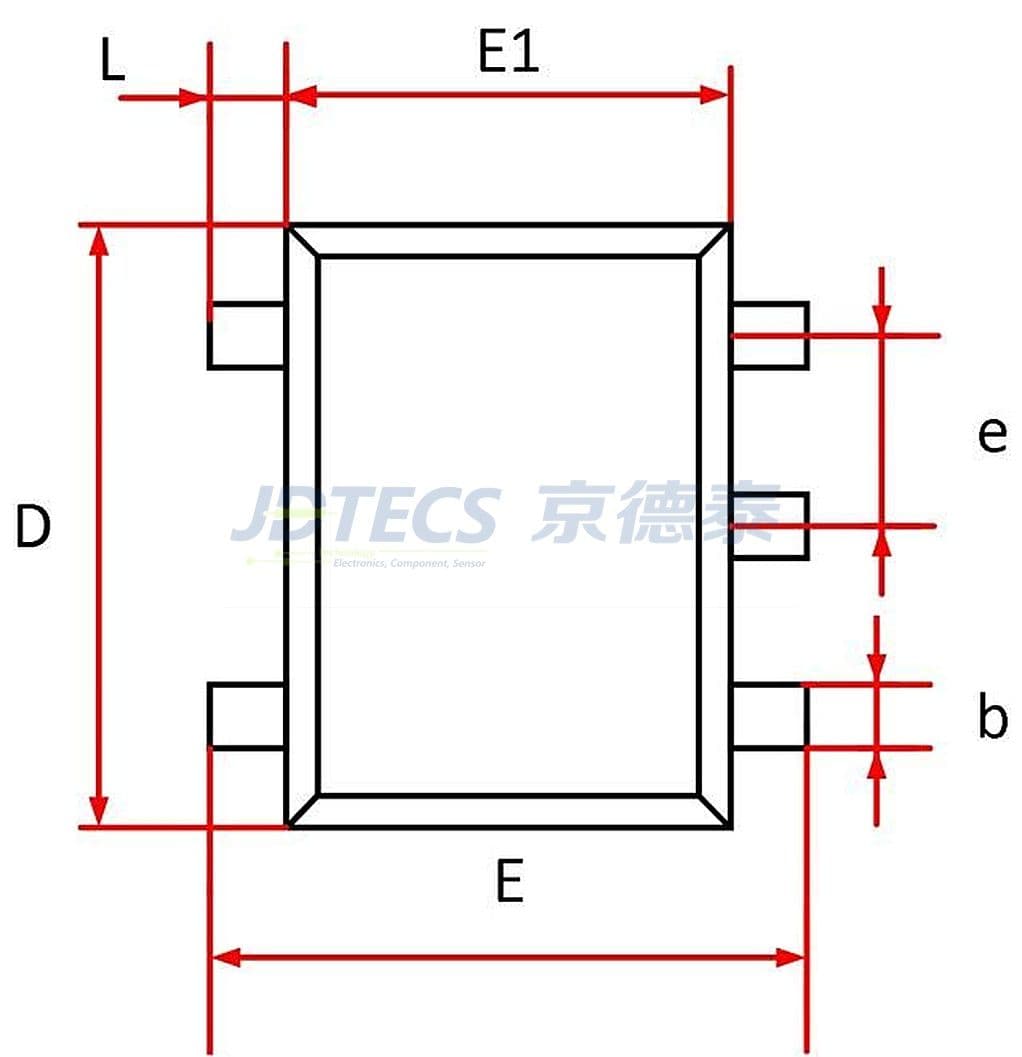

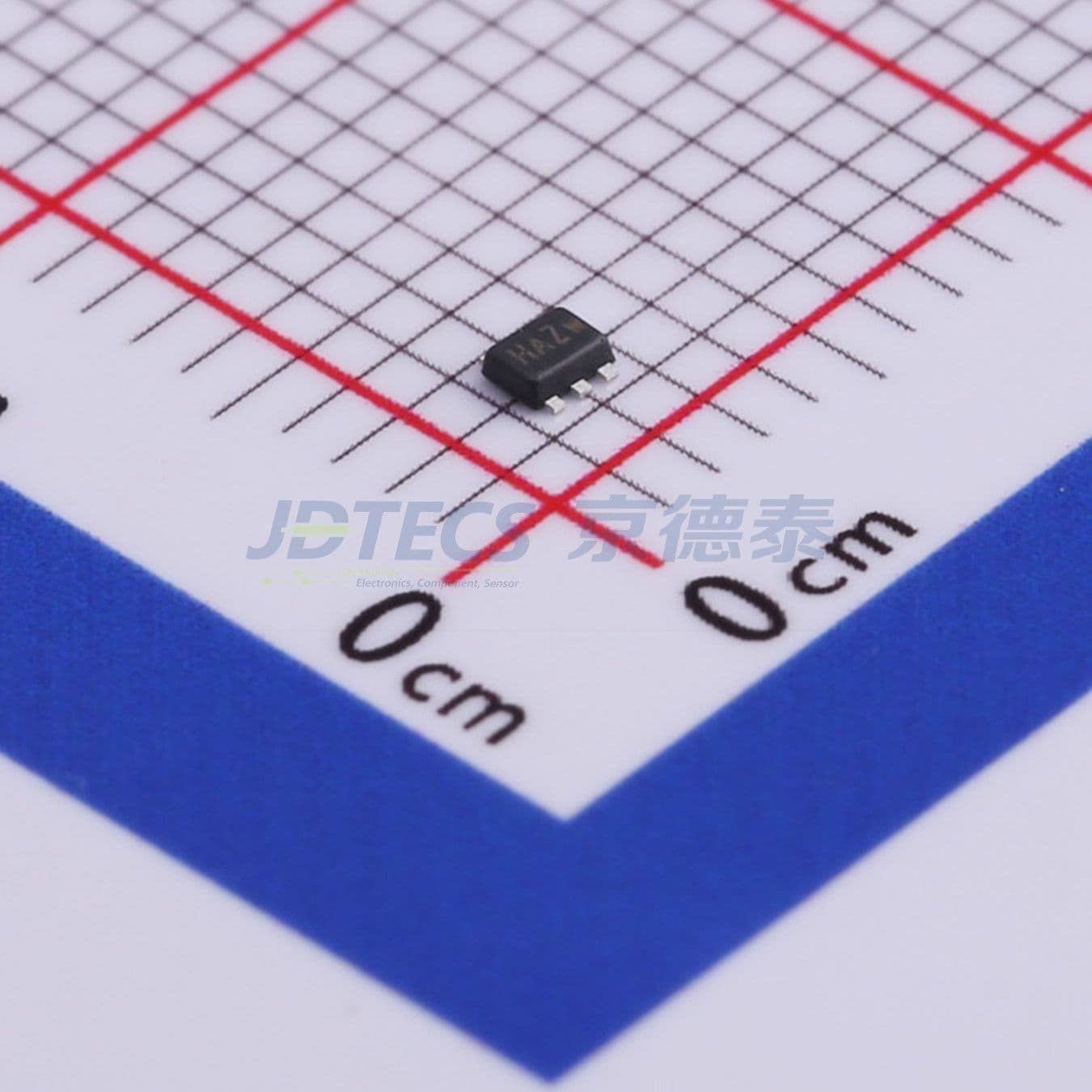

产品三视图
