SL1613系列低功耗霍尔开关传感器
SL1613是一款专为空间紧凑系统和电池电量敏感应用设计的低功耗霍尔开关传感器。它采用CMOS工艺，提供单S极磁场检测和CMOS推挽输出，工作电压范围宽达1.6V至5.5V，并具有极低的平均工作电流。该系列提供多种磁场阈值（33Gs/46Gs）和开关频率（5Hz/20Hz）选项，采用标准的SOT-23封装，适用于笔记本电脑、TWS耳机、电子锁、智能仪表等多种需要非接触式位置检测的场景。
下载规格书 PDF产品特点 / Product Features
- ◆ 超低功耗：5Hz版本典型平均电流1.6μA@1.8V，20Hz版本3.3μA@1.8V
- ◆ 宽工作电压范围：1.6V ~ 5.5V

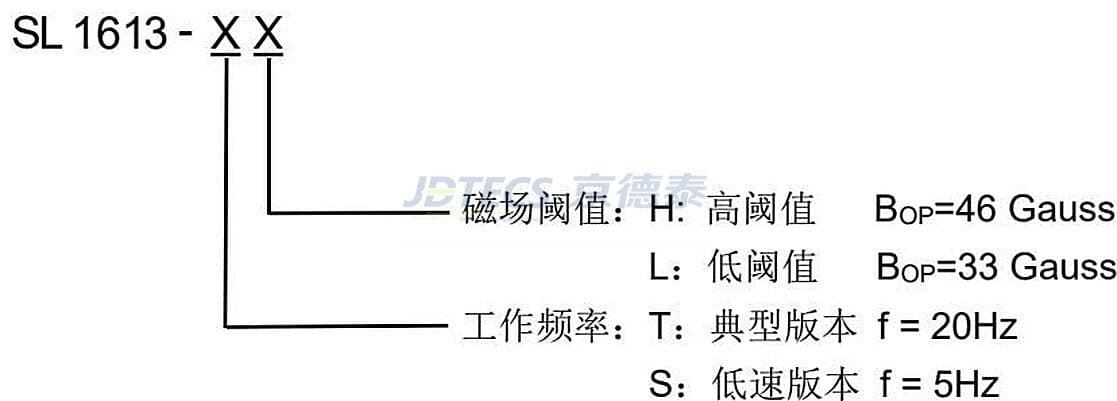

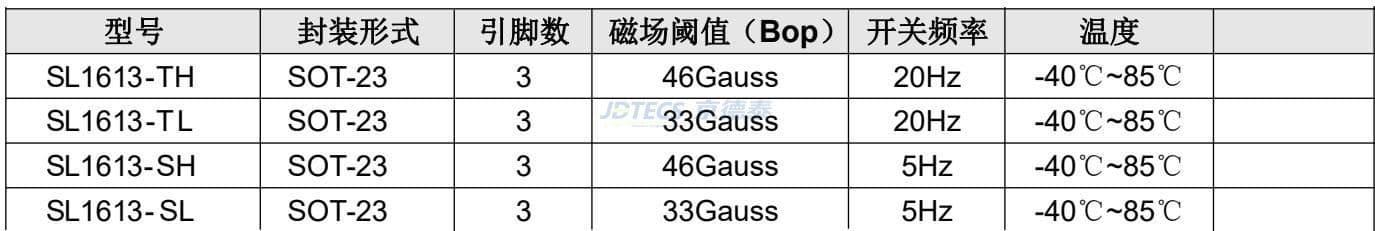

- ◆ 磁场阈值可选：提供33Gs（低阈值）和46Gs（高阈值）版本

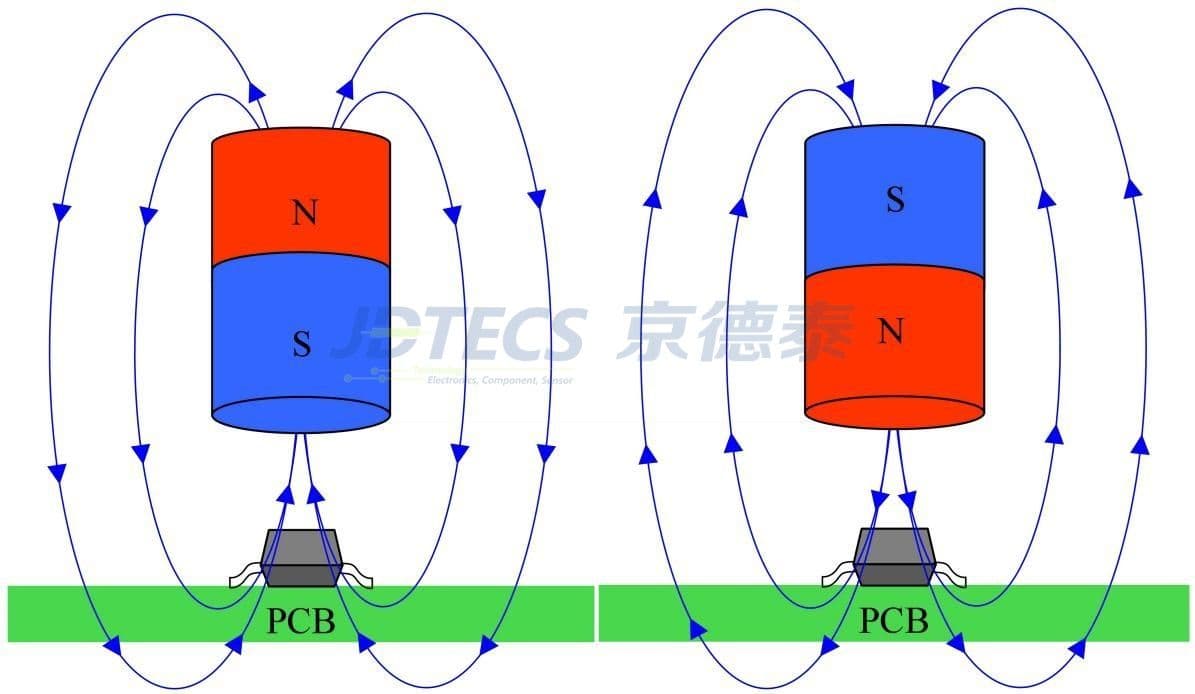

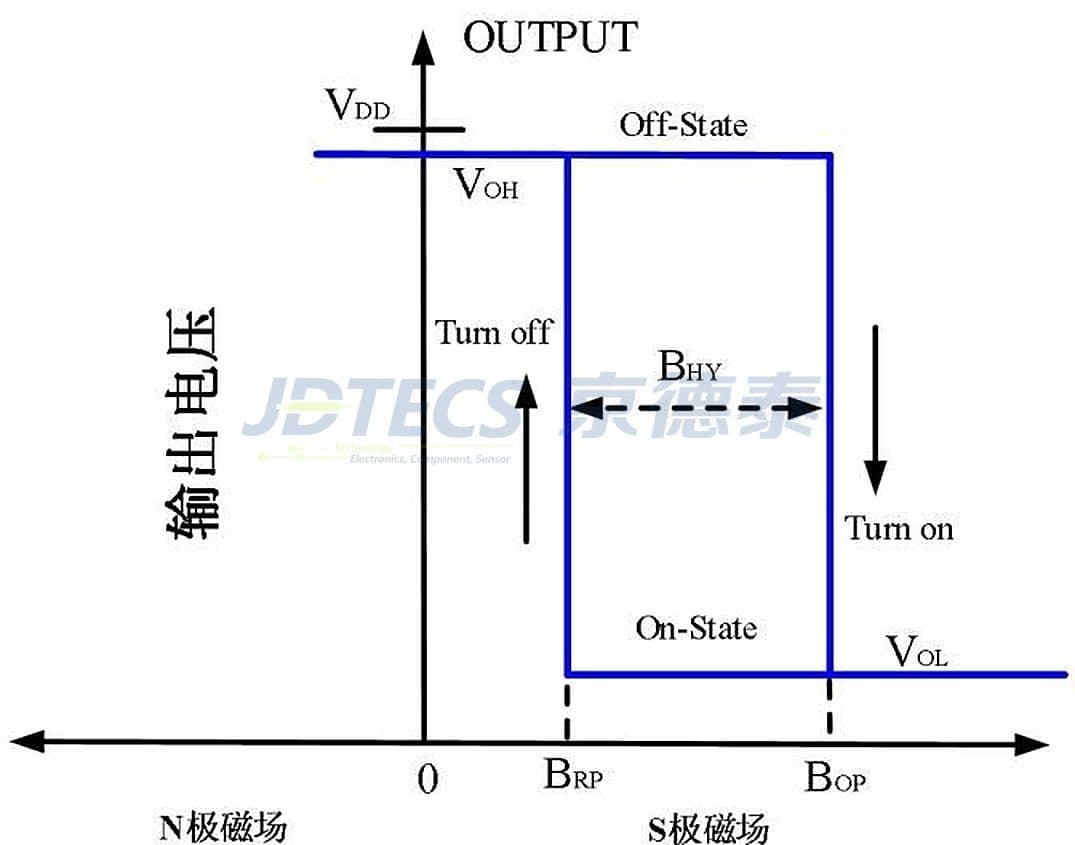

- ◆ 单S极磁场检测，CMOS推挽输出
- ◆ 卓越的ESD性能：HBM 8KV
- ◆ 工作温度范围宽：-40°C ~ +85°C
- ◆ 符合RoHS标准，采用SOT-23封装

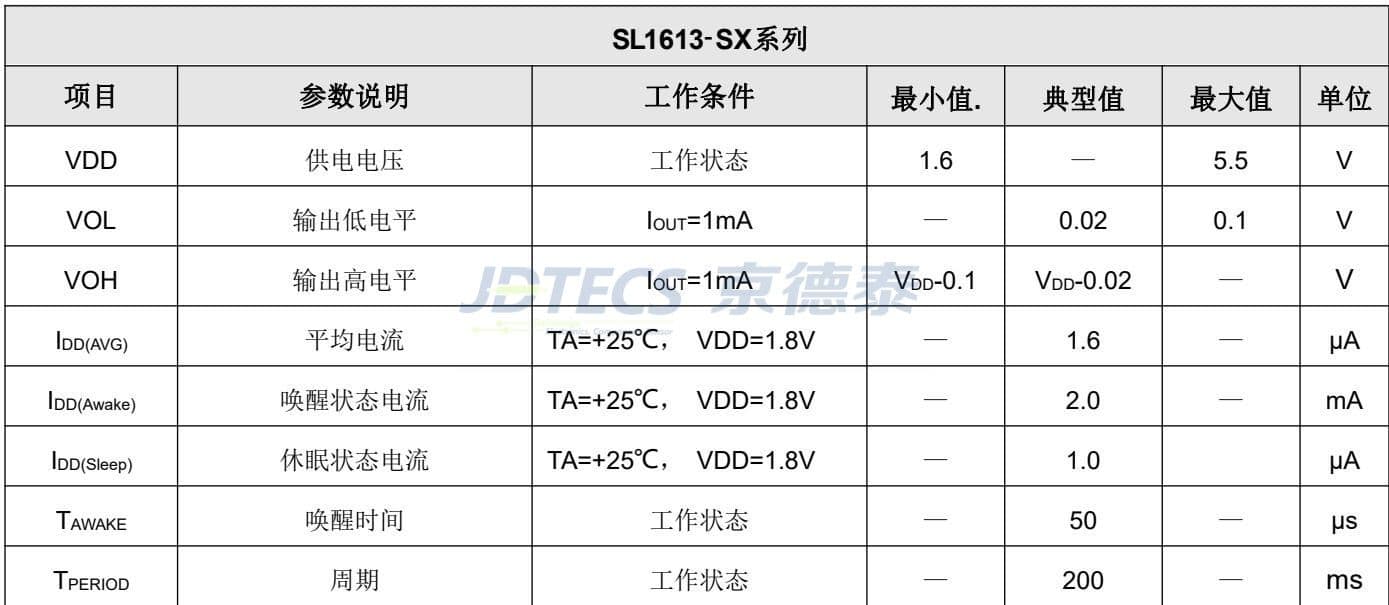

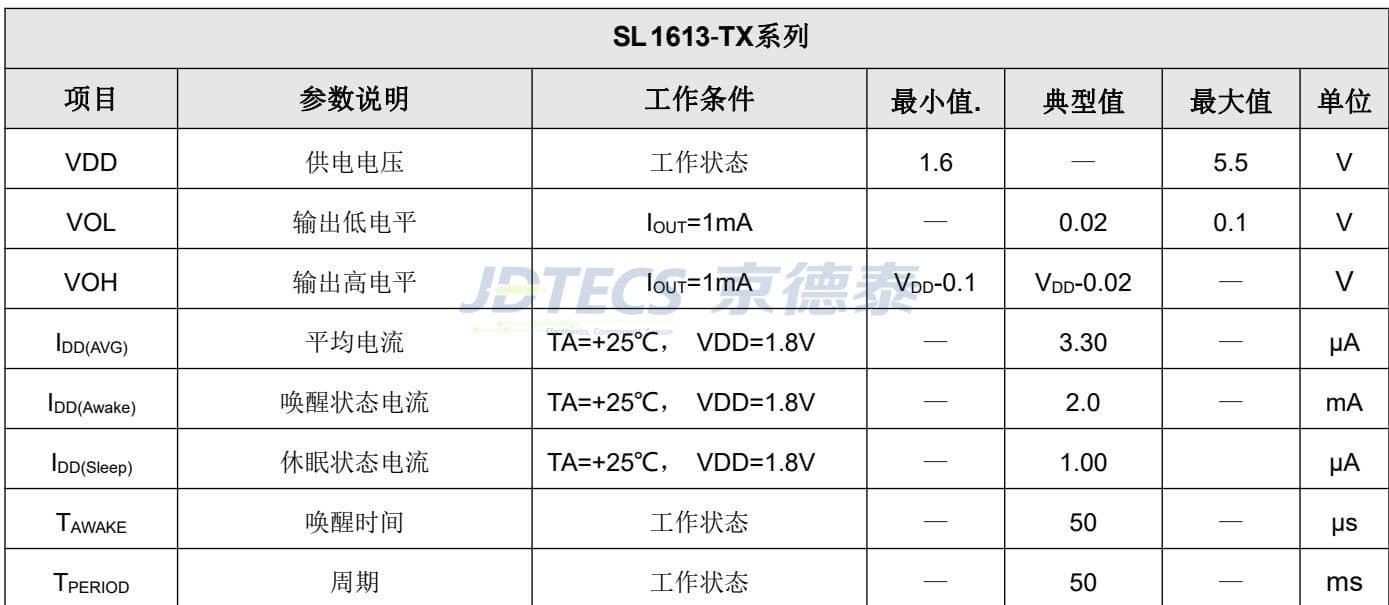

技术参数 / Technical Specification
| 参数 | 规格 | 条件/备注 |
|---|---|---|

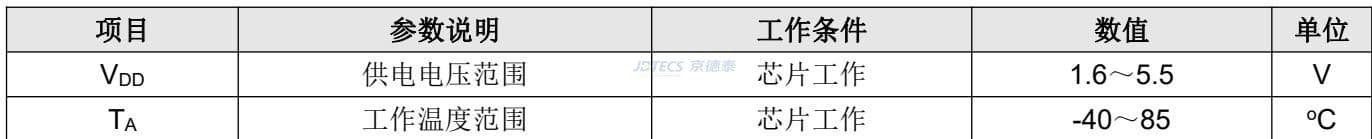

| 供电电压 (VDD) | 1.6 V ~ 5.5 V | 工作范围 |

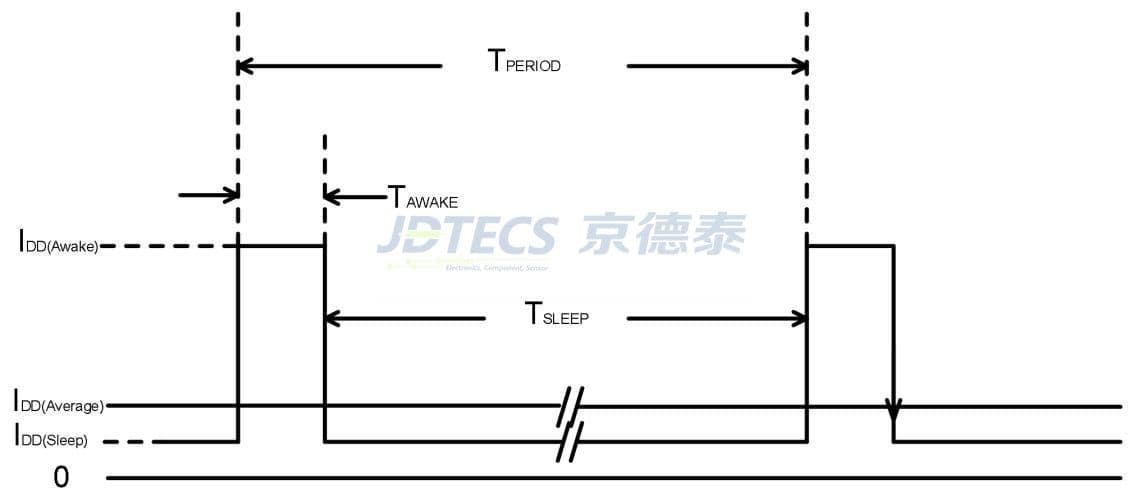

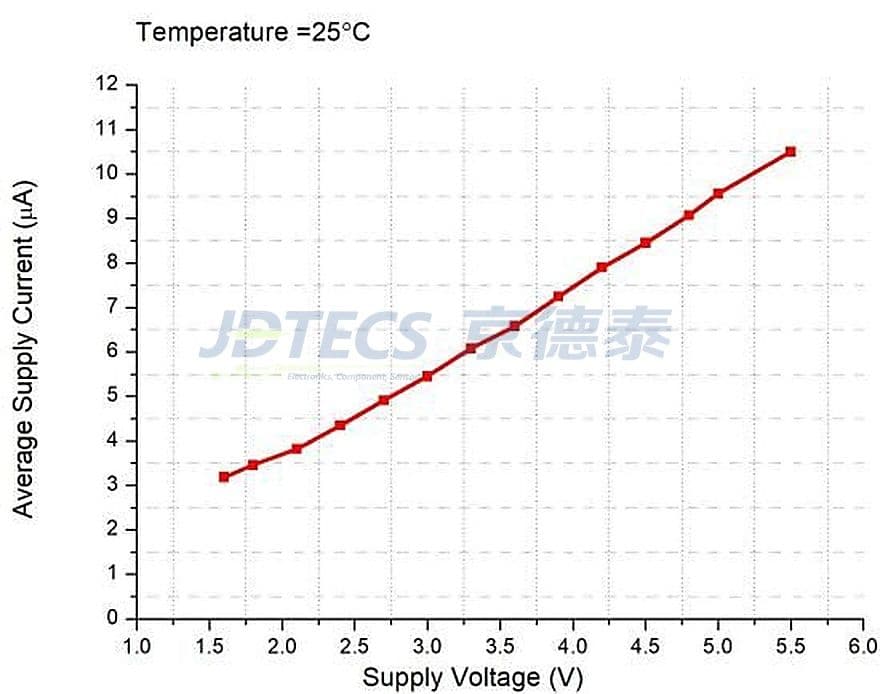

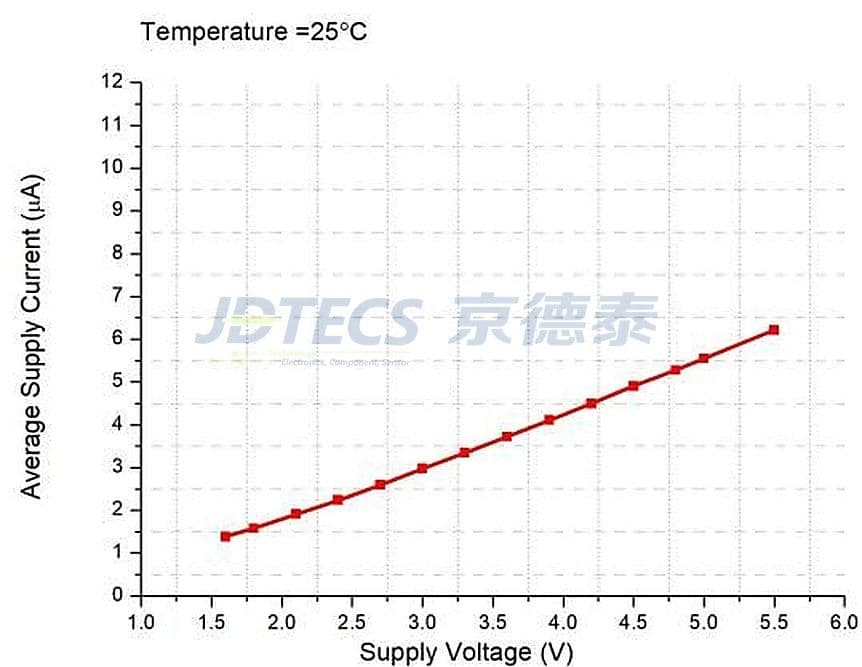

| 平均工作电流 (IDD(AVG)) | 1.6 μA (5Hz版) / 3.3 μA (20Hz版) | @VDD=1.8V, TA=25°C |

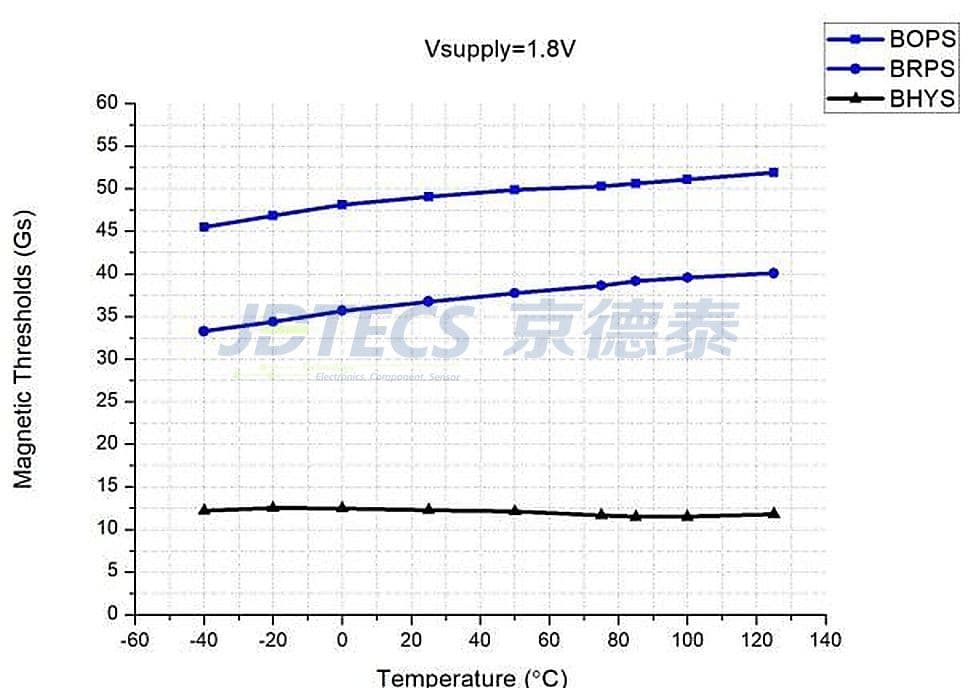

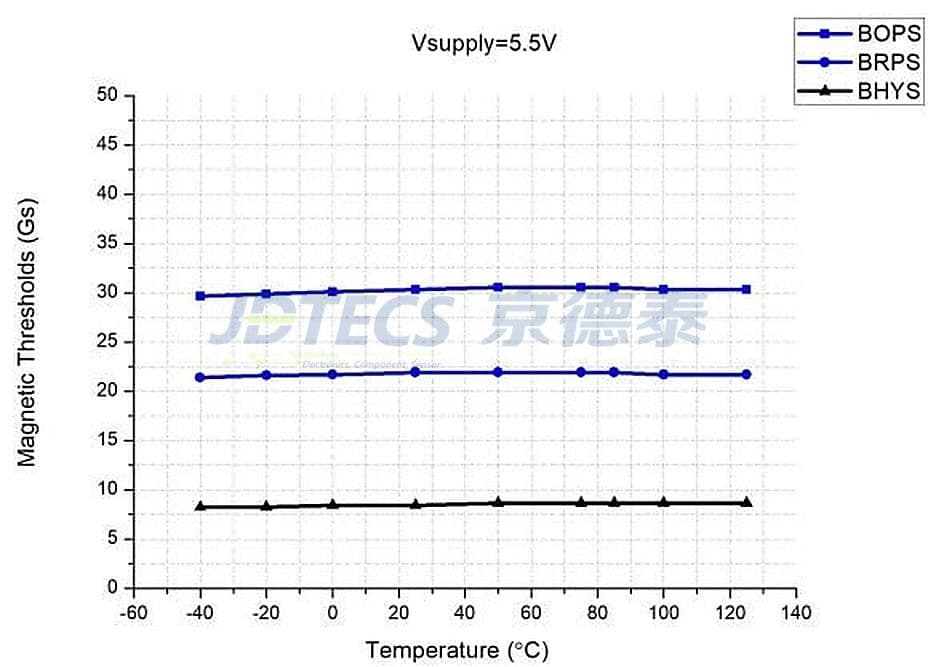

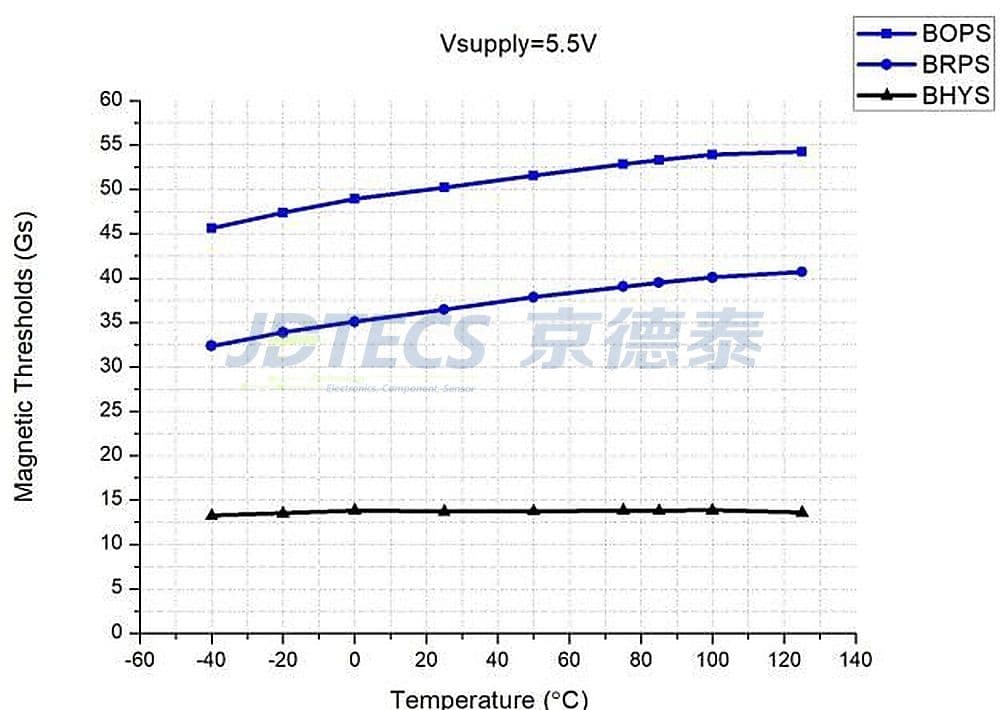

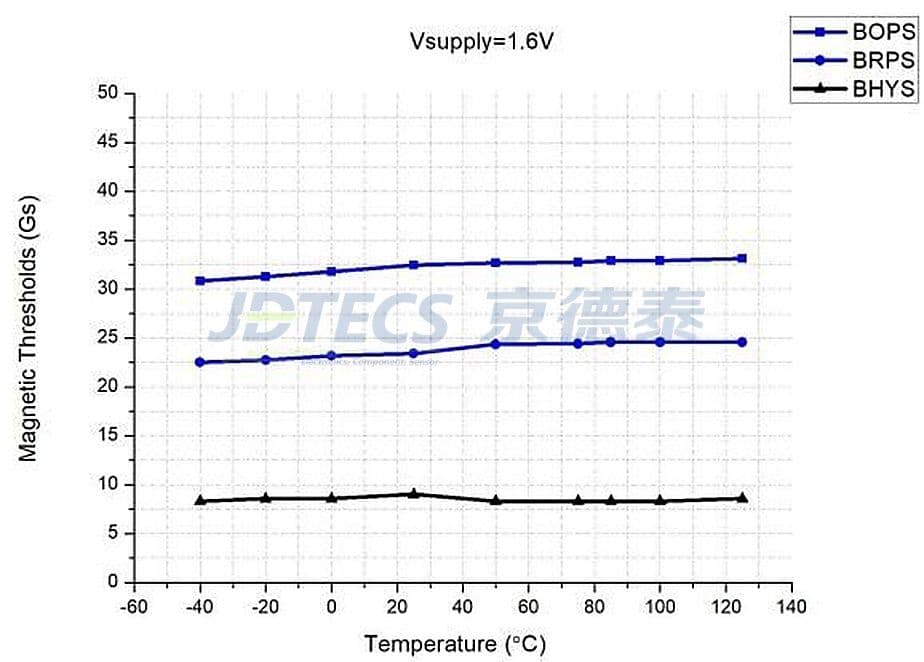

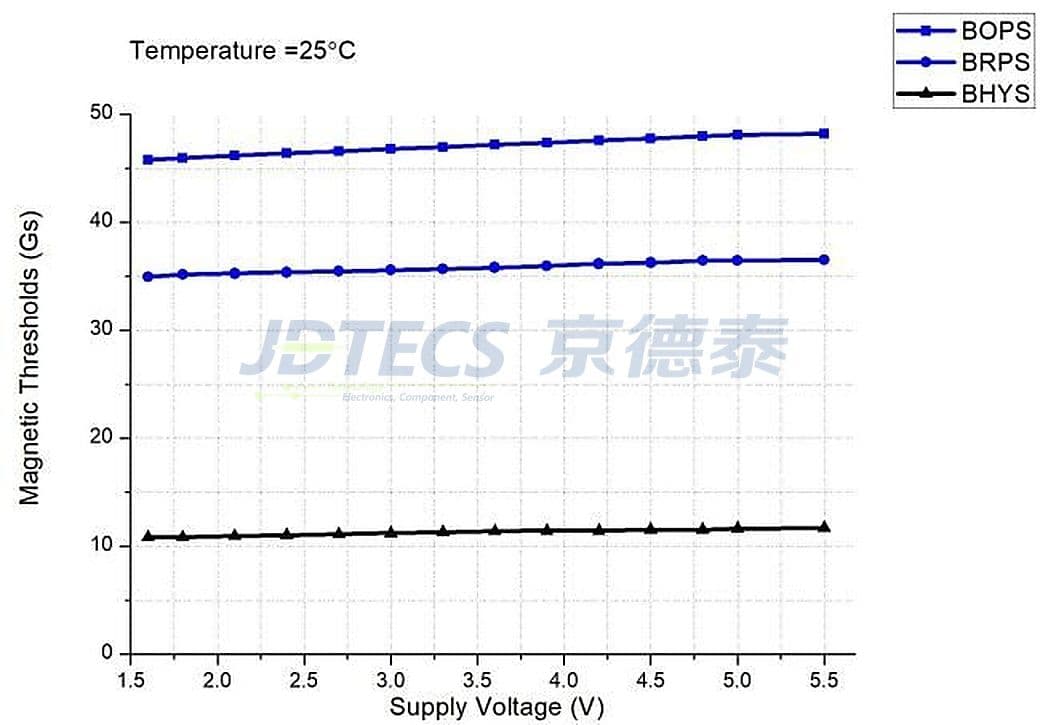

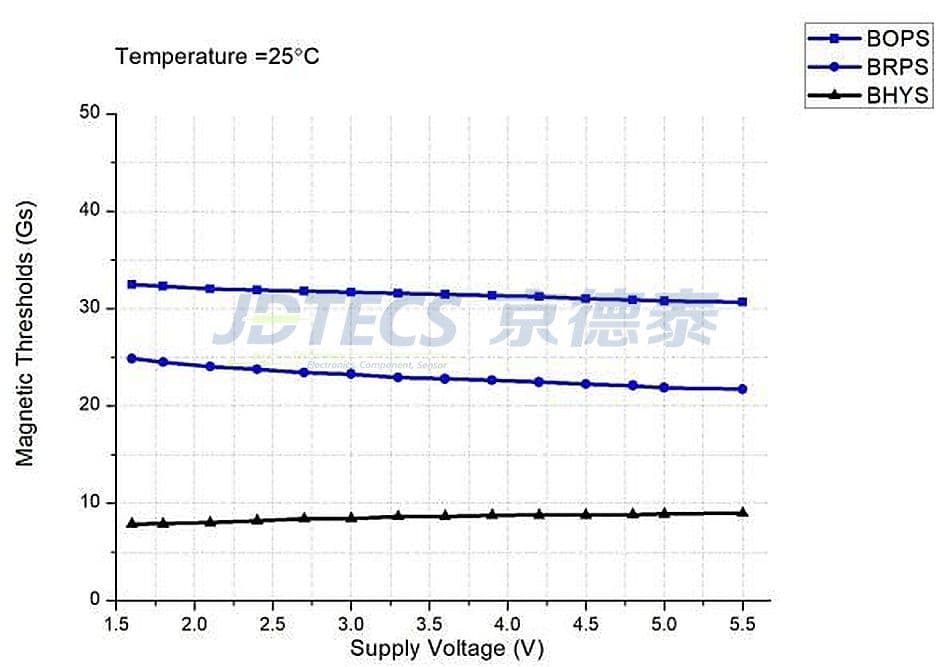

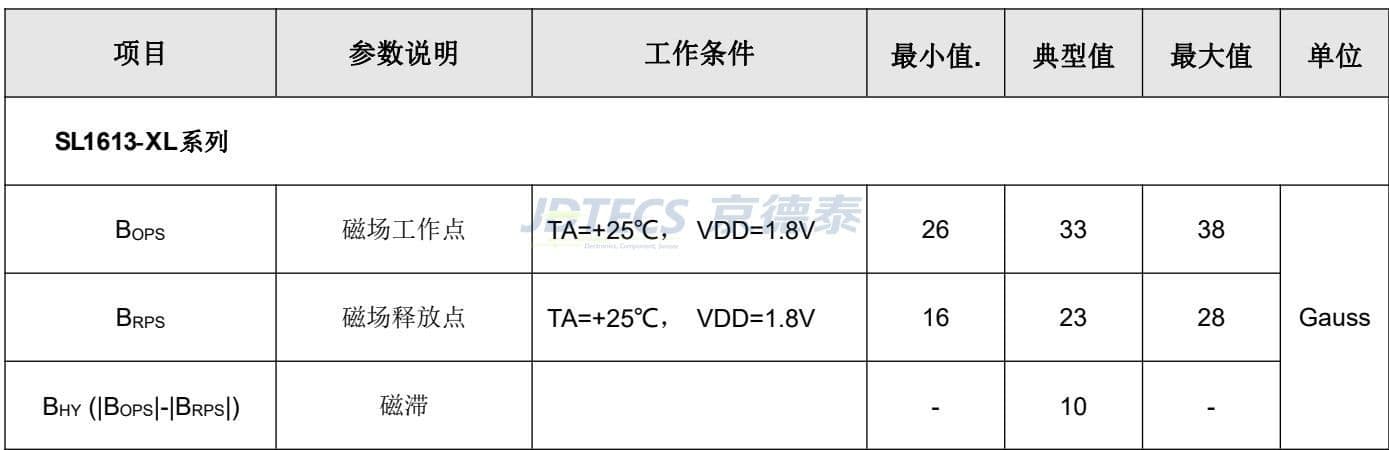

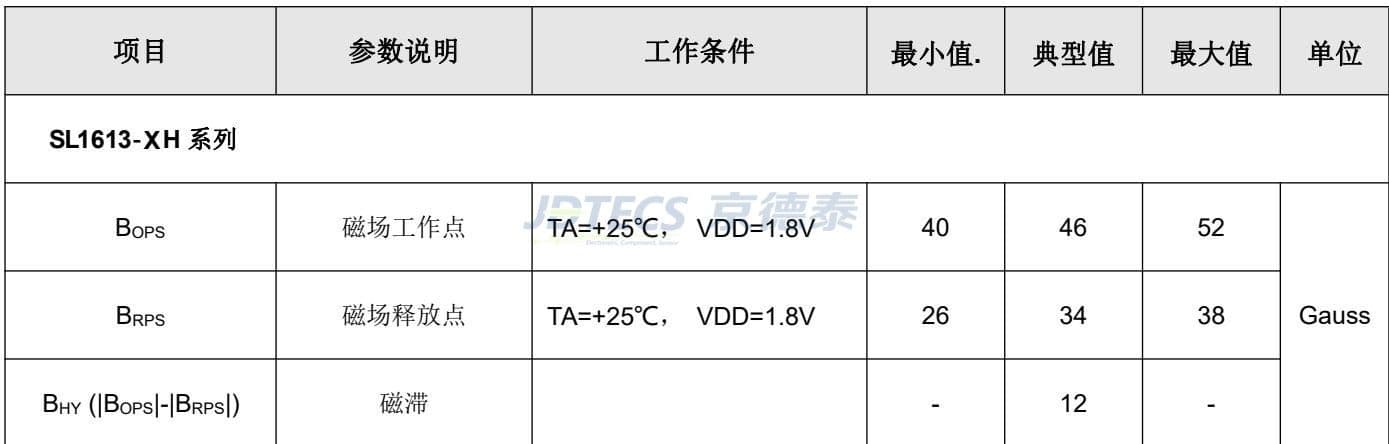

| 磁场工作点 (BOP) | 33 Gs (典型值) 或 46 Gs (典型值) | @VDD=1.8V, TA=25°C |
| 输出类型 | CMOS 推挽输出 | |
| 输出低电平 (VOL) | 0.02 V (典型值) | IOUT=1mA |
| 输出高电平 (VOH) | VDD - 0.02 V (典型值) | IOUT=1mA |
| 开关频率 | 5 Hz 或 20 Hz | 对应不同版本 |
| 工作温度范围 (TA) | -40°C ~ +85°C | |
| ESD (HBM) | 8000 V | |

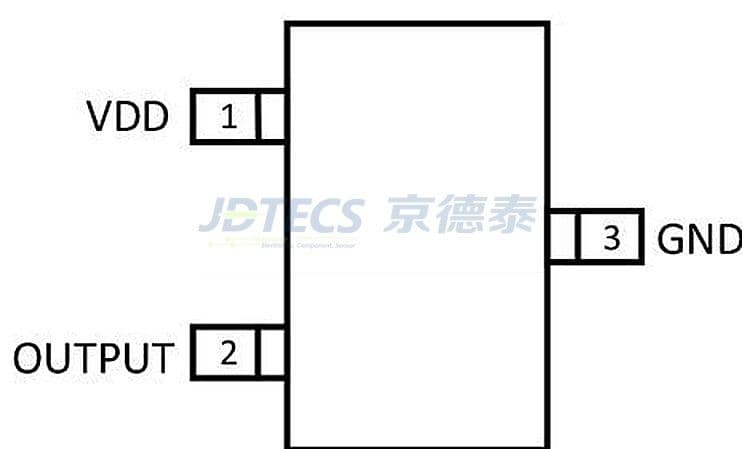

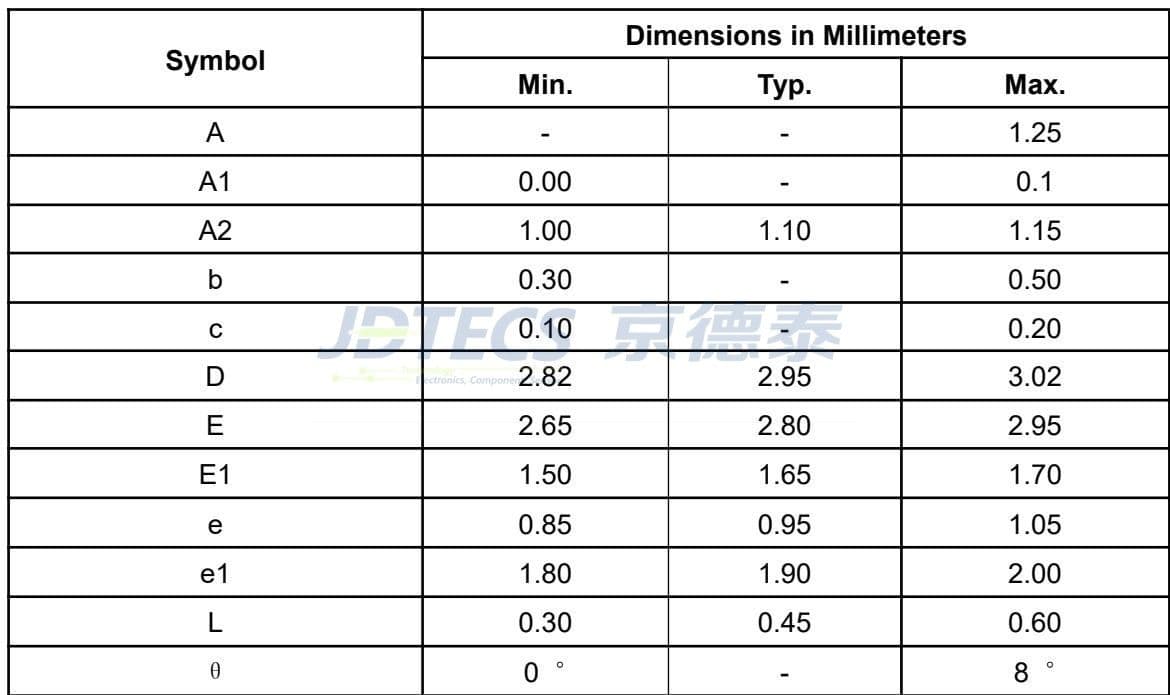

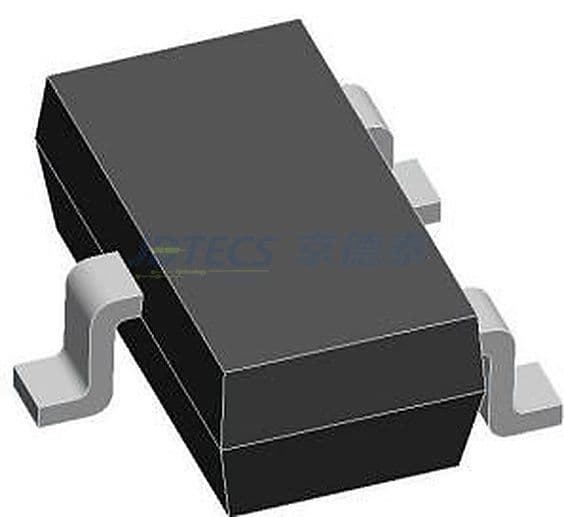

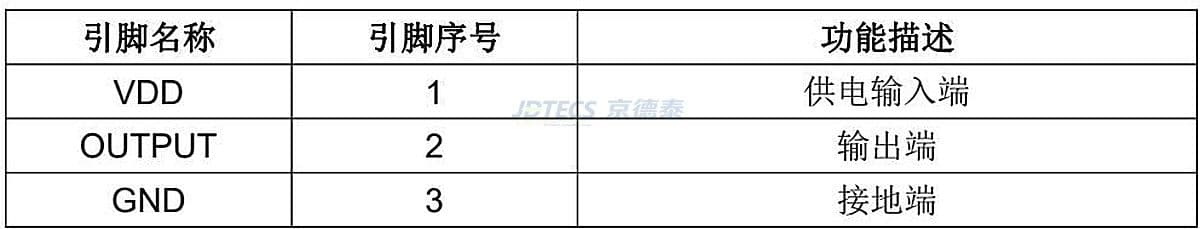

| 封装 | SOT-23 | 3引脚 |

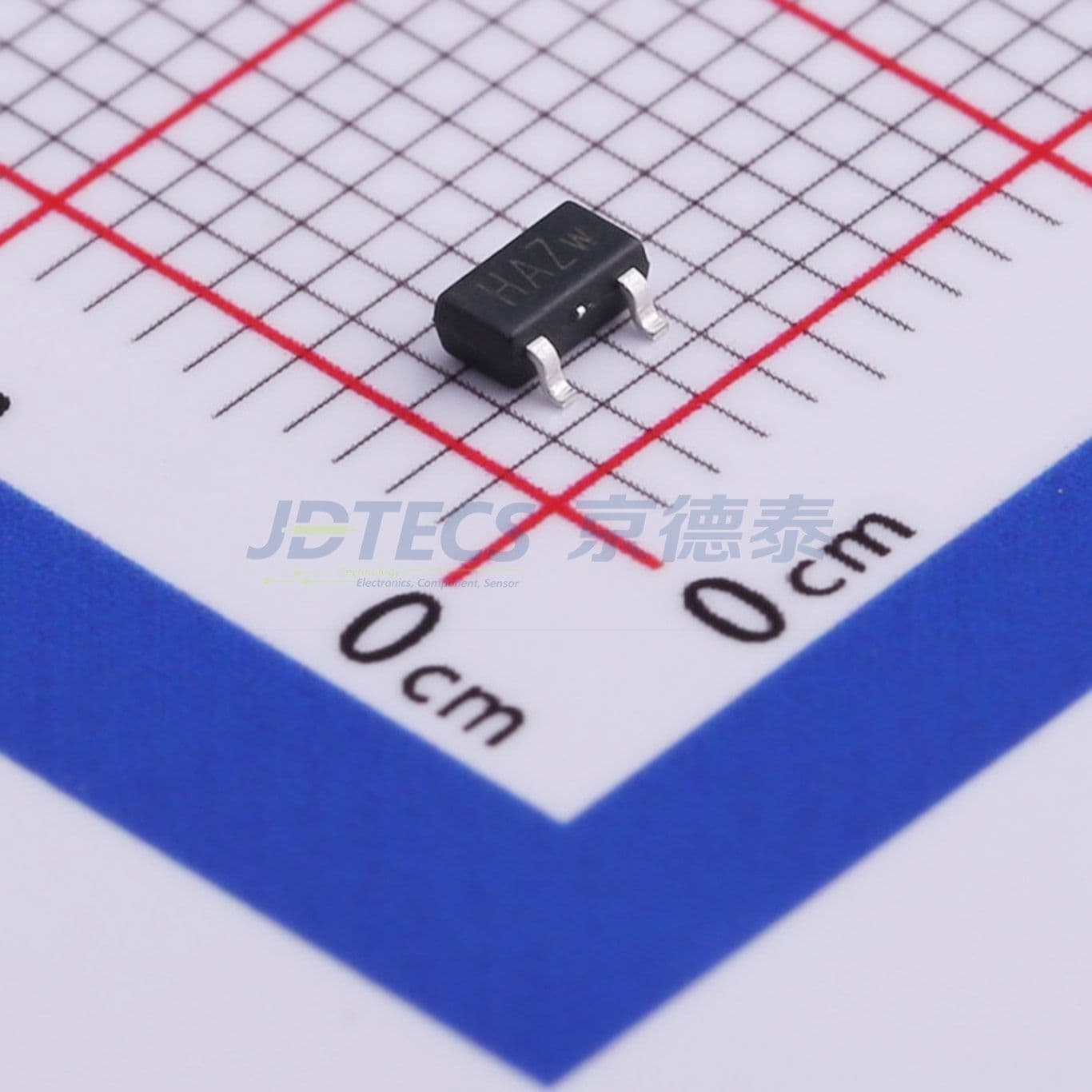

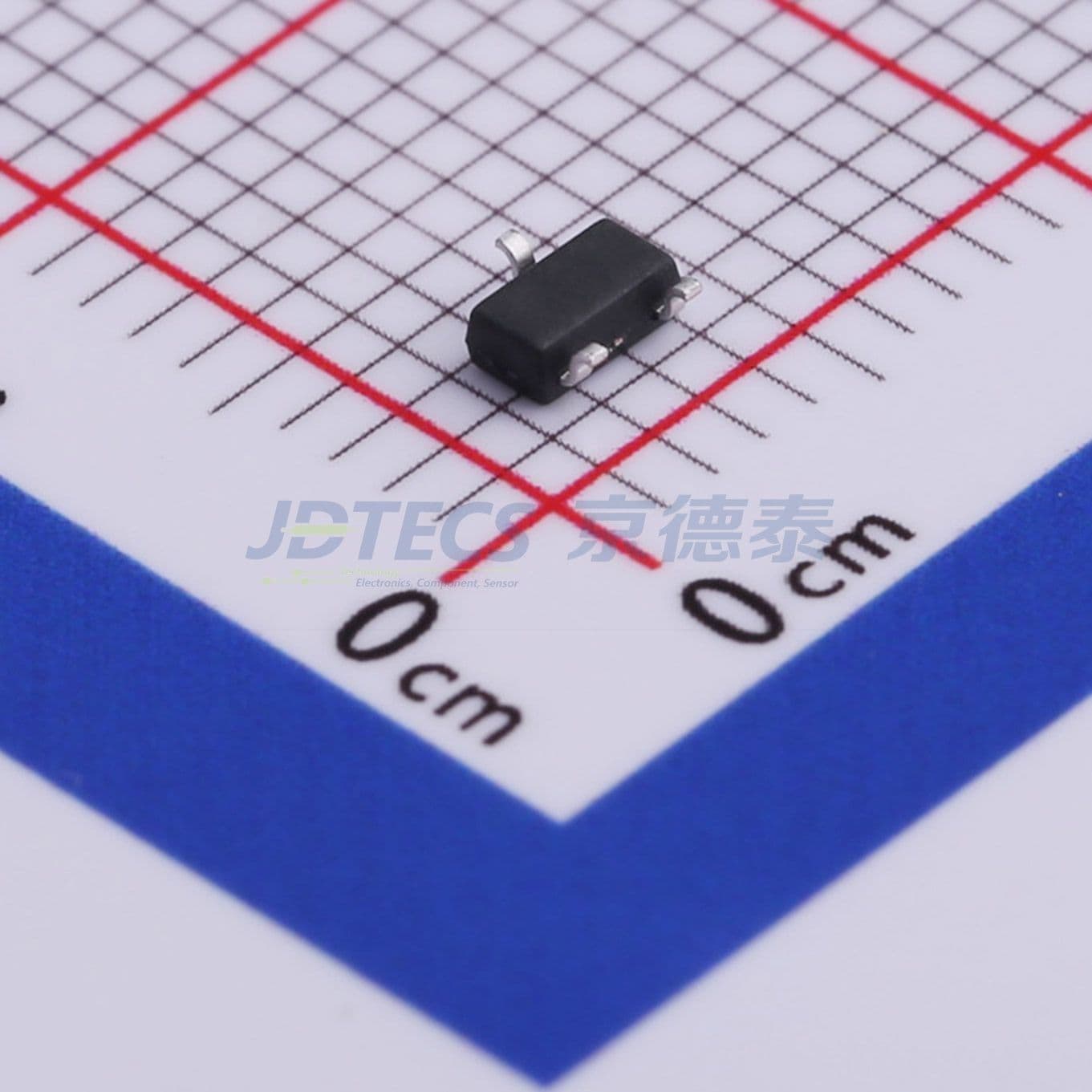

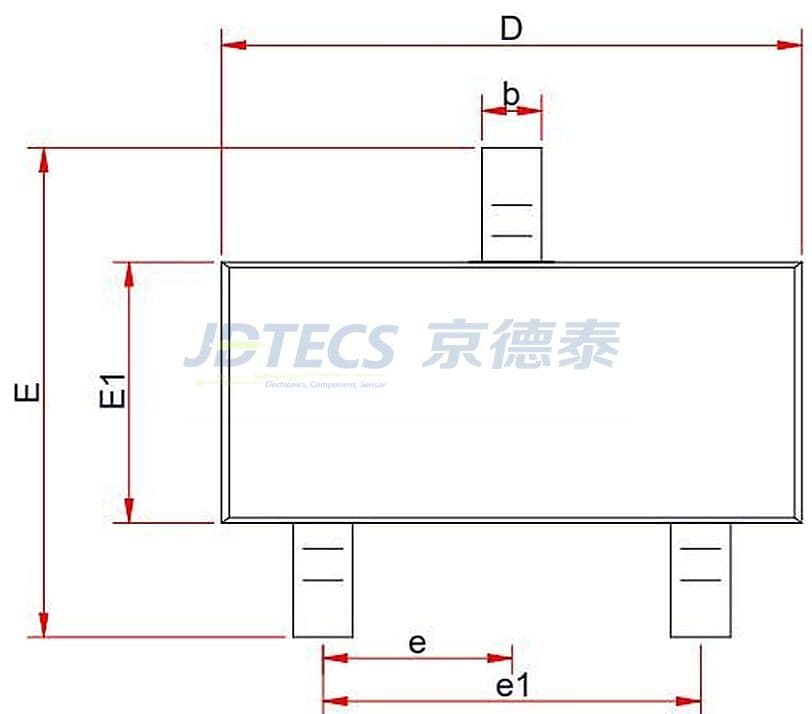

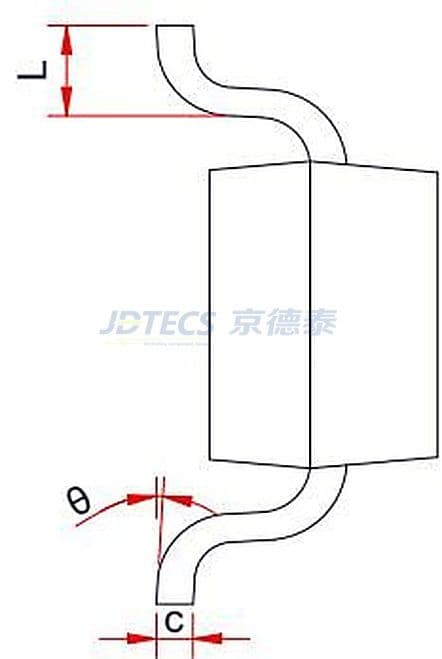

产品三视图
