SL1603系列低功耗全极霍尔开关传感器
SL1603是一款专为空间紧凑和电池供电系统设计的超低功耗全极霍尔开关传感器。它提供宽工作电压范围、可选的磁场阈值和开关频率，采用CMOS推挽输出和SOT-23封装，适用于各种非接触式位置检测应用。
下载规格书 PDF产品特点 / Product Features

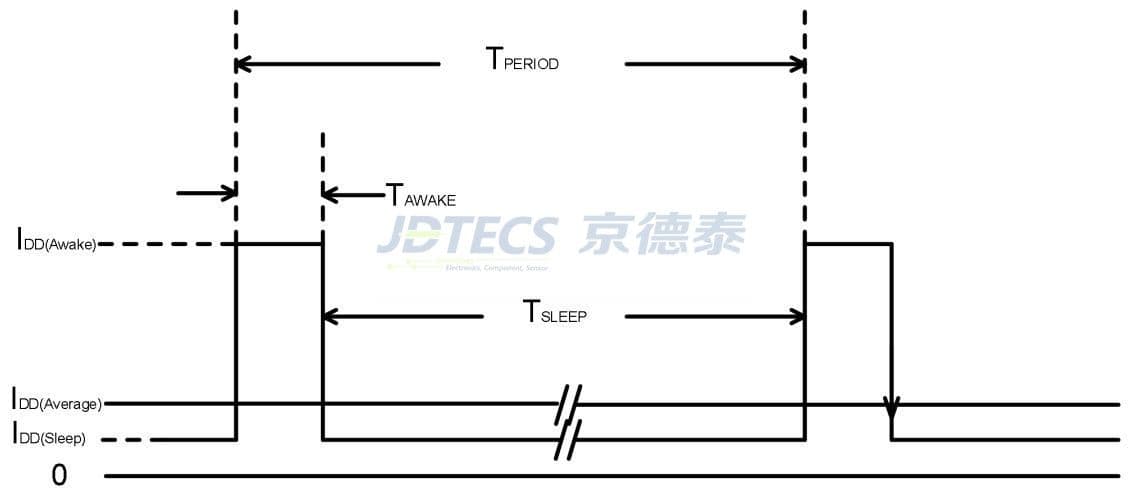

- ◆ 超低功耗（典型值1.6uA@1.8V/5Hz版本）
- ◆ 宽工作电压范围（1.6V至5.5V）

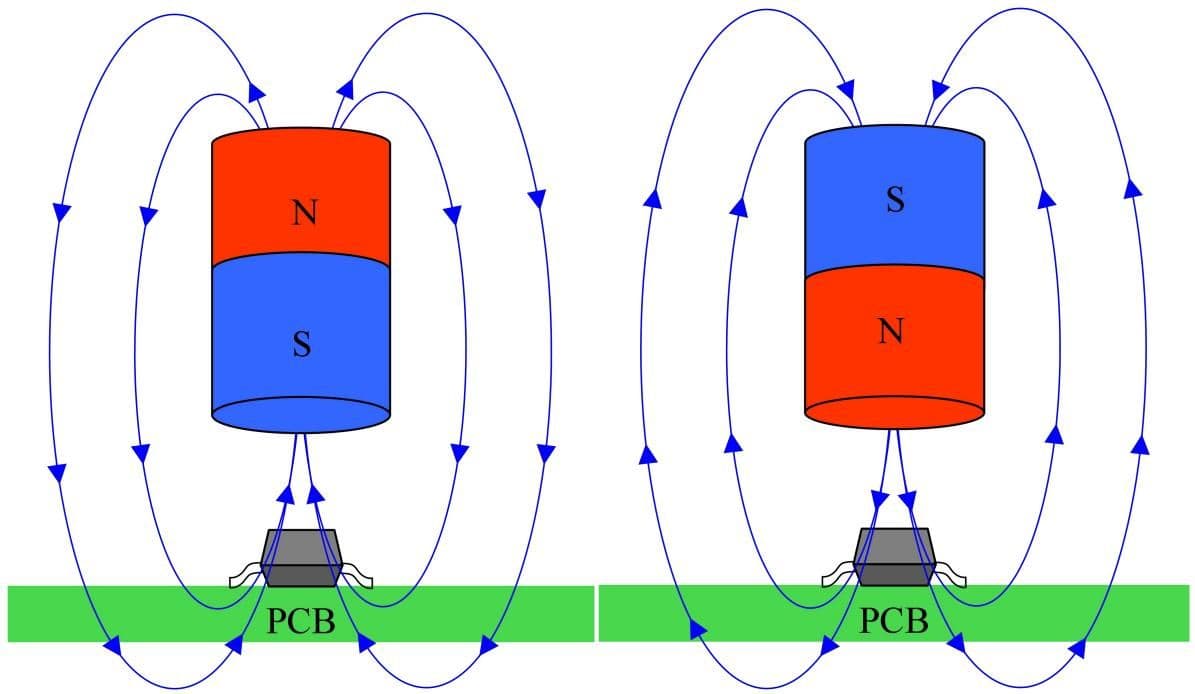

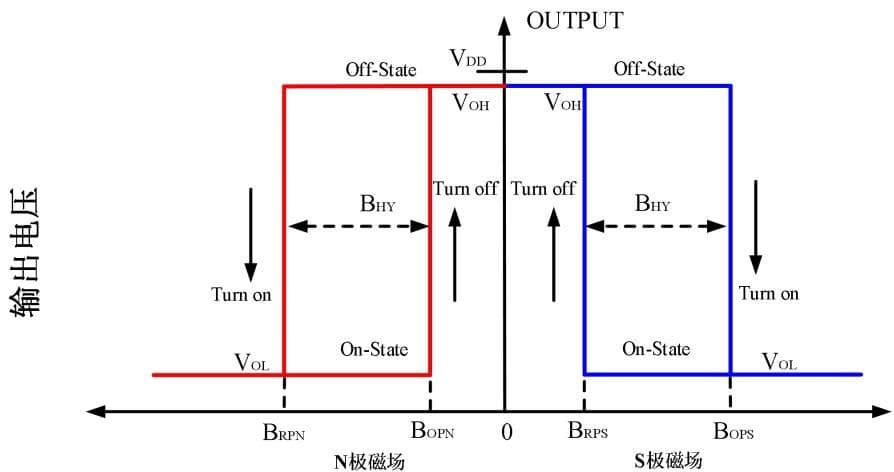

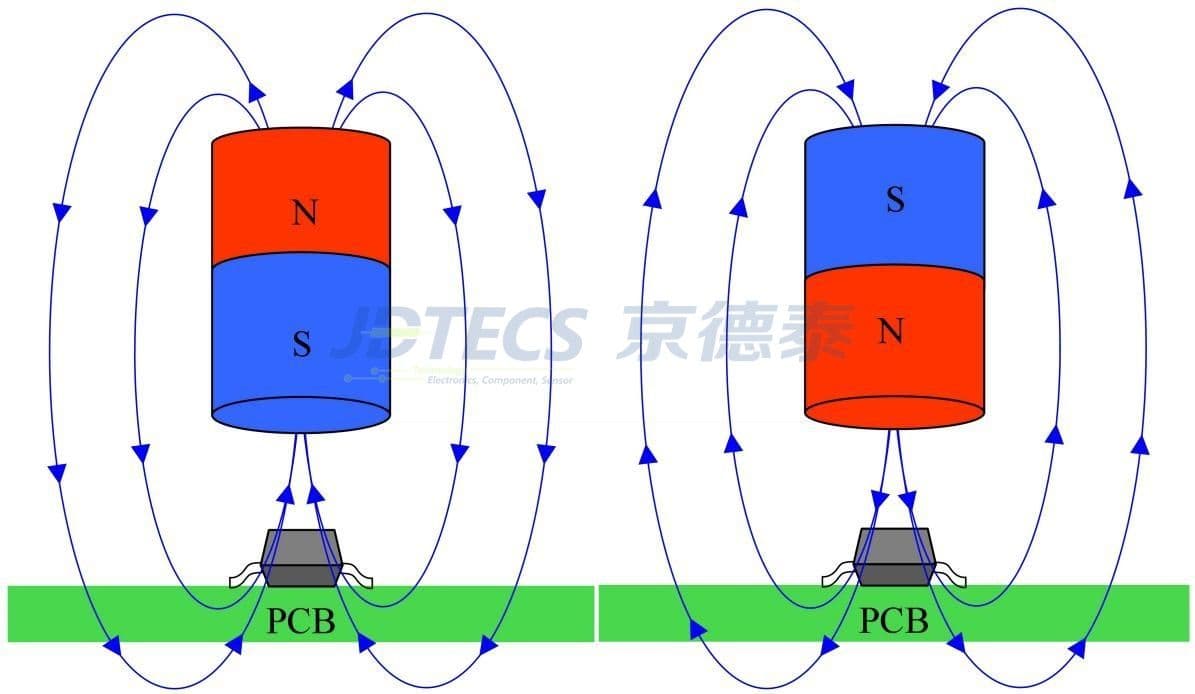

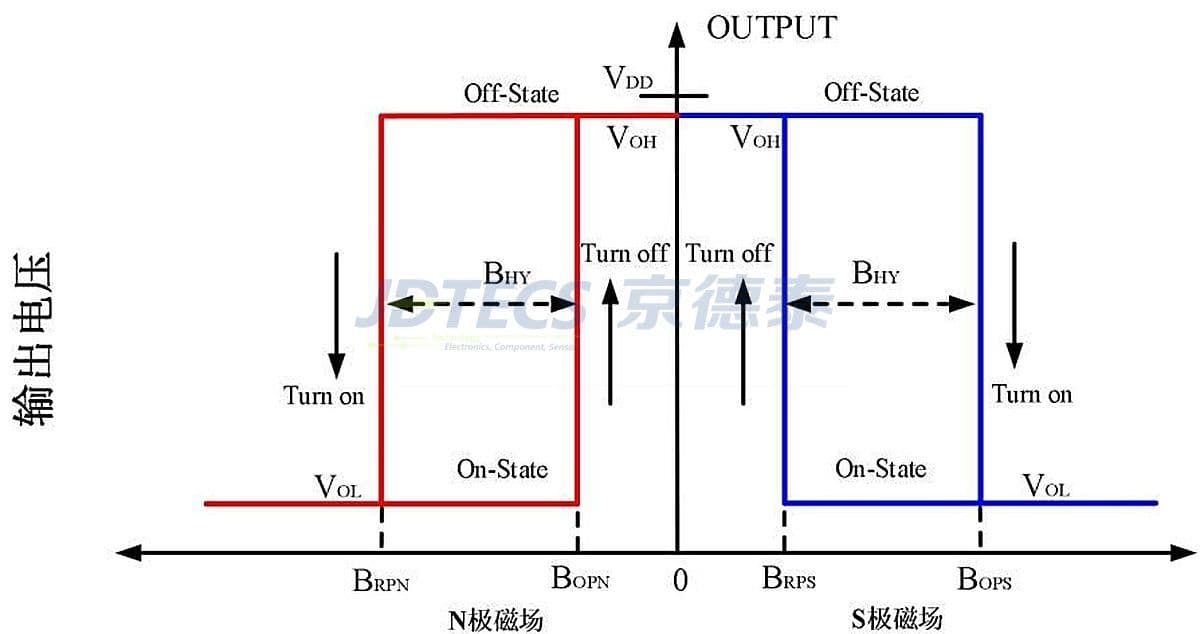

- ◆ 全极磁场检测（响应南极或北极）

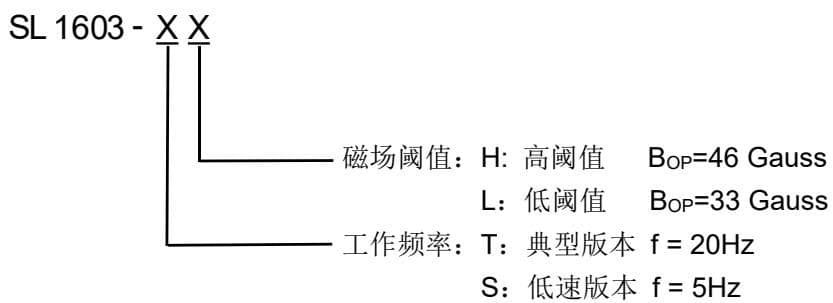

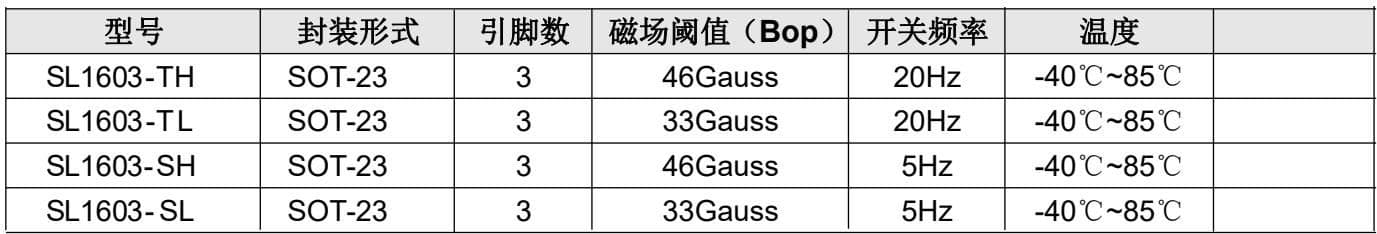

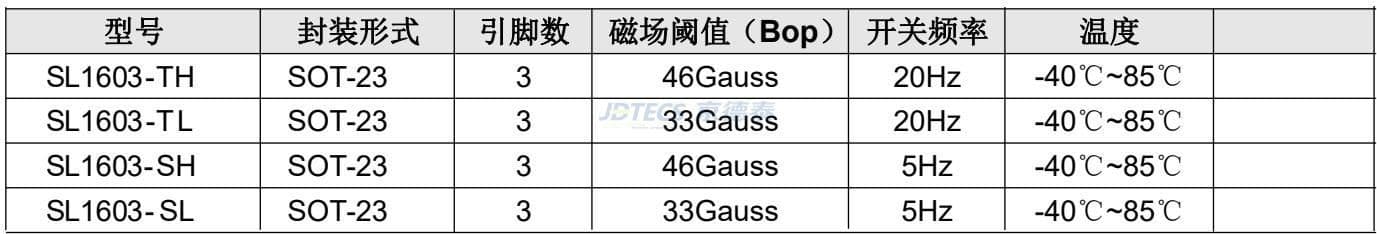

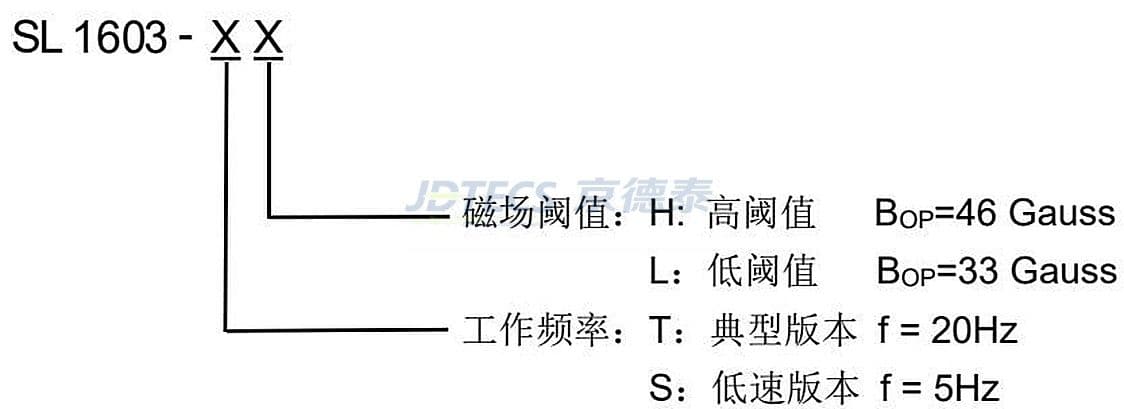

- ◆ 可选磁场阈值（33Gs低阈值或46Gs高阈值）
- ◆ 可选开关频率（5Hz或20Hz）
- ◆ CMOS推挽输出

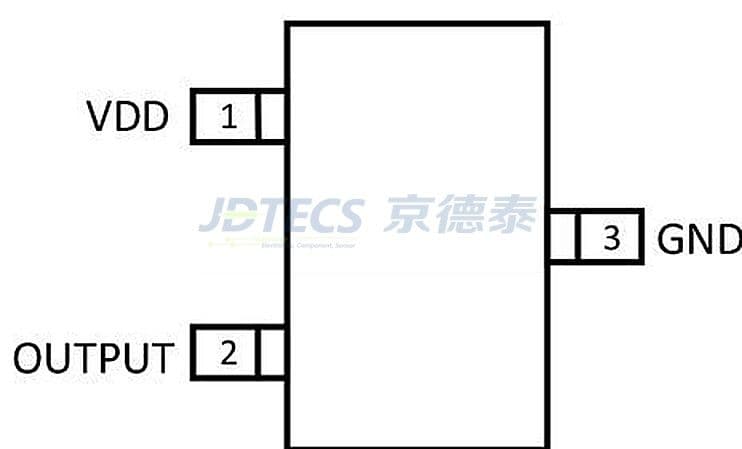

- ◆ 标准SOT-23-3L封装
- ◆ 工作温度范围：-40°C至85°C
- ◆ 卓越的ESD性能（HBM 8KV）

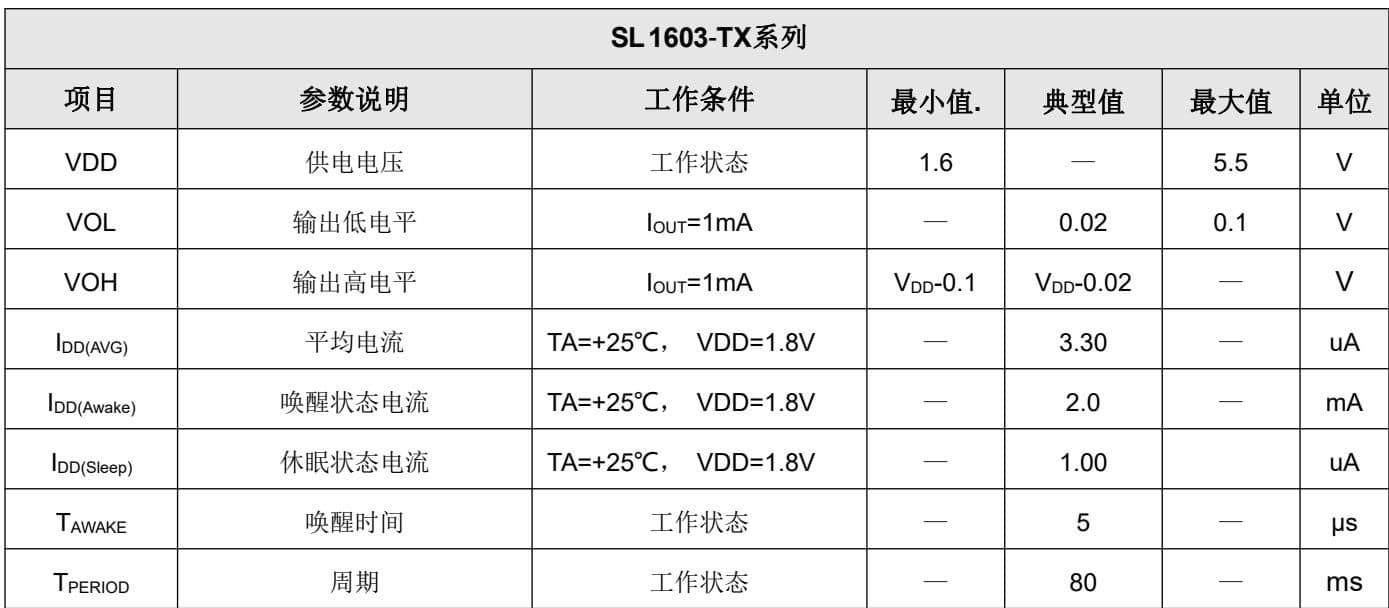

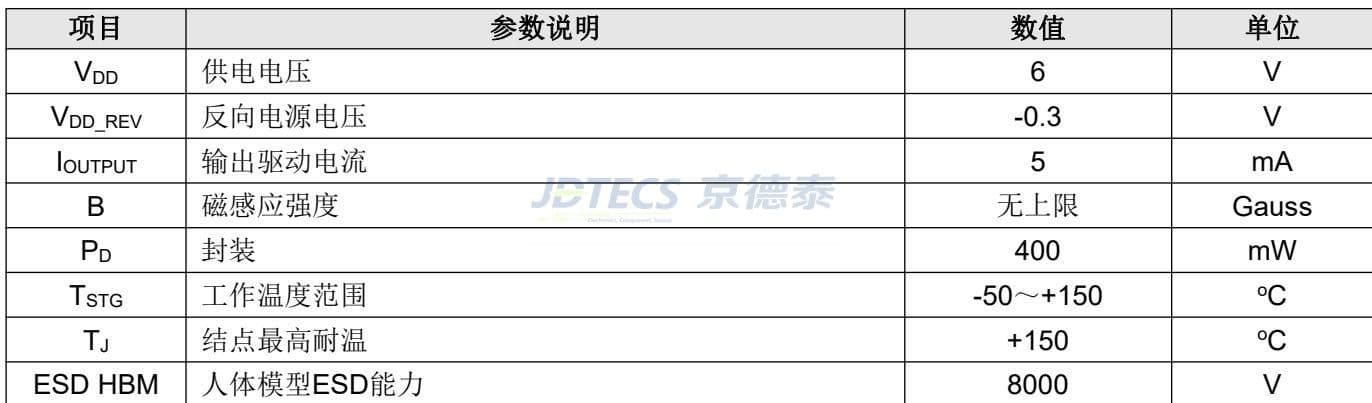

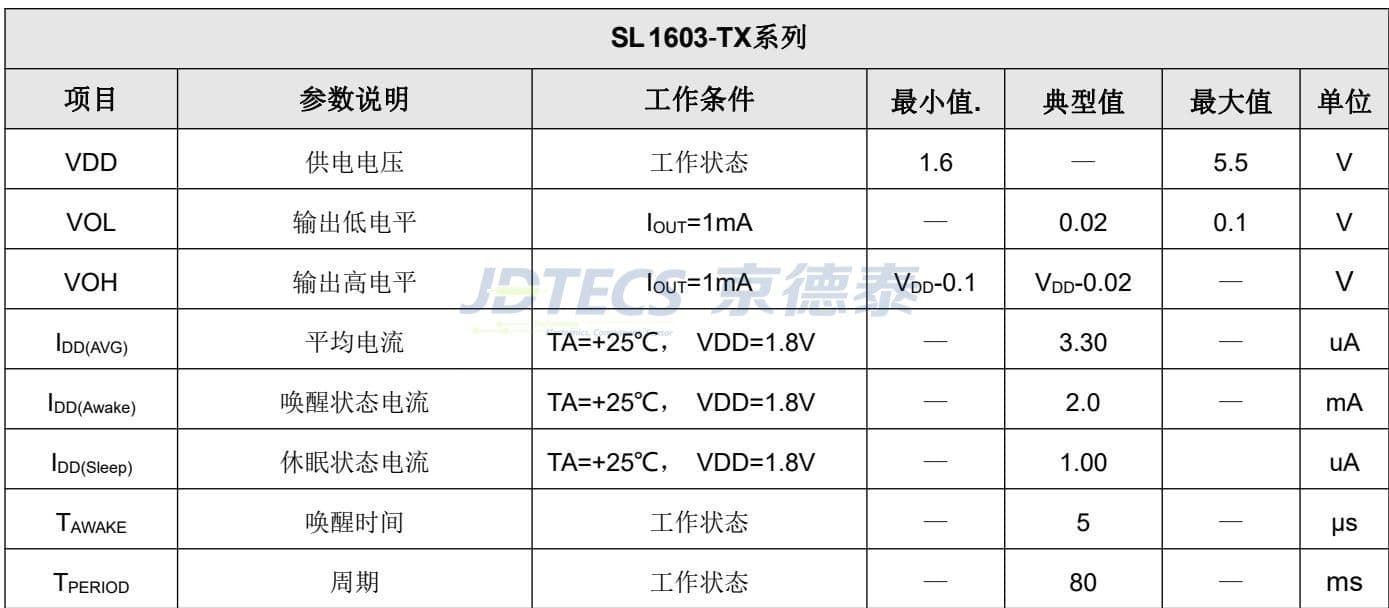

技术参数 / Technical Specification

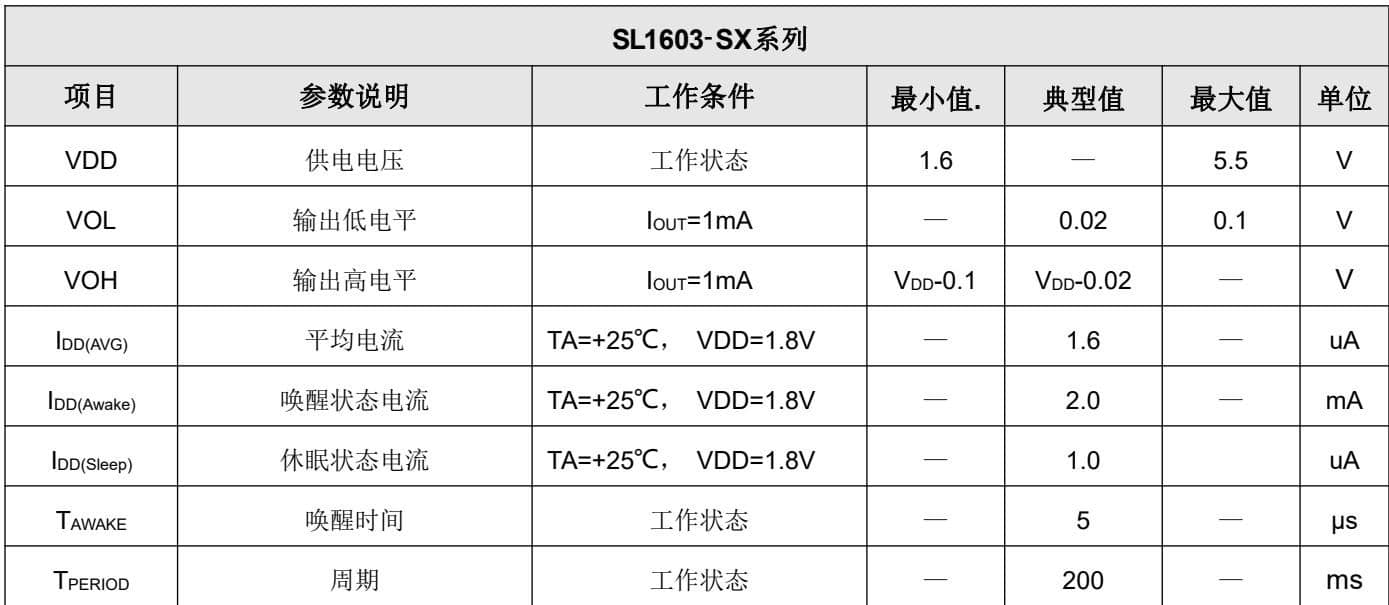

| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|

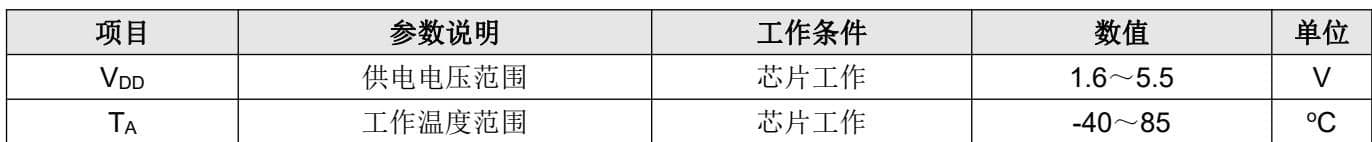

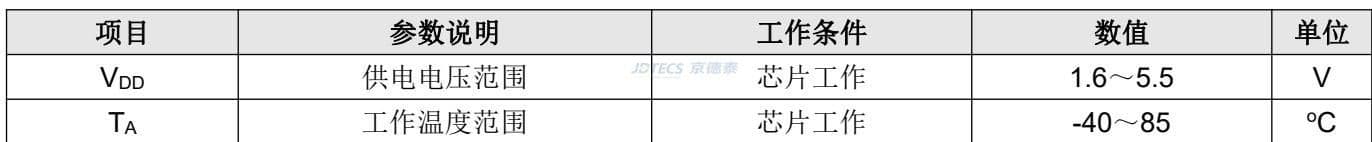

| 供电电压 (VDD) | 工作状态 | 1.6 | - | 5.5 | V |

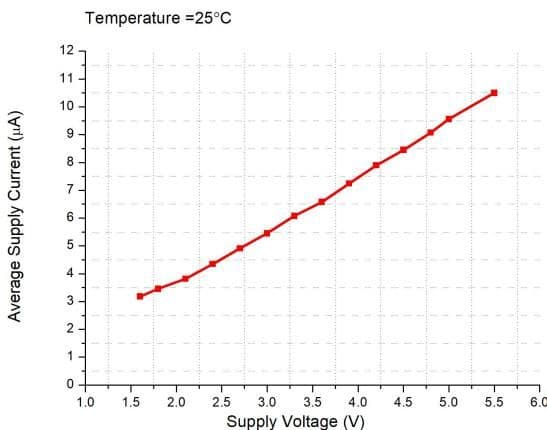

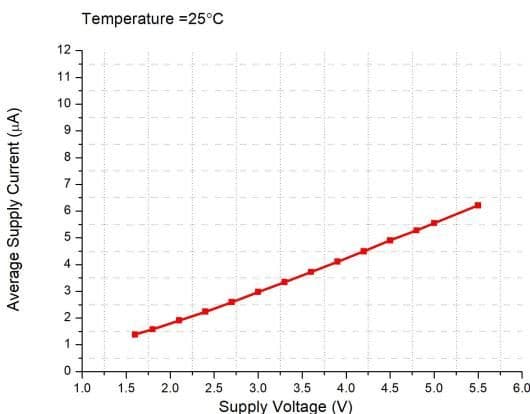

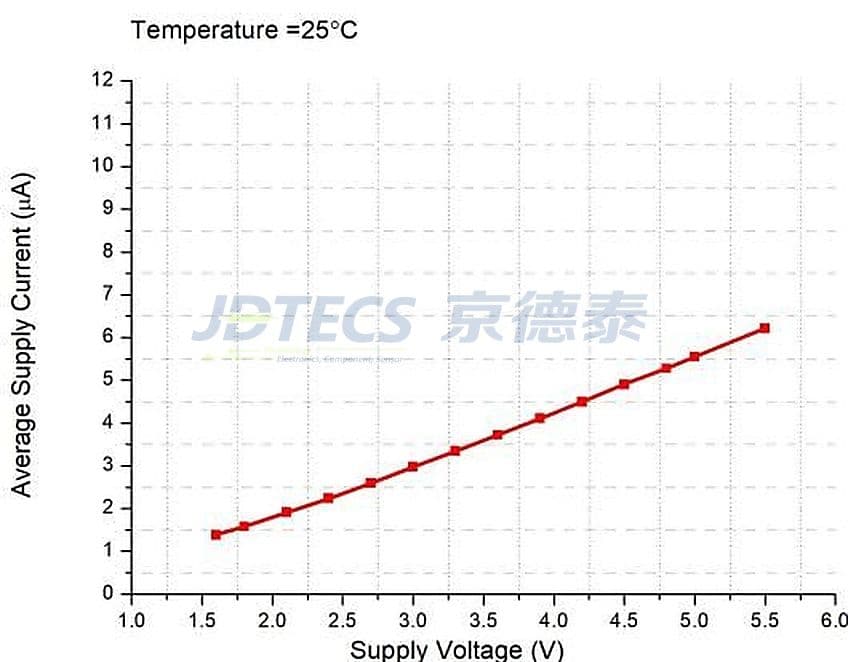

| 平均工作电流 (IDD(AVG)) | TA=25°C, VDD=1.8V (SL1603-SX系列) | - | 1.6 | - | uA |
| 平均工作电流 (IDD(AVG)) | TA=25°C, VDD=1.8V (SL1603-TX系列) | - | 3.3 | - | uA |
| 输出低电平 (VOL) | IOUT=1mA | - | 0.02 | 0.1 | V |
| 输出高电平 (VOH) | IOUT=1mA | VDD-0.1 | VDD-0.02 | - | V |

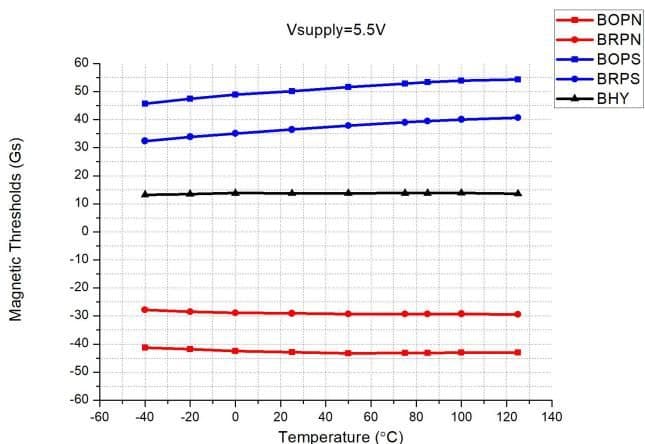

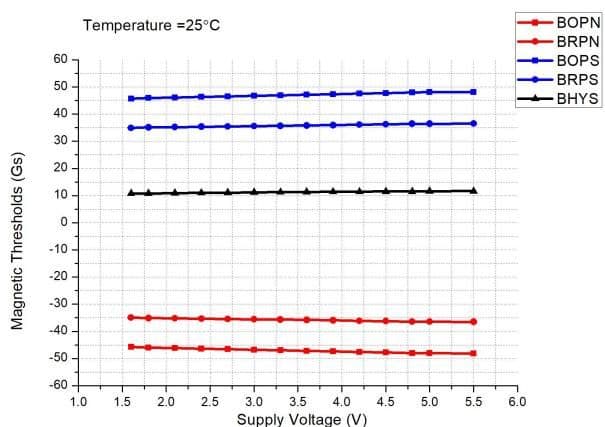

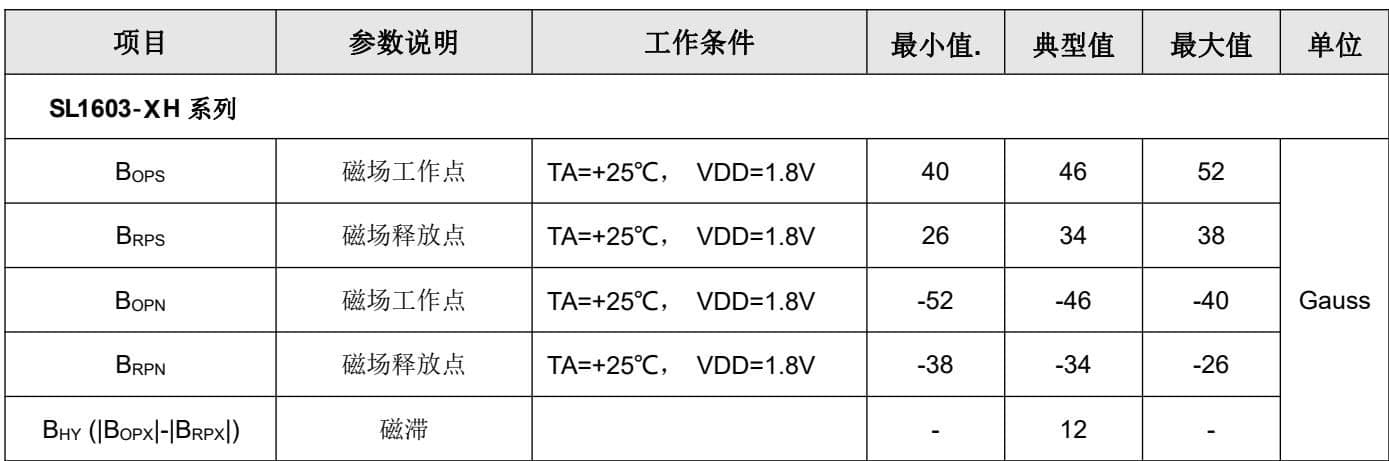

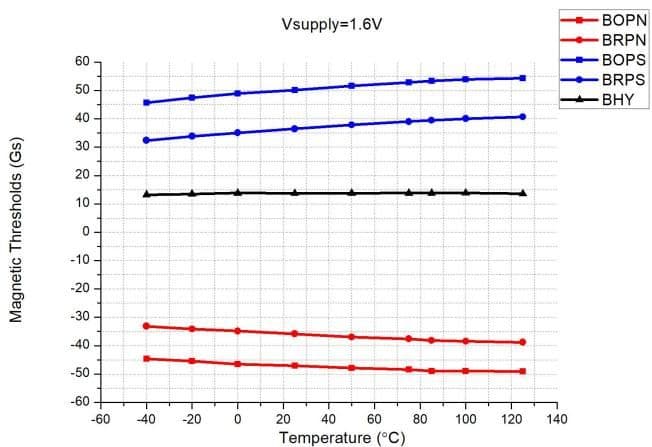

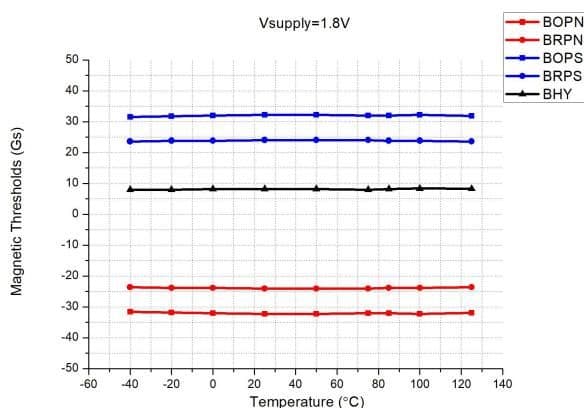

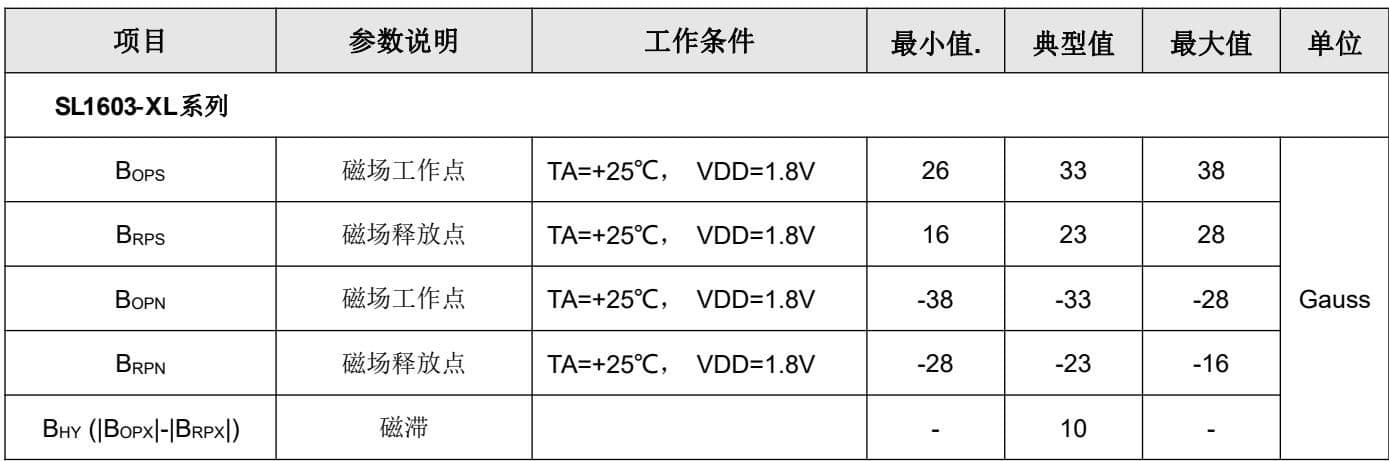

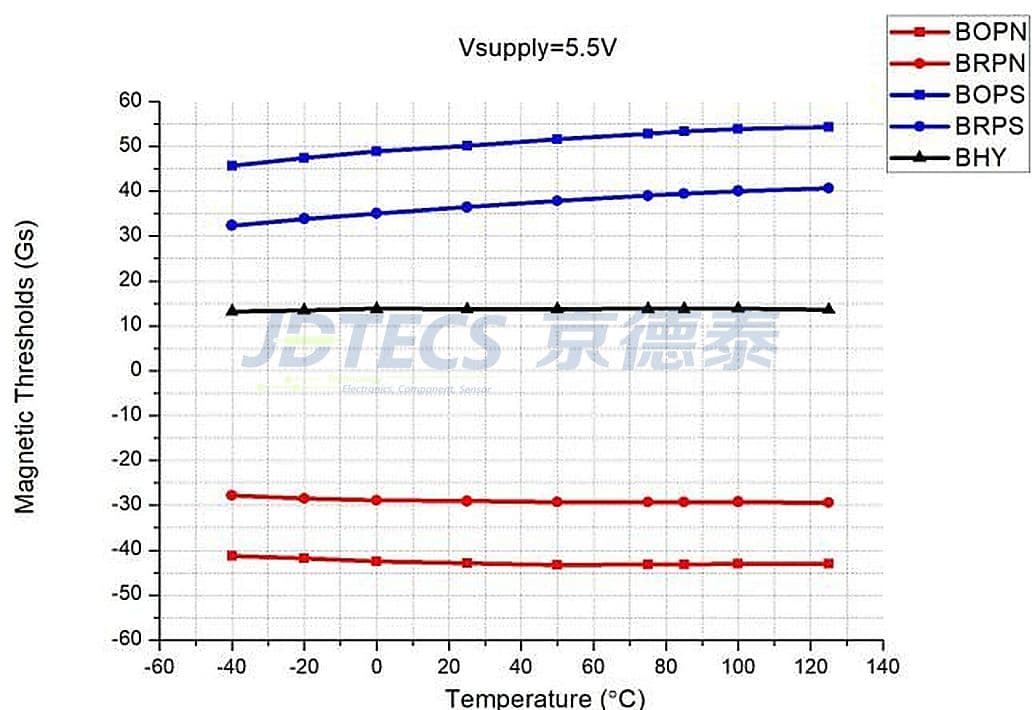

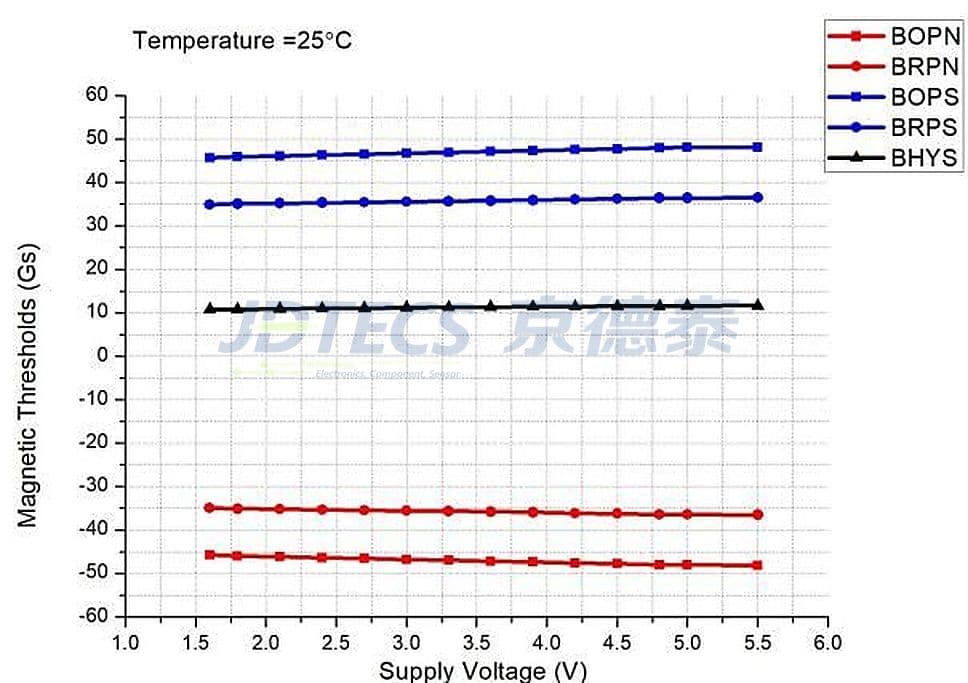

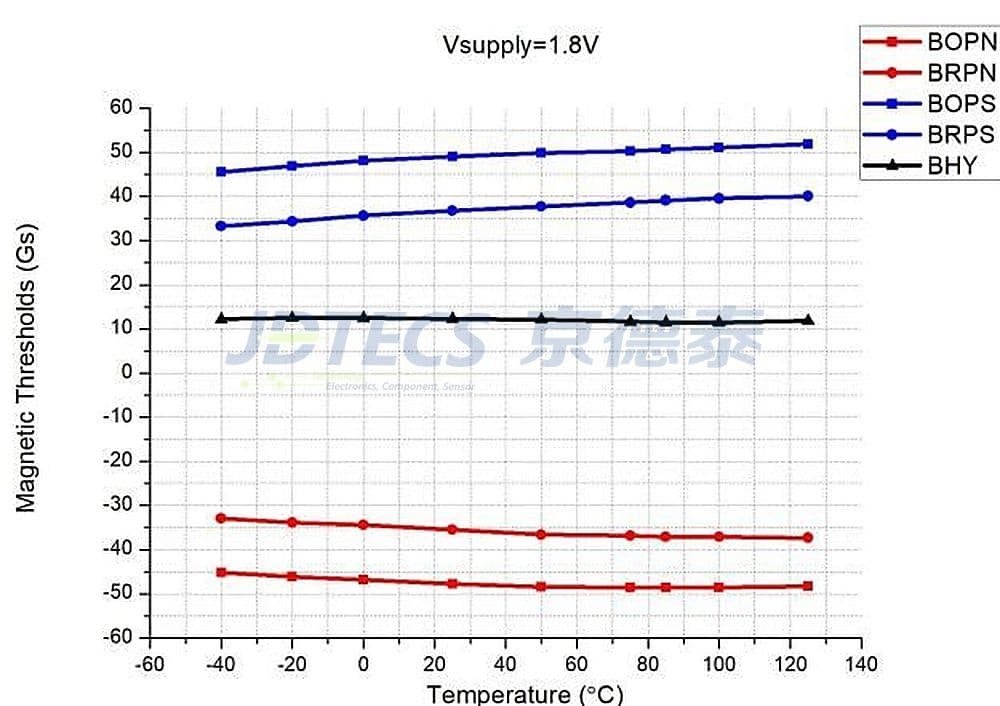

| 磁场工作点 (BOP) | TA=25°C, VDD=1.8V (高阈值XH系列) | 40 | 46 | 52 | Gauss |
| 磁场工作点 (BOP) | TA=25°C, VDD=1.8V (低阈值XL系列) | 26 | 33 | 38 | Gauss |
| 工作温度范围 (TA) | - | -40 | - | 85 | °C |
| ESD (HBM) | - | - | 8000 | - | V |
| 封装 | - | - | SOT-23-3L | - | - |

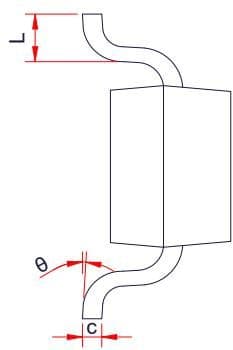

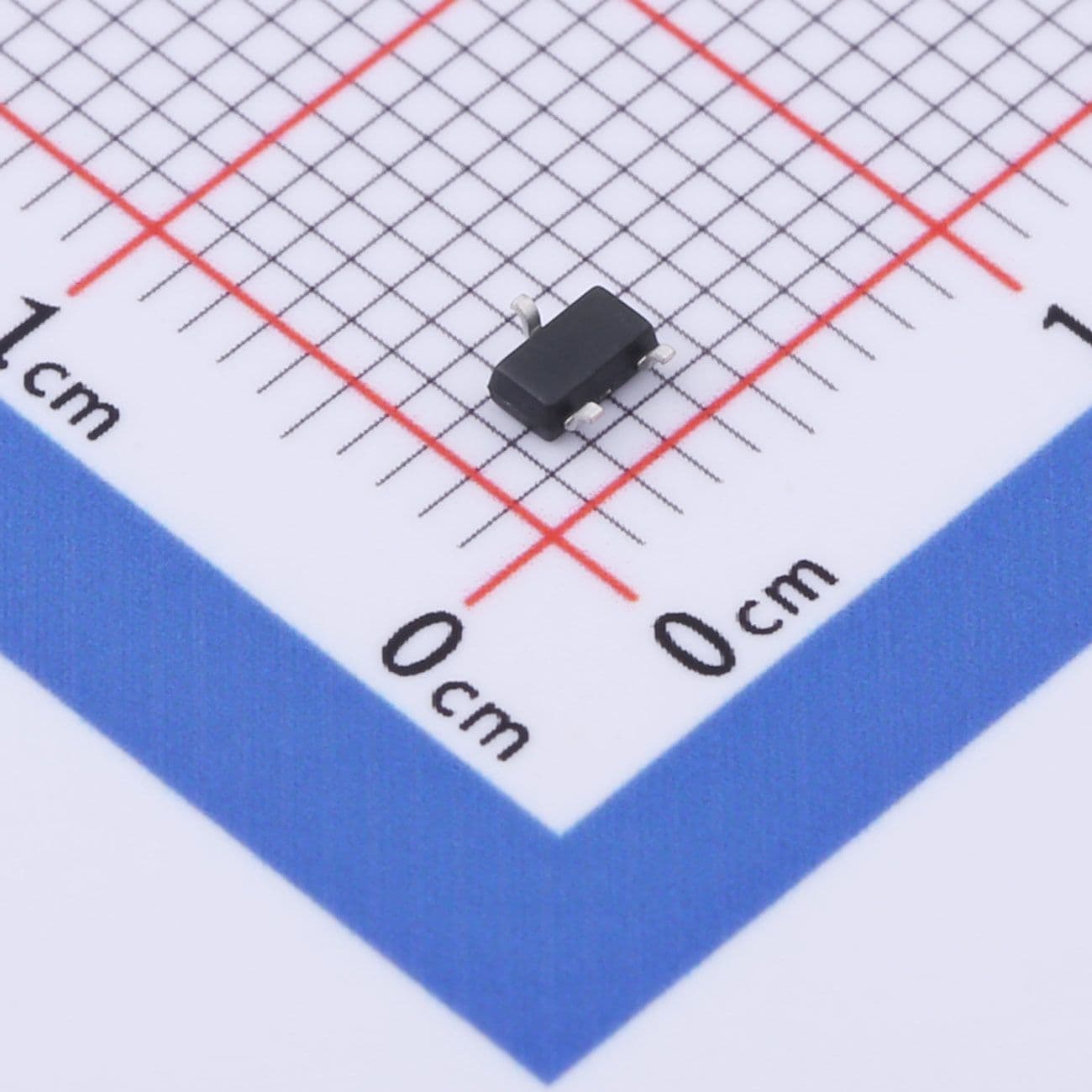

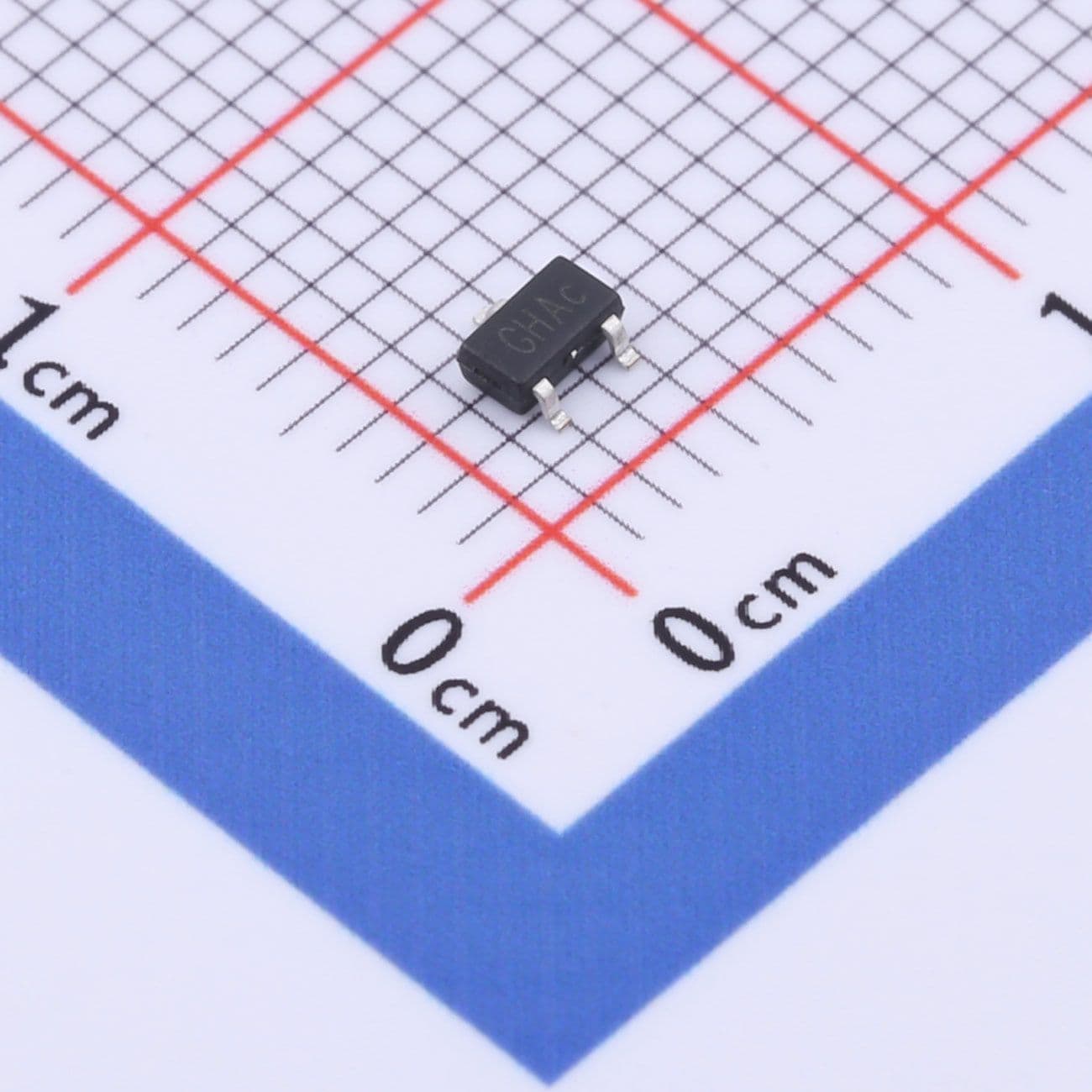

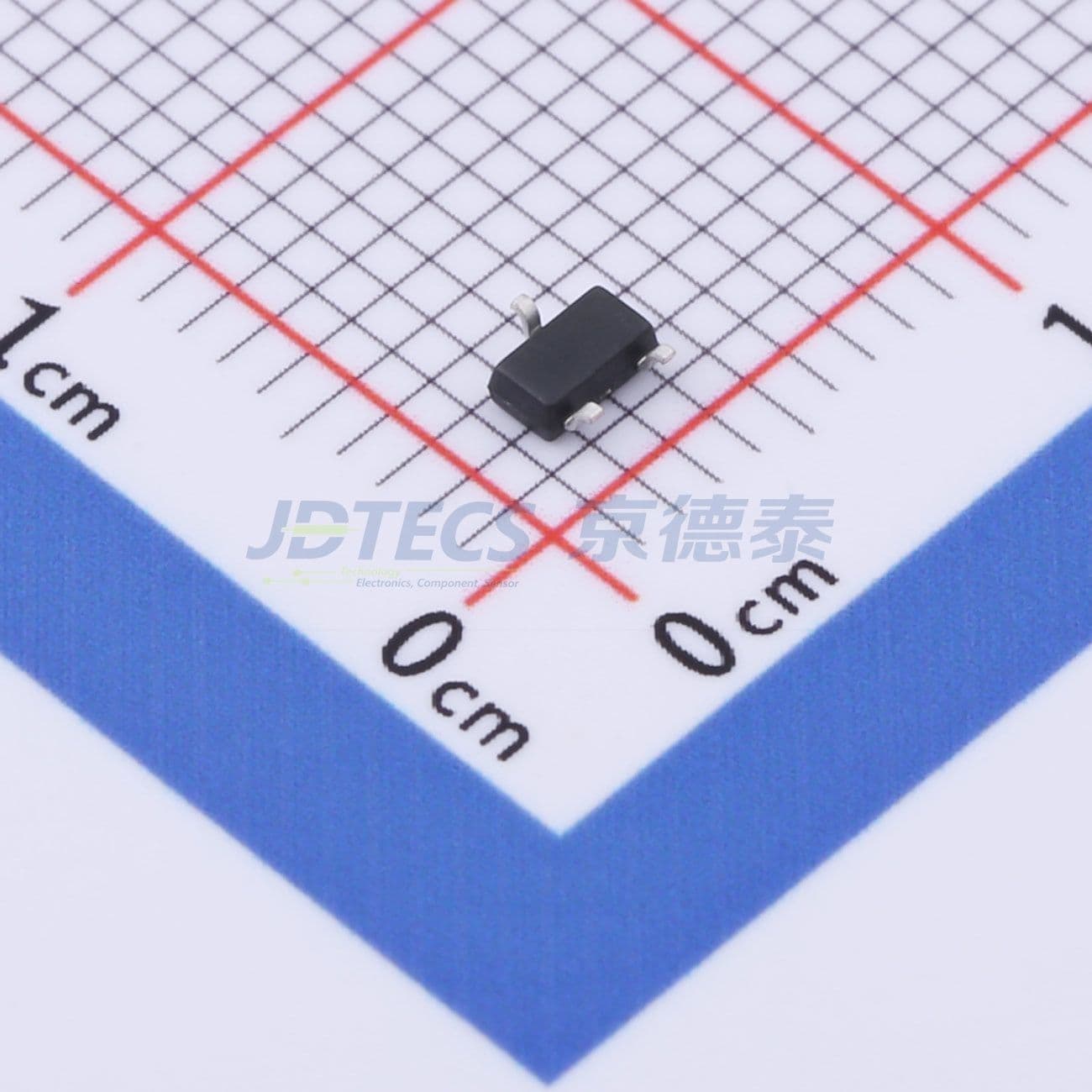

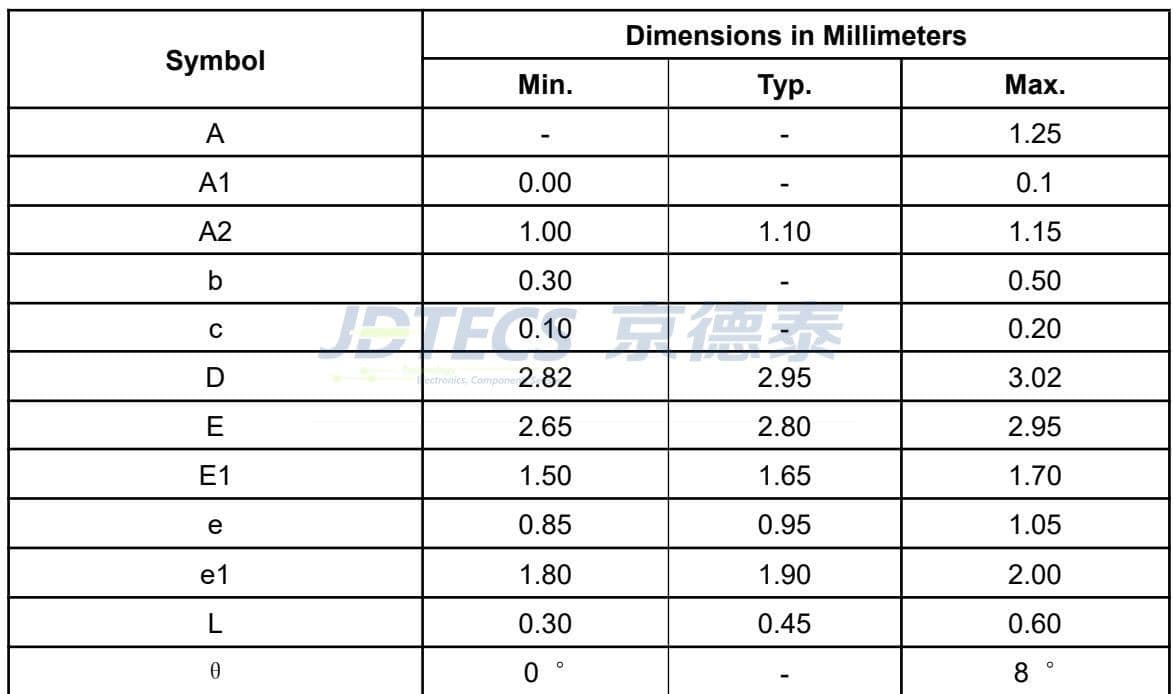

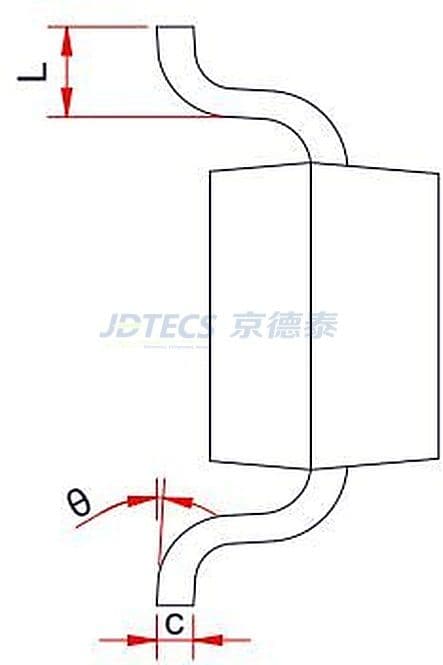

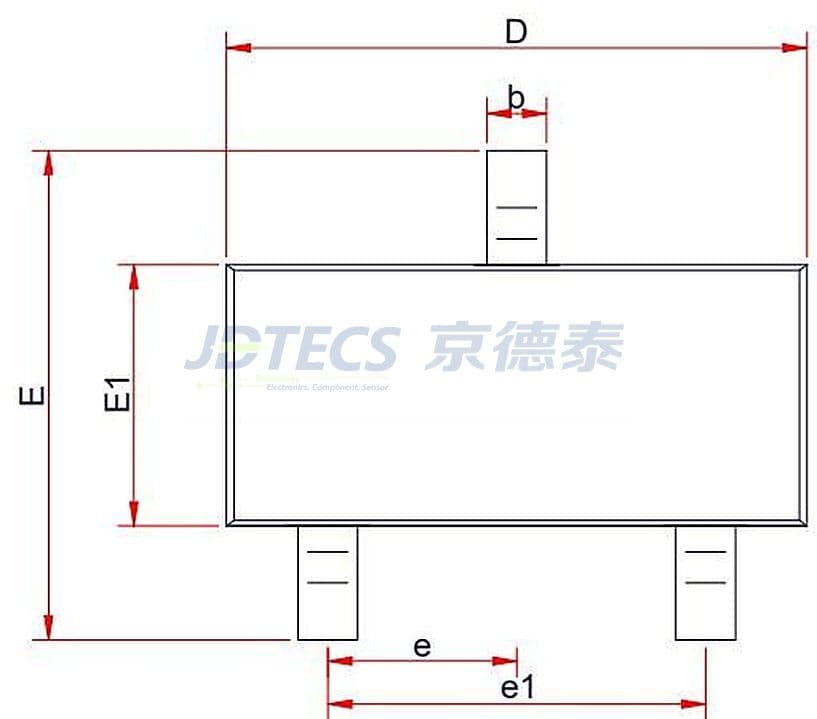

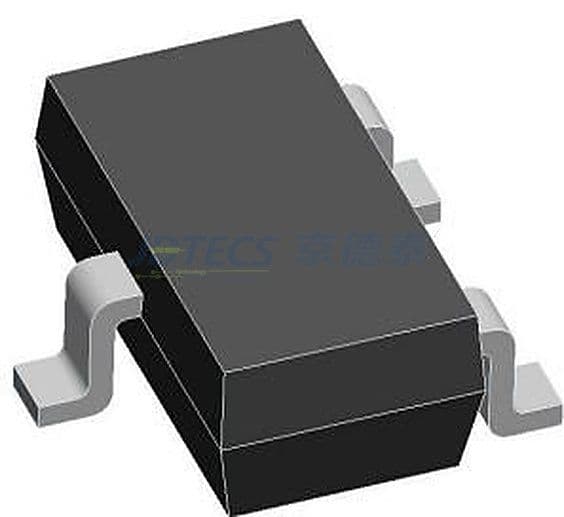

产品三视图
