光电耦合器系列

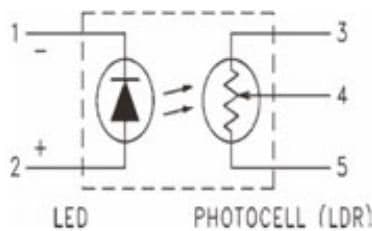

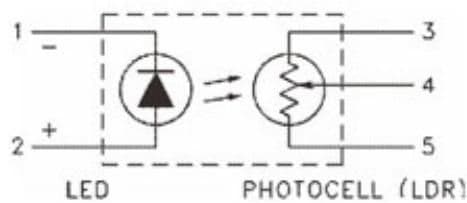

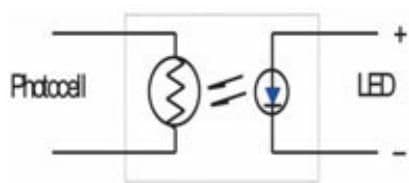

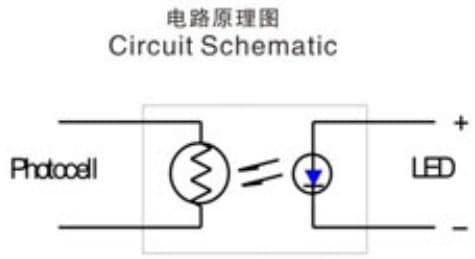

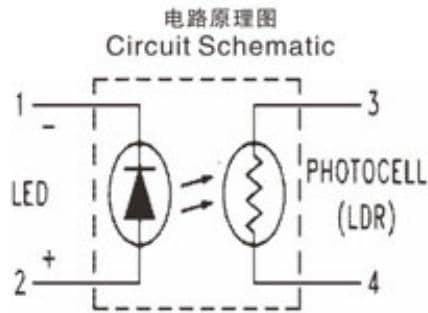

光电耦合器是以光为媒介来传输电信号的器件，将发光器与受光器封装在同一管壳内。当LED电流为“关”时，光敏电阻阻值高；当LED电流为“开”时，光敏电阻阻值低。该系列包含多种型号，适用于不同的电阻和电流条件。
下载规格书 PDF产品特点 / Product Features
- ◆ 以光为媒介实现电信号隔离传输
- ◆ 发光器与受光器集成封装
- ◆ 亮电阻和暗电阻范围广，适应不同应用
- ◆ 工作温度范围宽，-30℃至+70℃

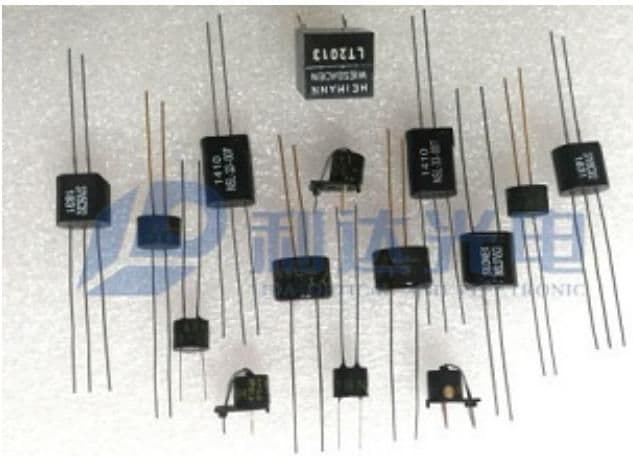

- ◆ 提供多种型号，包括标准和高性能系列

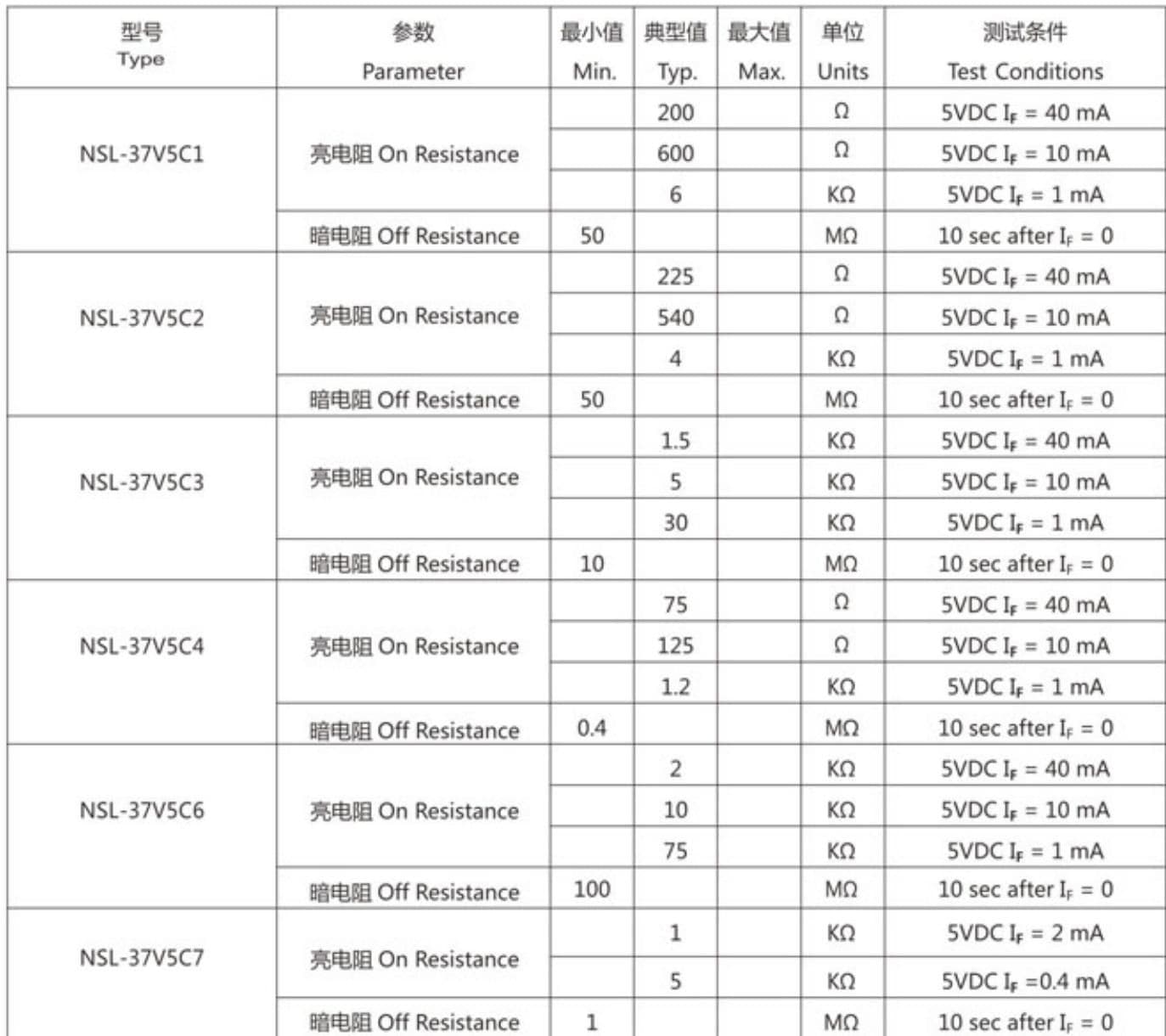

技术参数 / Technical Specification
| 参数 | 规格 |
|---|---|

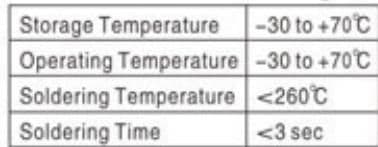

| 储存温度 | -30 至 +70℃ |
| 操作温度 | -30 至 +70℃ |
| 焊接温度 | <260℃ |
| 焊接时间 | <3秒 |

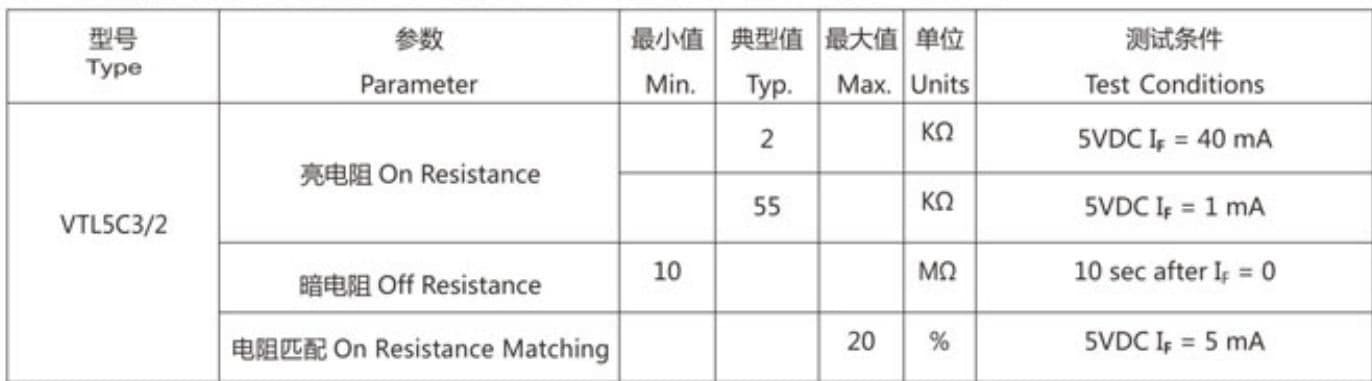

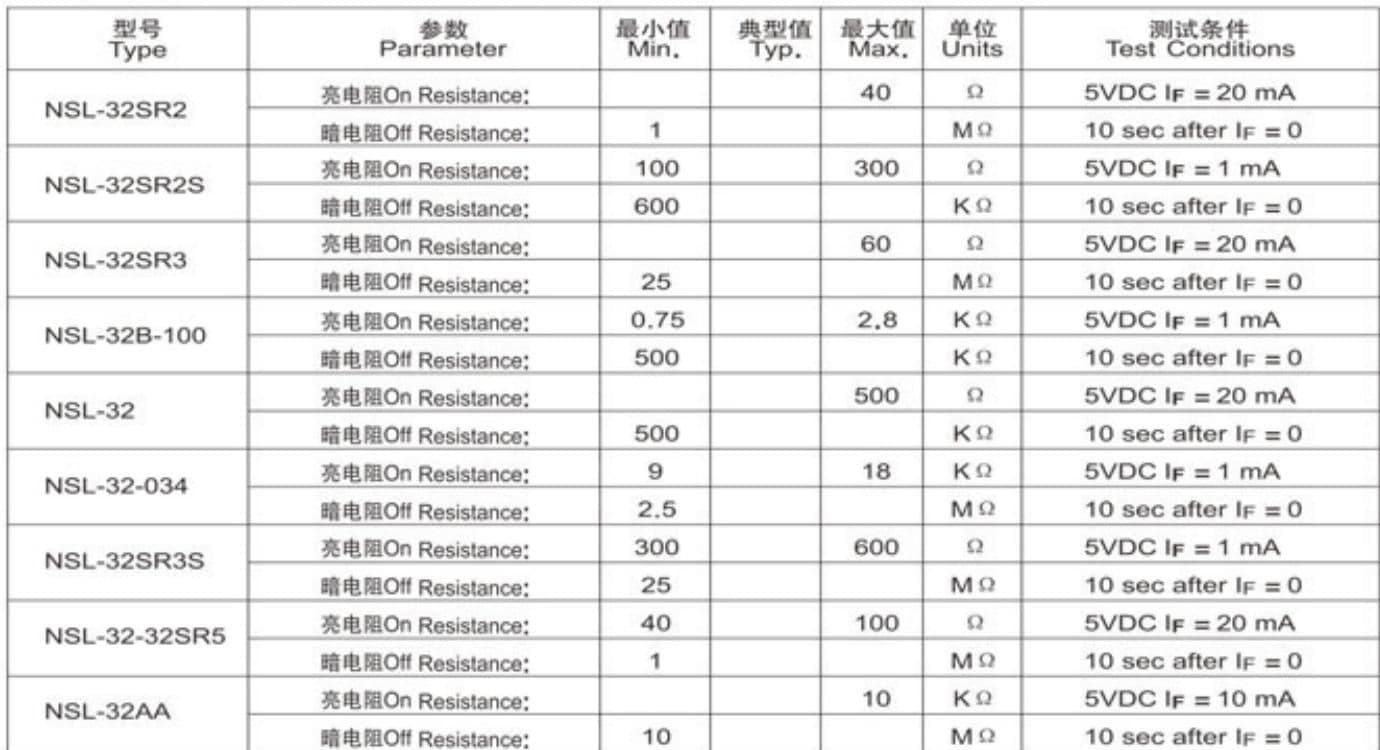

| 亮电阻 (示例: NSL-32SR2) | ≤40 Ω (5VDC, IF=20 mA) |
| 暗电阻 (示例: NSL-32SR2) | ≥1 MΩ (IF=0后10秒) |

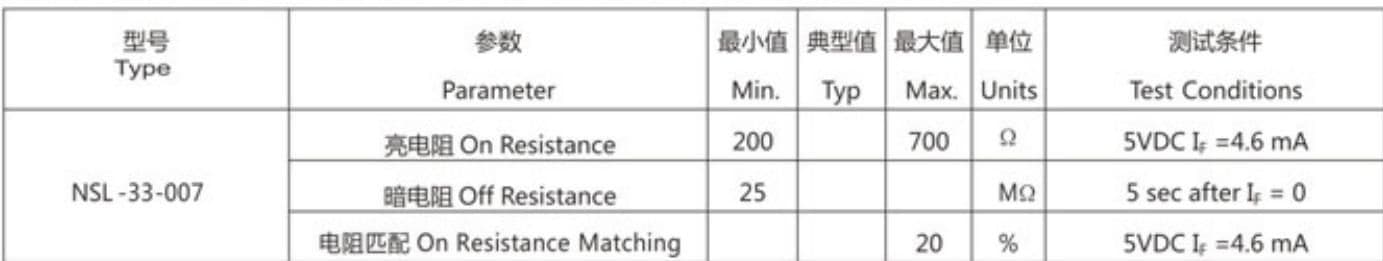

| 电阻匹配 (示例: NSL-33-007) | ≤20% (5VDC, IF=4.6 mA) |
