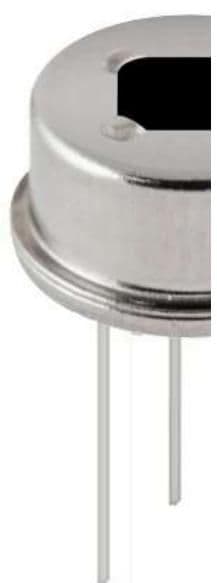

NS312 热释电红外传感器
NS312是一款集成了数字智能控制电路与人体探测敏感元的热释电红外传感器，采用电磁屏蔽罩封装。其敏感元通过甚高阻抗差分输入电路将感应到的人体移动信号耦合至内部智能集成电路，信号经ADC转换后由芯片完成全部处理，最终输出高低电平信号。该传感器设计用于人体移动探测，具有低功耗、高抗干扰和稳定性好等特点。
下载规格书 PDF产品特点 / Product Features
- ◆ 数字信号处理，热机时间短
- ◆ 低电压、低功耗（静态功耗<15uA）
- ◆ 高电源抑制比，抗射频干扰强
- ◆ 内置二阶巴特沃斯带通滤波器，有效屏蔽干扰
- ◆ 稳定性好，有效抑制重复误动作
- ◆ 应用电路简单，定时输出2S

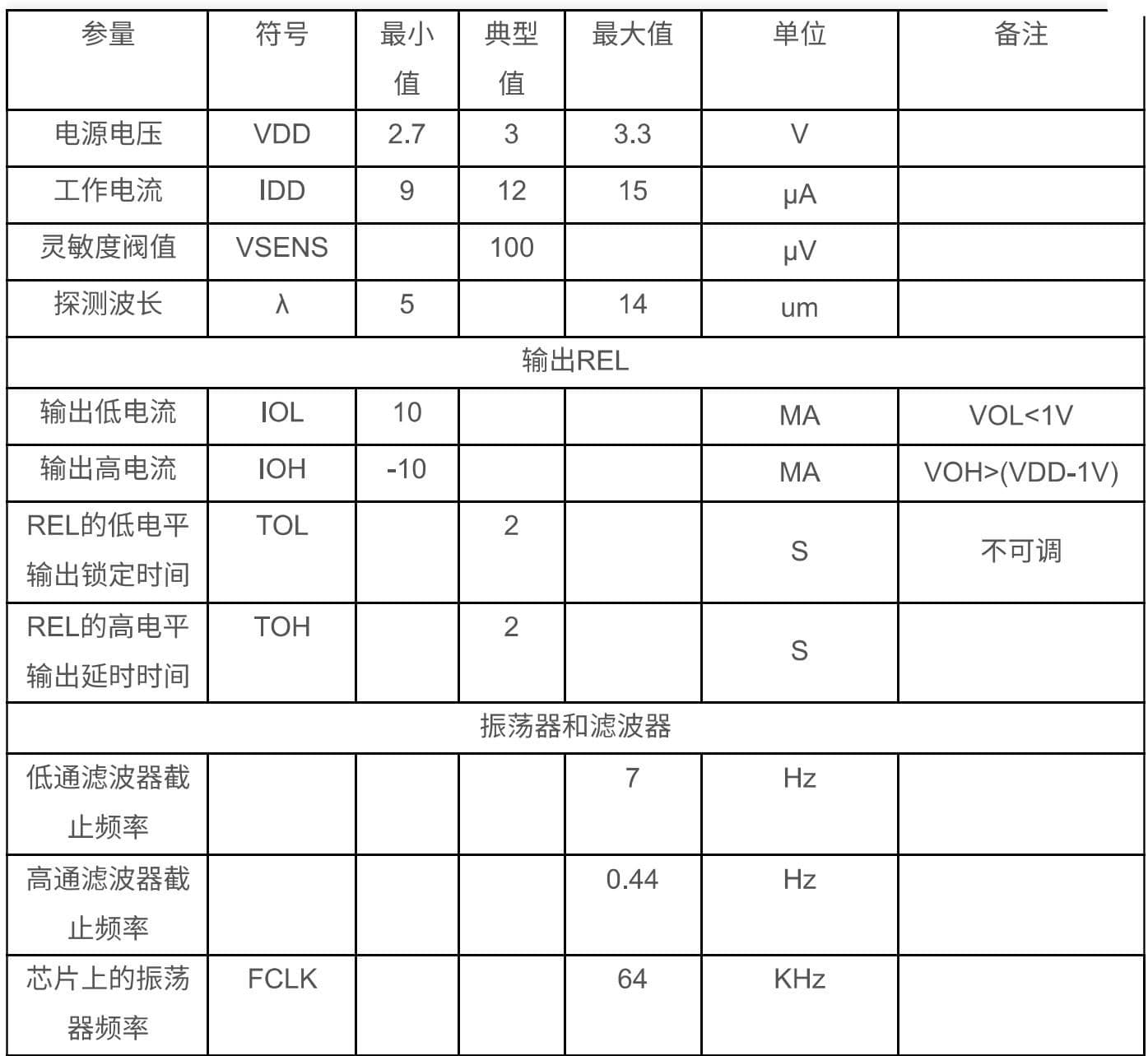

技术参数 / Technical Specification
| 参数 | 规格 |
|---|---|
| 输出方式 | 高低电平输出 |

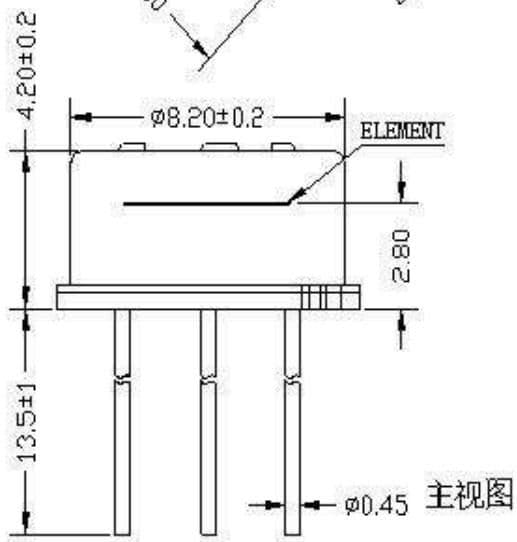

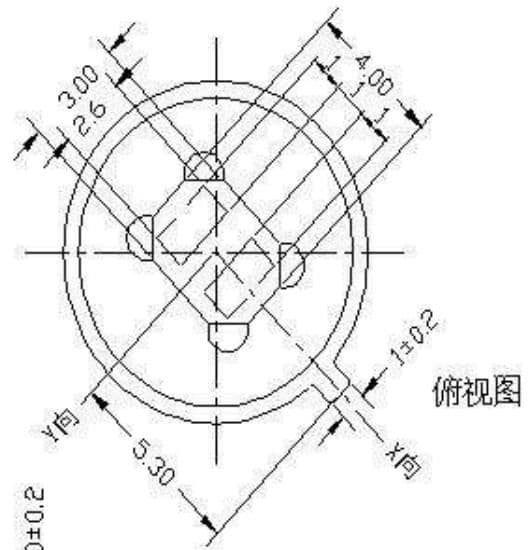

| 窗口尺寸 | 3mm x 4mm |
| 感应距离 | 10米（配合SB-F-02透镜） |

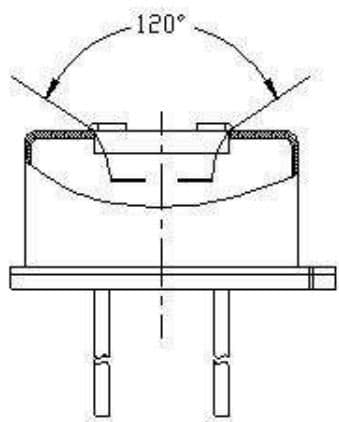

| 感应角度 | 120°（水平方向） |
| 工作电压 | 2.2V - 3.7V |
| 静态功耗 | < 15 µA |

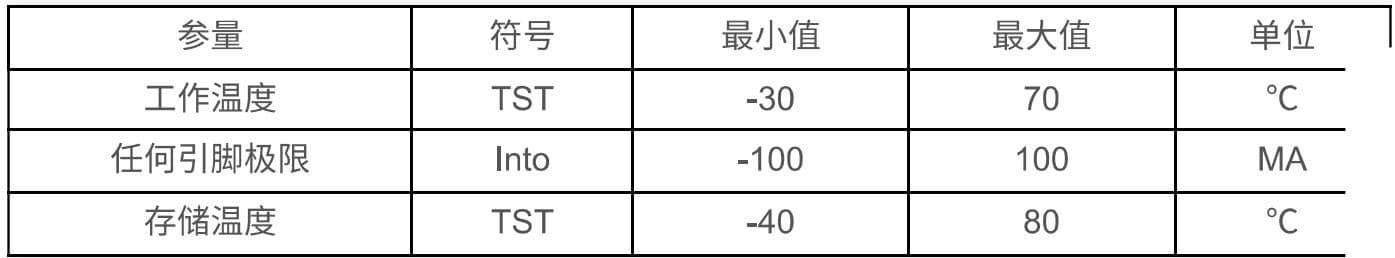

| 工作温度 | -30°C 至 +70°C |
| 电源电压 (典型) | 3V |
| 工作电流 (典型) | 12 µA |
| 探测波长范围 | 5 µm 至 14 µm |
| 输出延时时间 (高/低电平) | 2秒 |
