低功耗全极霍尔开关传感器
这是一款专为空间紧凑和电池电量敏感系统设计的低功耗霍尔开关传感器。它提供多种磁场阈值、开关频率和封装选项，可在1.6V至5.5V的宽电压范围内工作，采用CMOS推挽输出和全极磁场检测，适用于非接触式开关检测、位置检测等多种应用。
下载规格书 PDF产品特点 / Product Features
- ◆ 超低功耗（典型值：1.6uA@1.8V-5Hz版本，3.3uA@1.8V-20Hz版本）
- ◆ 宽工作电压范围（1.6V ~ 5.5V）

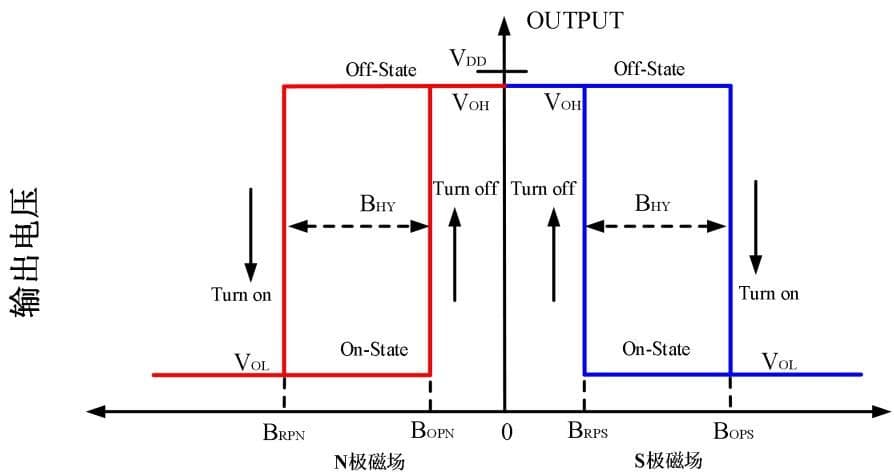

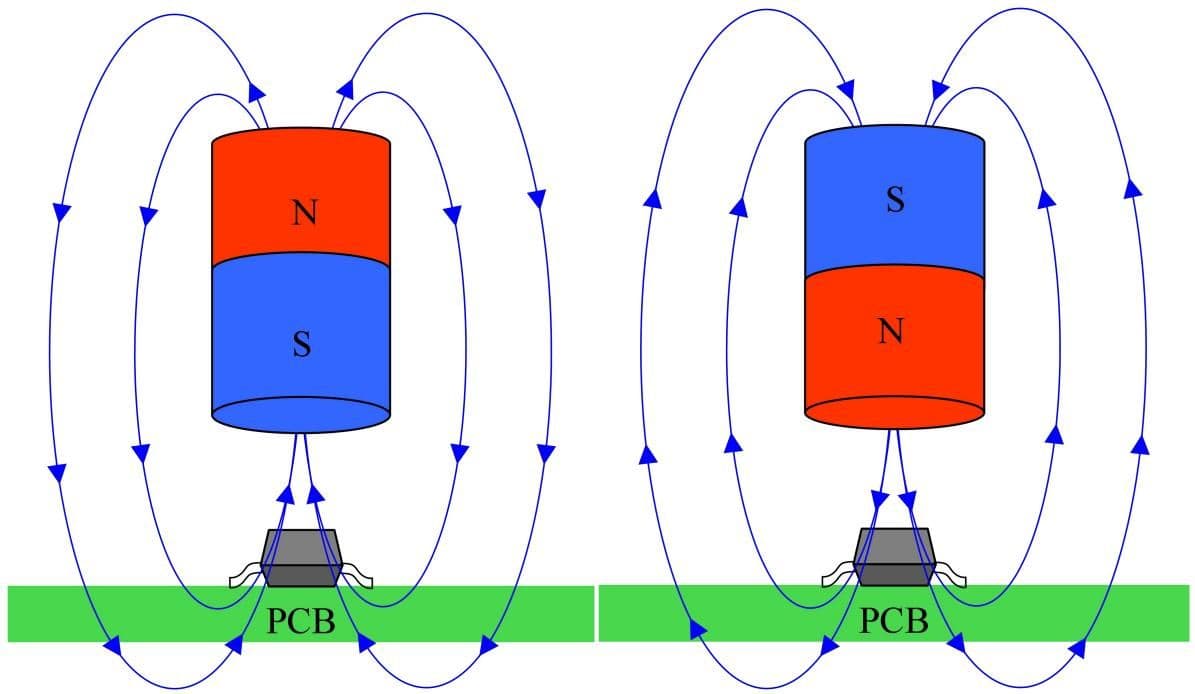

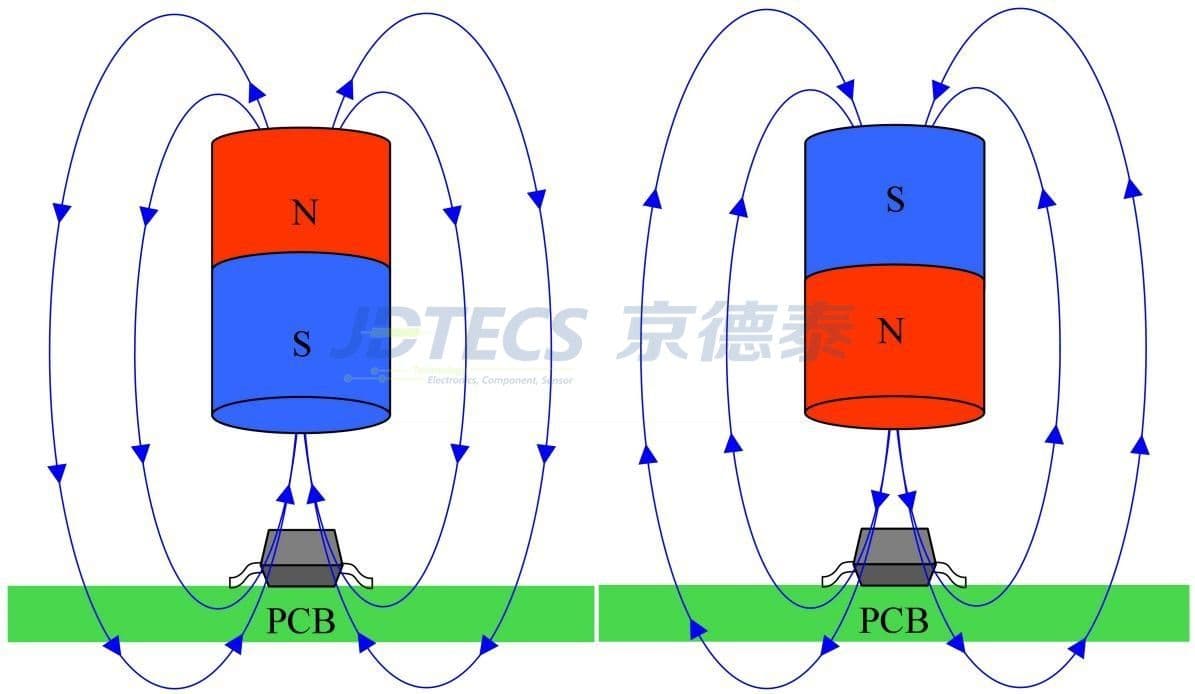

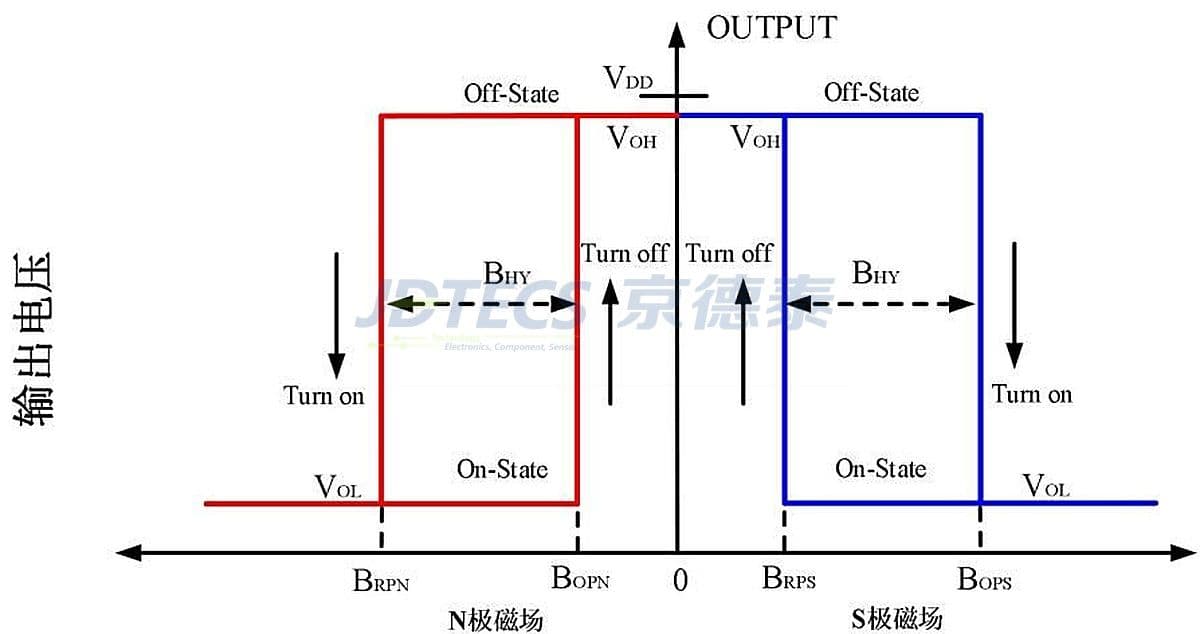

- ◆ 全极磁场检测（响应S极或N极）
- ◆ 可选磁场阈值（典型值：33Gs低阈值，46Gs高阈值）
- ◆ CMOS推挽输出
- ◆ 标准TO-92S封装
- ◆ 宽工作温度范围（-40°C ~ +85°C）
- ◆ 卓越的ESD性能（HBM 8KV）

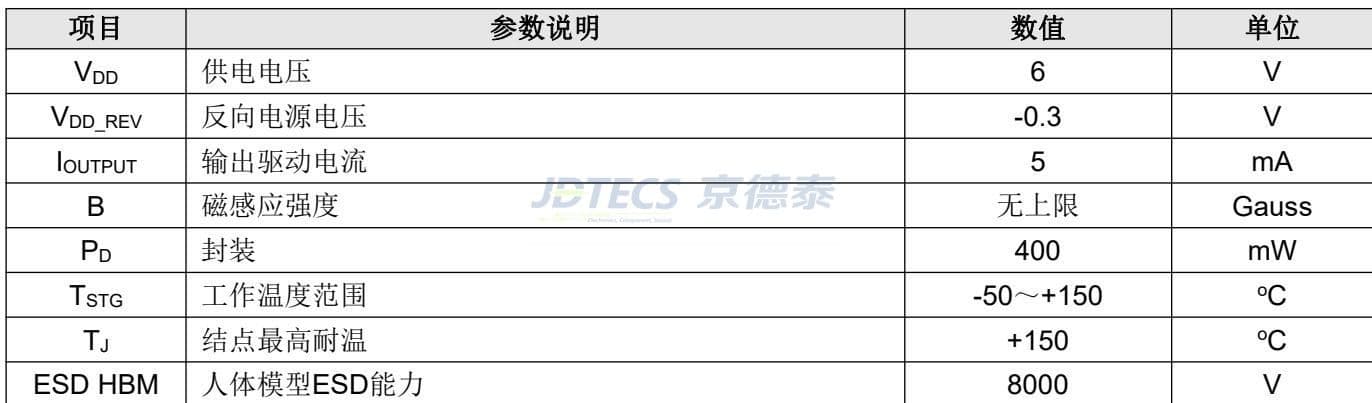

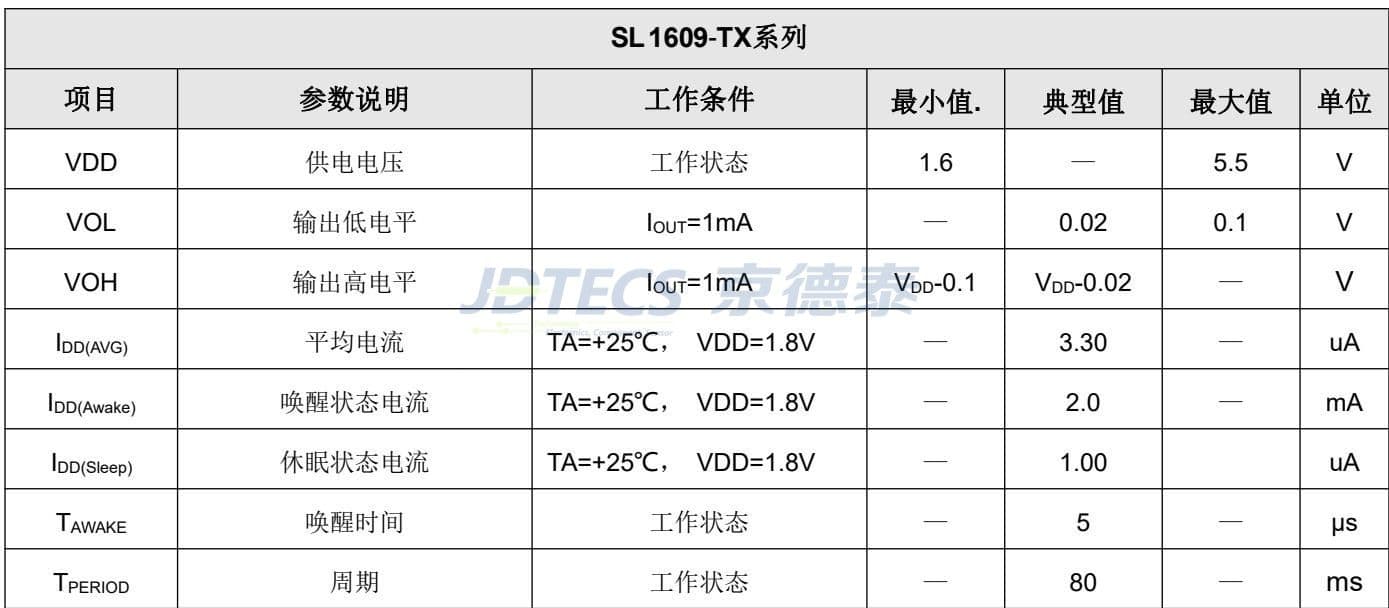

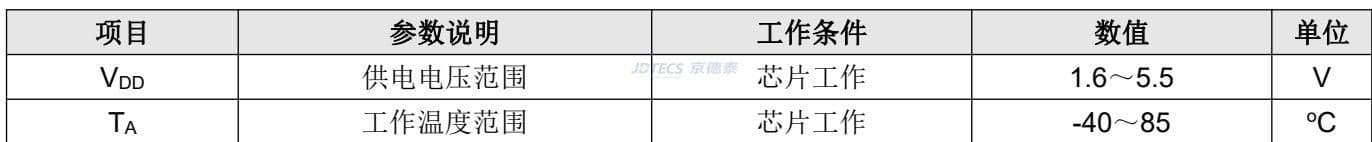

技术参数 / Technical Specification

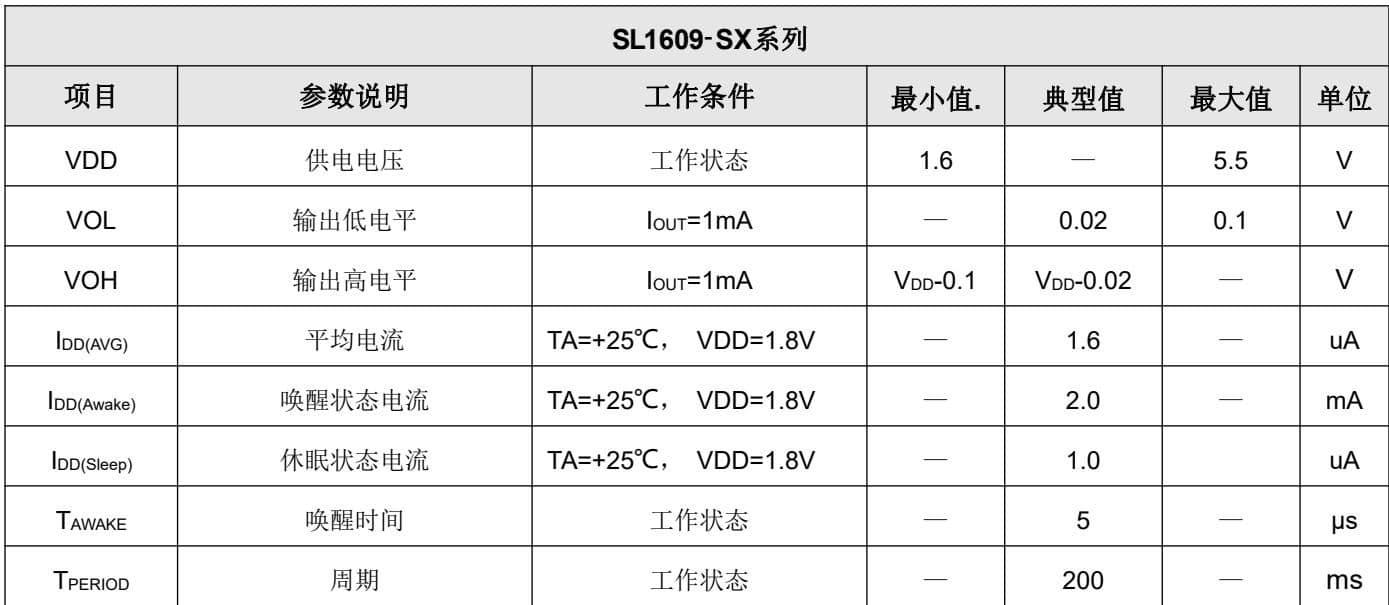

| 参数 | 条件/说明 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|

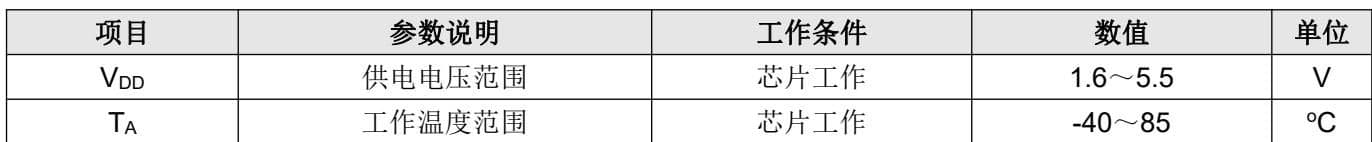

| 供电电压 VDD | 工作状态 | 1.6 | - | 5.5 | V |
| 工作温度 TA | 芯片工作 | -40 | - | 85 | °C |

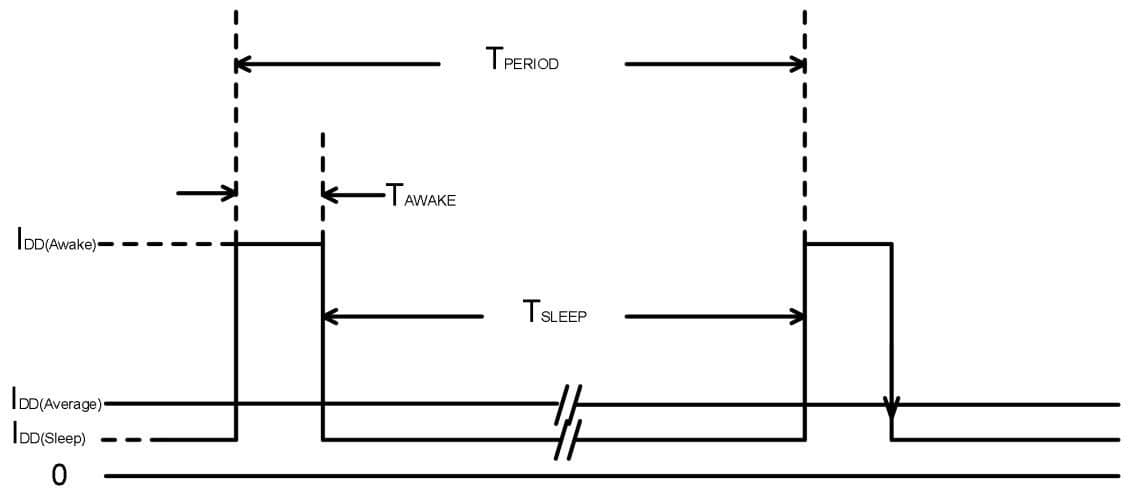

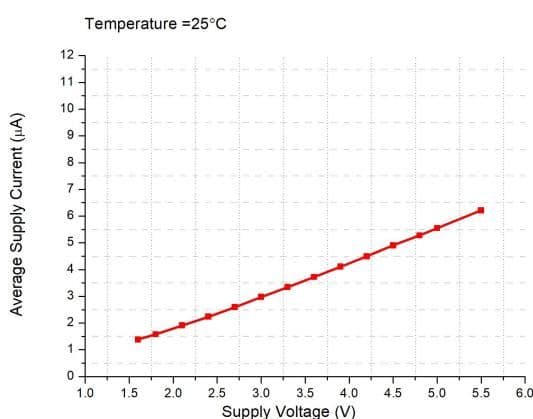

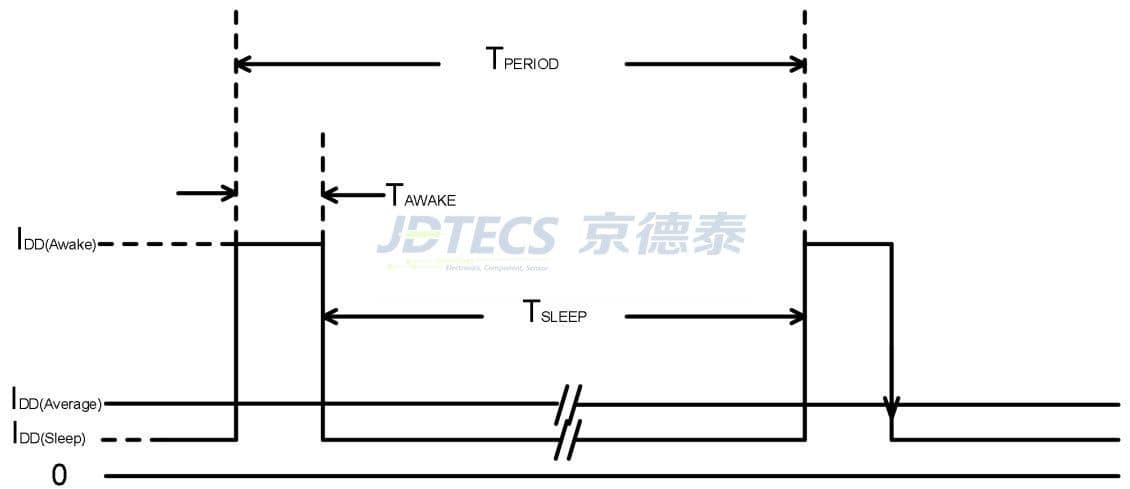

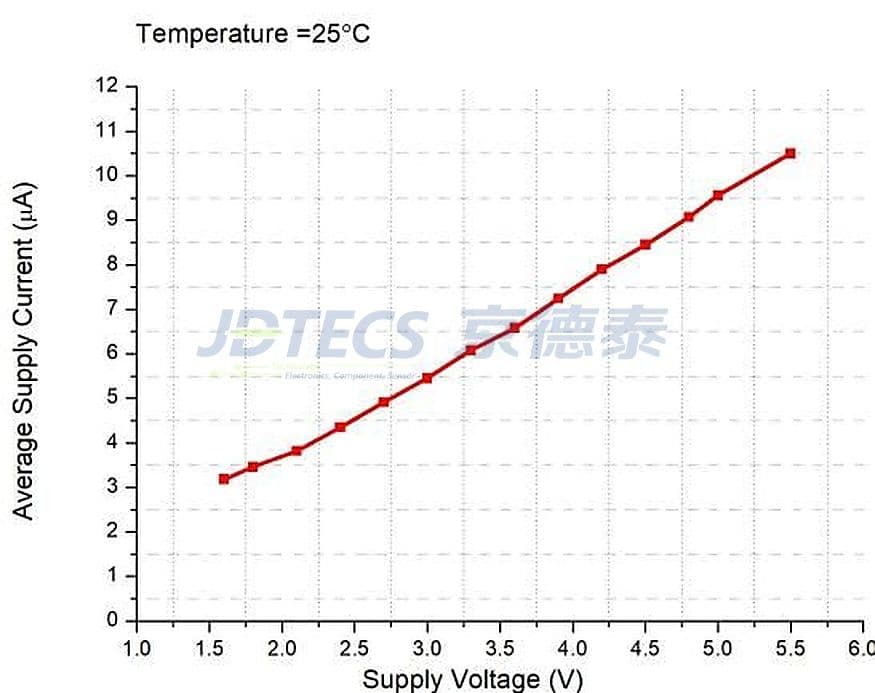

| 平均电流 IDD(AVG) | TA=+25°C, VDD=1.8V (SL1609-SX系列) | - | 1.6 | - | uA |

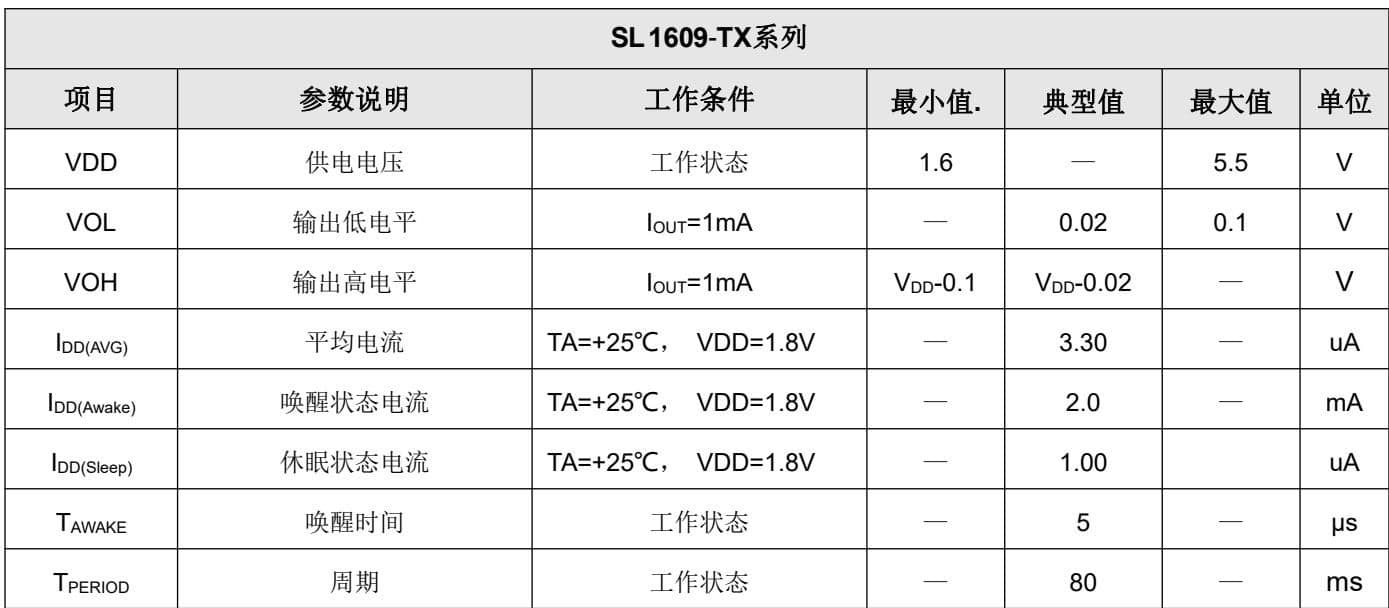

| 平均电流 IDD(AVG) | TA=+25°C, VDD=1.8V (SL1609-TX系列) | - | 3.3 | - | uA |
| 输出低电平 VOL | IOUT=1mA | - | 0.02 | 0.1 | V |
| 输出高电平 VOH | IOUT=1mA | VDD-0.1 | VDD-0.02 | - | V |

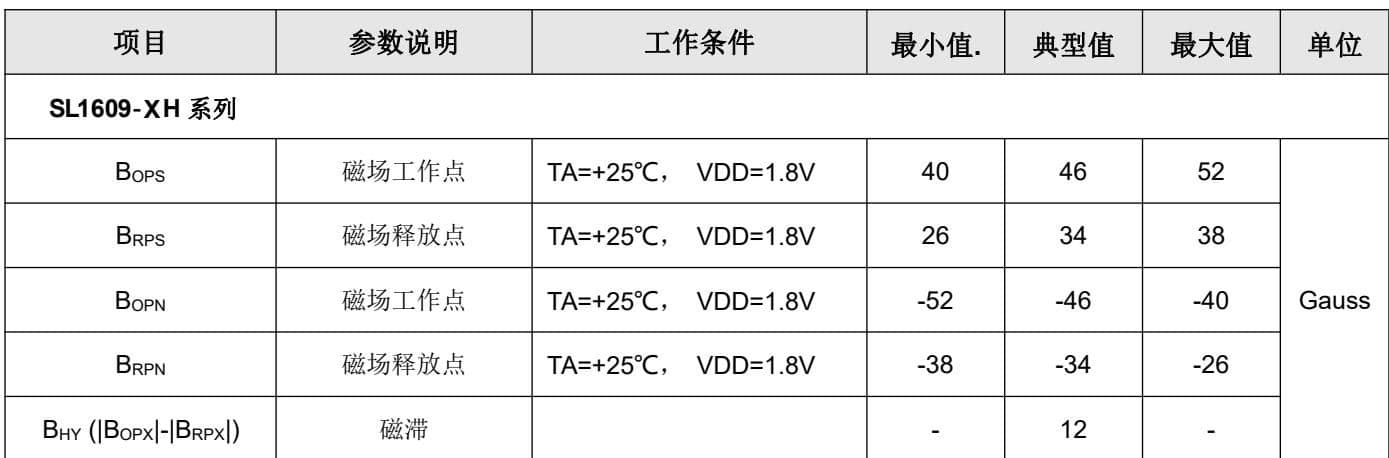

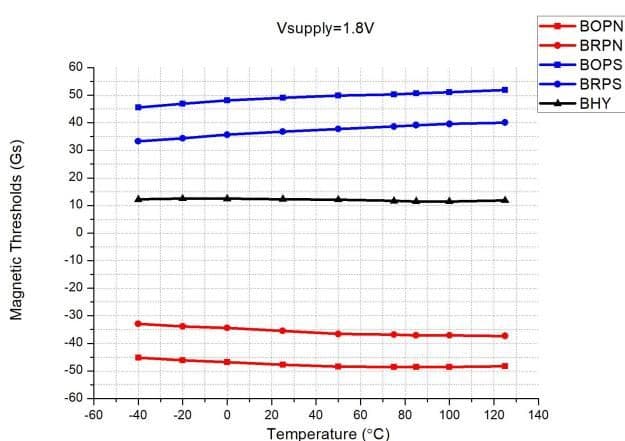

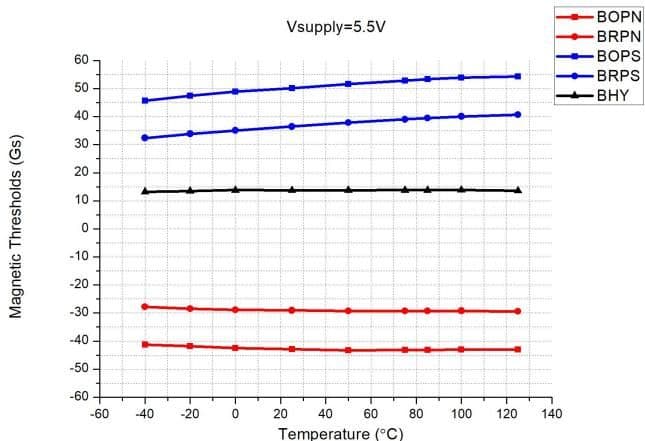

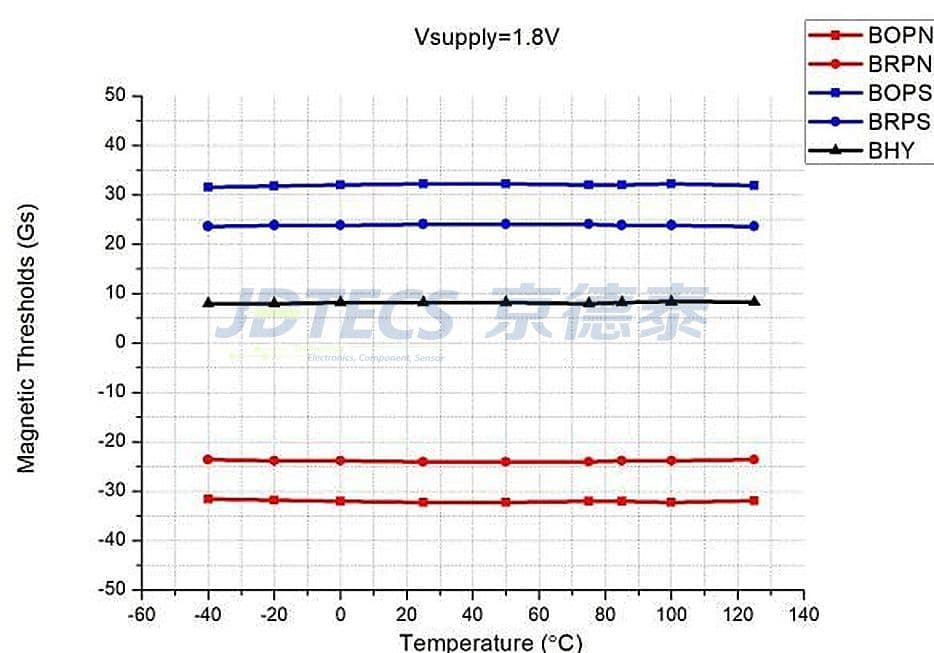

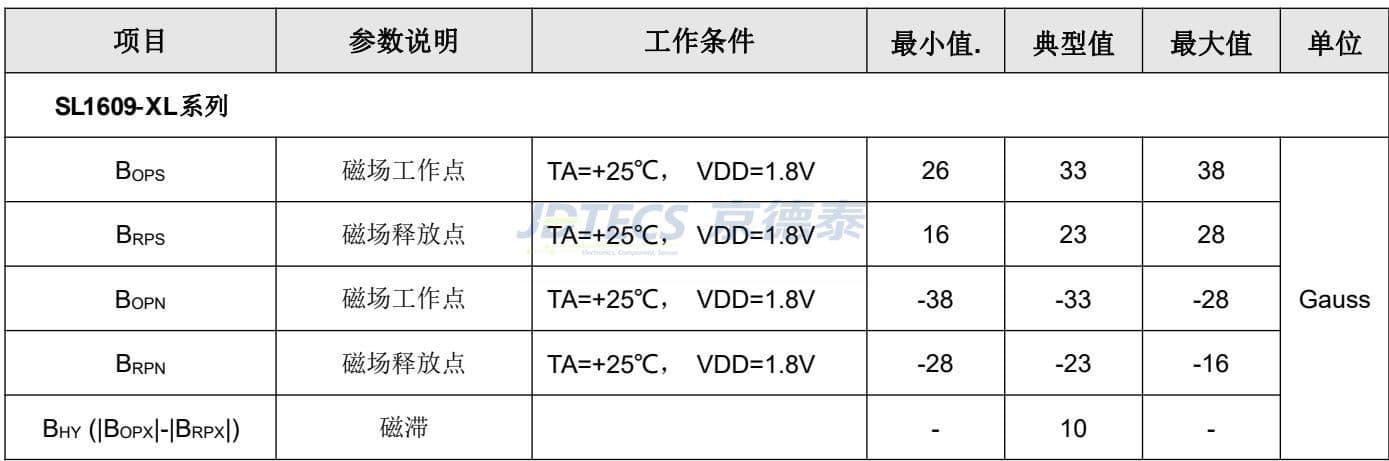

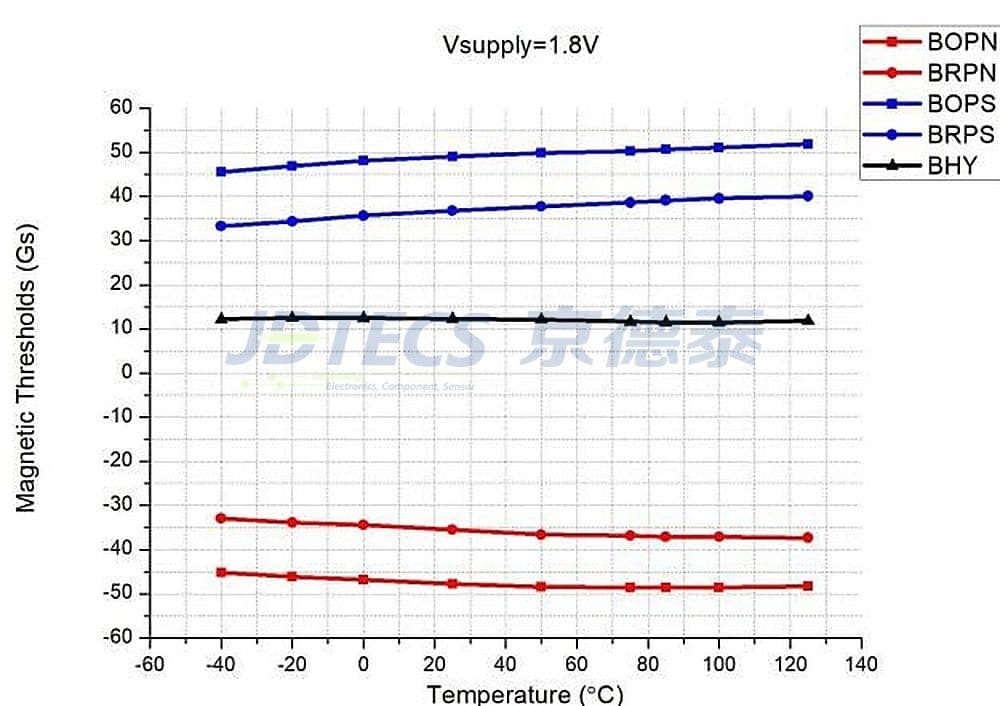

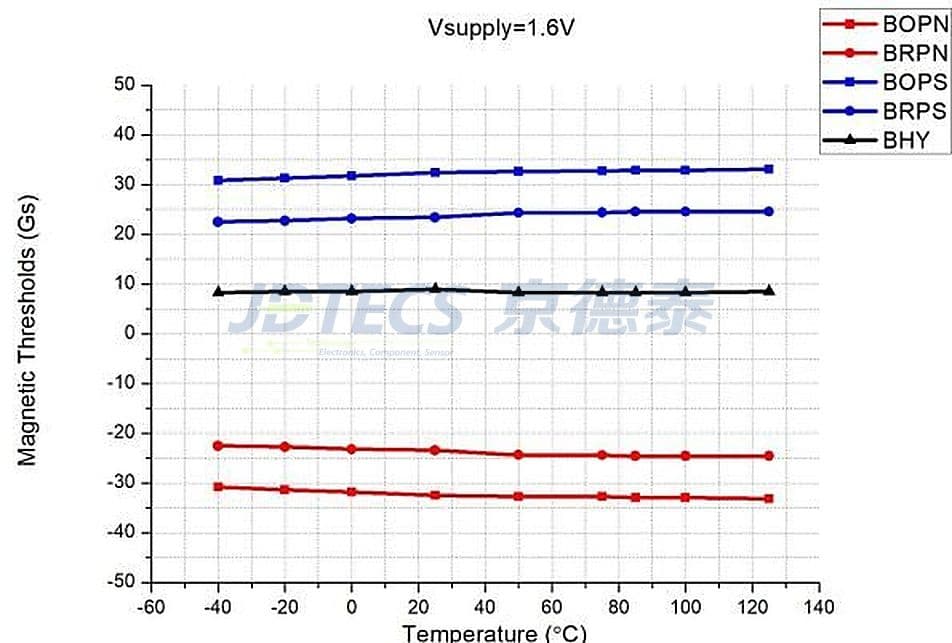

| 磁场工作点 BOP | TA=+25°C, VDD=1.8V (高阈值XH系列) | 40 | 46 | 52 | Gauss |

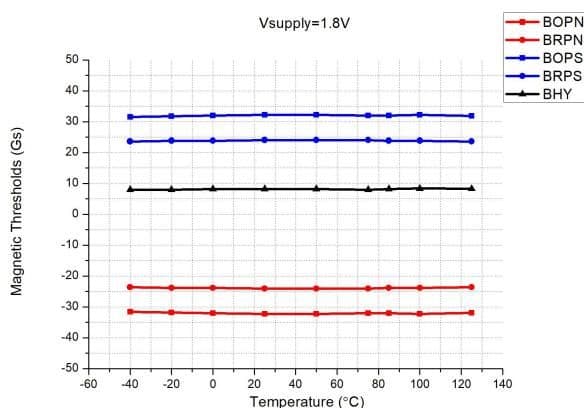

| 磁场工作点 BOP | TA=+25°C, VDD=1.8V (低阈值XL系列) | 26 | 33 | 38 | Gauss |

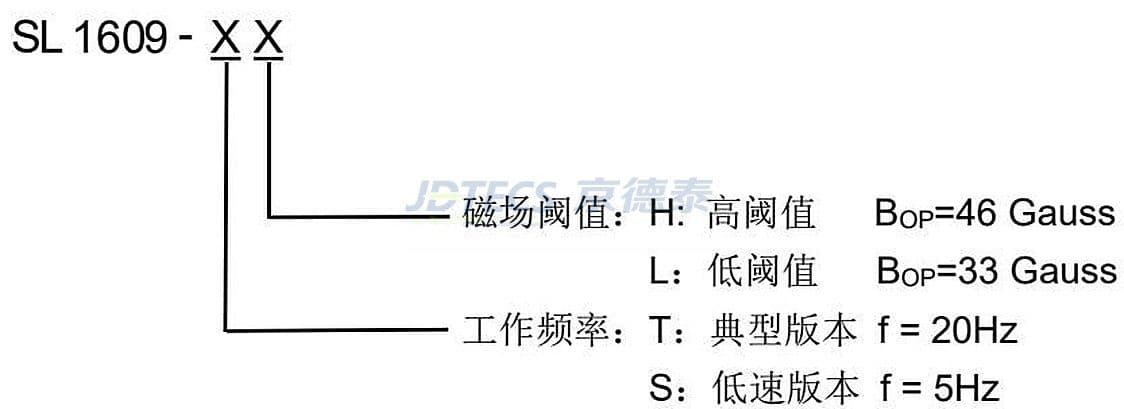

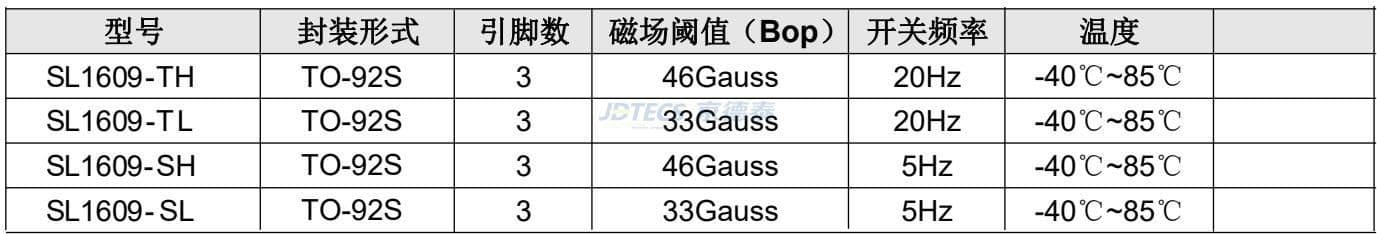

| 开关频率 | 订货型号决定 | 5 | - | 20 | Hz |

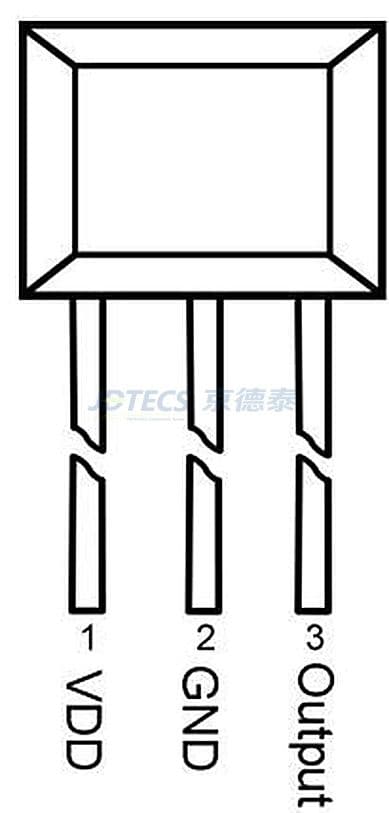

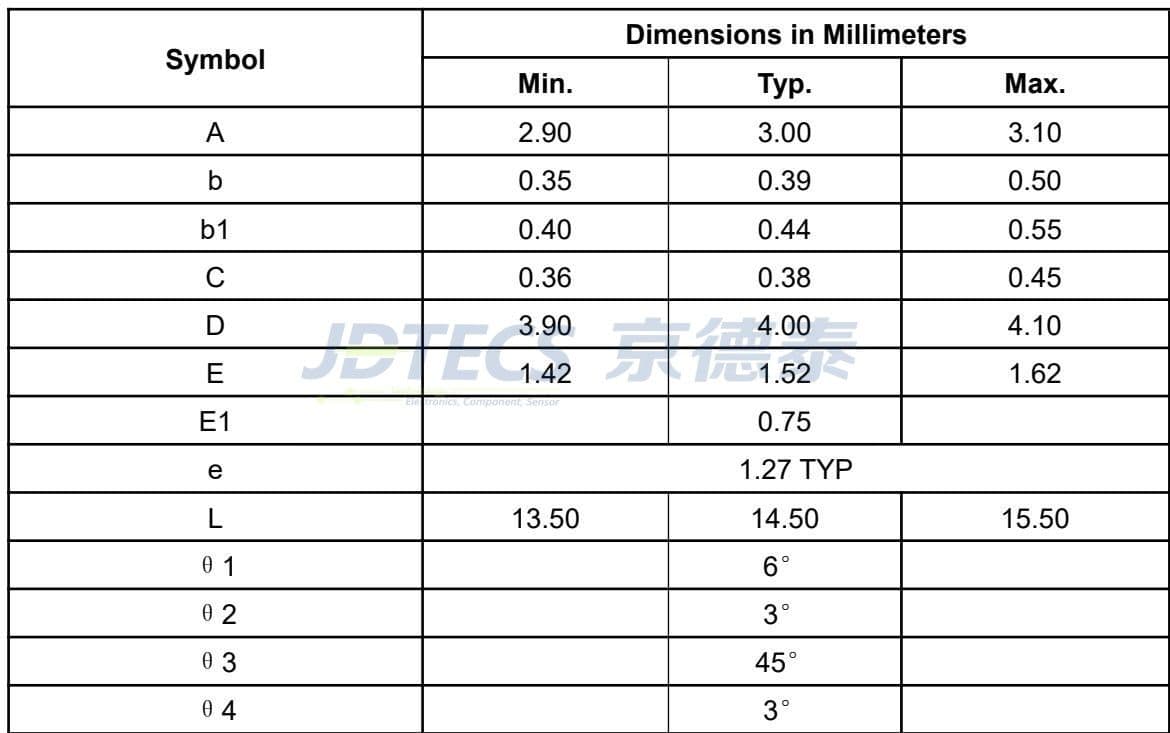

| 封装 | - | - | TO-92S | - | - |

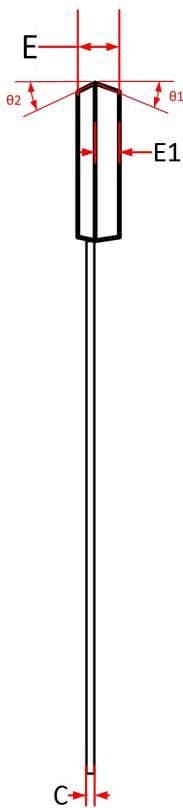

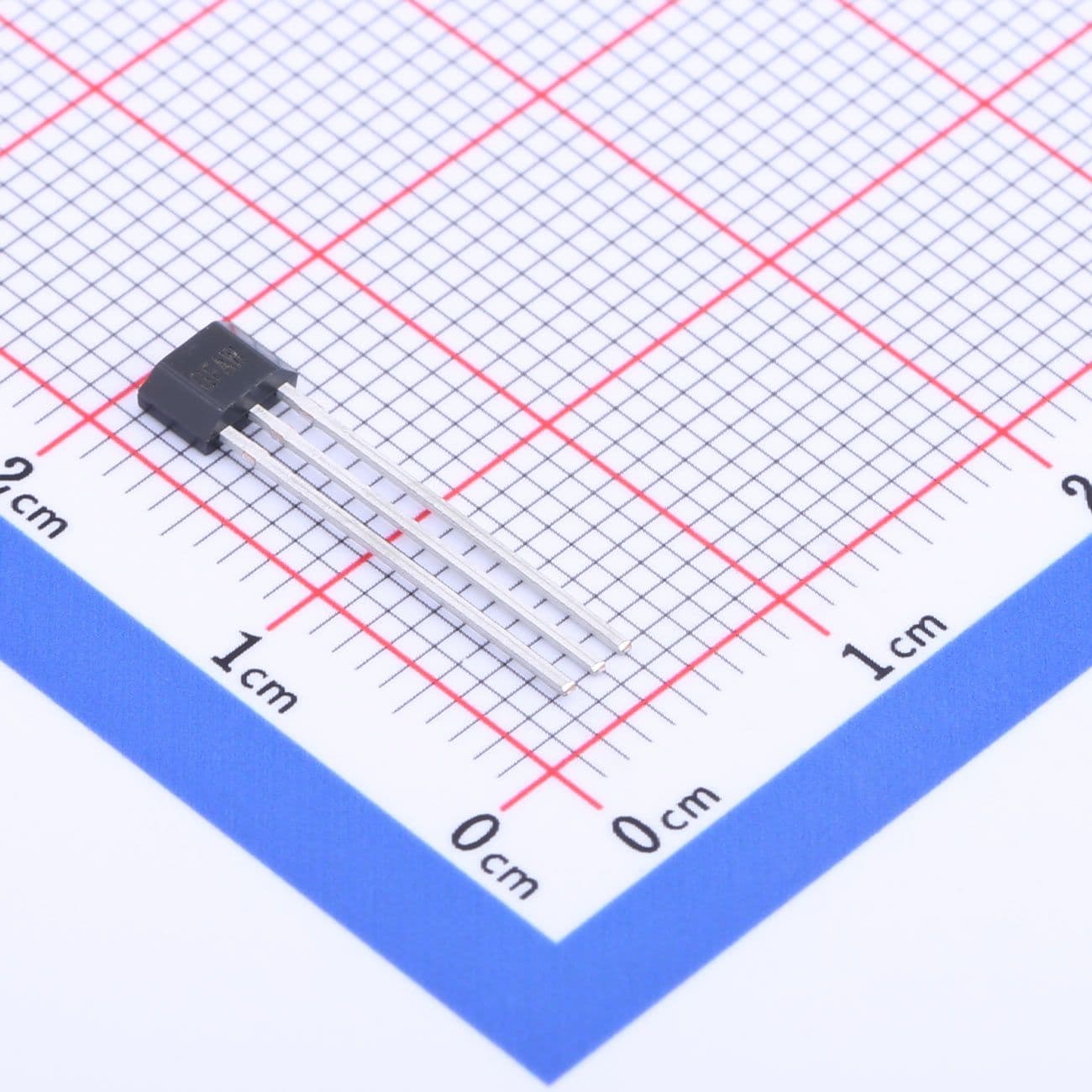

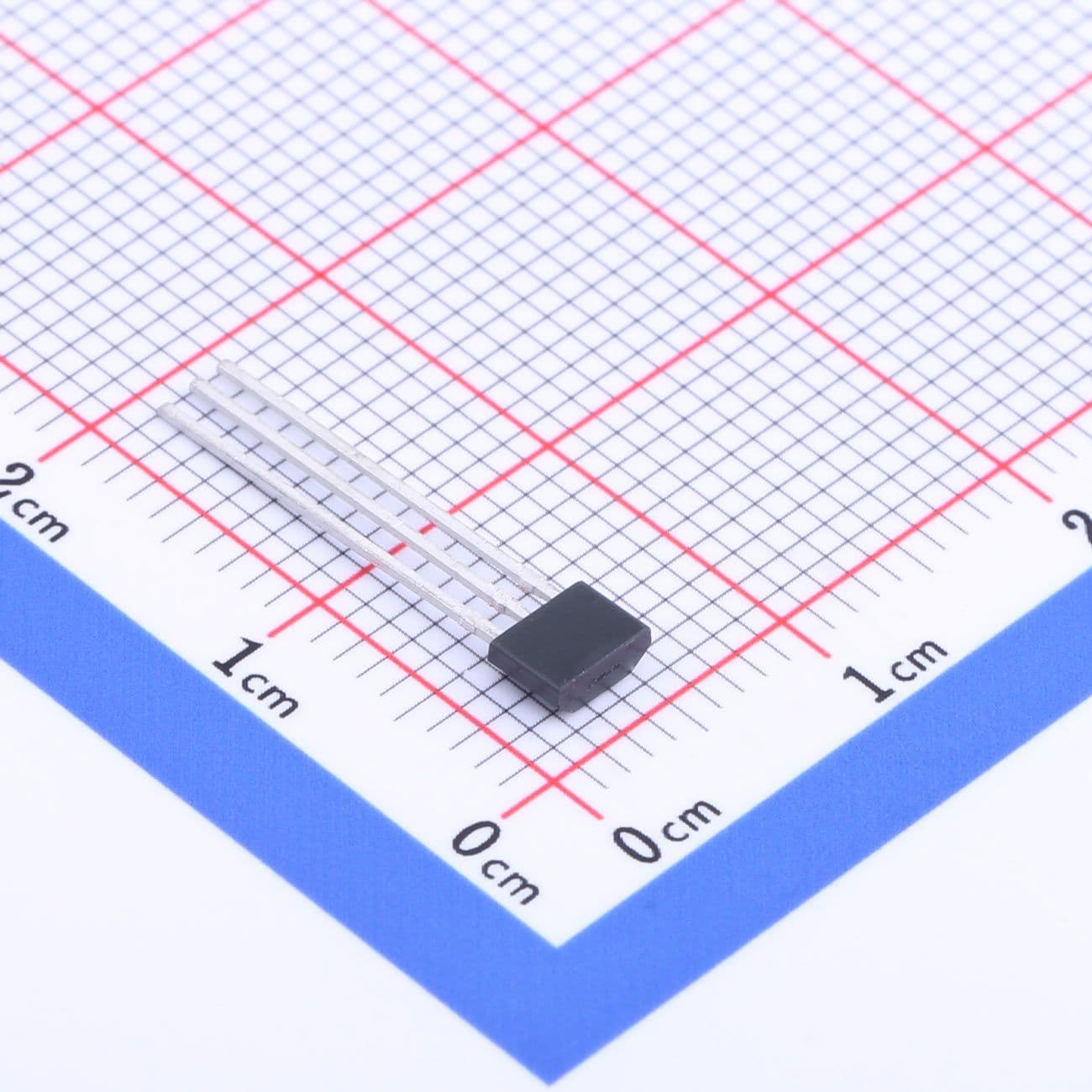

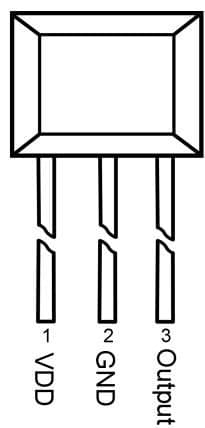

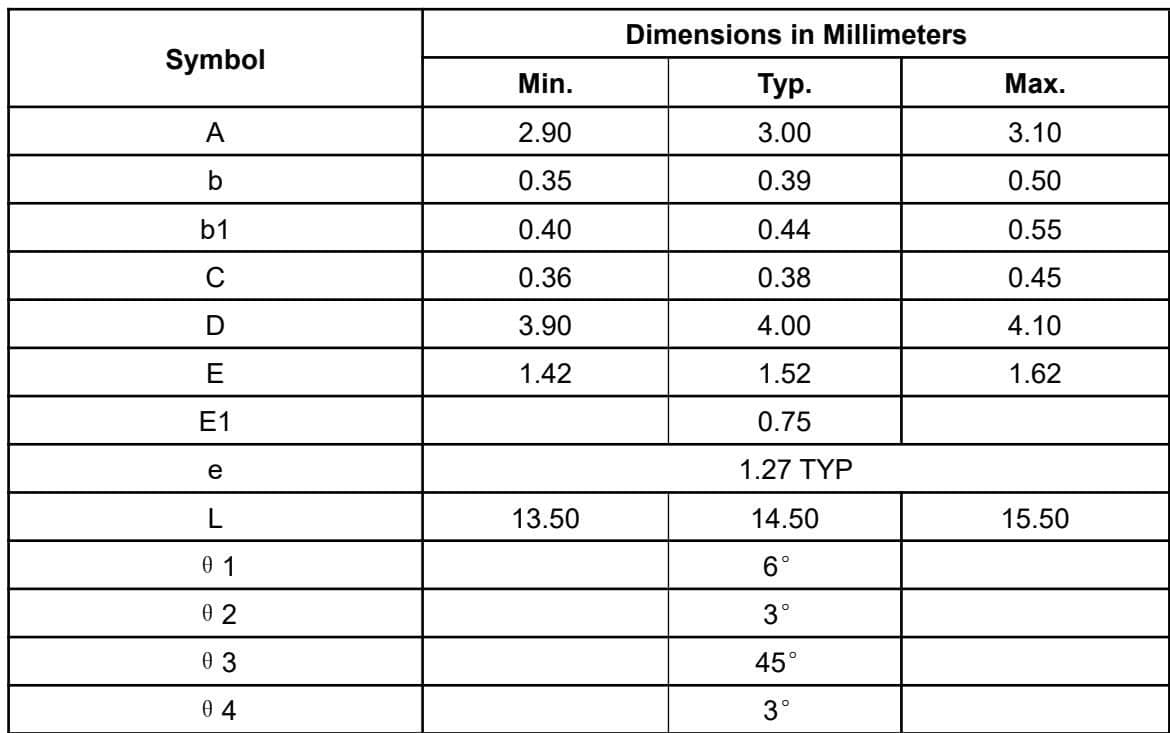

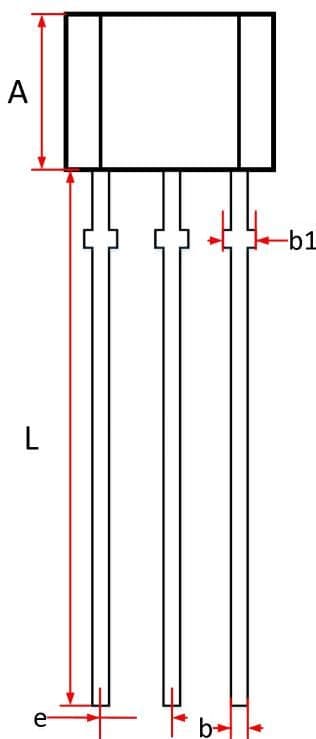

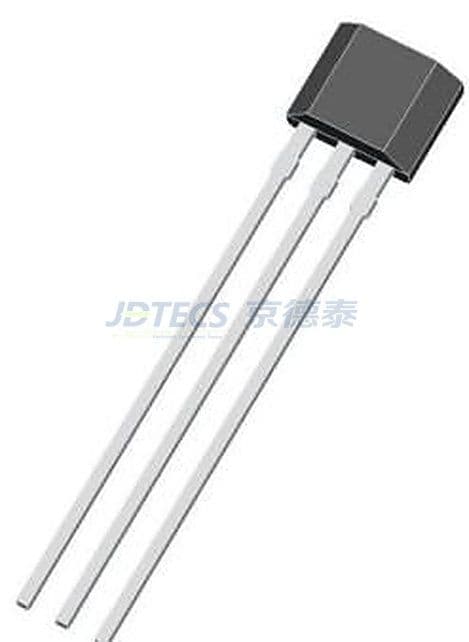

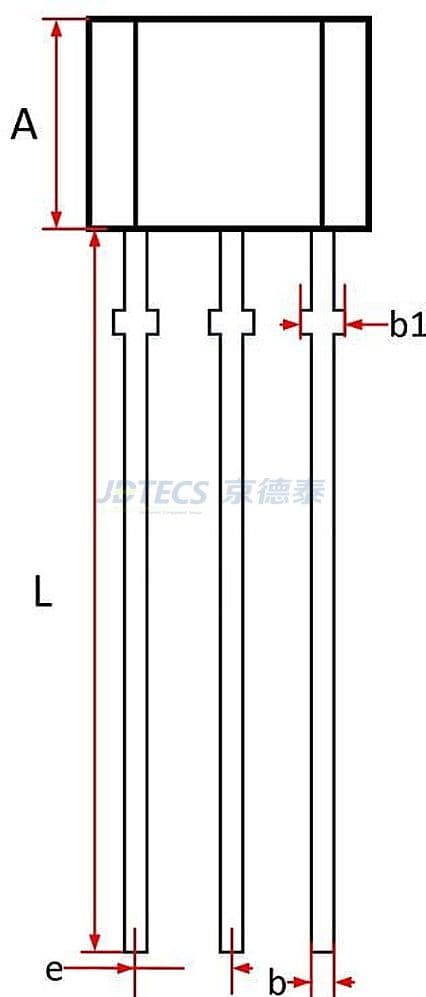

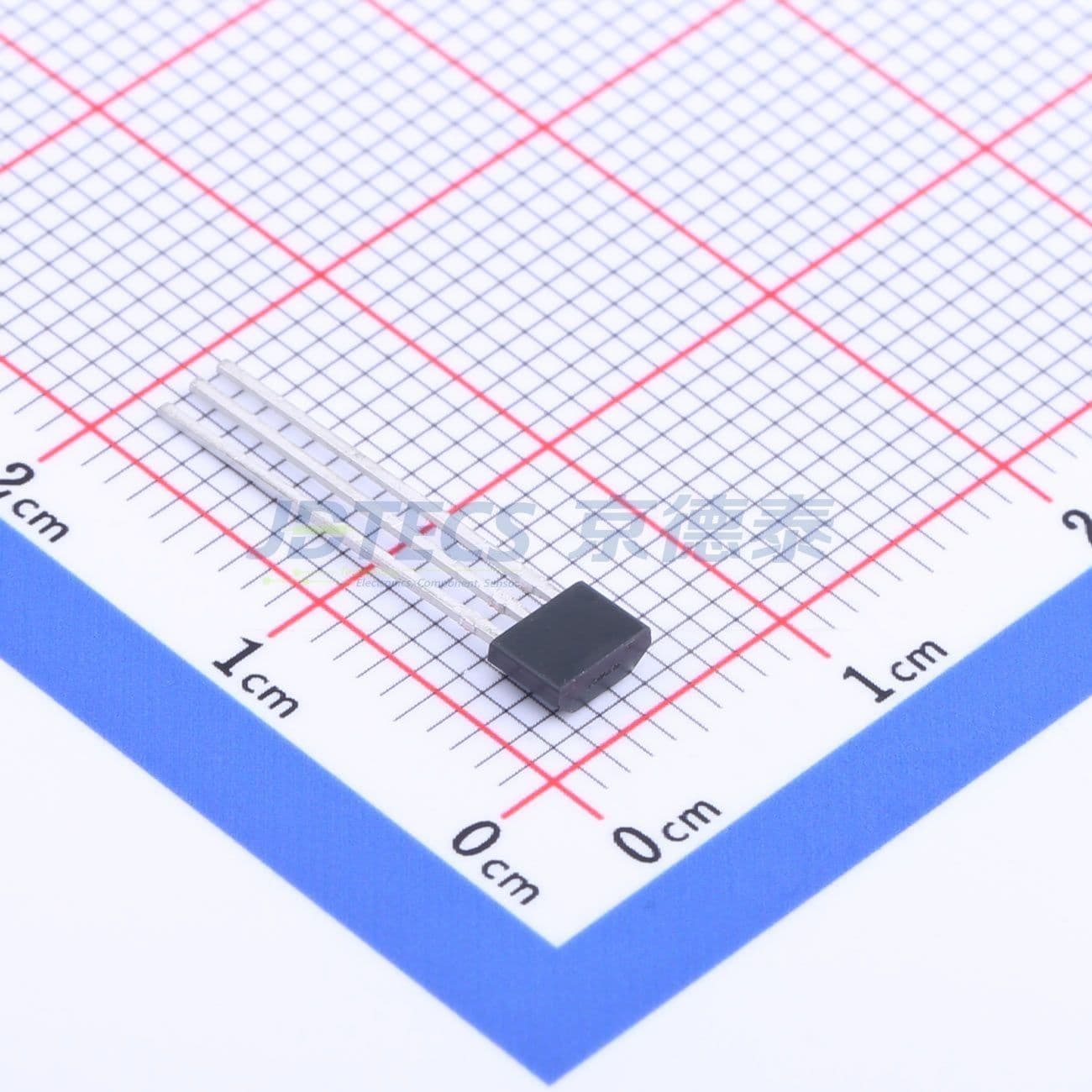

产品三视图
