低功耗高灵敏度全极霍尔开关芯片

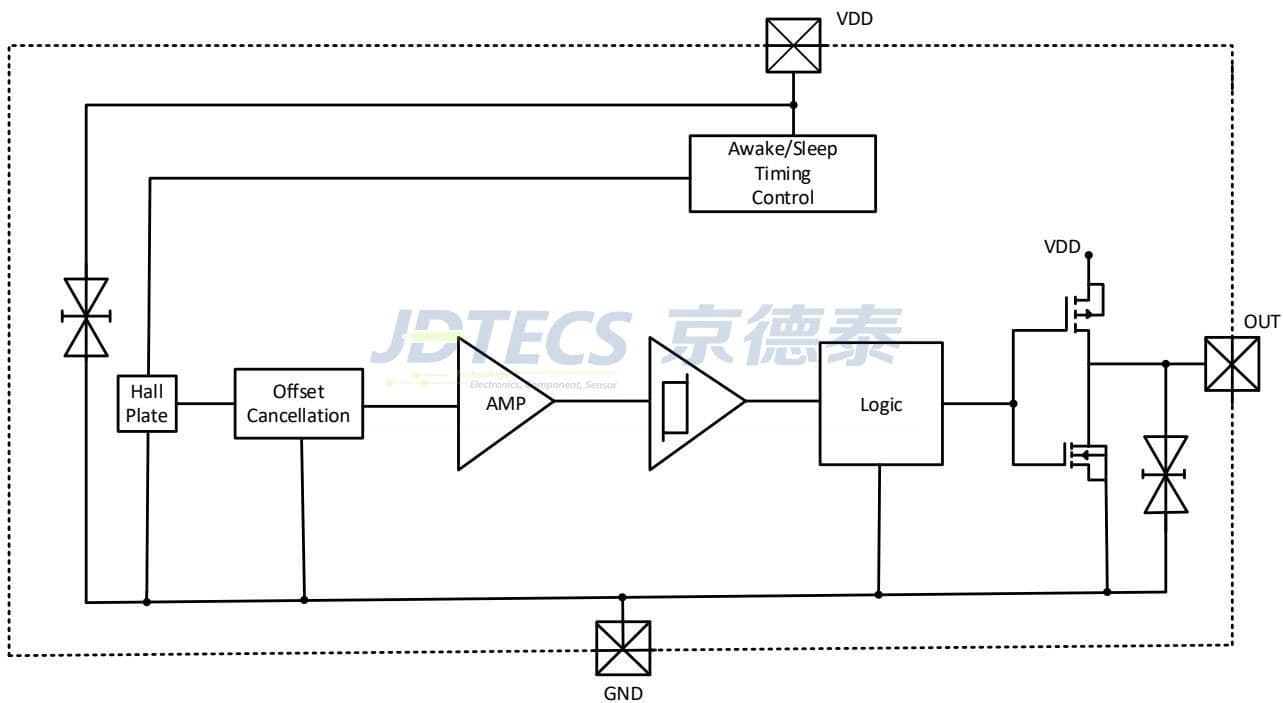

这是一款采用CMOS工艺设计的低功耗、高灵敏度全极性霍尔开关芯片。芯片内部集成了电压调节器、霍尔电压发生器、小信号放大器、斩波稳压器、施密特触发器和CMOS输出驱动器，具有优异的温度稳定性、强抗应力和高灵敏度。其工作电压范围宽达1.8V至5.5V，非常适合微功耗电池供电应用。提供TO92S直插和SOT23-3L贴片两种符合RoHS标准的封装选项。
下载规格书 PDF产品特点 / Product Features
- ◆ 低功耗设计，适合电池供电应用

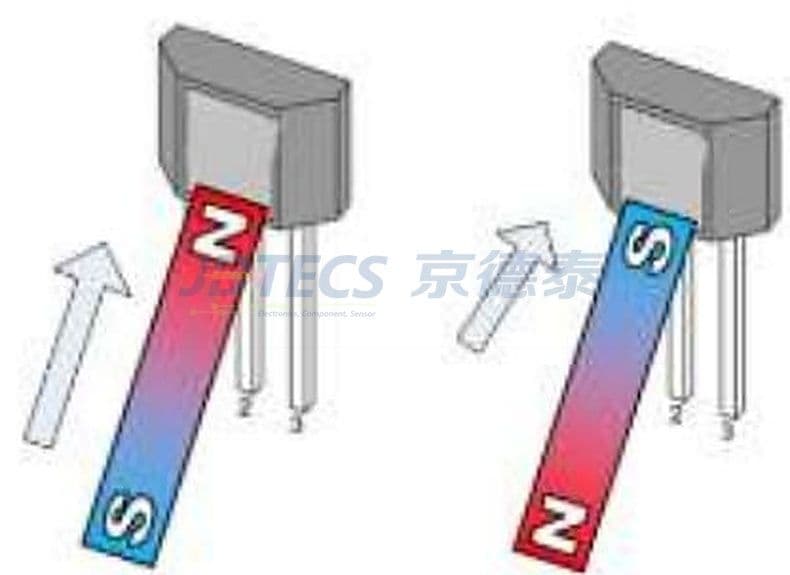

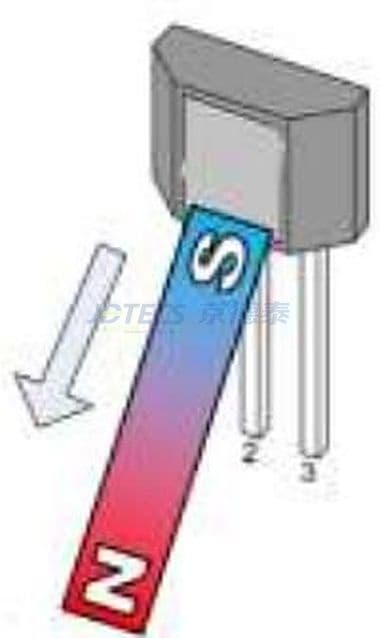

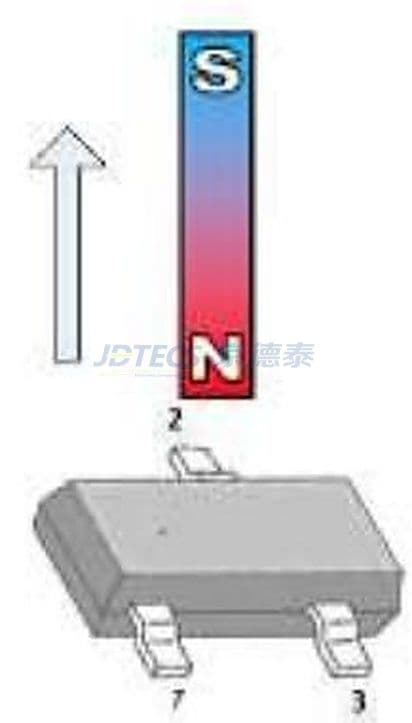

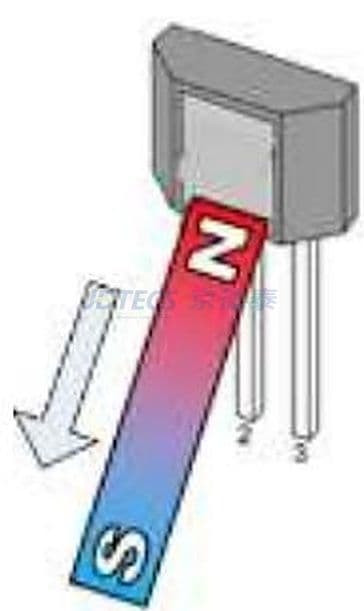

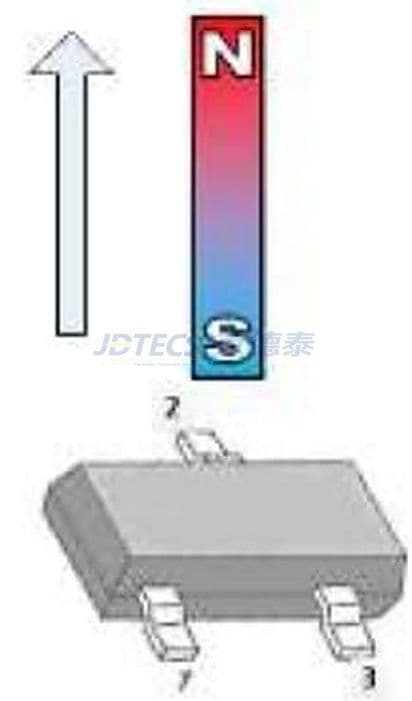

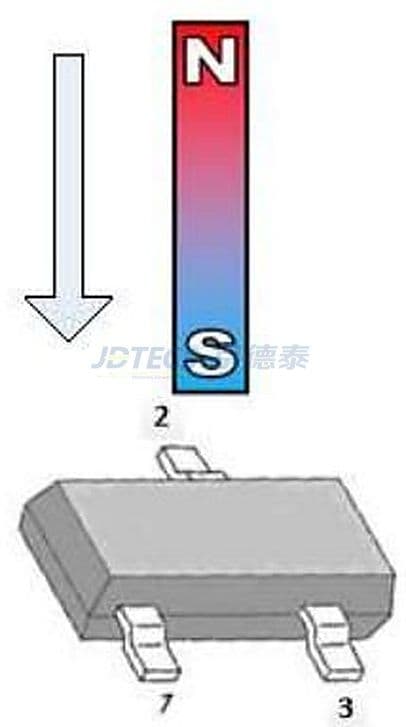

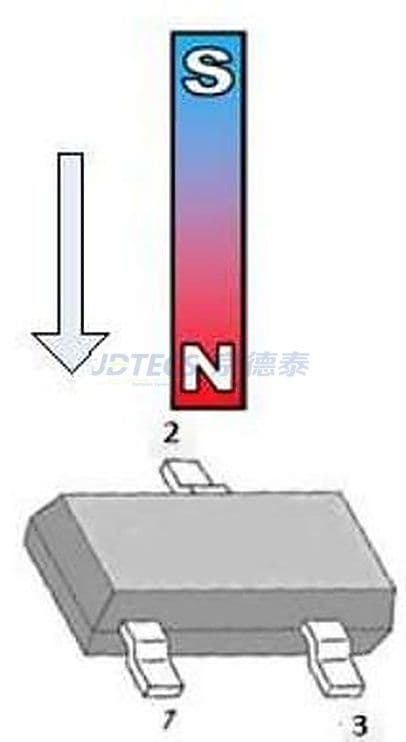

- ◆ 高灵敏度全极性磁感应，对南北磁场均响应
- ◆ 宽工作电压范围（1.8V - 5.5V）
- ◆ 推挽CMOS输出，驱动能力强
- ◆ 优异的温度稳定性和抗应力性能

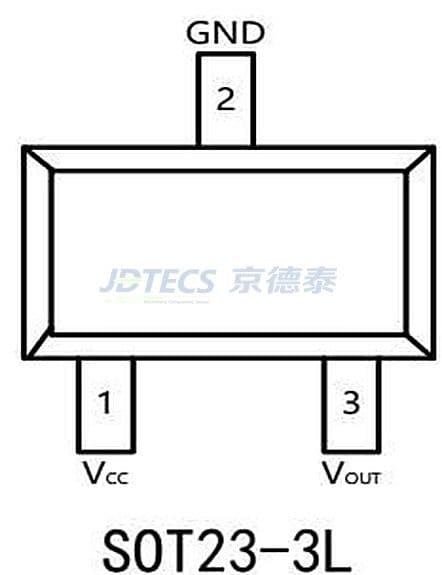

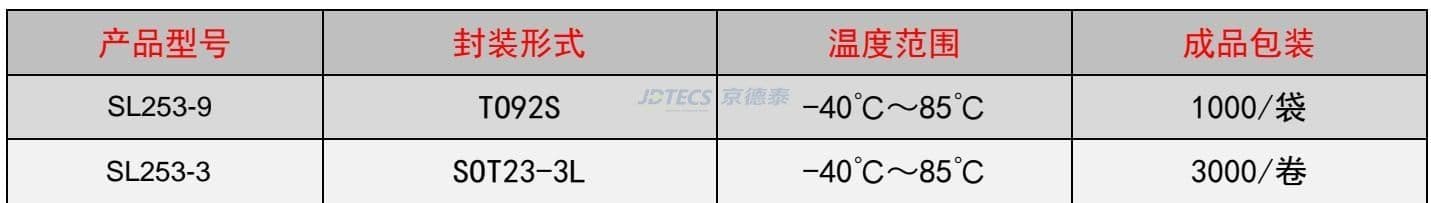

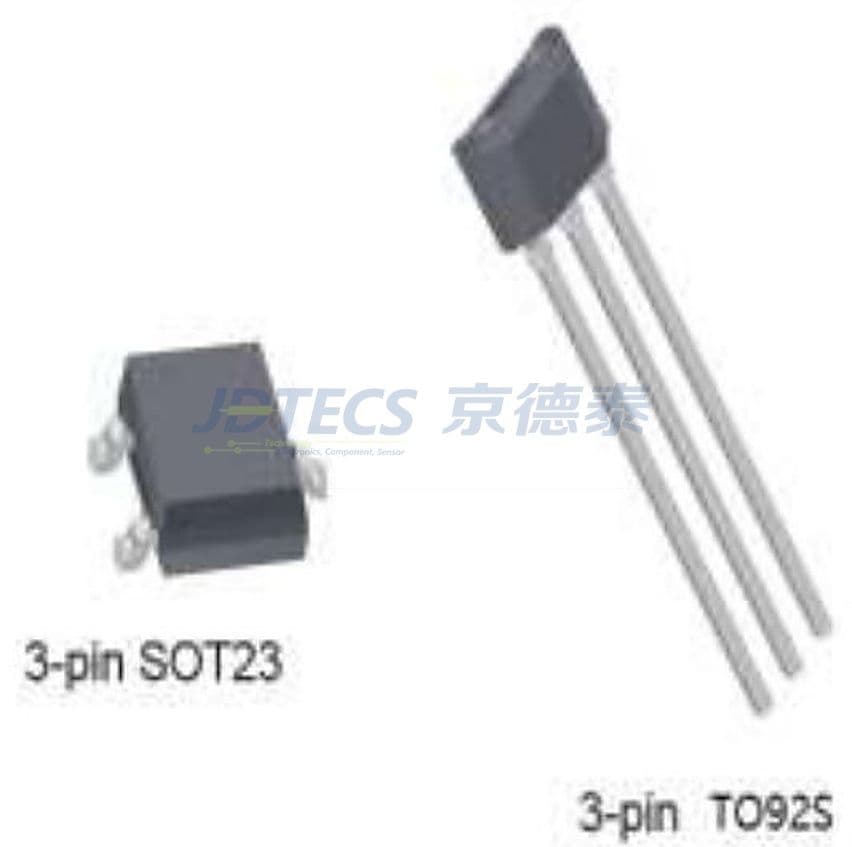

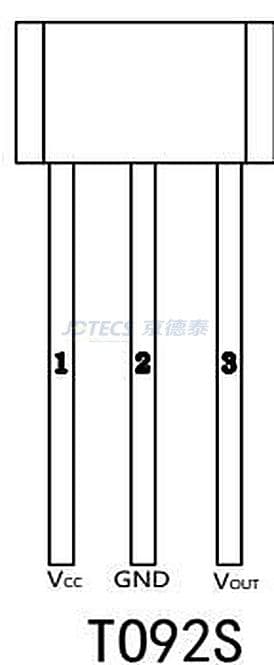

- ◆ 提供直插（TO92S）和贴片（SOT23-3L）两种封装

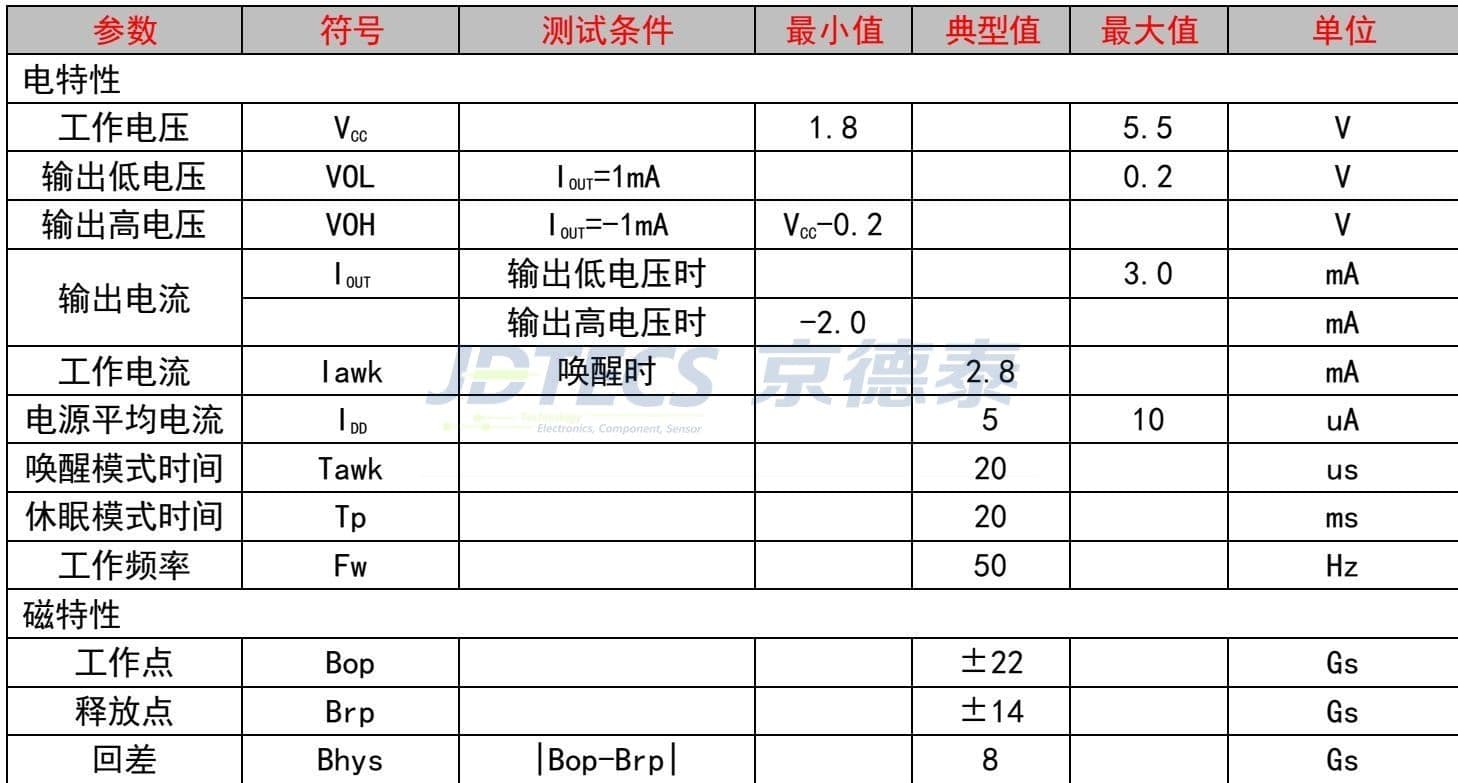

技术参数 / Technical Specification
| 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 电特性 | |||||
| 工作电压 (Vcc) | - | 1.8 | - | 5.5 | V |
| 输出低电压 (VOL) | IOUT = 1mA | - | - | 0.2 | V |
| 输出高电压 (VOH) | IOUT = -1mA | VCC-0.2 | - | - | V |
| 电源平均电流 (IDD) | - | - | 5 | 10 | uA |
| 工作频率 (Fw) | - | - | 50 | - | Hz |

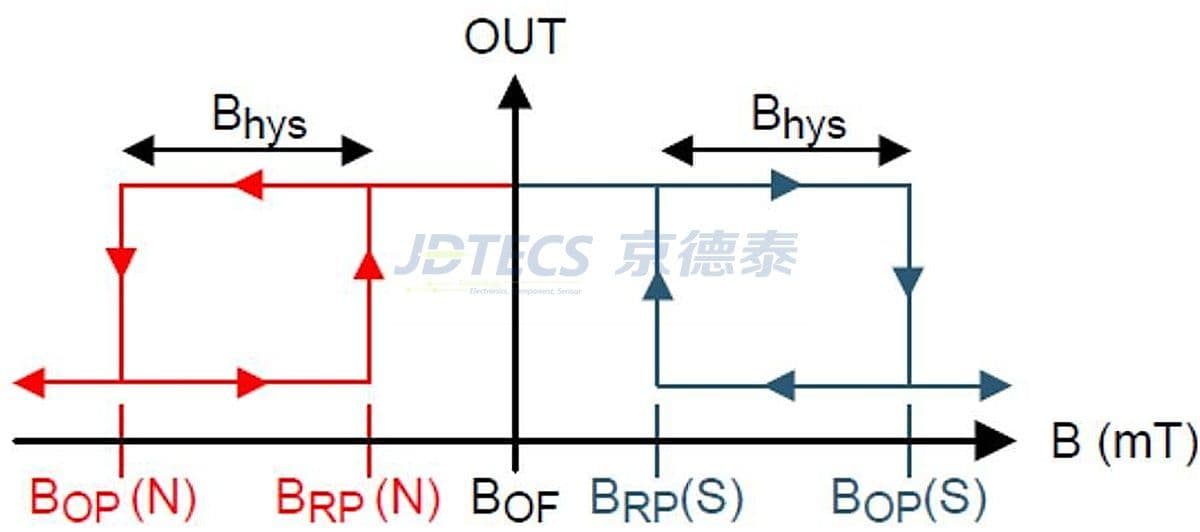

| 磁特性 | |||||
| 工作点 (Bop) | - | - | ±22 | - | Gs |
| 释放点 (Brp) | - | - | ±14 | - | Gs |
| 回差 (Bhys) | Bop-Brp | - | 8 | ||

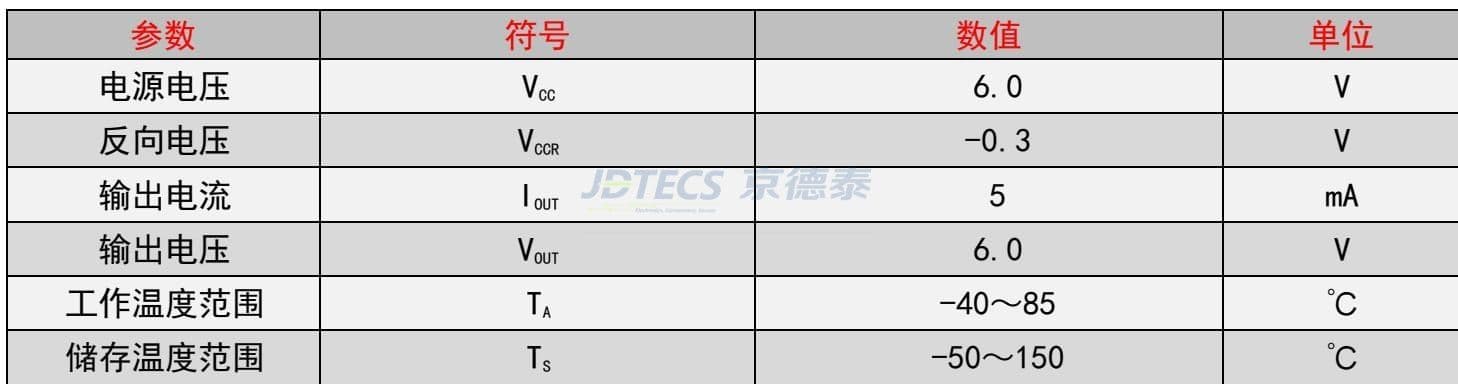

| 极限参数 | |||||
| 电源电压 (VCC) | - | - | - | 6.0 | V |
| 工作温度 (TA) | - | -40 | - | 85 | °C |

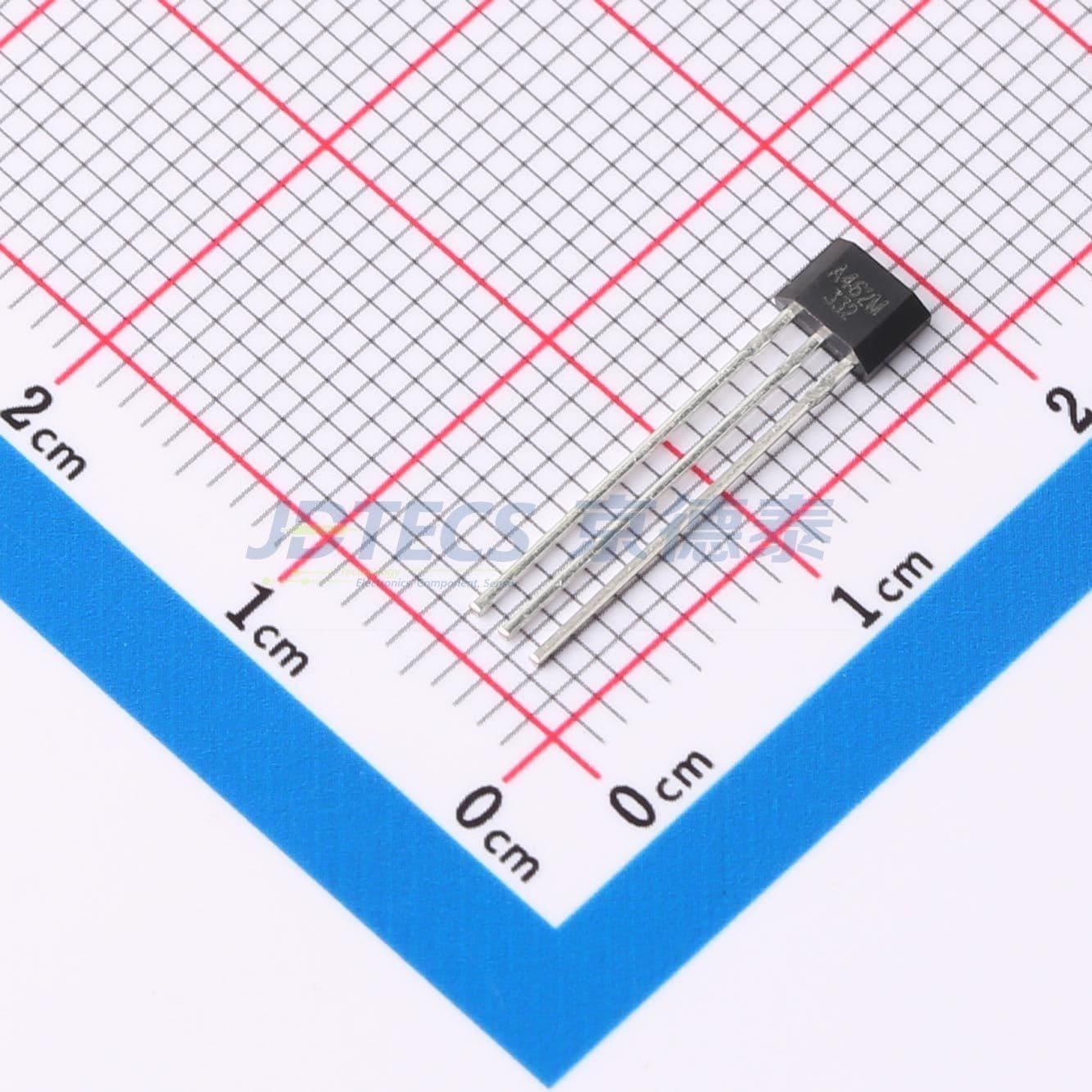

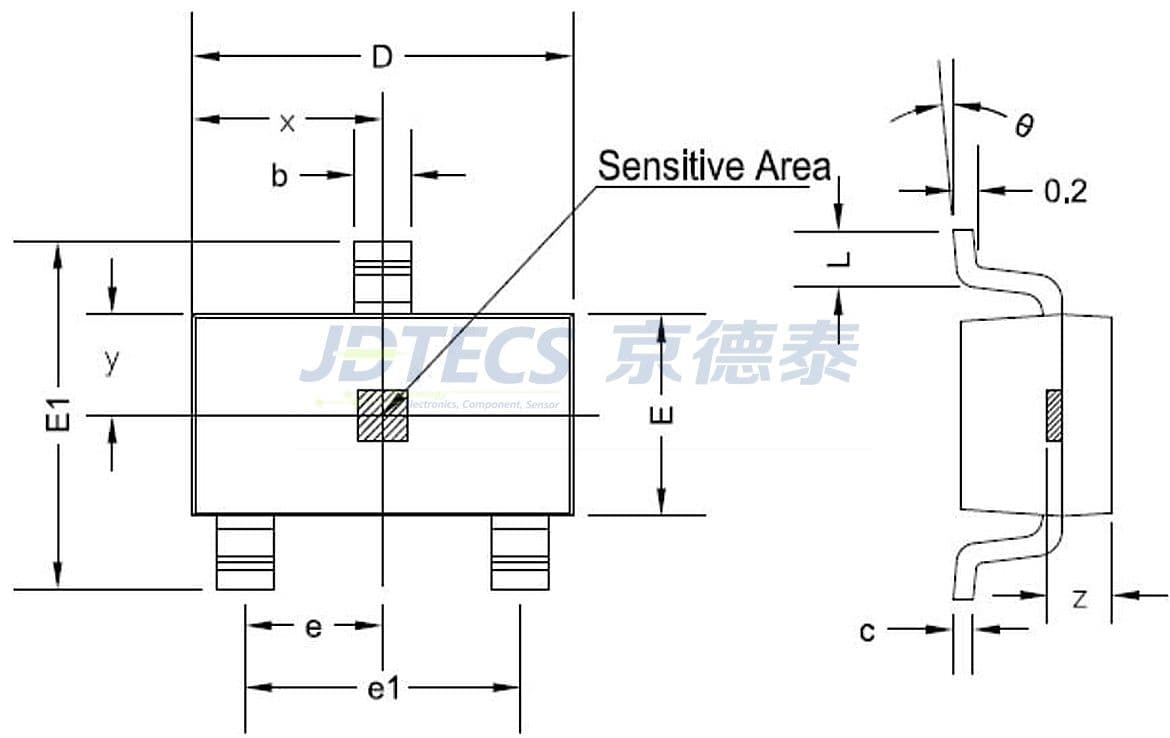

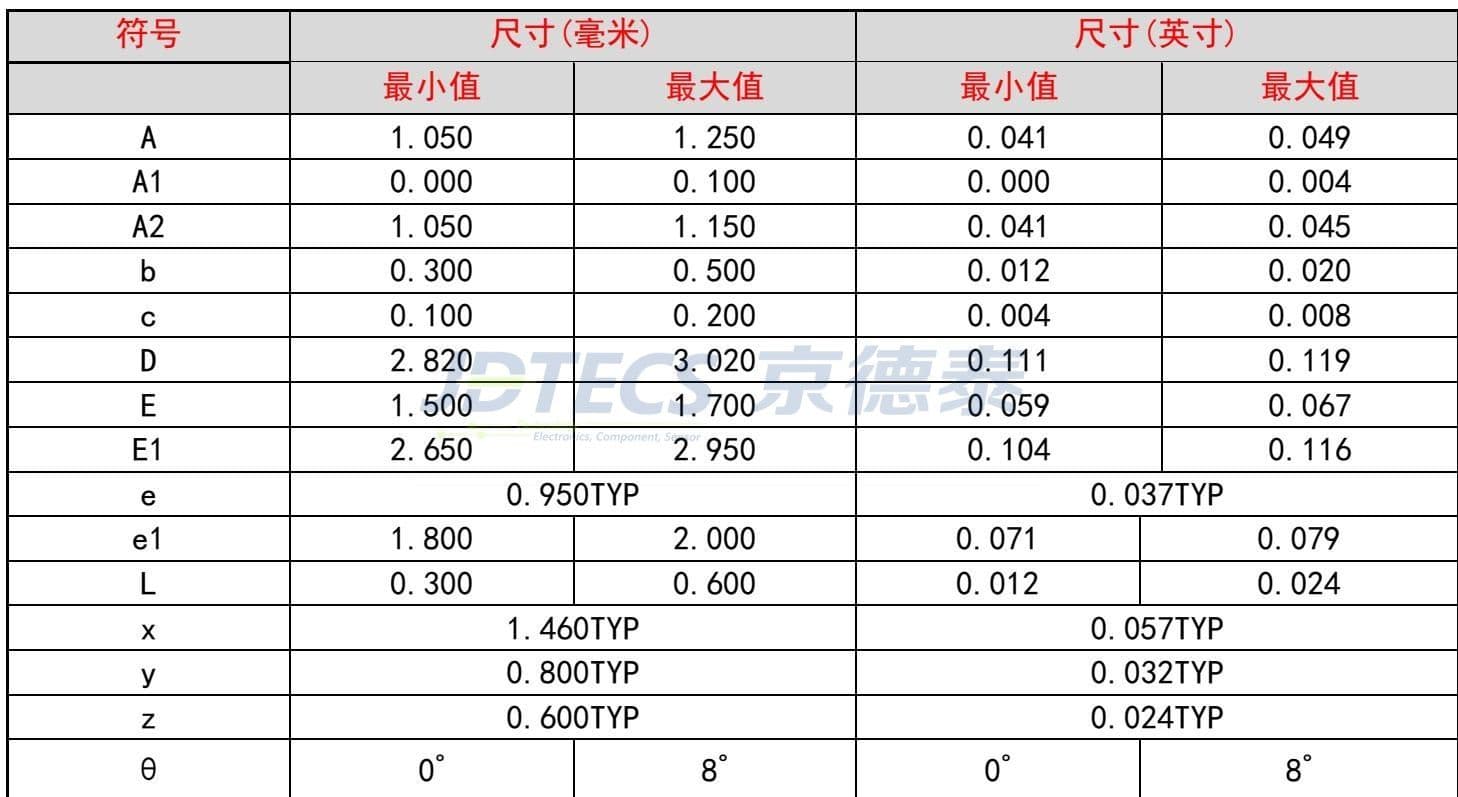

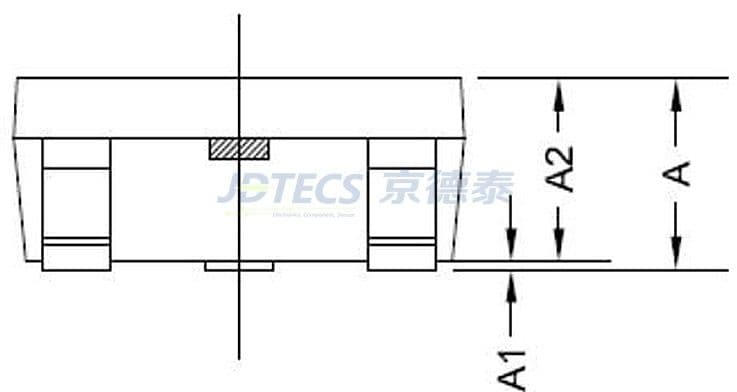

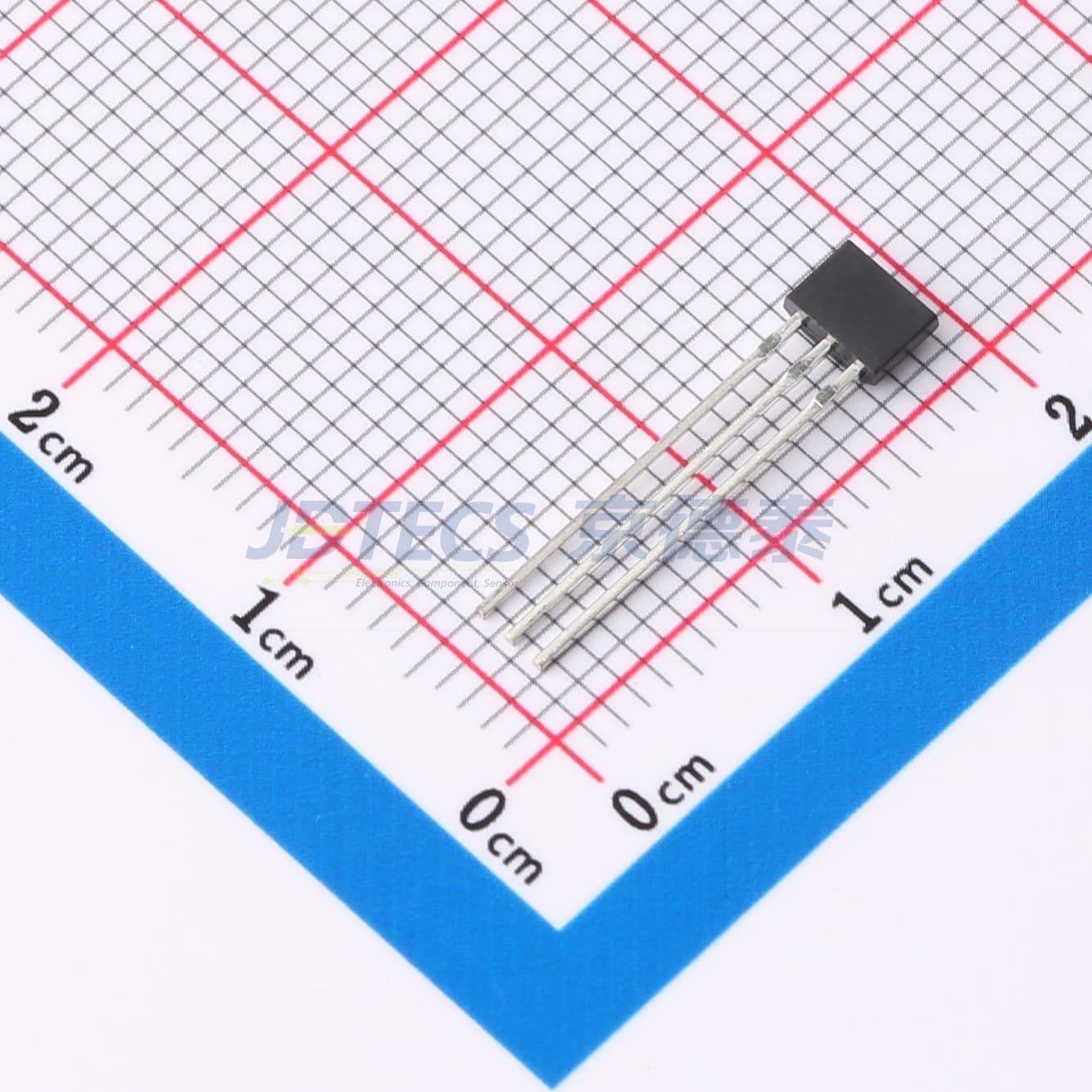

产品三视图
