低功耗高灵敏度双极霍尔开关芯片

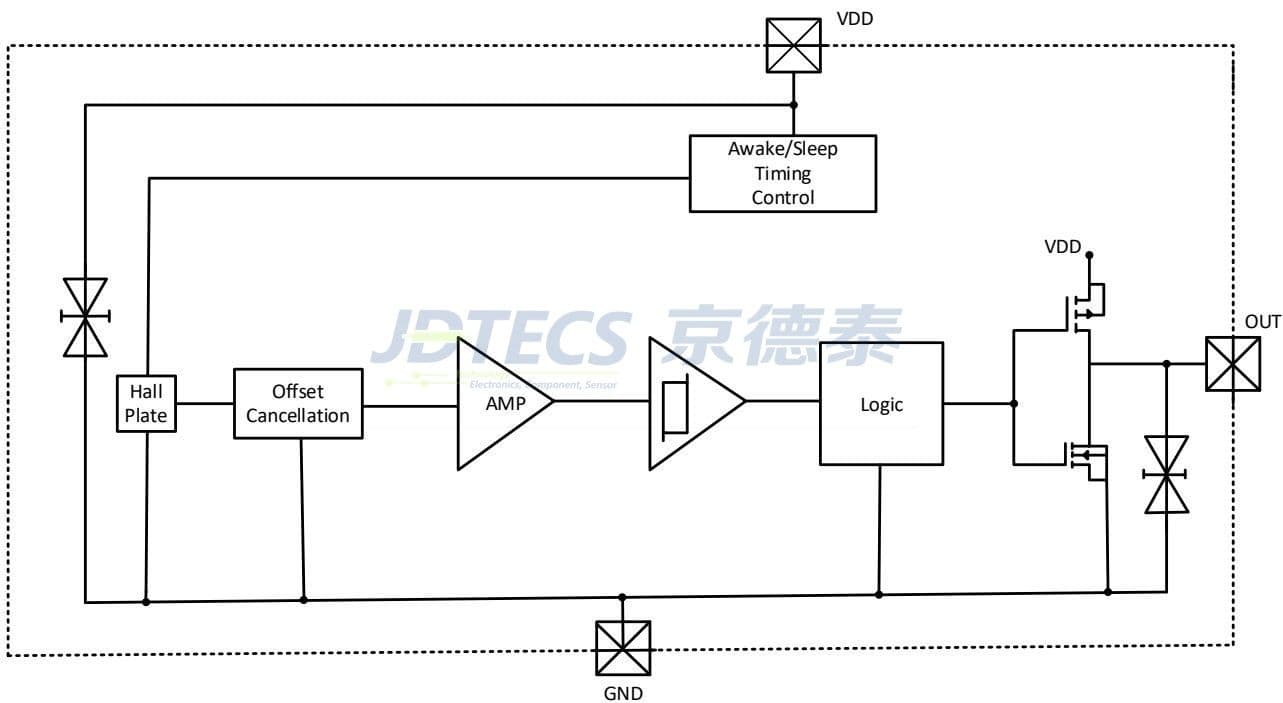

SL6103是一款采用CMOS工艺设计的低功耗、高灵敏度双极性霍尔开关芯片。其内部集成了电压调节器、霍尔电压发生器、小信号放大器、斩波稳压器、施密特触发器和CMOS输出驱动器，具备优异的温度稳定性和抗应力能力。工作电压范围宽（2.7V~5.5V），提供TO92S直插和SOT23-3L贴片两种符合RoHS标准的封装，适用于电池供电等微功耗场景。
下载规格书 PDF产品特点 / Product Features
- ◆ 低功耗设计，适合电池供电应用
- ◆ 高灵敏度双极性磁开关
- ◆ 宽工作电压范围（2.7V~5.5V）
- ◆ 推挽CMOS输出，驱动能力强
- ◆ 优异的温度稳定性和抗应力性能

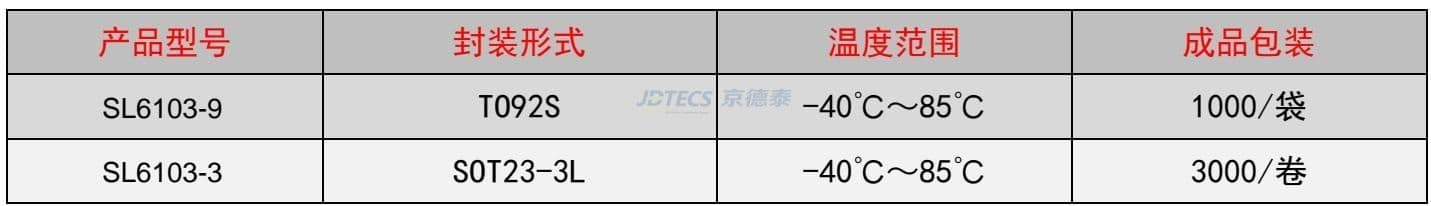

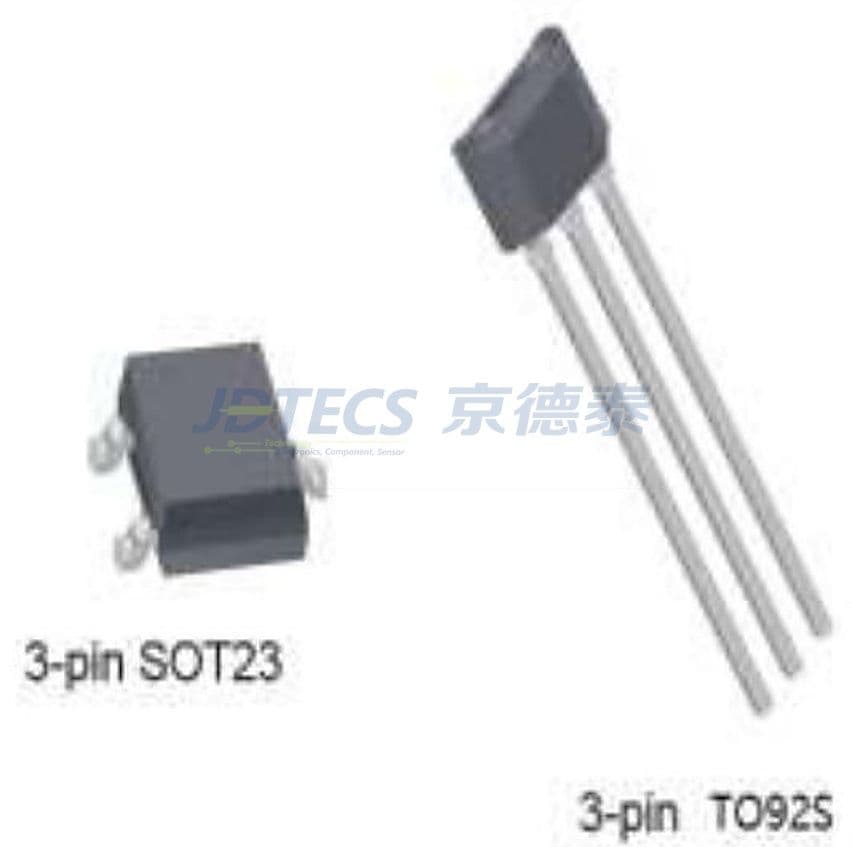

- ◆ 提供直插（TO92S）和贴片（SOT23-3L）两种封装
- ◆ 高ESD防护能力（±6kV）

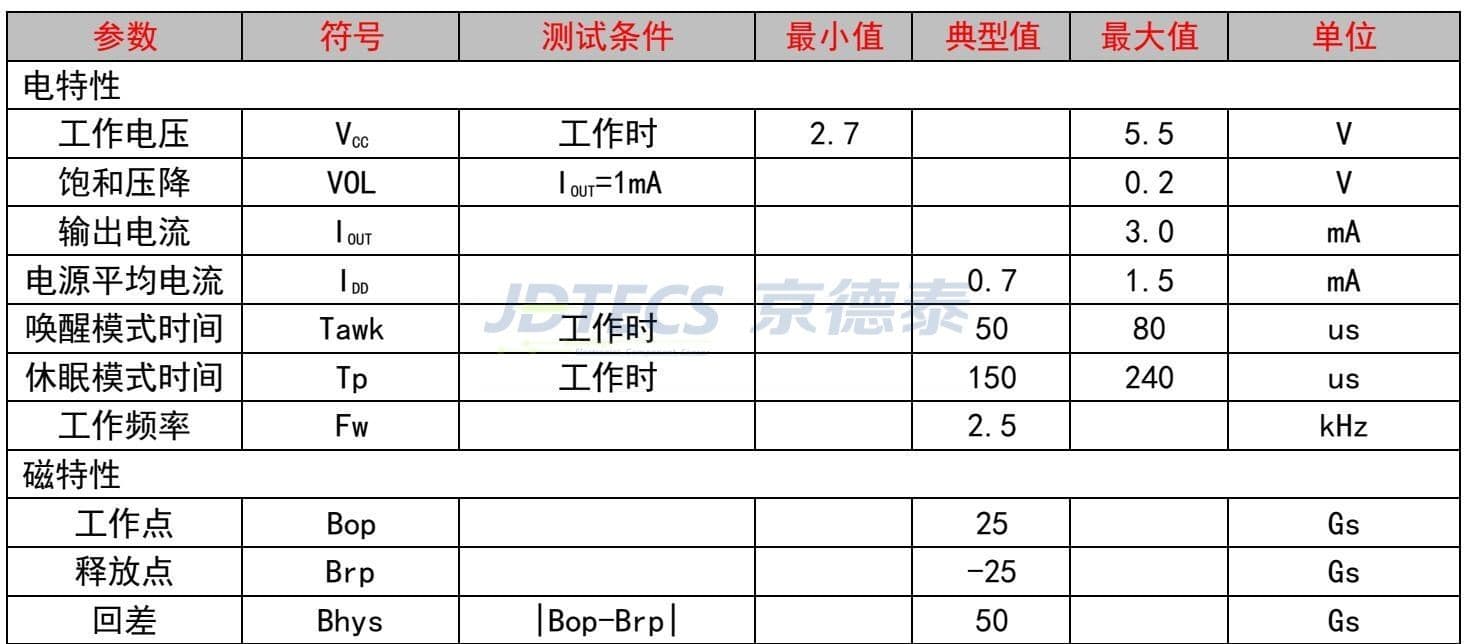

技术参数 / Technical Specification
| 参数 | 条件/符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 电特性 | |||||
| 工作电压 | VCC | 2.7 | - | 5.5 | V |
| 电源平均电流 | IDD | - | 0.7 | 1.5 | mA |
| 输出电流 | IOUT | - | - | 3.0 | mA |
| 饱和压降 | VOL (IOUT=1mA) | - | - | 0.2 | V |
| 工作频率 | Fw | - | 2.5 | - | kHz |
| 唤醒时间 | Tawk | - | 50 | 80 | µs |
| 休眠时间 | Tp | - | 150 | 240 | µs |

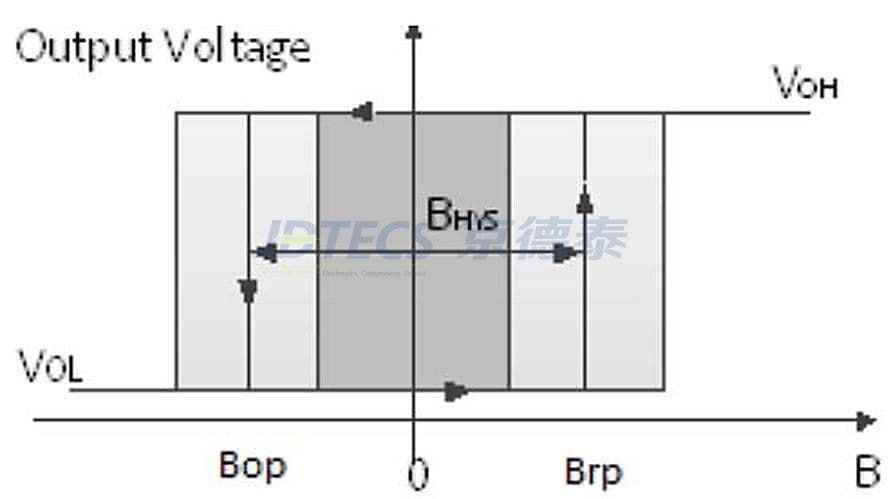

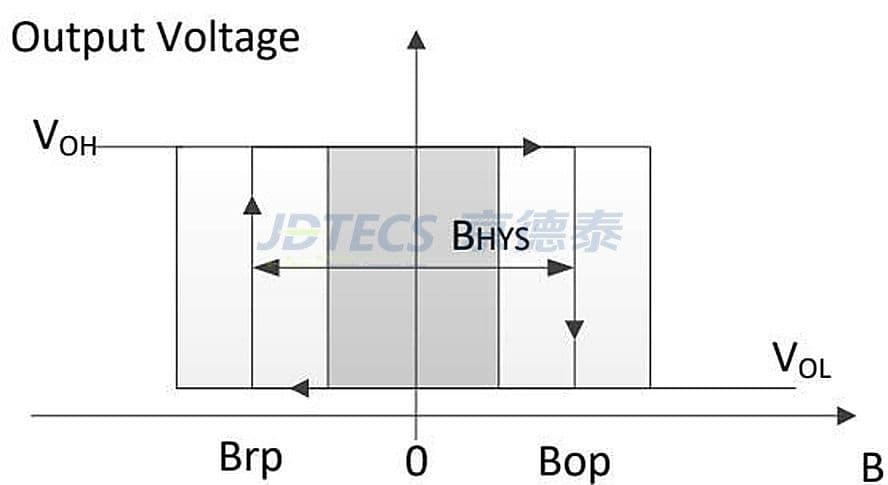

| 磁特性 | |||||
| 工作点 | Bop | - | 25 | - | Gs |
| 释放点 | Brp | - | -25 | - | Gs |
| 磁滞回差 | Bhys | - | 50 | - | Gs |

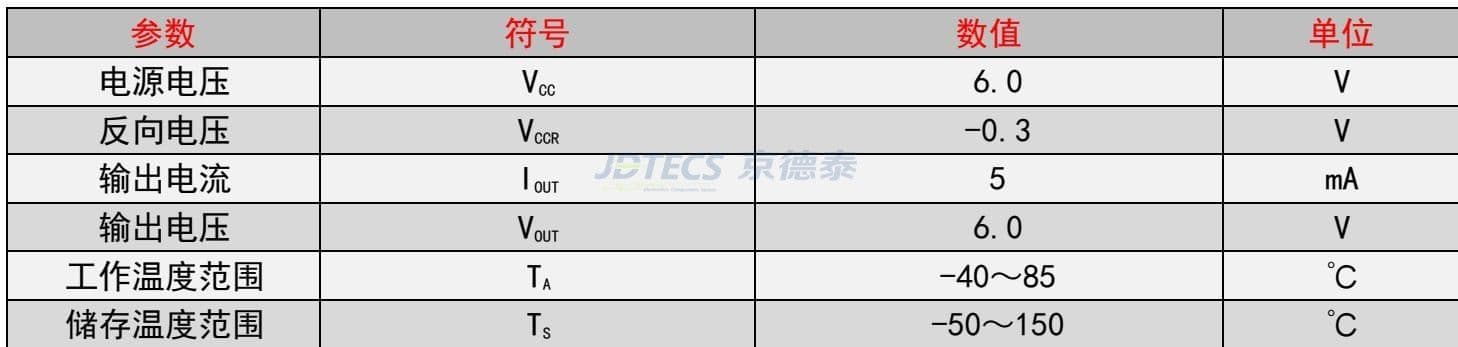

| 极限参数 | |||||
| 电源电压 | VCC | - | - | 6.0 | V |
| 工作温度 | TA | -40 | - | 85 | °C |

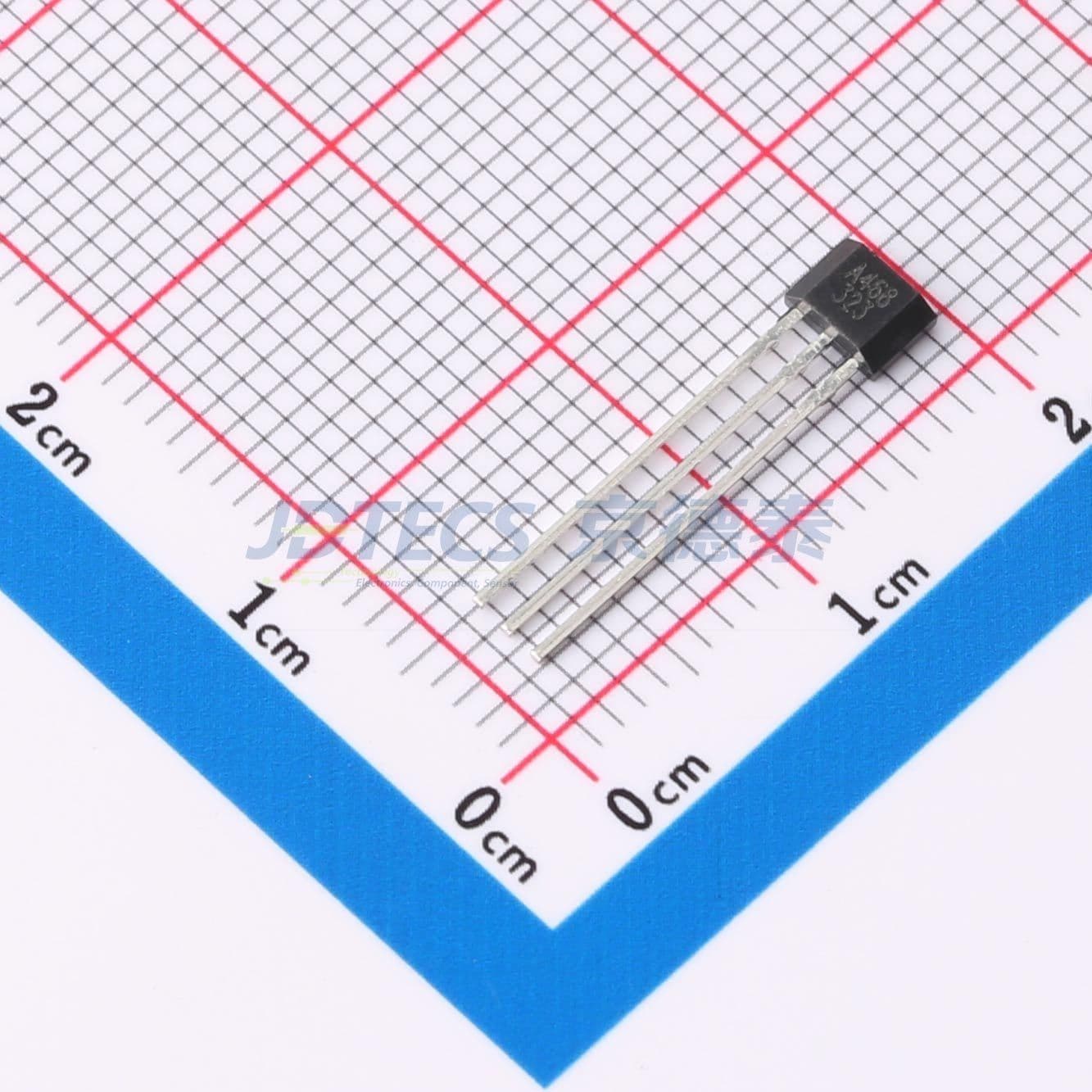

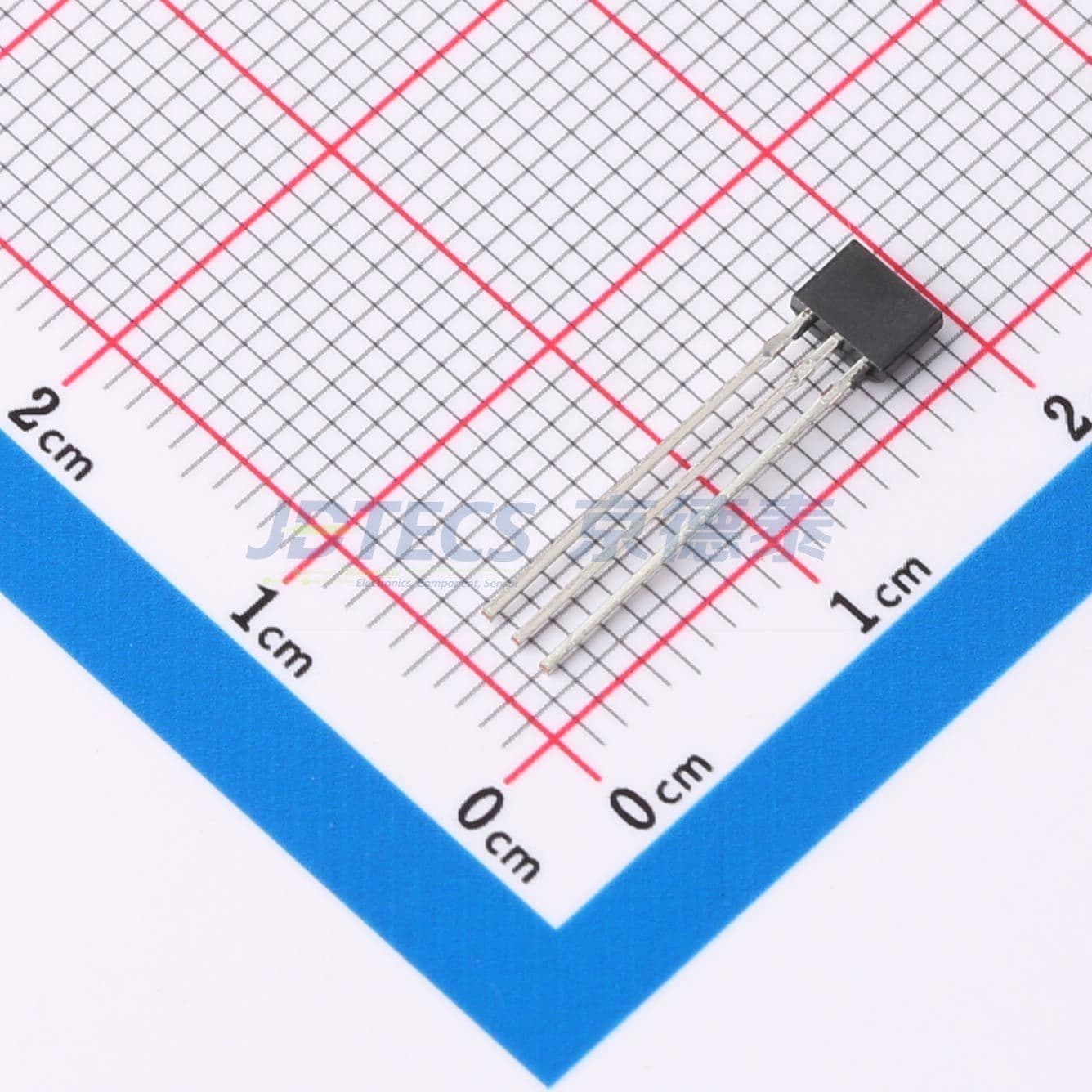

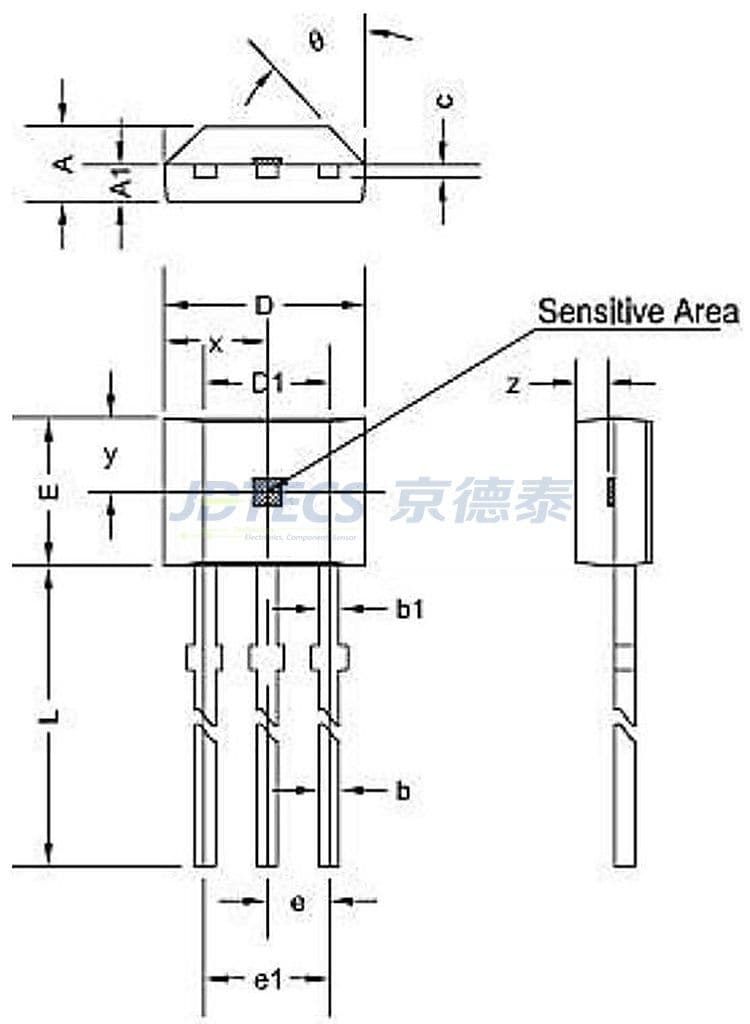

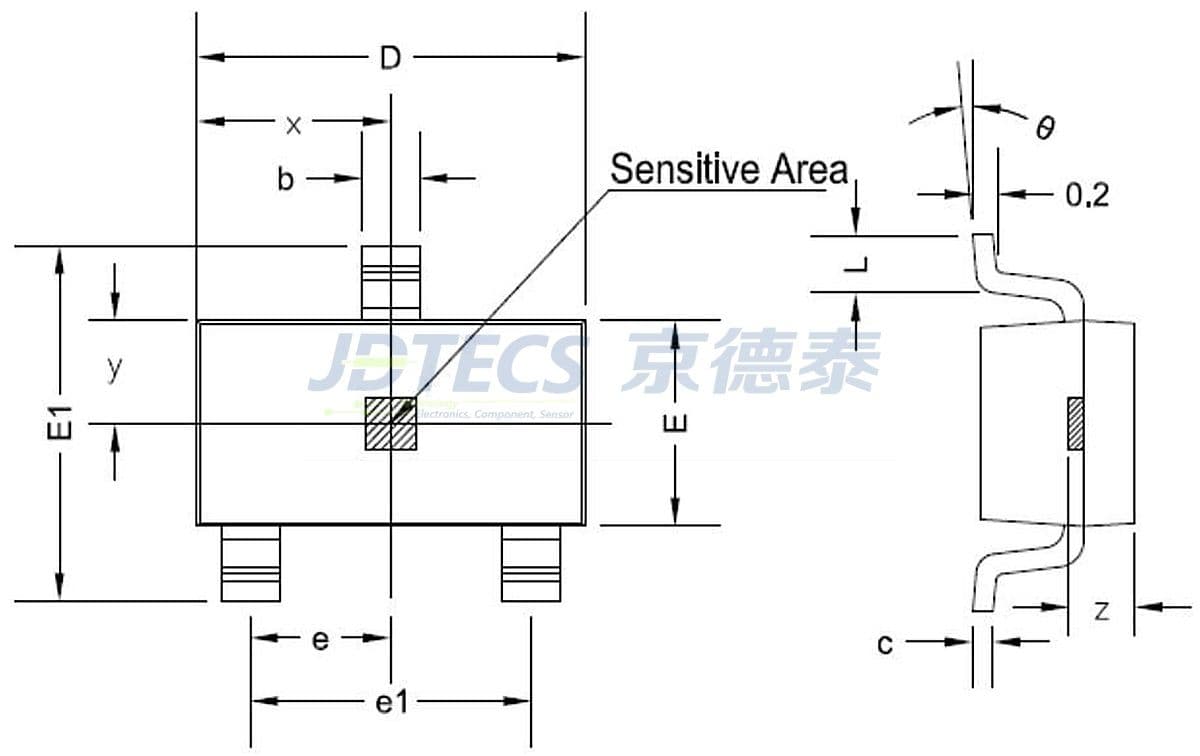

产品三视图
