低功耗霍尔开关传感器
这是一款专为空间紧凑系统和电池电量敏感应用设计的低功耗霍尔开关传感器。它提供多种磁场阈值、开关频率和SOT-23封装选项，可在1.6V至5.5V的宽电压范围内工作，并具有卓越的ESD防护性能。
下载规格书 PDF产品特点 / Product Features
- ◆ 超低功耗（典型值1.6uA@1.8V）
- ◆ 宽工作电压范围（1.6V~5.5V）
- ◆ 可选磁场阈值（33Gs低阈值 / 46Gs高阈值）

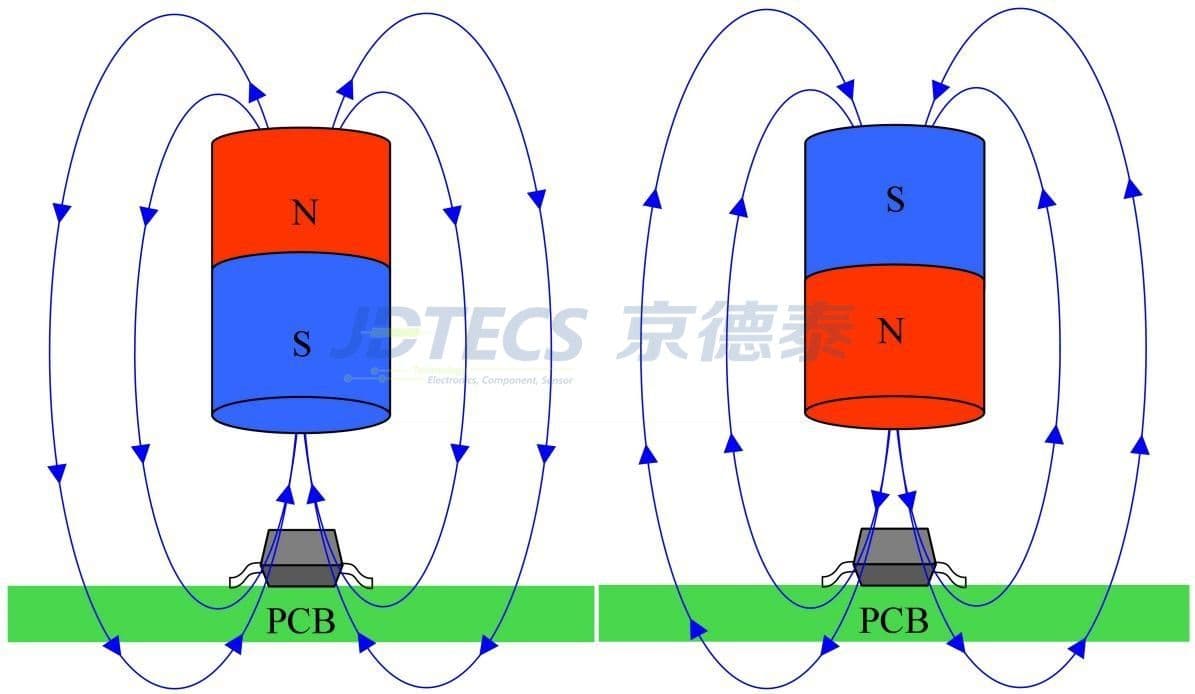

- ◆ 单N极磁场检测
- ◆ CMOS推挽输出
- ◆ SOT-23封装
- ◆ 宽工作温度范围（-40°C ~ +85°C）
- ◆ 卓越的ESD性能（HBM 8KV）

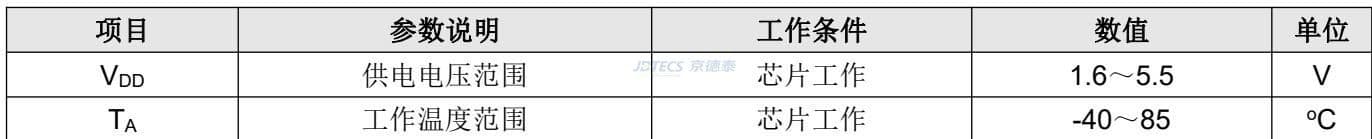

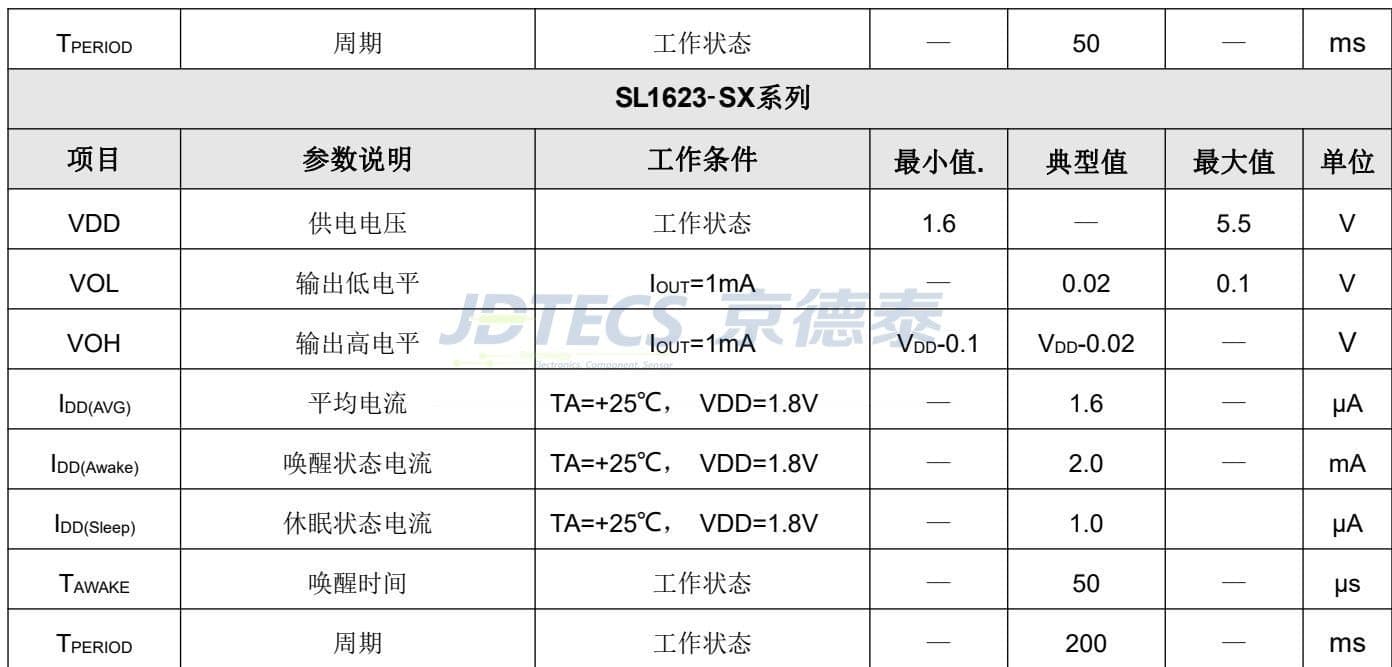

技术参数 / Technical Specification

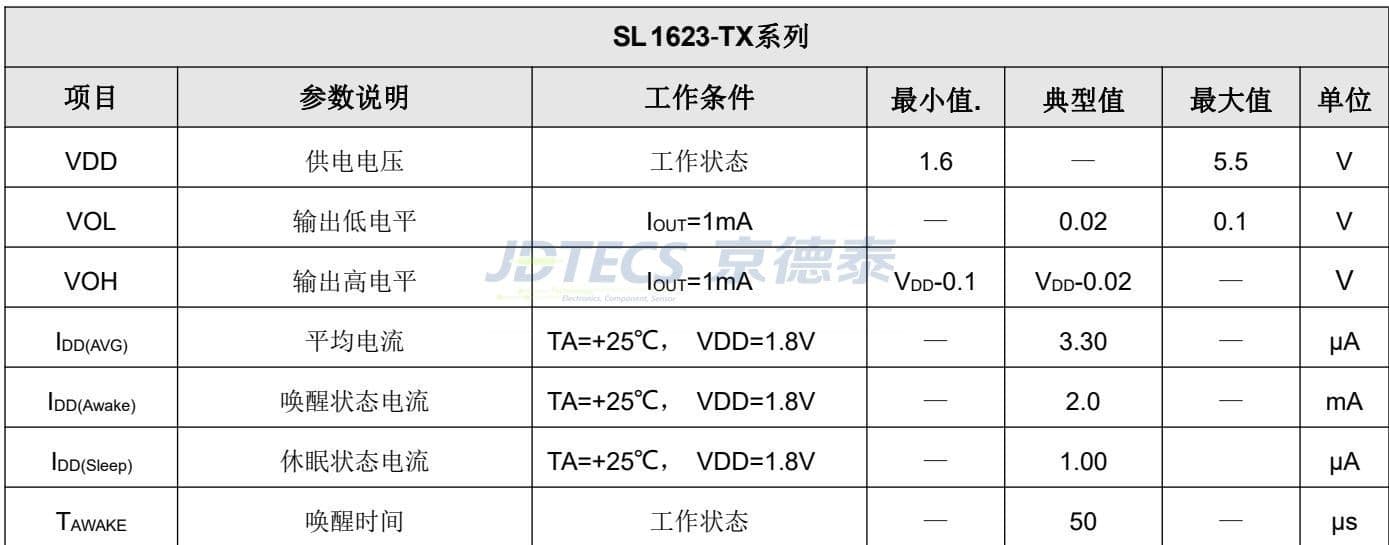

| 参数 | 规格 |
|---|---|
| 供电电压 (VDD) | 1.6V ~ 5.5V |
| 工作温度 (TA) | -40°C ~ +85°C |

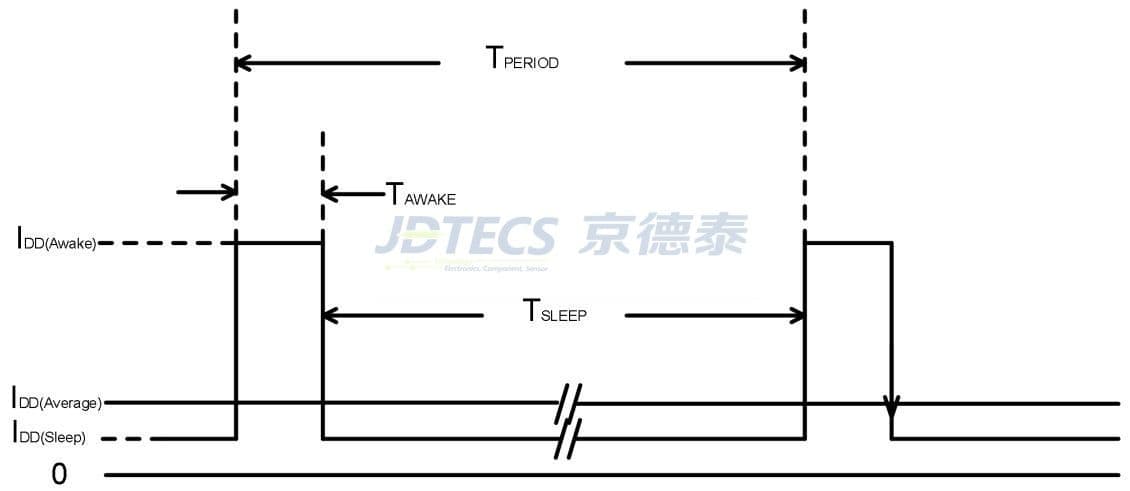

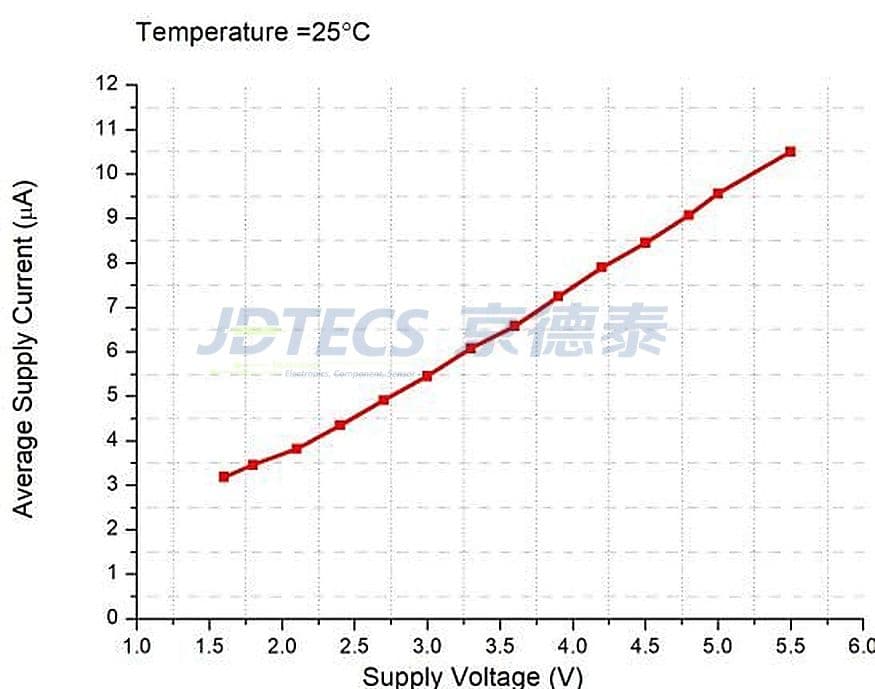

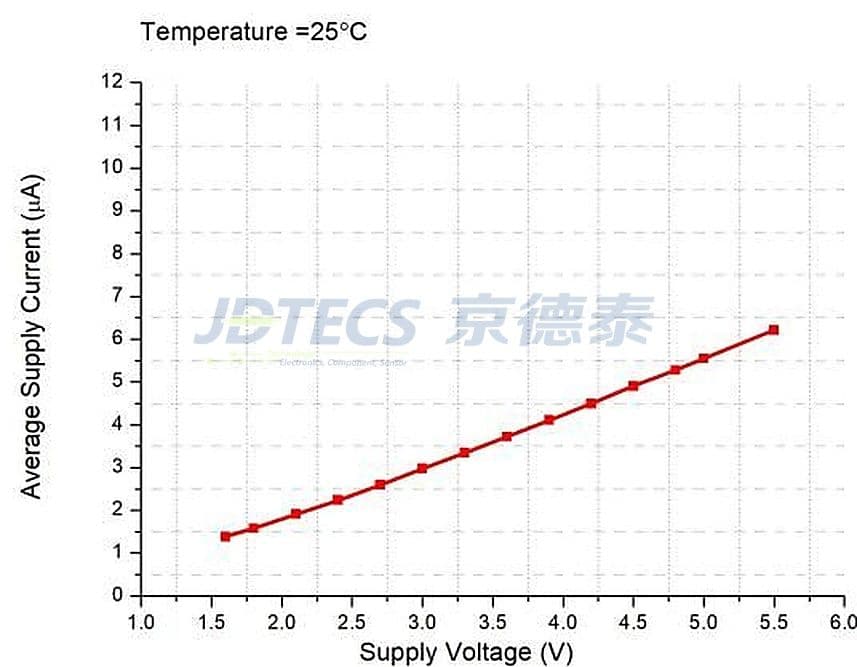

| 平均工作电流 (IDD(AVG)) | SL1623-SX系列：1.6 μA (典型值，@1.8V) SL1623-TX系列：3.3 μA (典型值，@1.8V) |
| 输出低电平 (VOL) | 0.02V (典型值，@IOUT=1mA) |
| 输出高电平 (VOH) | VDD - 0.02V (典型值，@IOUT=1mA) |

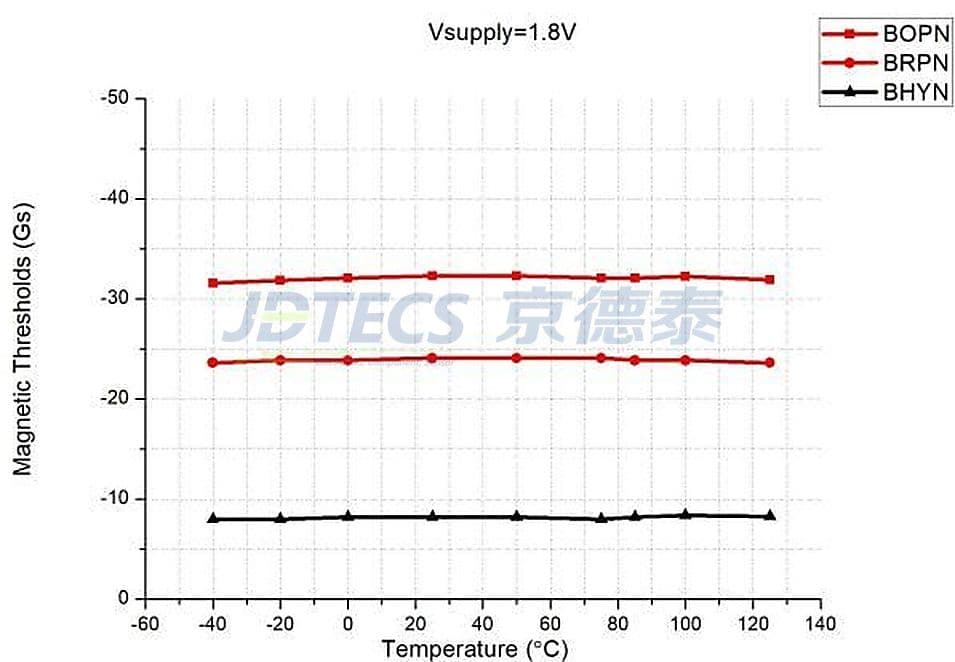

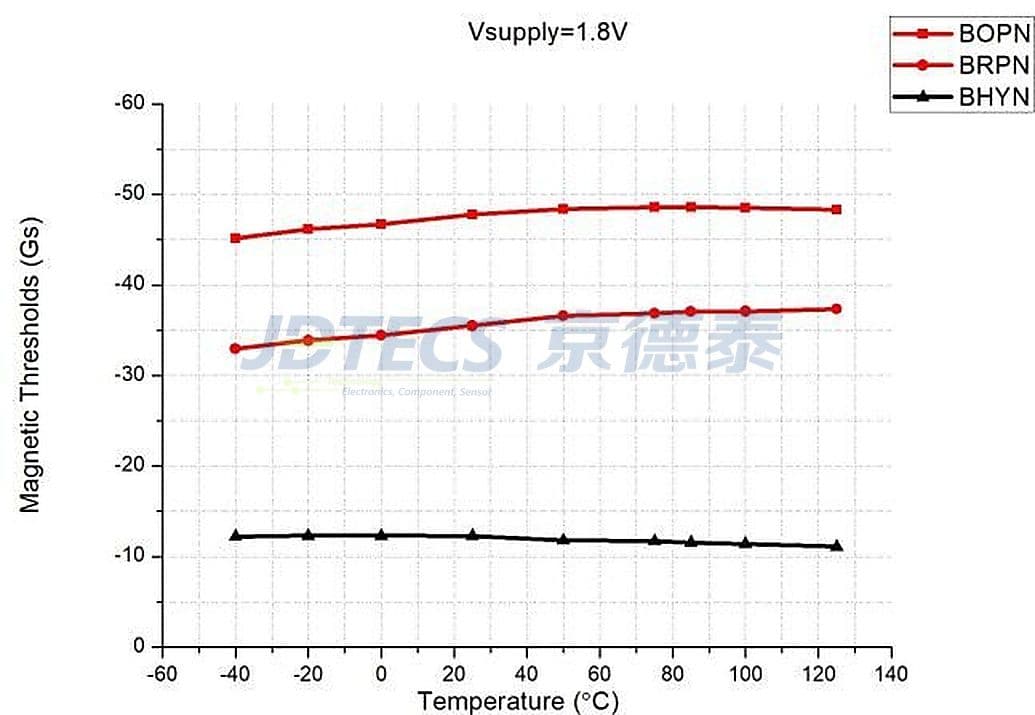

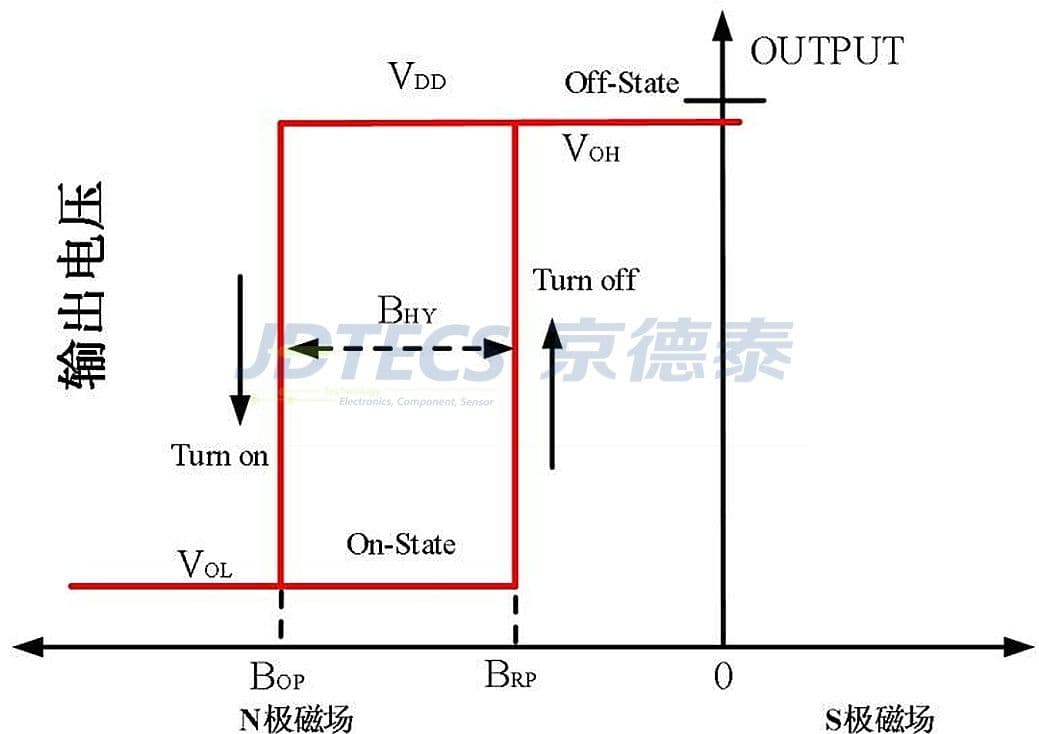

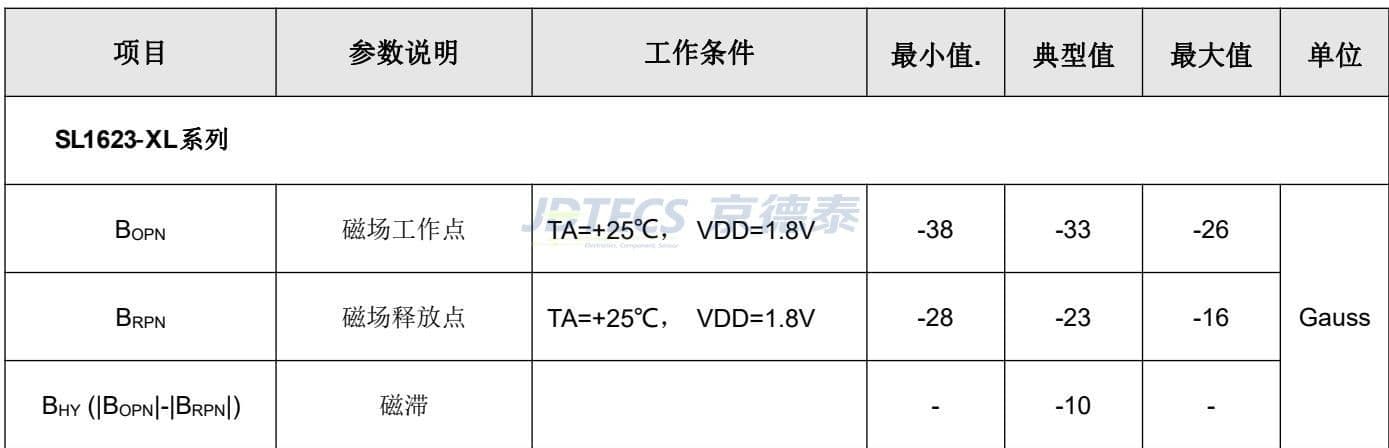

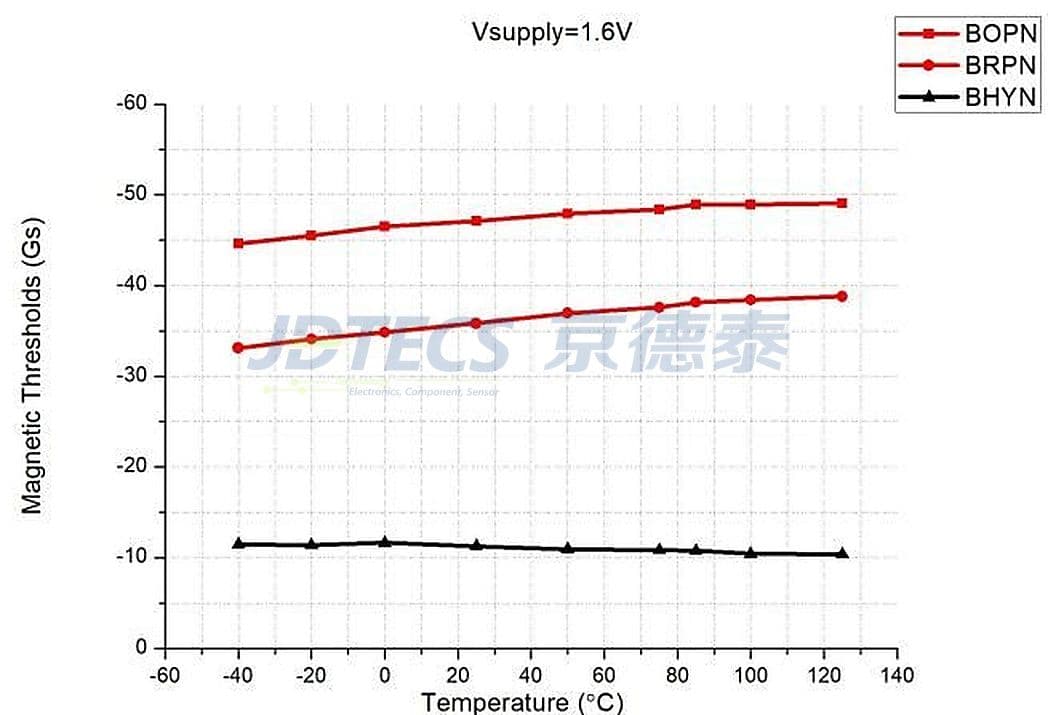

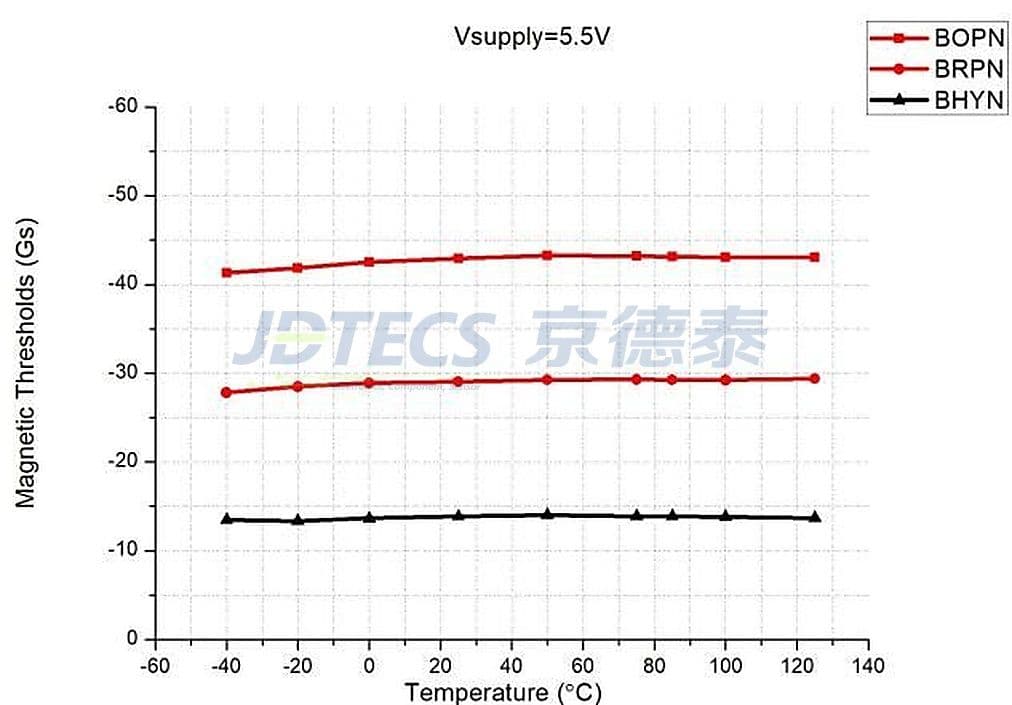

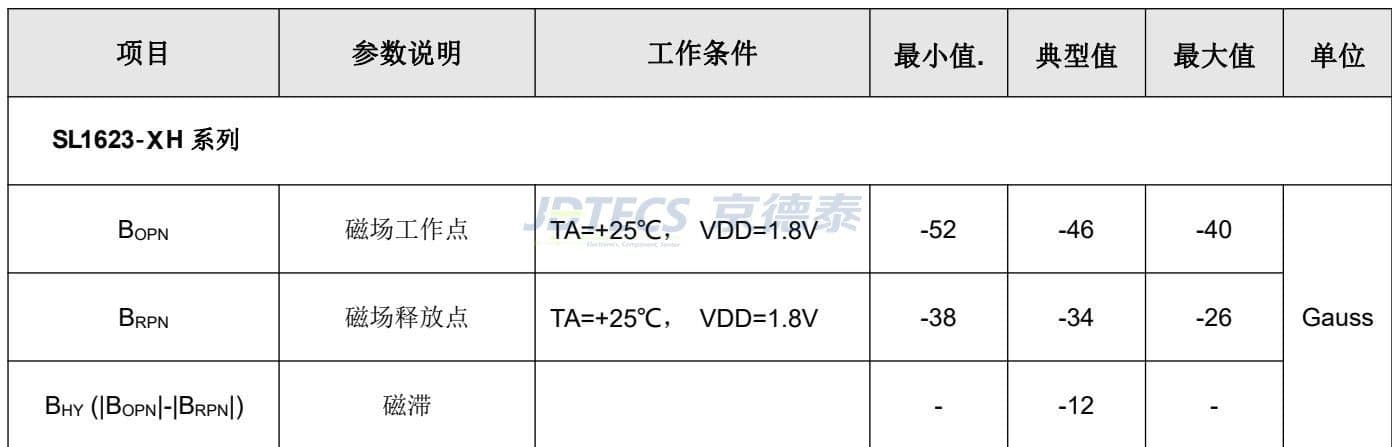

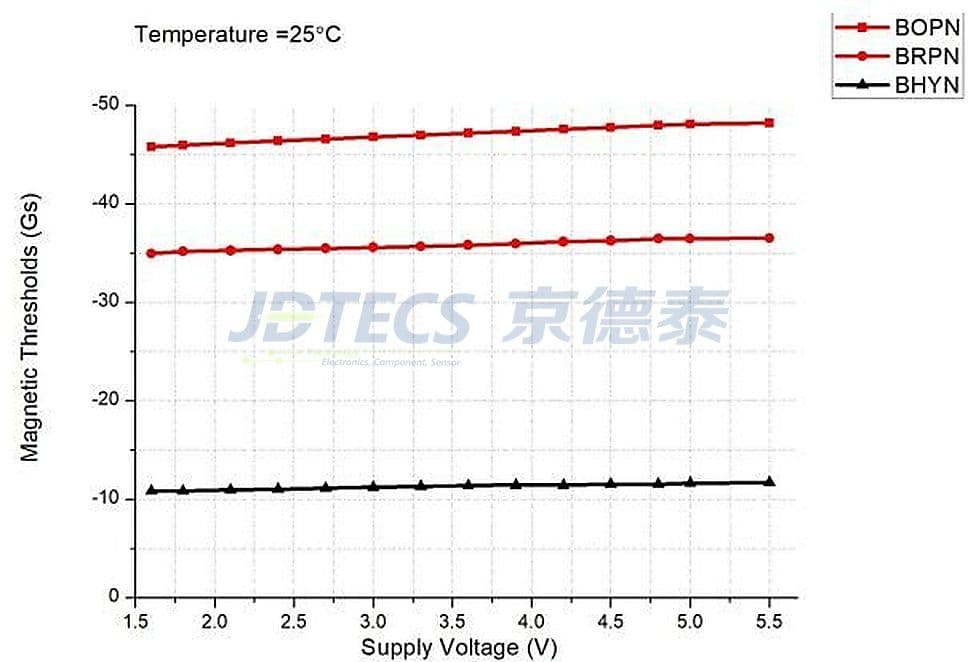

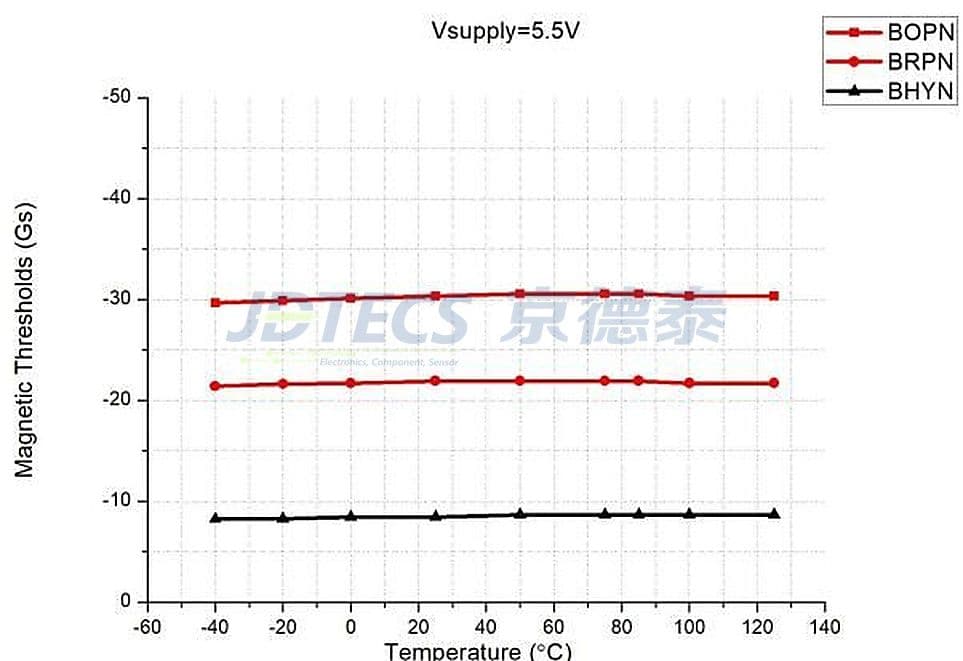

| 磁场工作点 (BOPN) | 低阈值 (XL系列)：-33 Gs (典型值) 高阈值 (XH系列)：-46 Gs (典型值) |

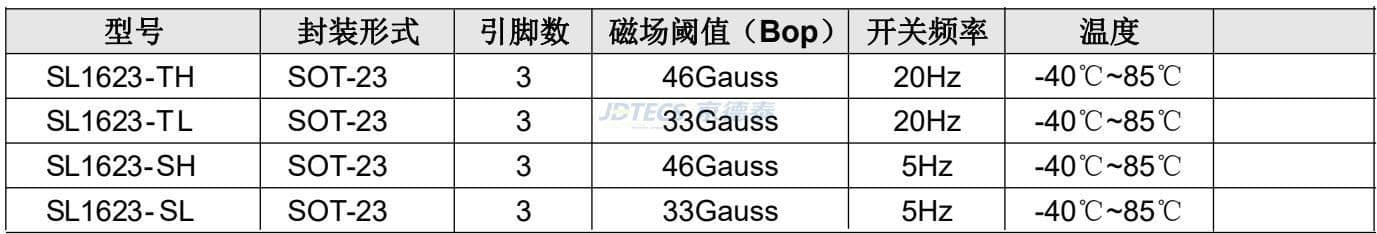

| 开关频率 | 5Hz (SX/SL/SH系列) / 20Hz (TX/TL/TH系列) |

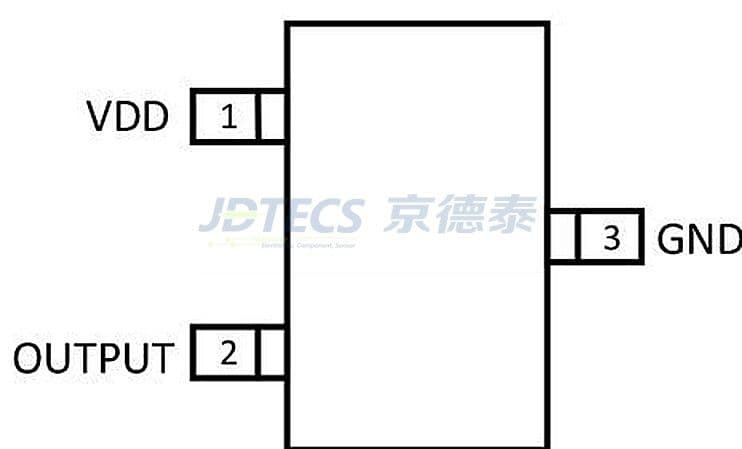

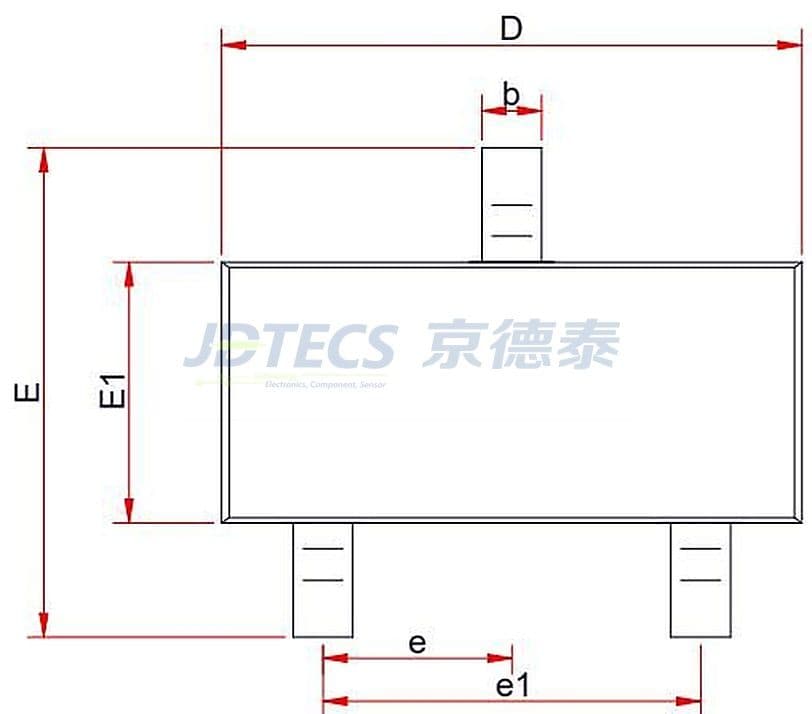

| 封装 | SOT-23 (3引脚) |
| ESD (HBM) | 8000 V |

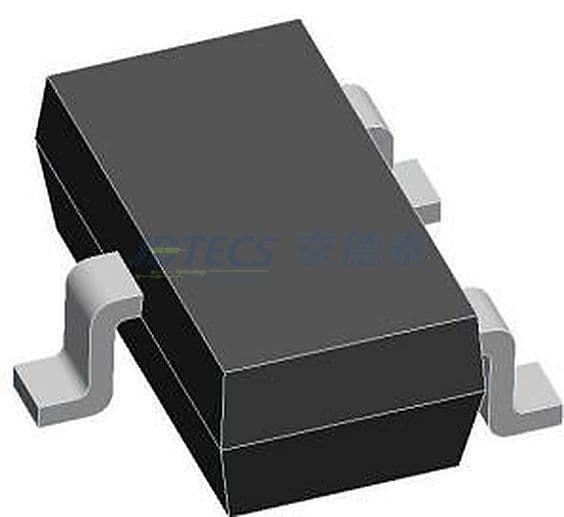

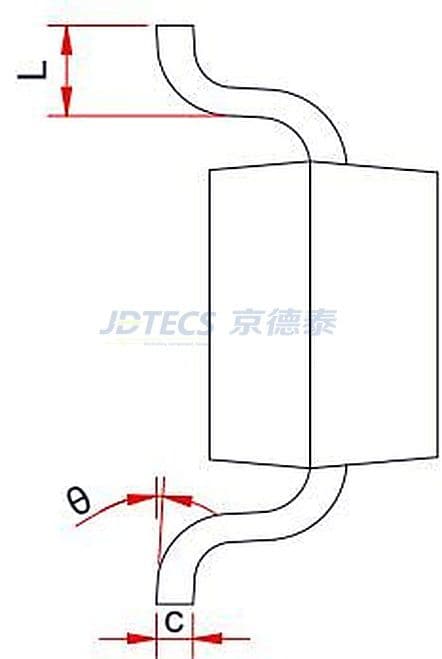

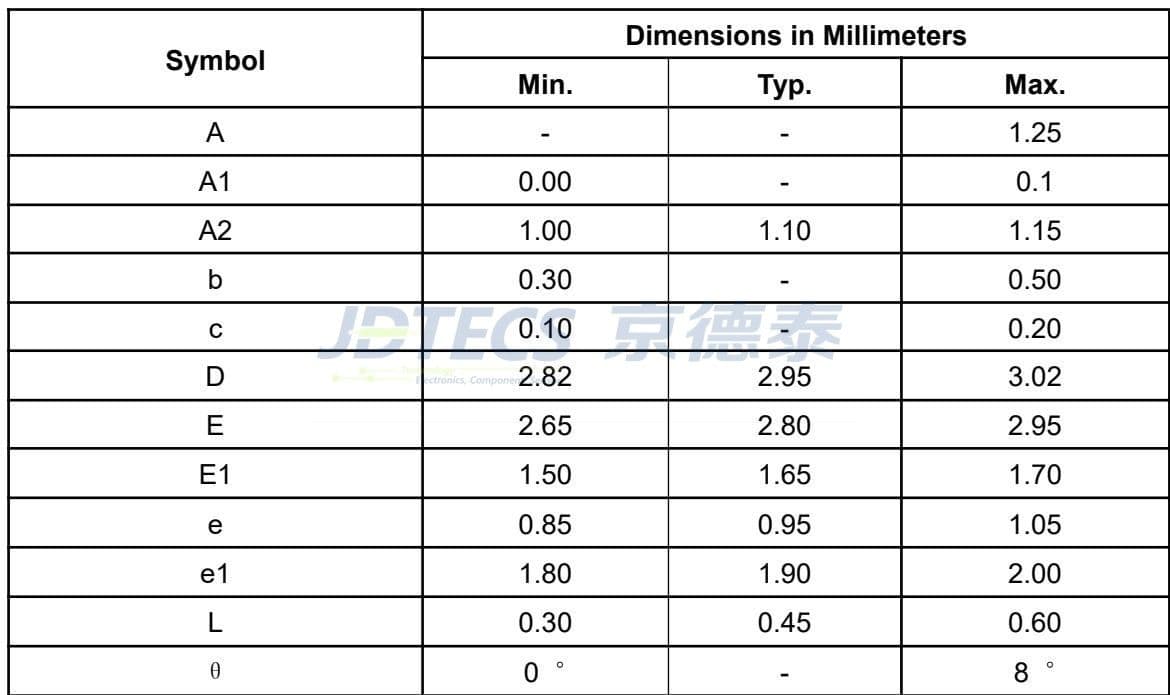

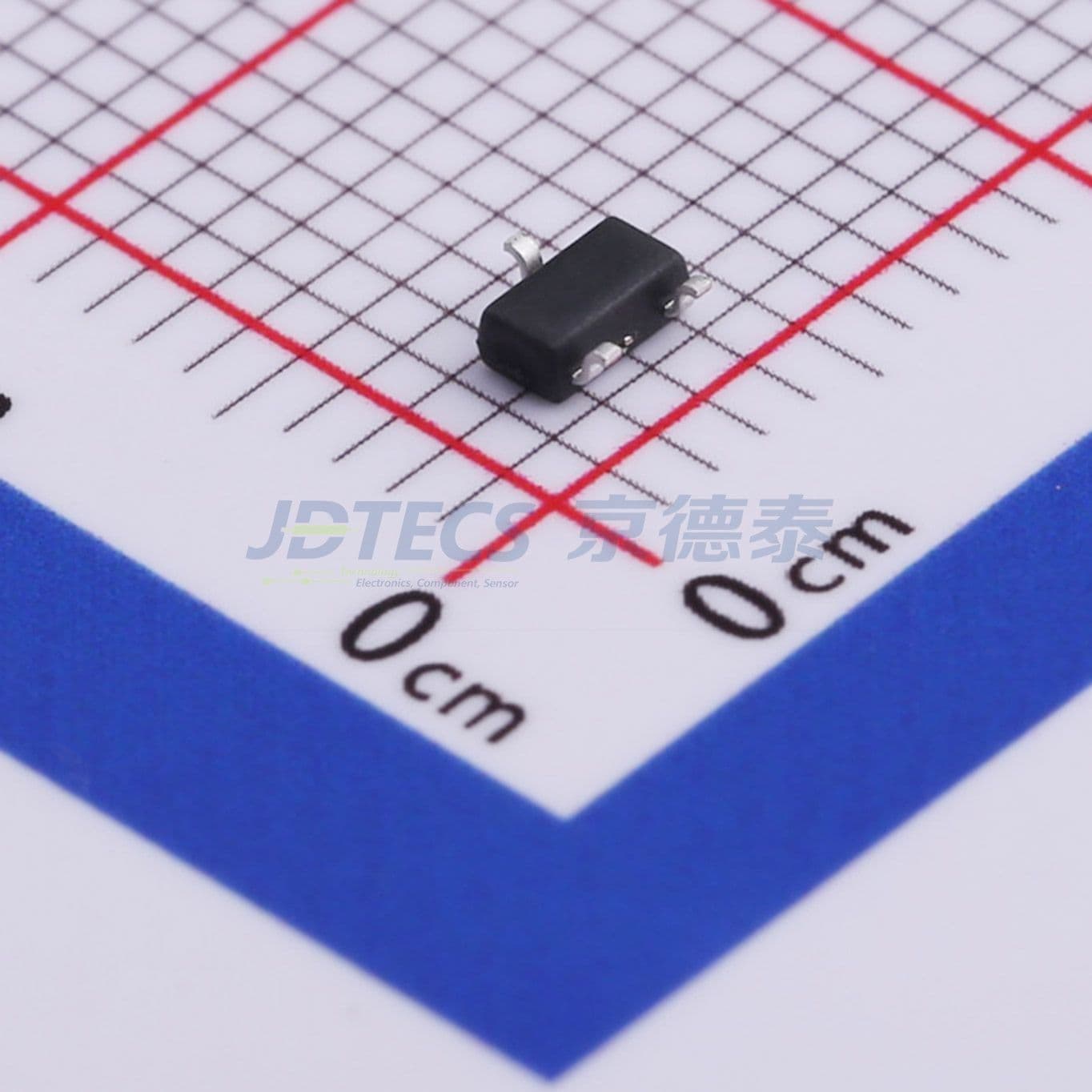

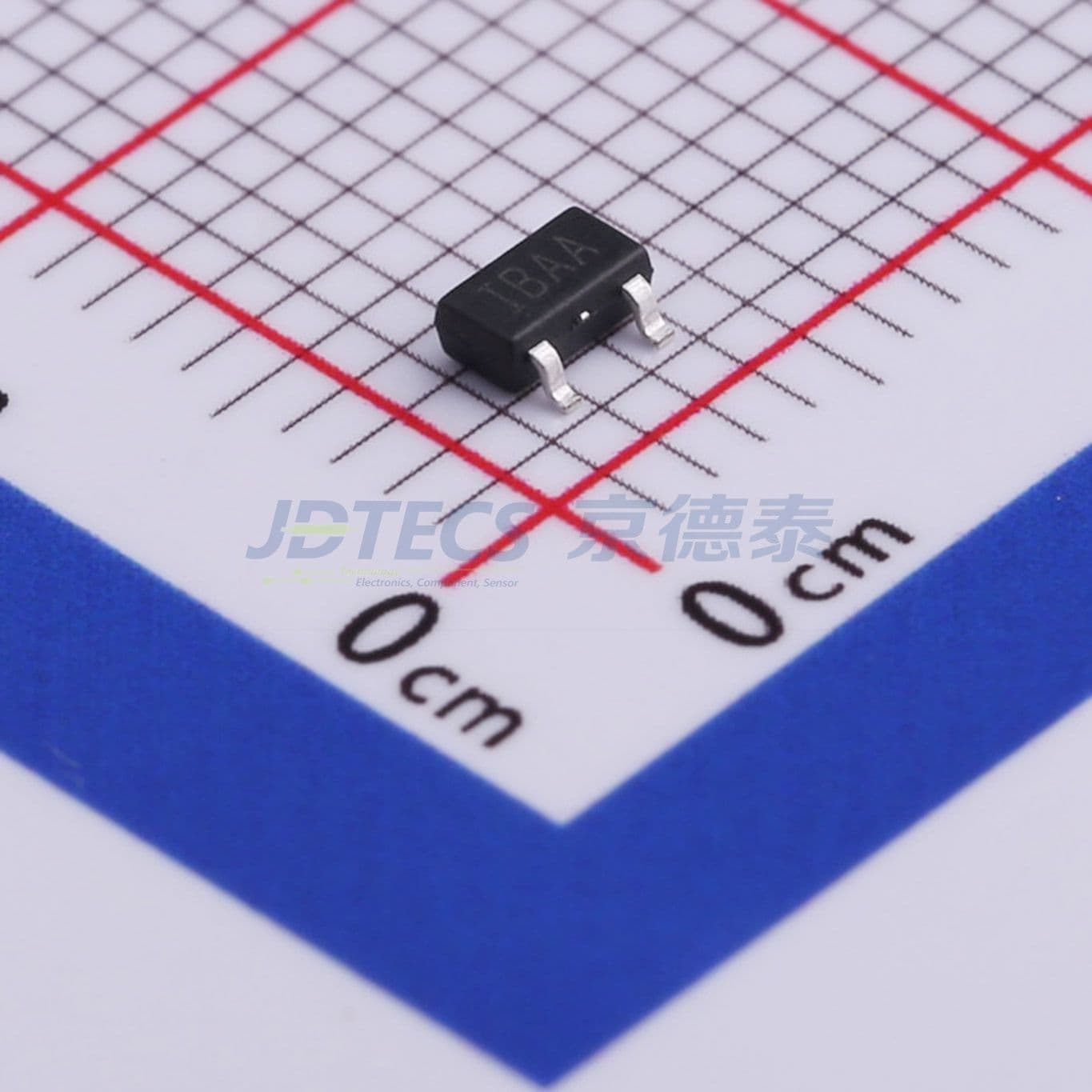

产品三视图
