低功耗霍尔开关传感器
这是一款专为空间紧凑系统和电池电量敏感应用设计的低功耗霍尔开关传感器。它提供多种磁场阈值、开关频率和标准TO-92S封装选项，可在1.6V至5.5V的宽电压范围内工作，并具有极低的电流消耗，用于检测单N极磁场。
下载规格书 PDF产品特点 / Product Features
- ◆ 超低功耗（典型值：1.6μA@5Hz或3.3μA@20Hz，1.8V供电）
- ◆ 宽工作电压范围：1.6V~5.5V

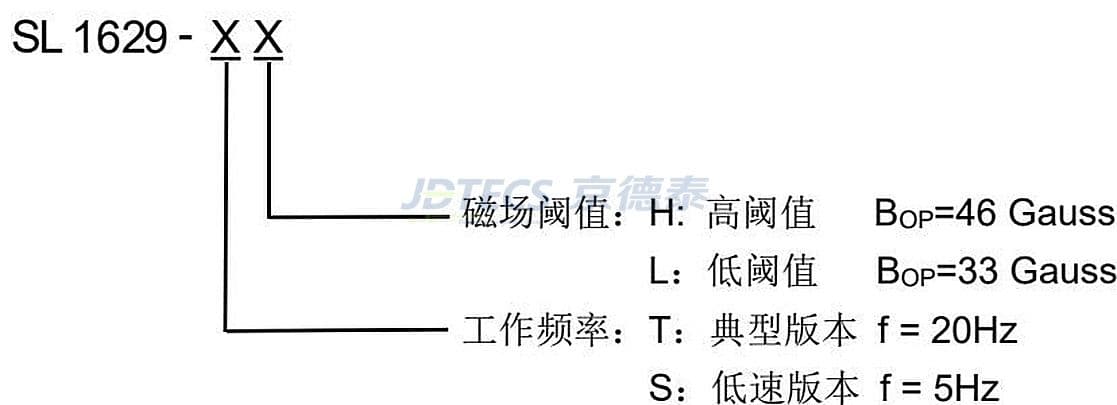

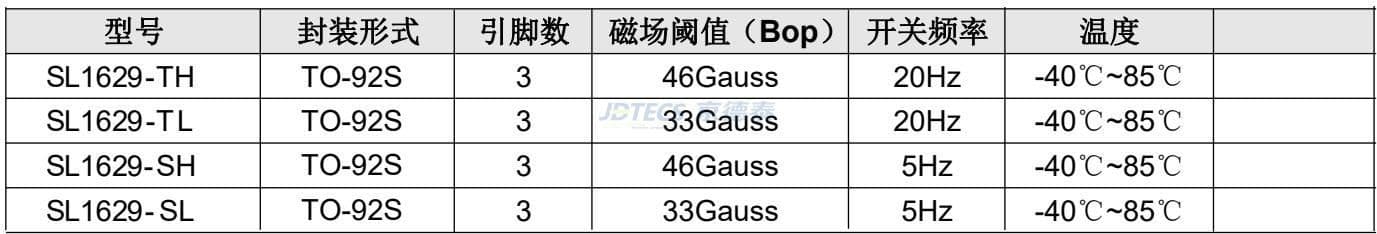

- ◆ 可选磁场阈值（33Gs低阈值或46Gs高阈值）

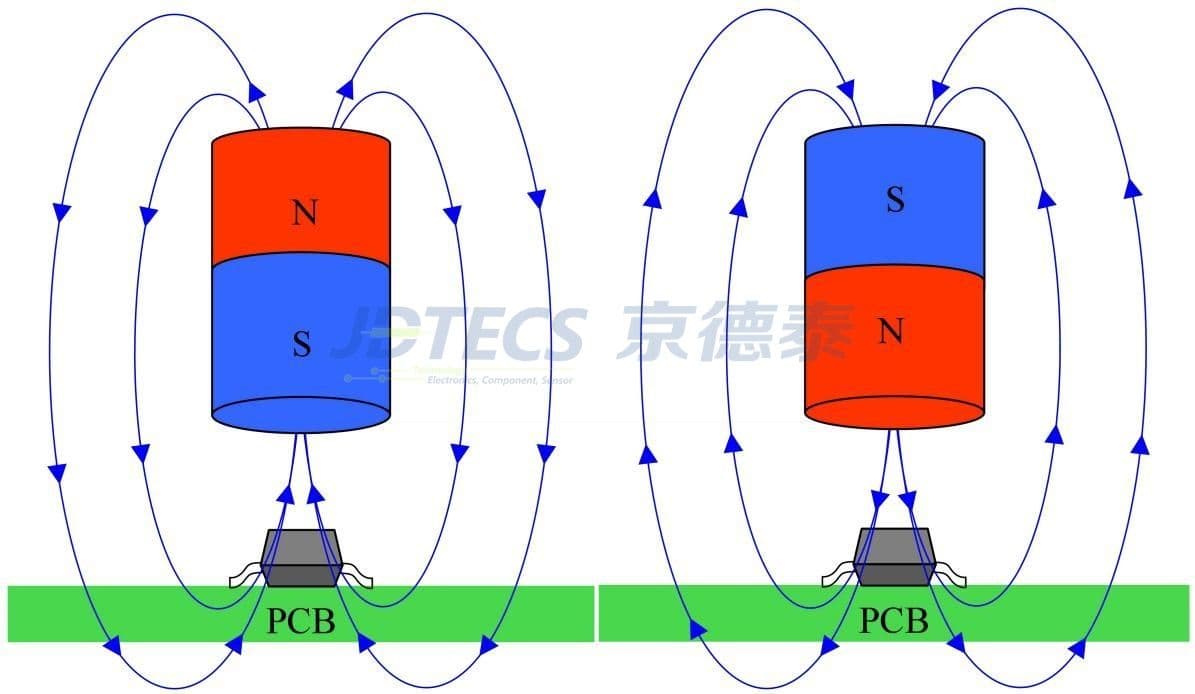

- ◆ 单N极磁场检测，CMOS推挽输出
- ◆ 工作温度范围：-40°C ~ +85°C
- ◆ 卓越的ESD性能（HBM 8KV）
- ◆ 符合RoHS标准

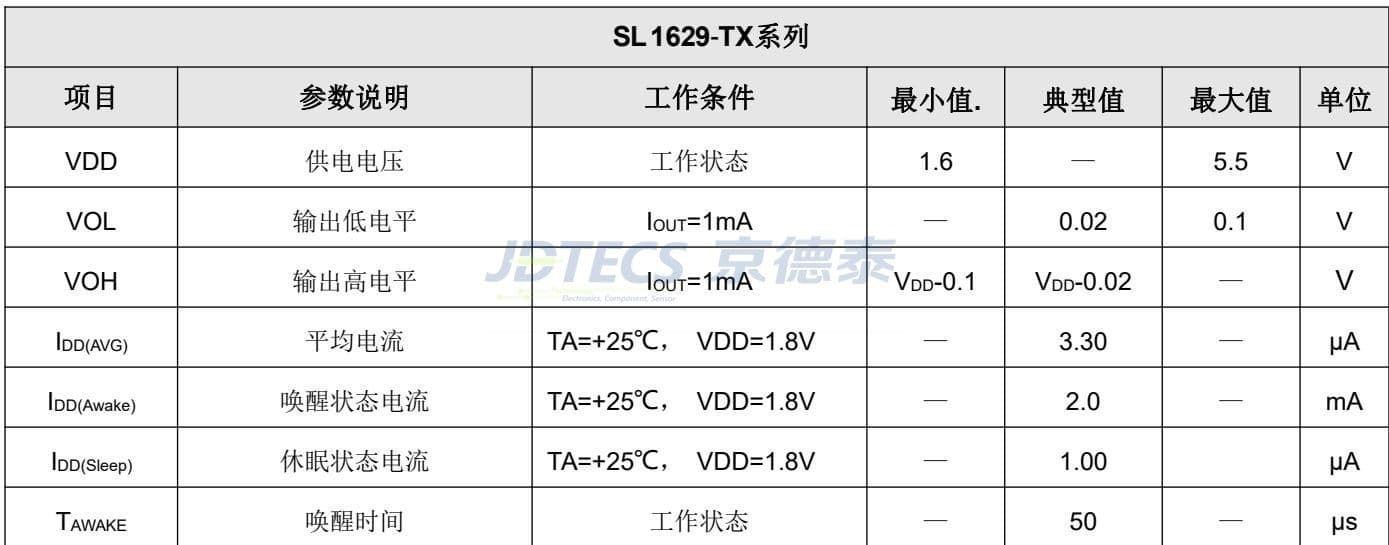

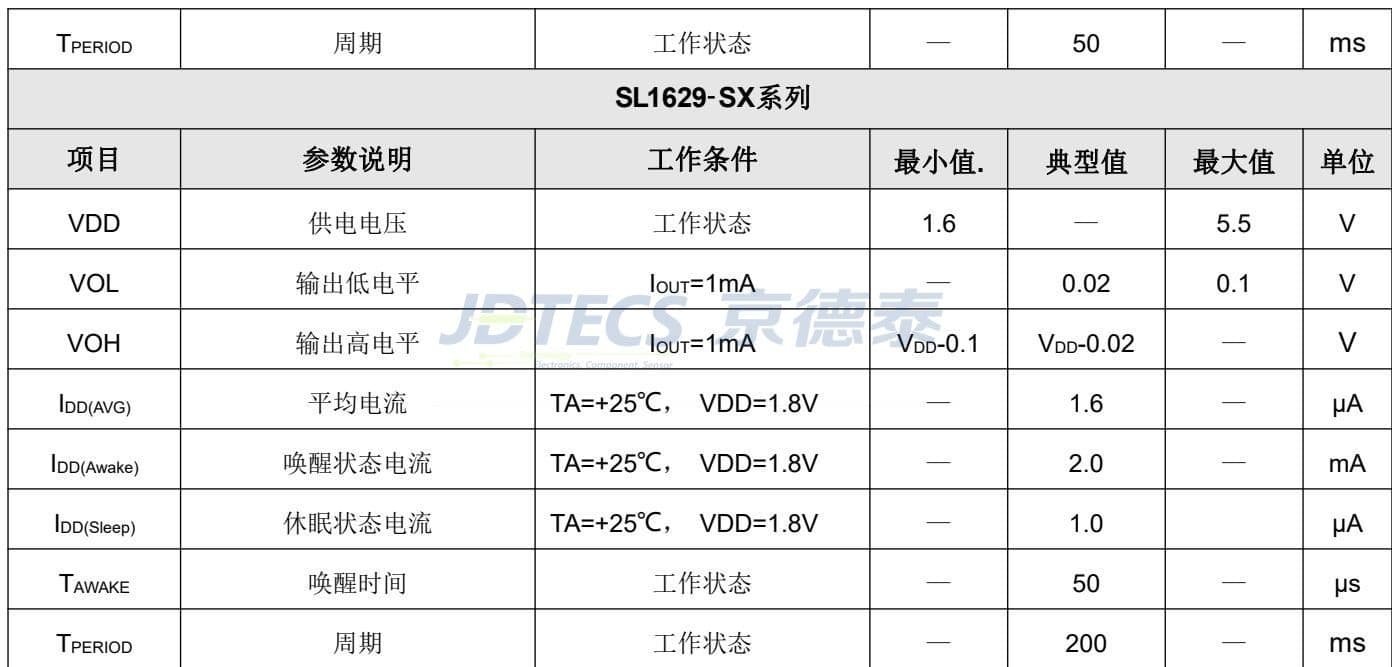

技术参数 / Technical Specification
| 参数 | 规格 |
|---|---|
| 供电电压 (VDD) | 1.6 V ~ 5.5 V (工作范围) |

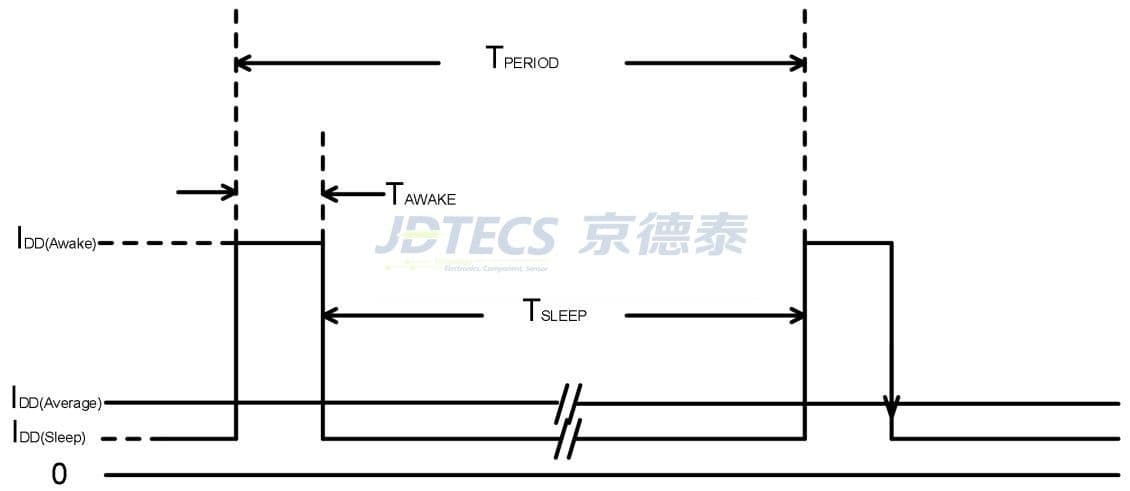

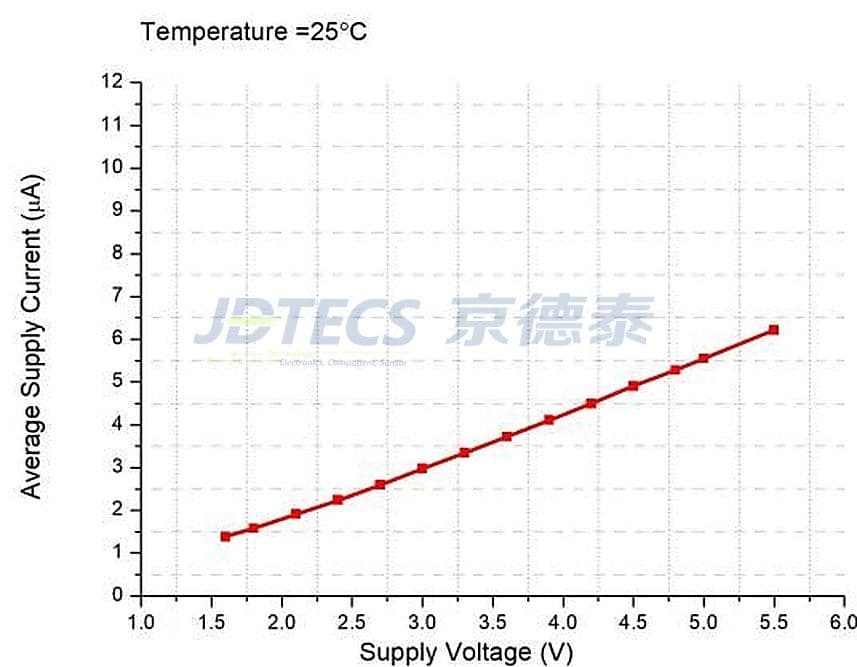

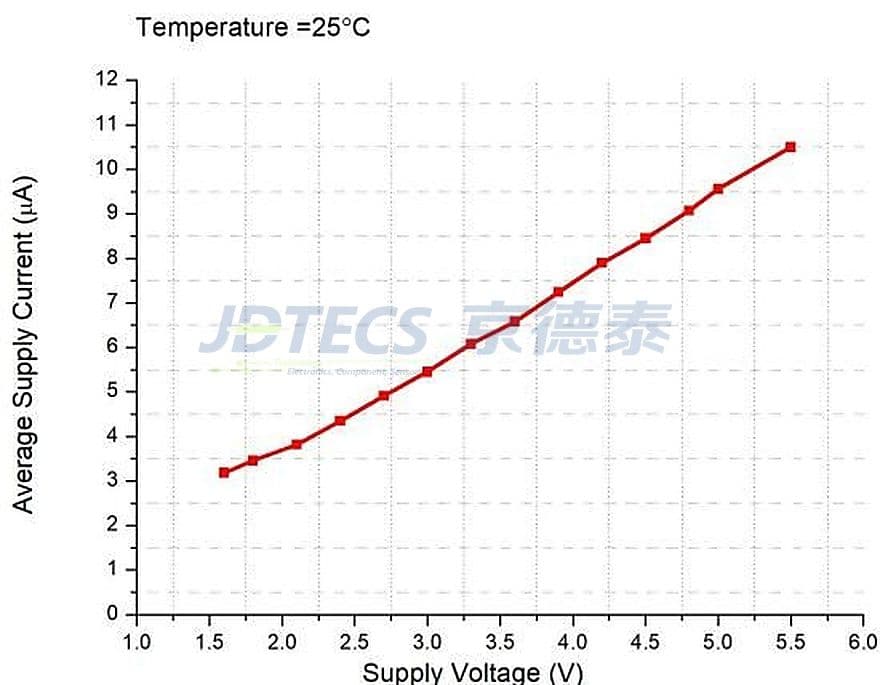

| 工作电流 (平均) | SL1629-SX系列：典型值 1.6 μA @1.8V, 5Hz SL1629-TX系列：典型值 3.3 μA @1.8V, 20Hz |

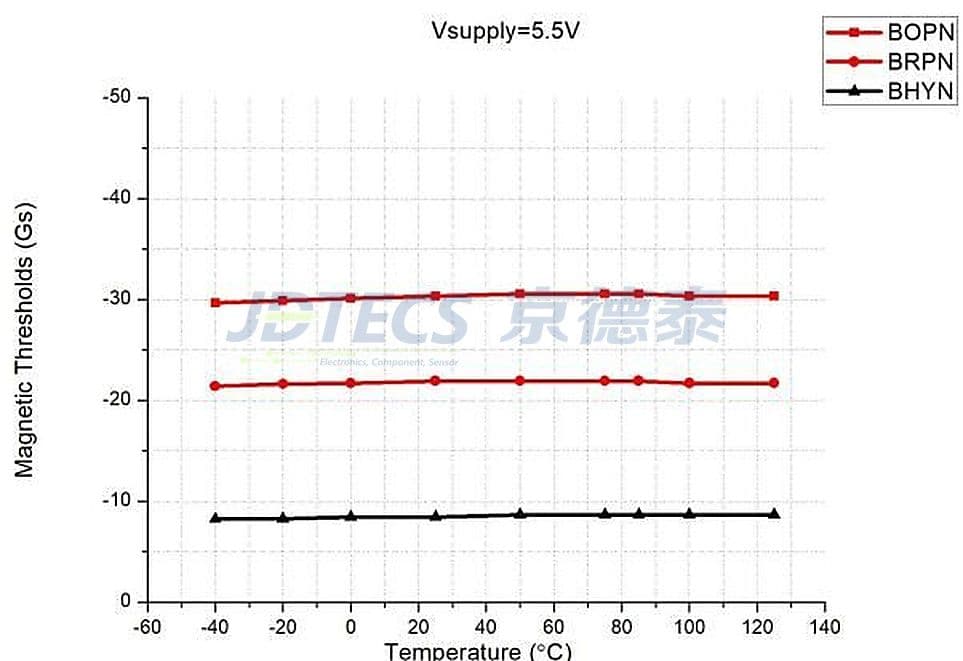

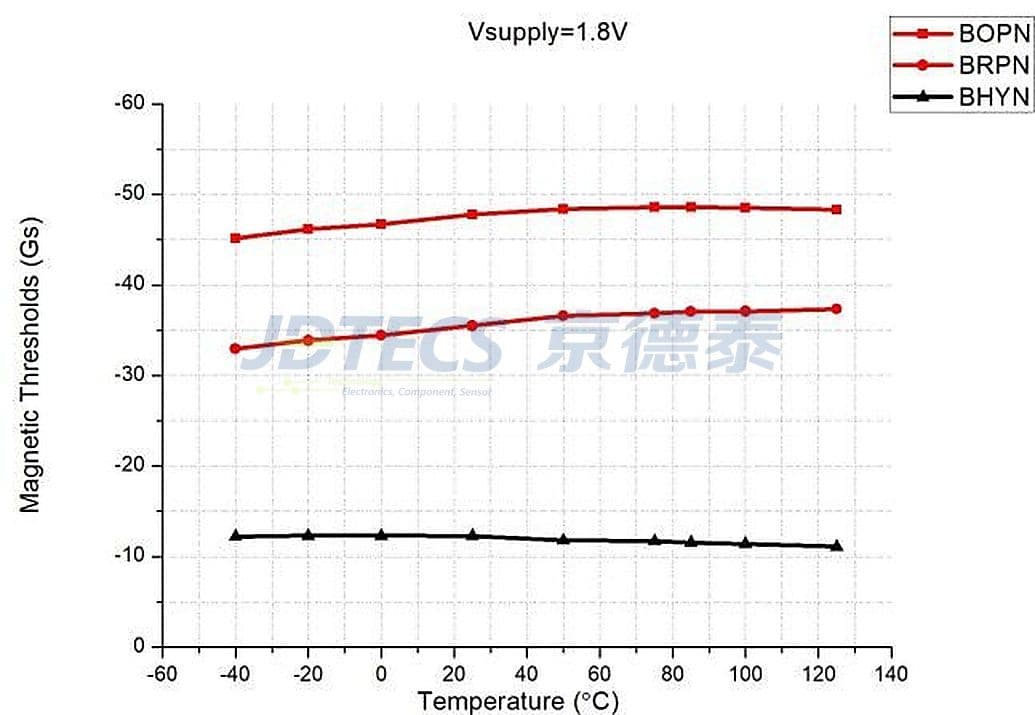

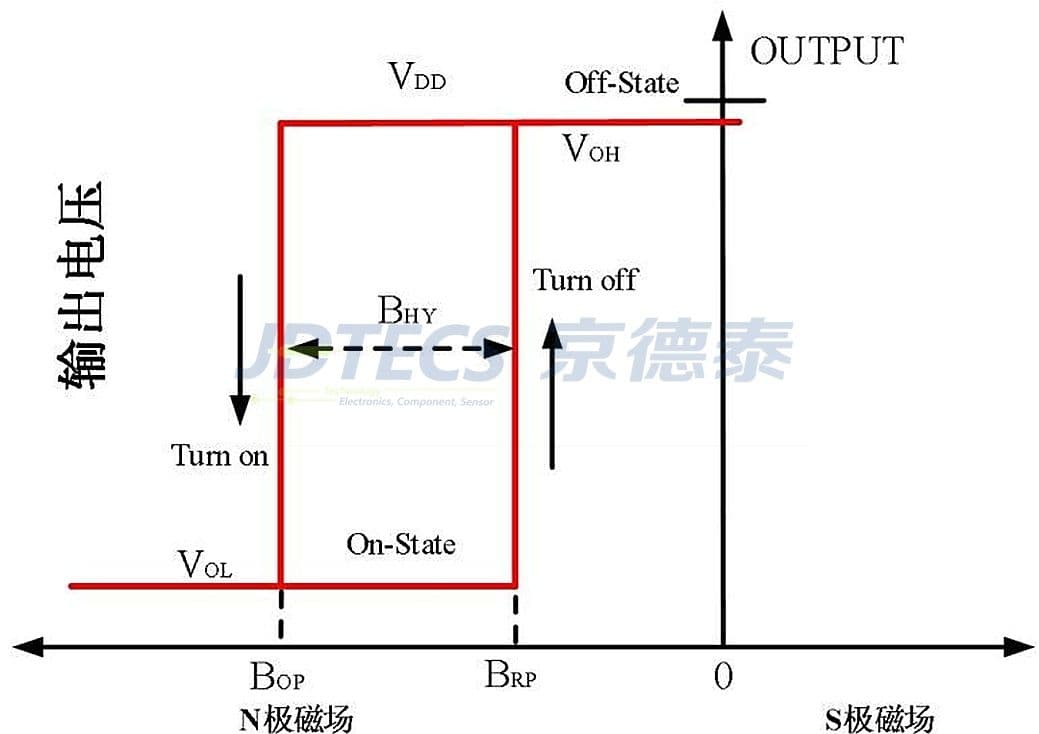

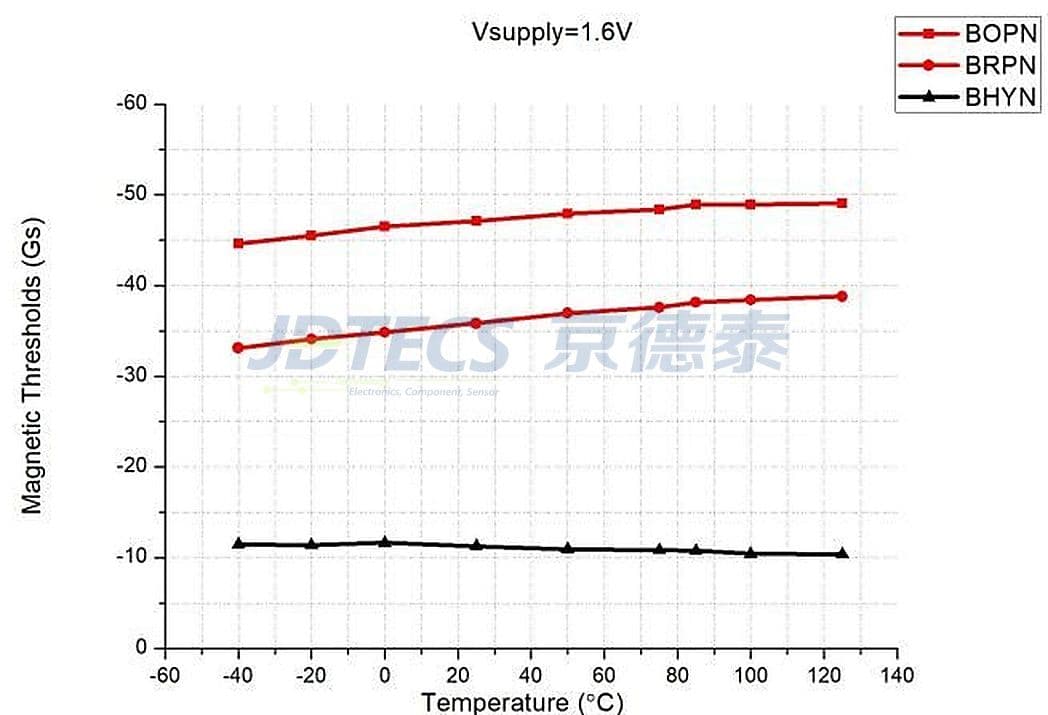

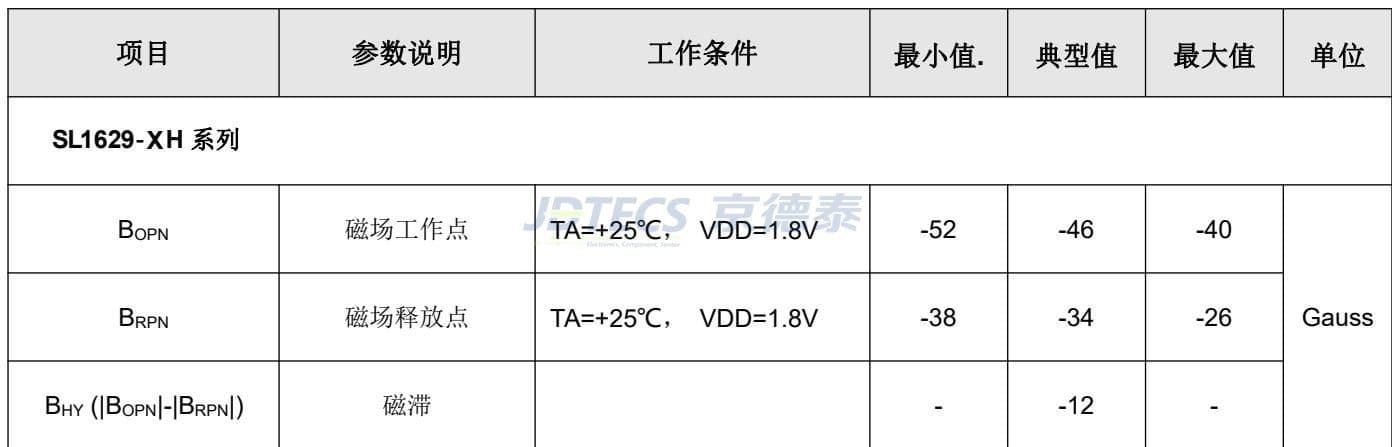

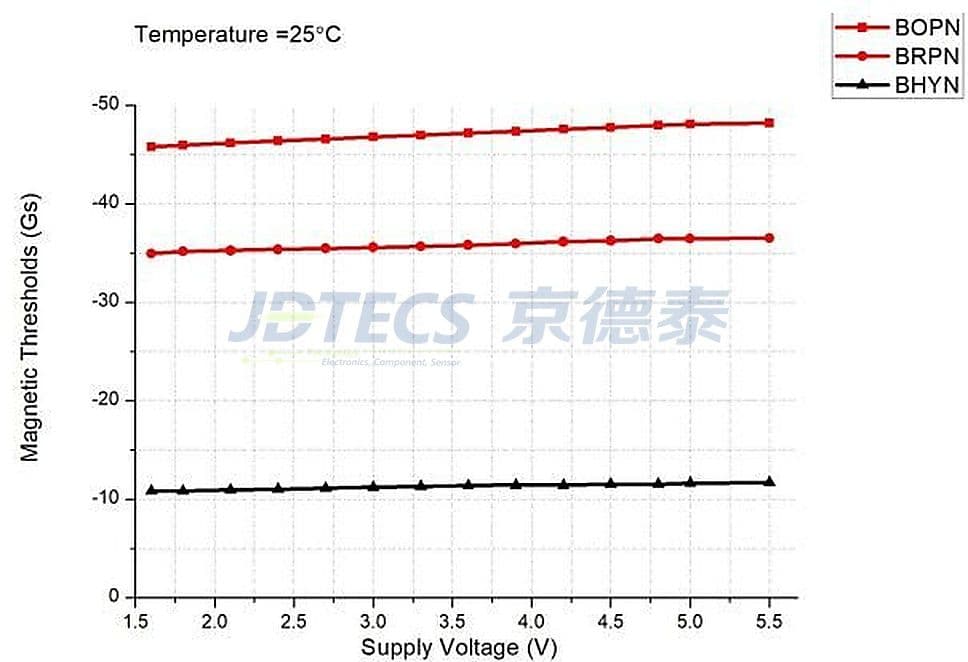

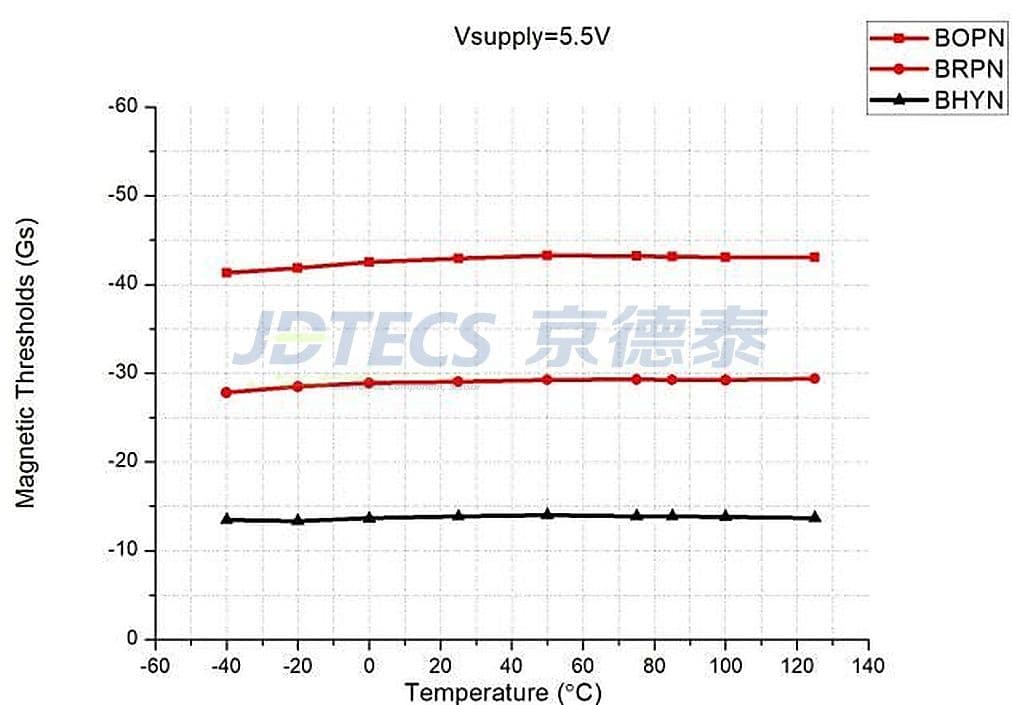

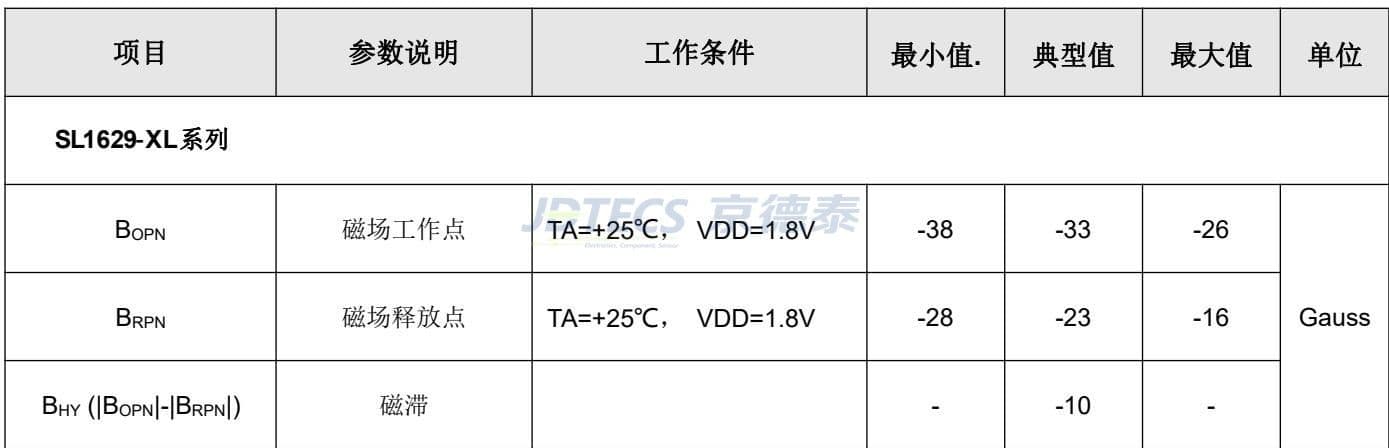

| 磁场工作点 (BOPN) | 高阈值系列 (XH)：典型值 -46 Gs 低阈值系列 (XL)：典型值 -33 Gs |
| 输出类型 | CMOS 推挽输出 |
| 输出低电平 (VOL) | 典型值 0.02 V @IOUT=1mA |
| 输出高电平 (VOH) | 典型值 VDD - 0.02 V @IOUT=1mA |
| 工作温度范围 | -40°C ~ +85°C |

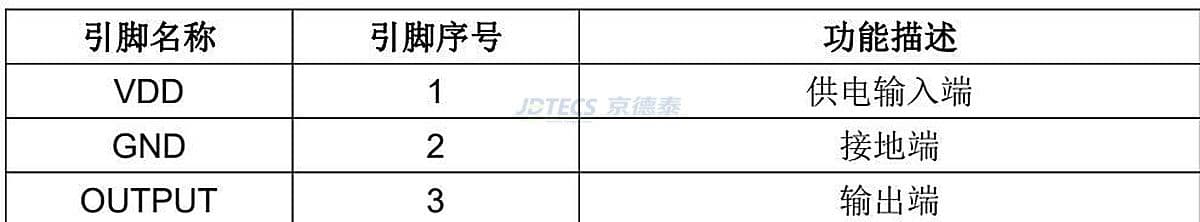

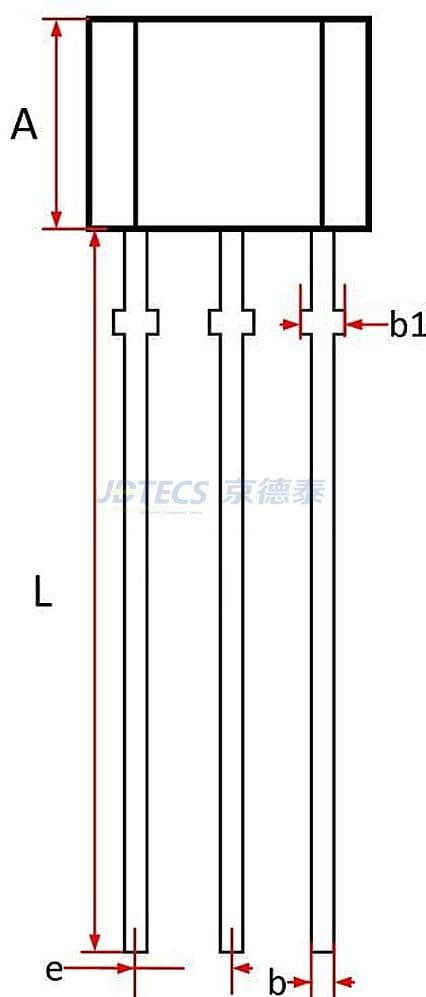

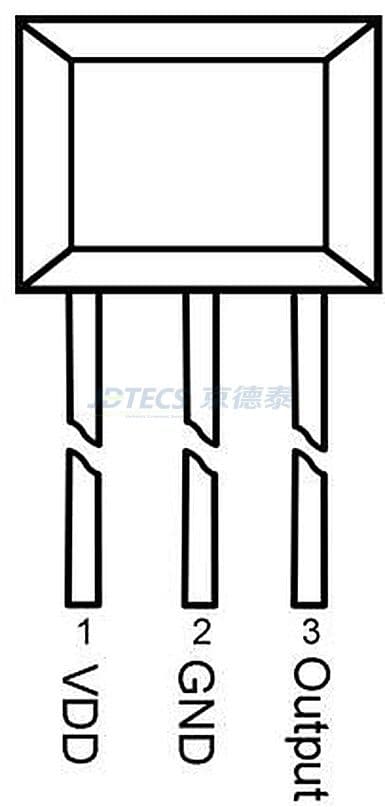

| 封装形式 | TO-92S (3引脚) |
| ESD (HBM) | 8000 V |

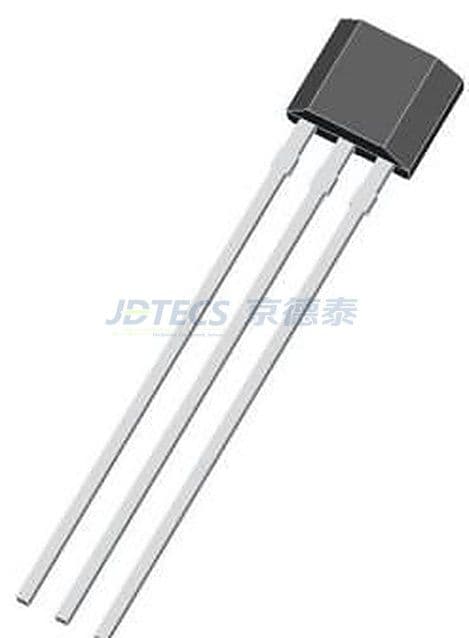

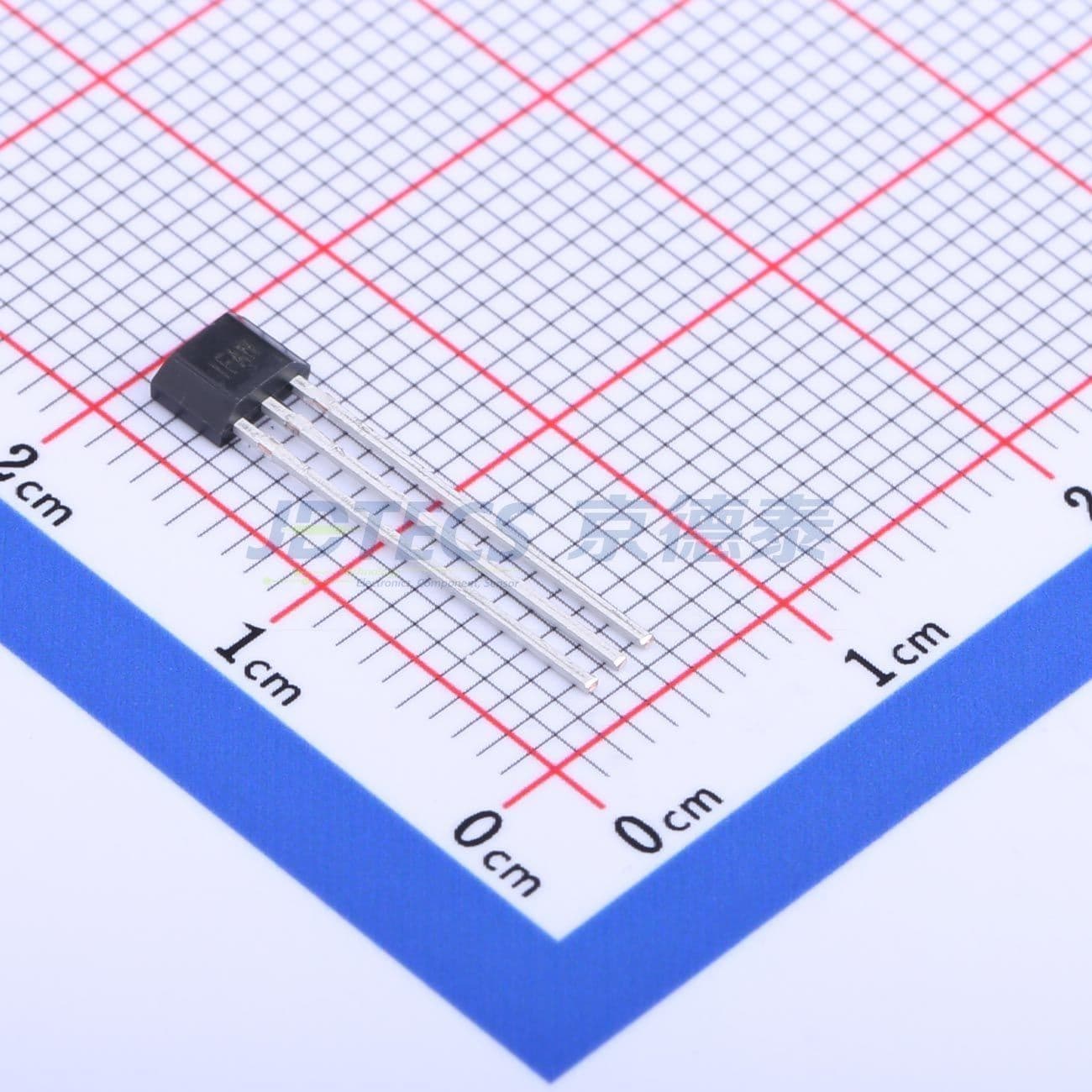

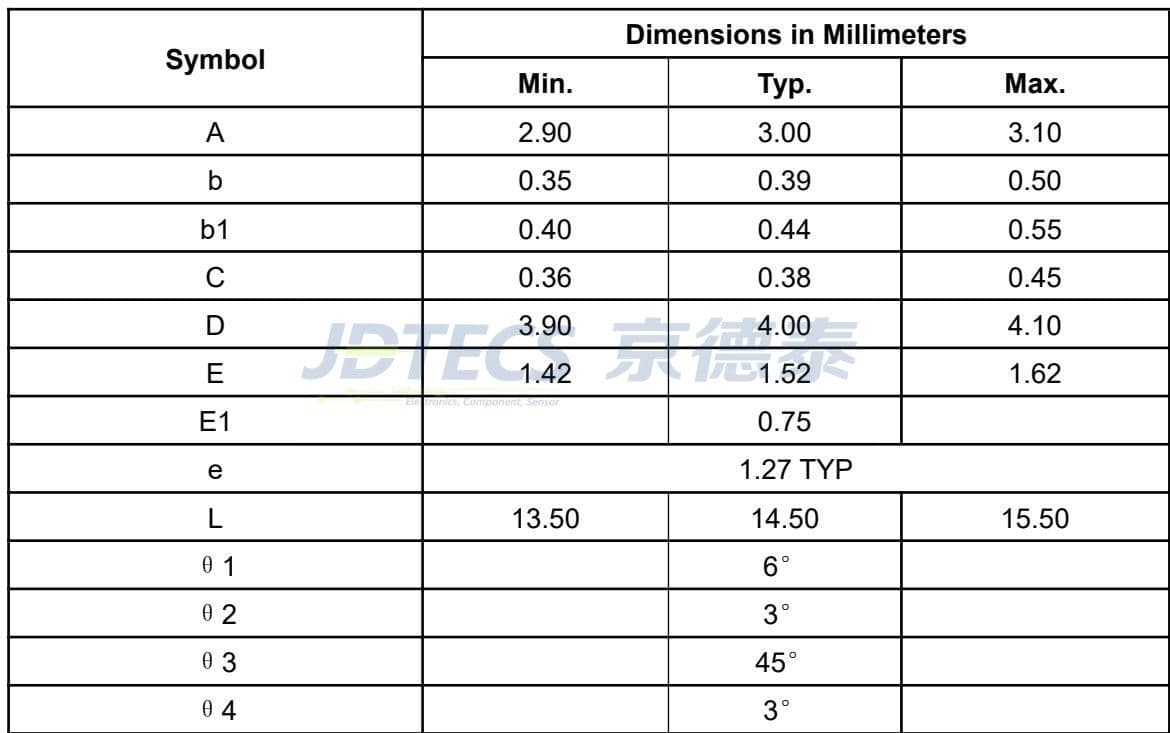

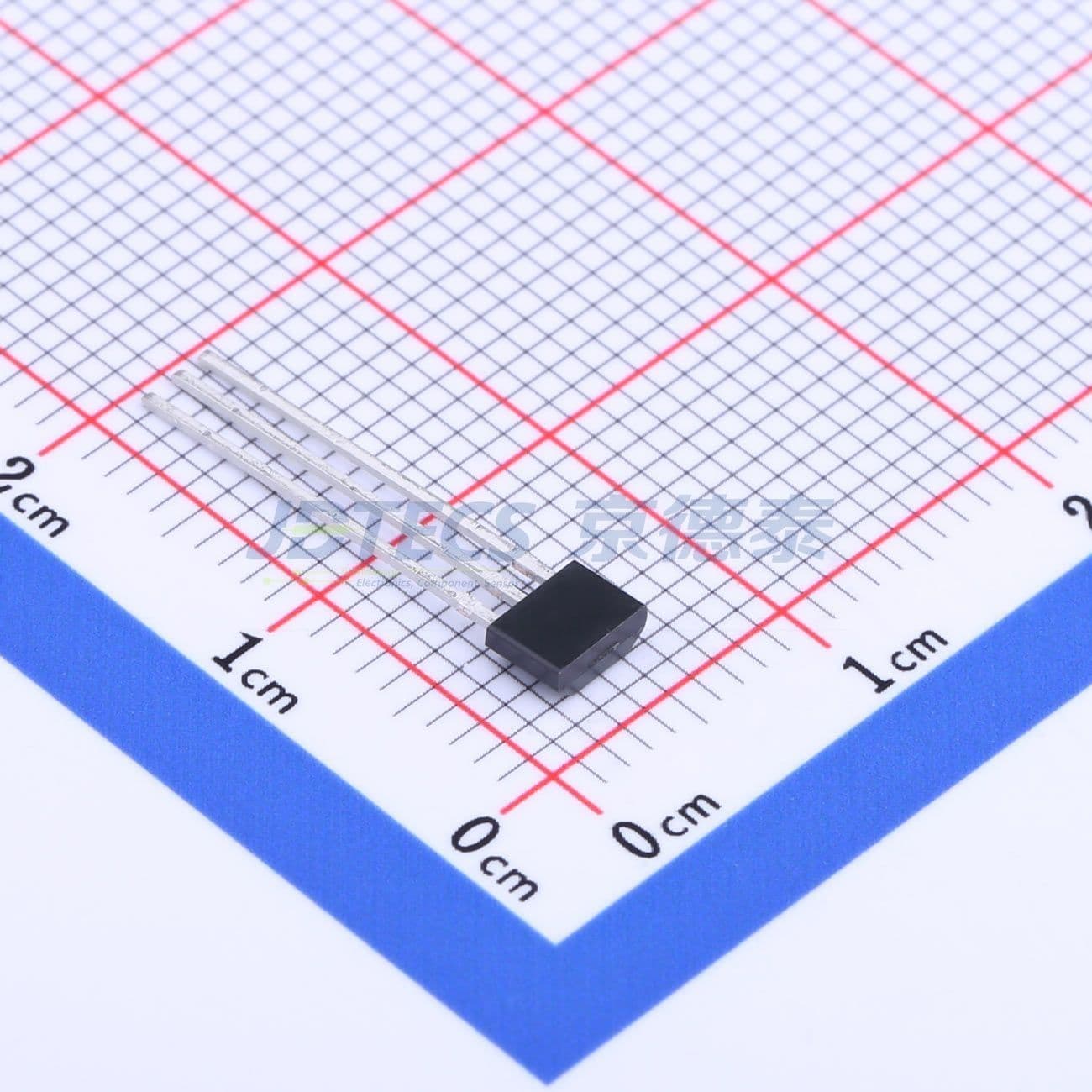

产品三视图
