低功耗霍尔开关传感器
这是一款专为空间紧凑和电池电量敏感系统设计的低功耗霍尔开关传感器。它提供多种磁场阈值、开关频率和标准TO-92S封装选项，适用于广泛的非接触式检测应用。芯片在1.6V至5.5V的宽电压范围内工作，具有极低的电流消耗和稳定的磁响应特性。
下载规格书 PDF产品特点 / Product Features
- ◆ 超低功耗（典型值：1.6μA @1.8V (5Hz) / 3.3μA @1.8V (20Hz)）
- ◆ 宽工作电压范围：1.6V ~ 5.5V
- ◆ 可选磁场阈值（33Gs 低阈值 / 46Gs 高阈值）

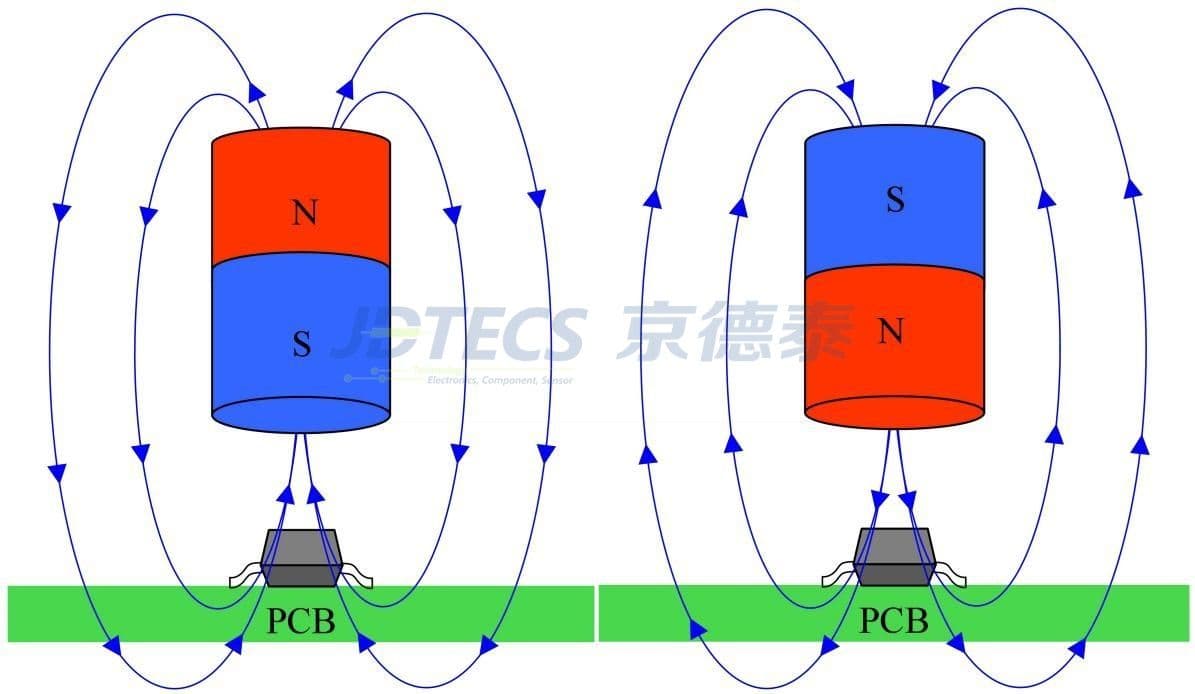

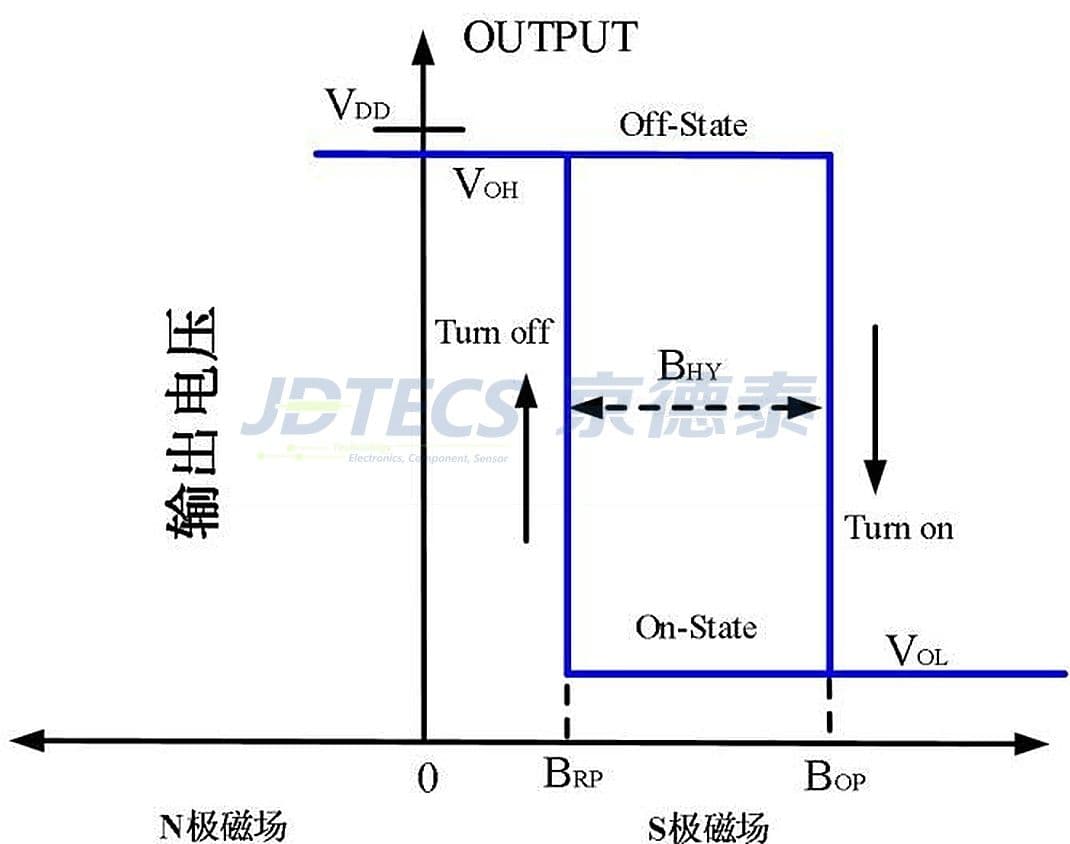

- ◆ 单S极磁场检测，CMOS推挽输出
- ◆ 卓越的ESD性能：HBM 8KV
- ◆ 工作温度范围：-40°C ~ +85°C
- ◆ 符合RoHS标准

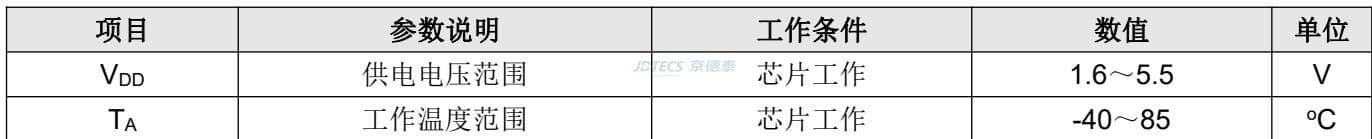

技术参数 / Technical Specification
| 参数 | 规格 |
|---|---|

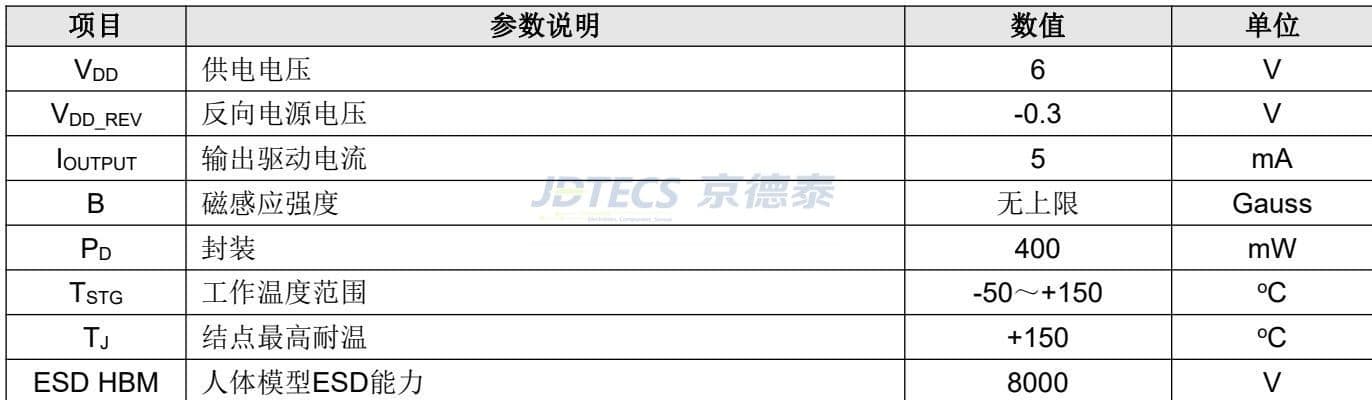

| 供电电压 (VDD) | 1.6V ~ 5.5V (工作范围) / 6V (最大额定值) |

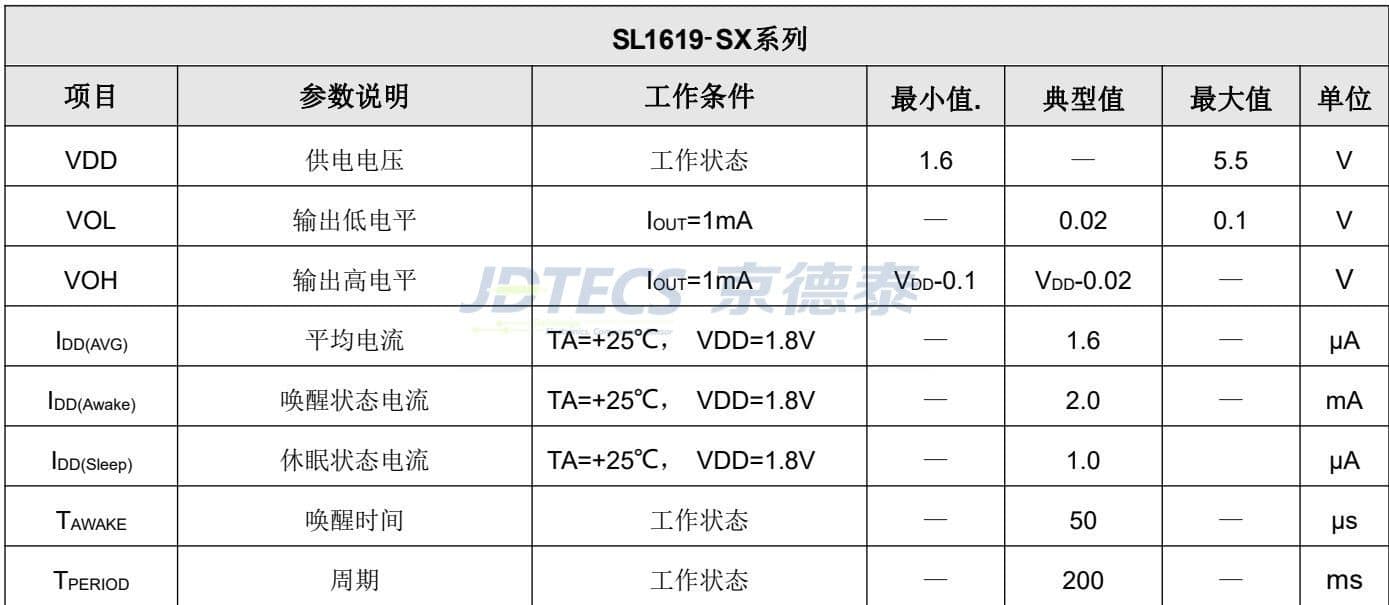

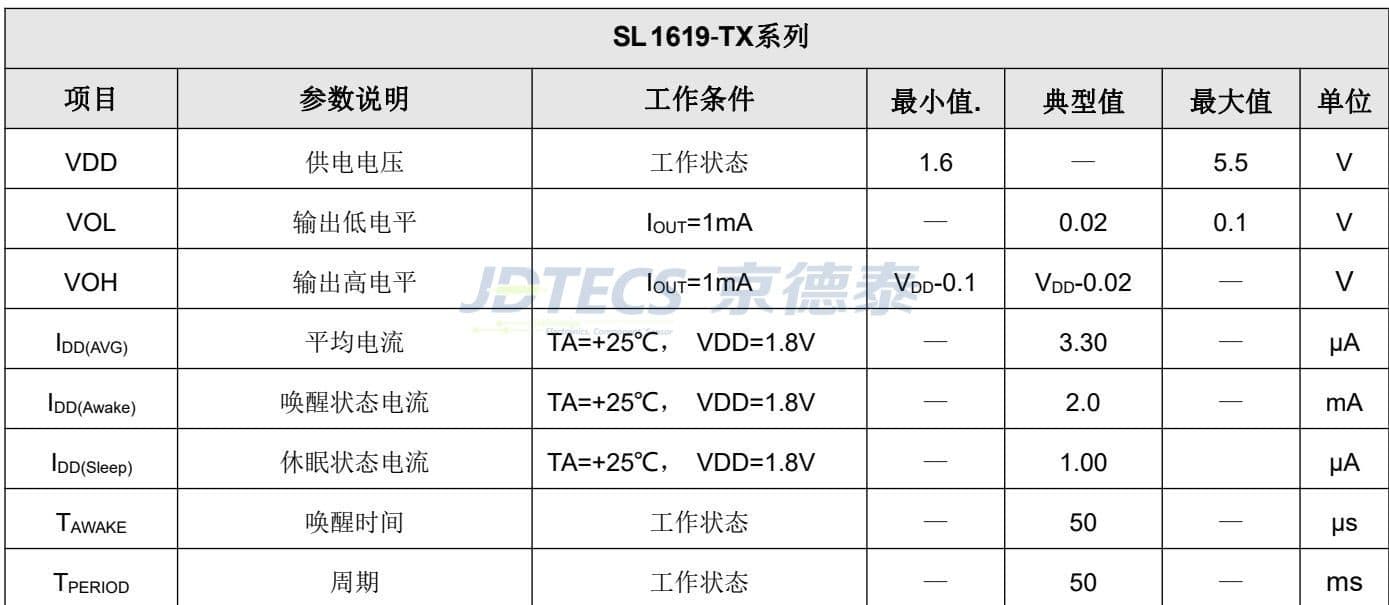

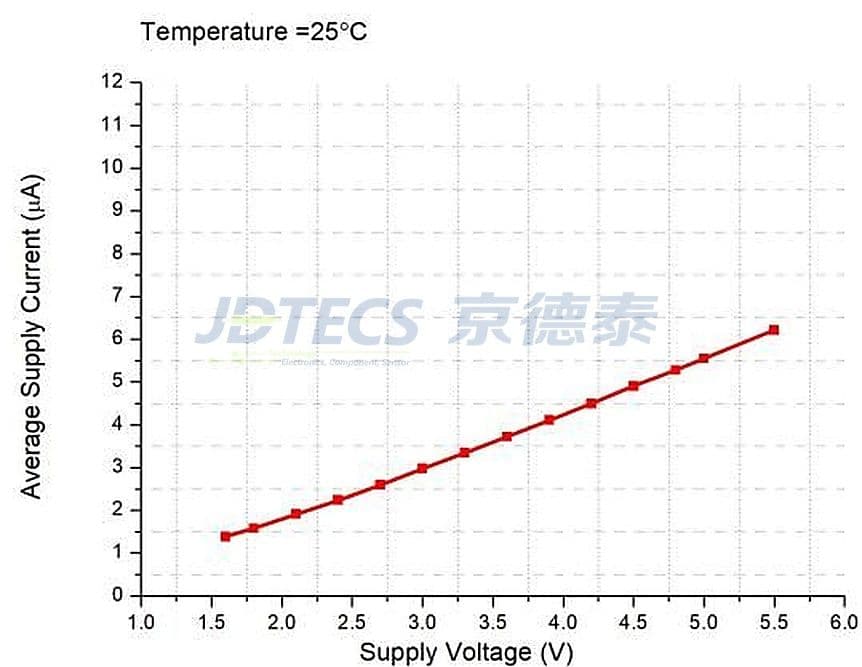

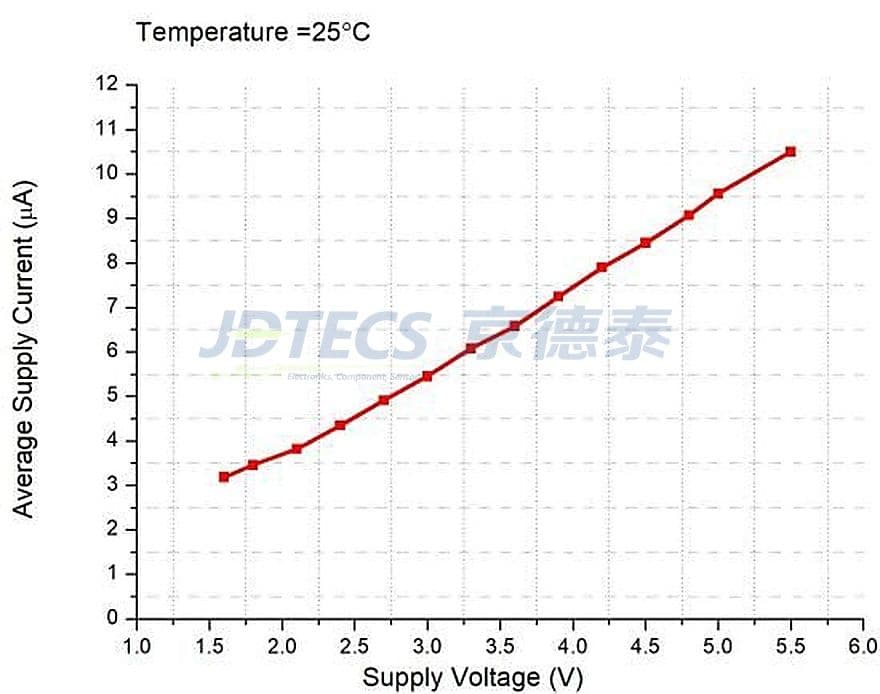

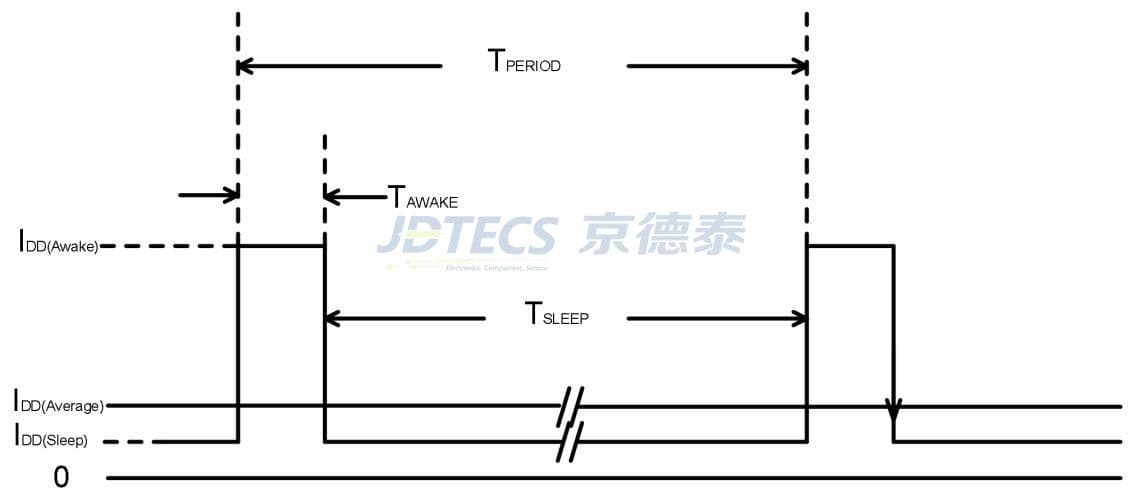

| 平均工作电流 (IDD(AVG)) | SL1619-SX系列 (5Hz): 1.6 μA (典型值 @1.8V) SL1619-TX系列 (20Hz): 3.3 μA (典型值 @1.8V) |
| 输出类型 | CMOS 推挽输出 |
| 输出低电平 (VOL) | 0.02V (典型值 @IOUT=1mA) |
| 输出高电平 (VOH) | VDD - 0.02V (典型值 @IOUT=1mA) |

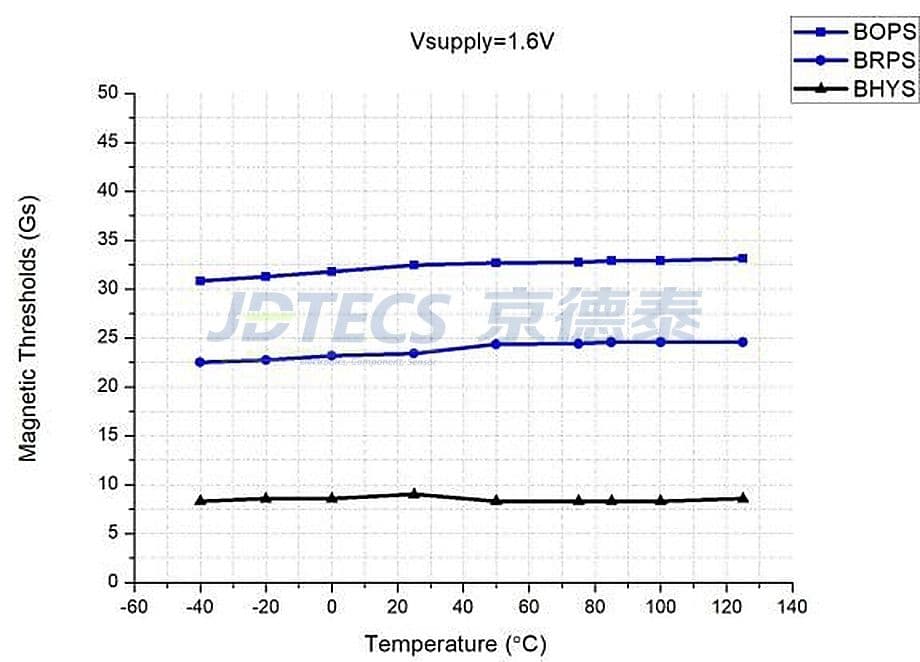

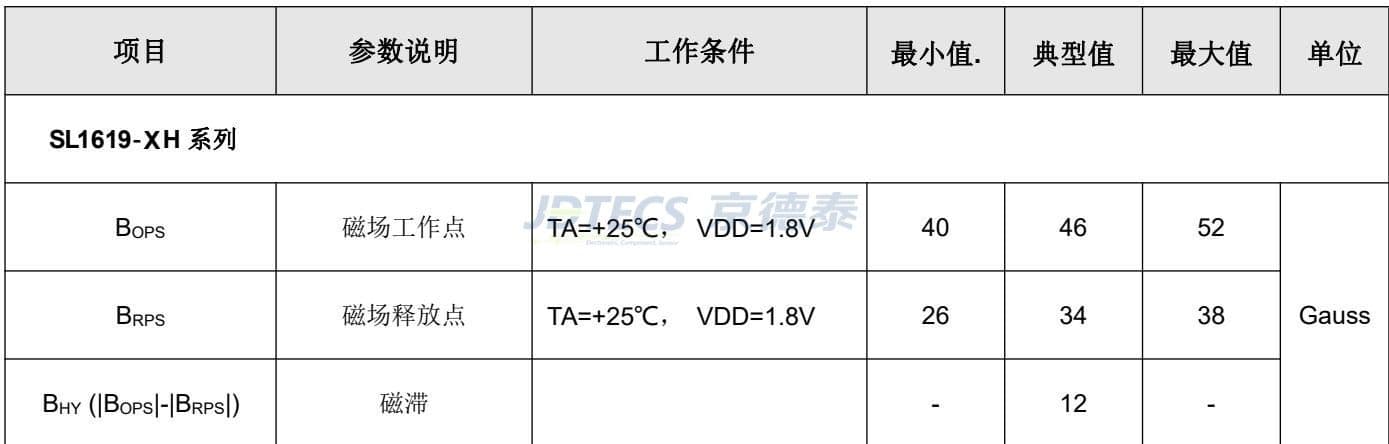

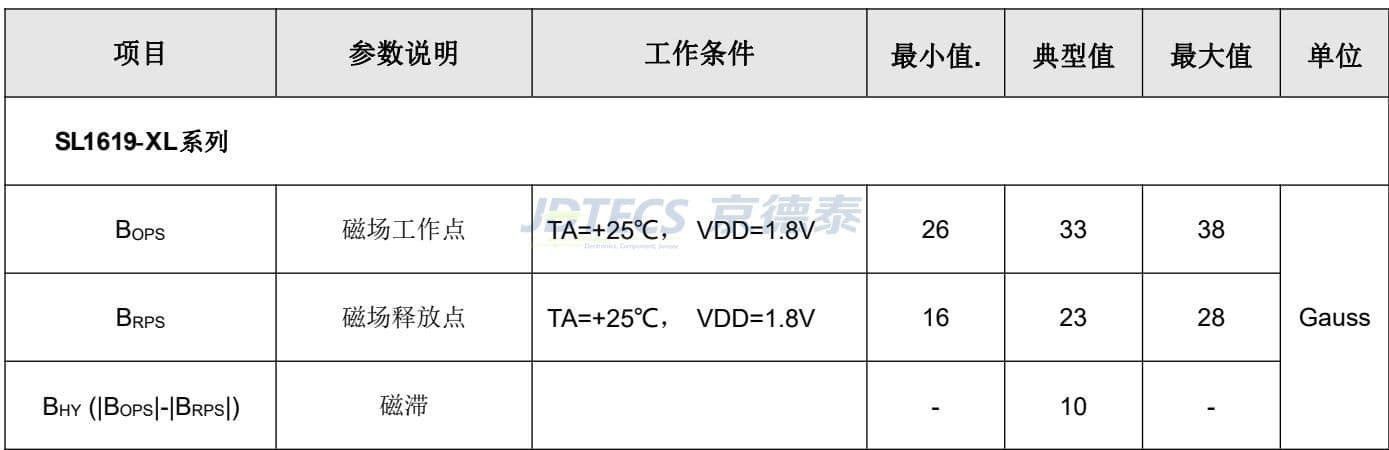

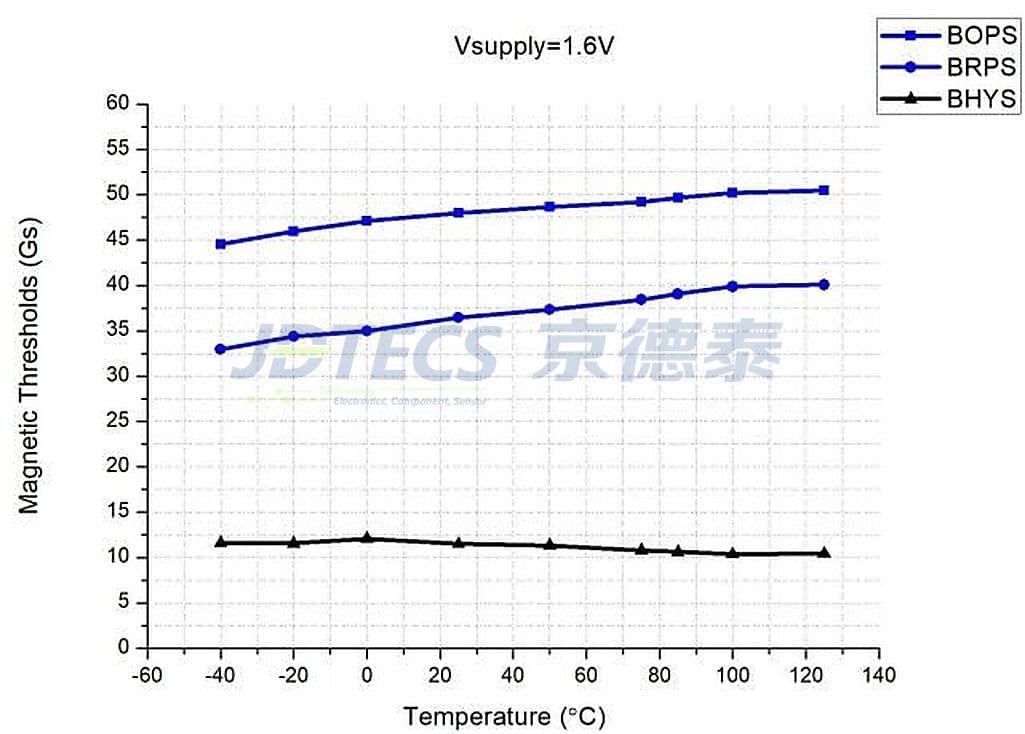

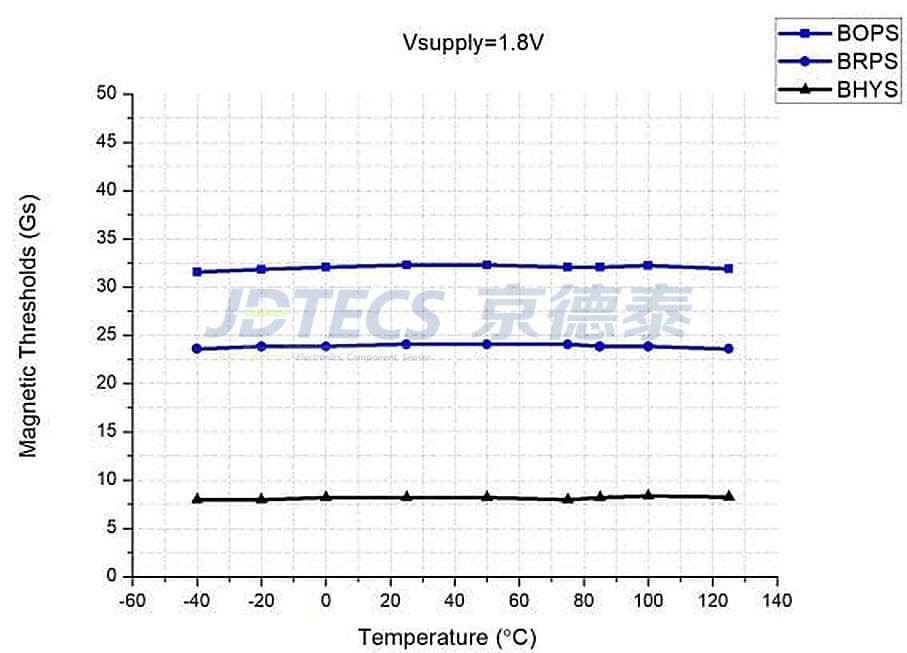

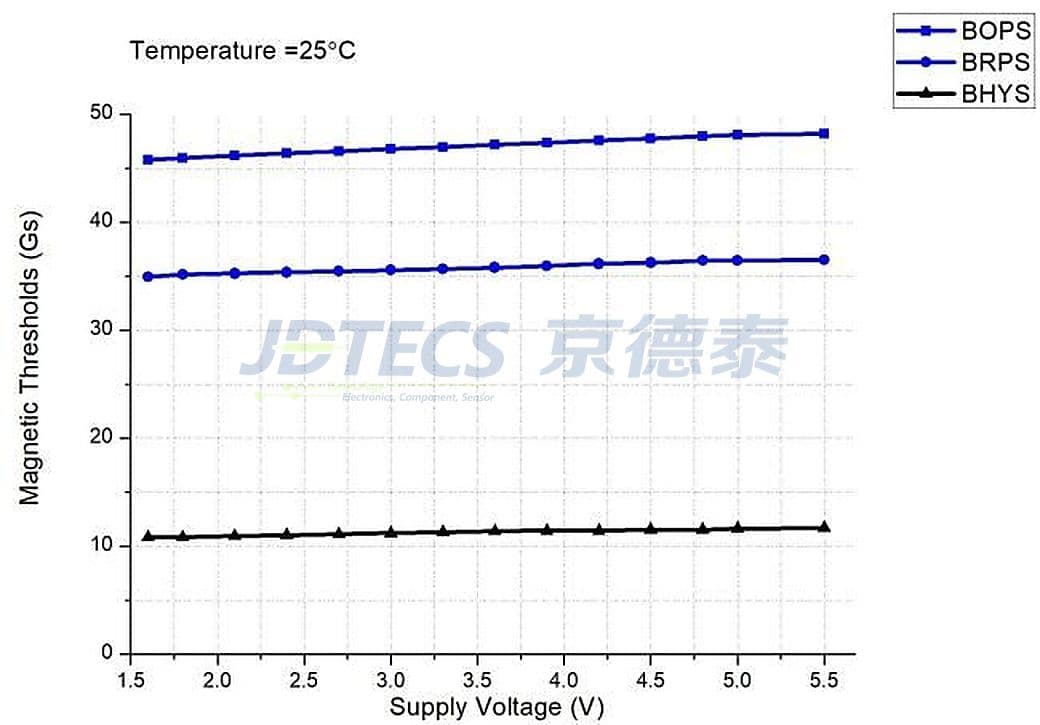

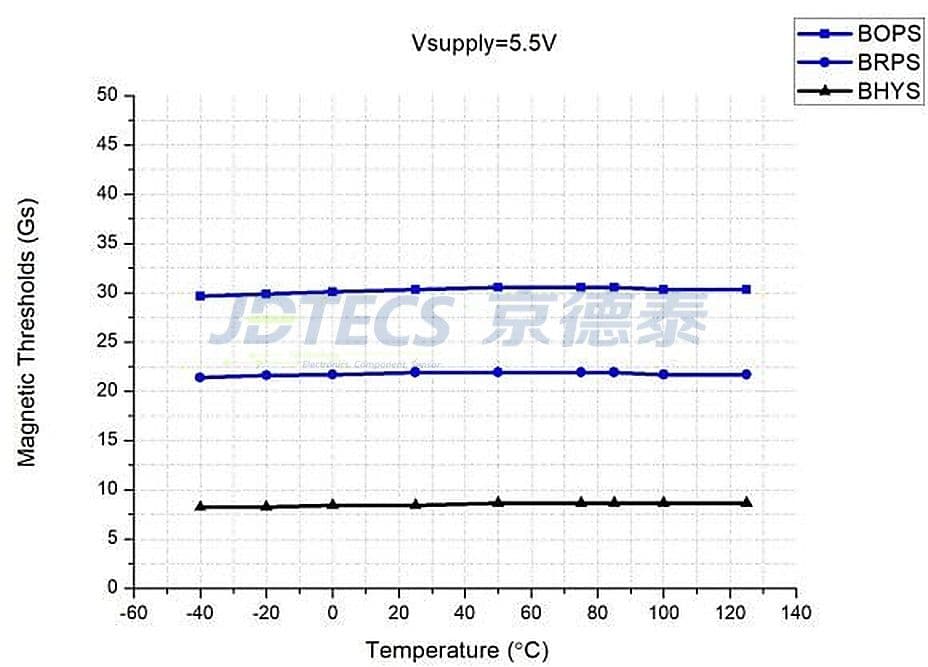

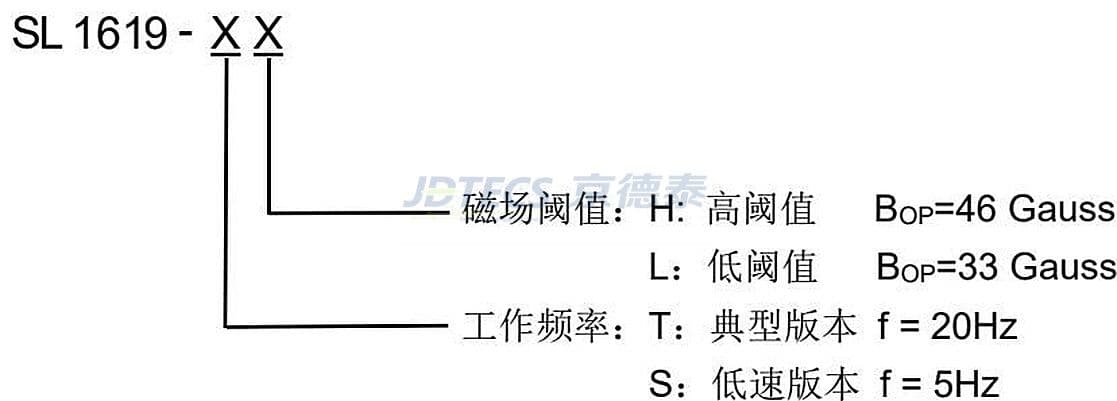

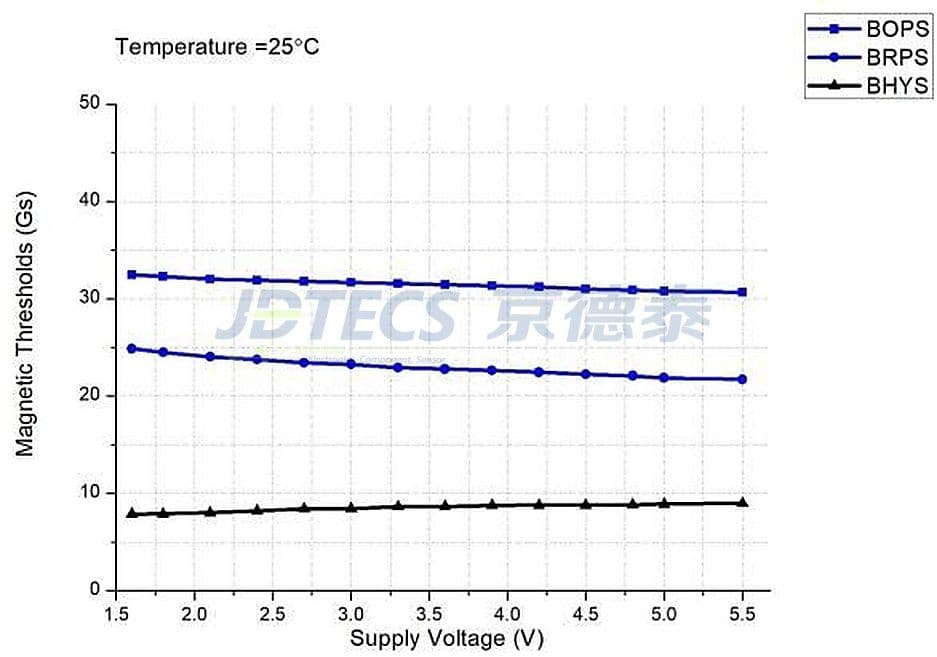

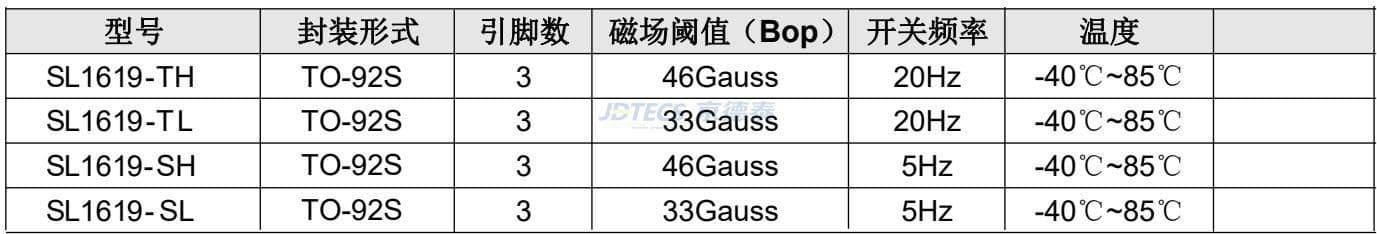

| 磁场工作点 (BOPS) | SL1619-XL系列 (低阈值): 33 Gs (典型值) SL1619-XH系列 (高阈值): 46 Gs (典型值) |
| 开关频率 | 5Hz (SX系列) / 20Hz (TX系列) |
| 工作温度范围 (TA) | -40°C ~ +85°C |
| ESD (HBM) | 8000 V |

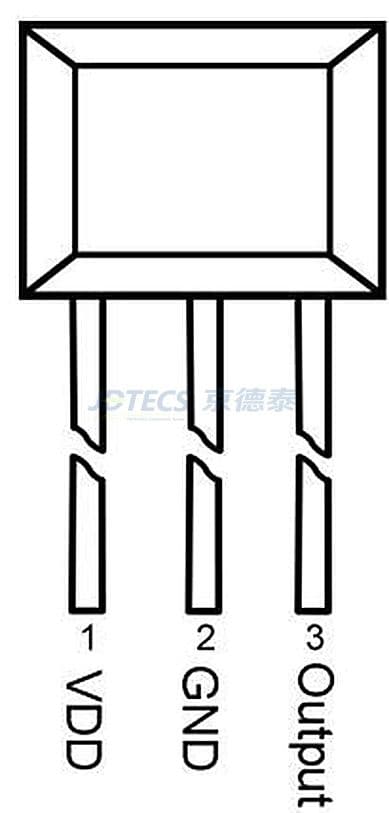

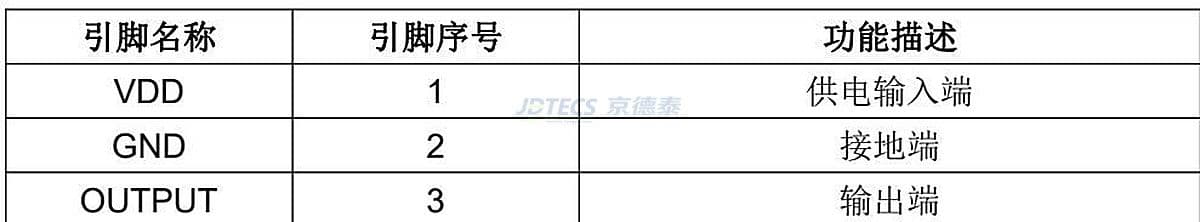

| 封装 | TO-92S (3引脚) |

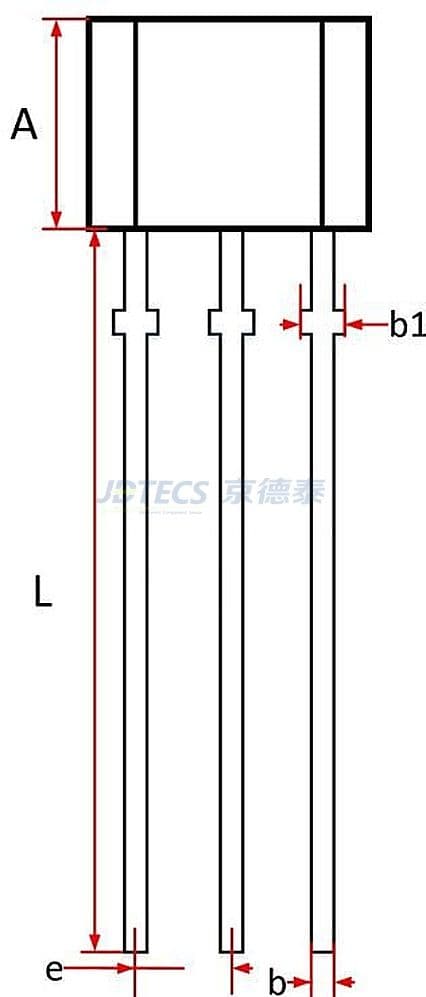

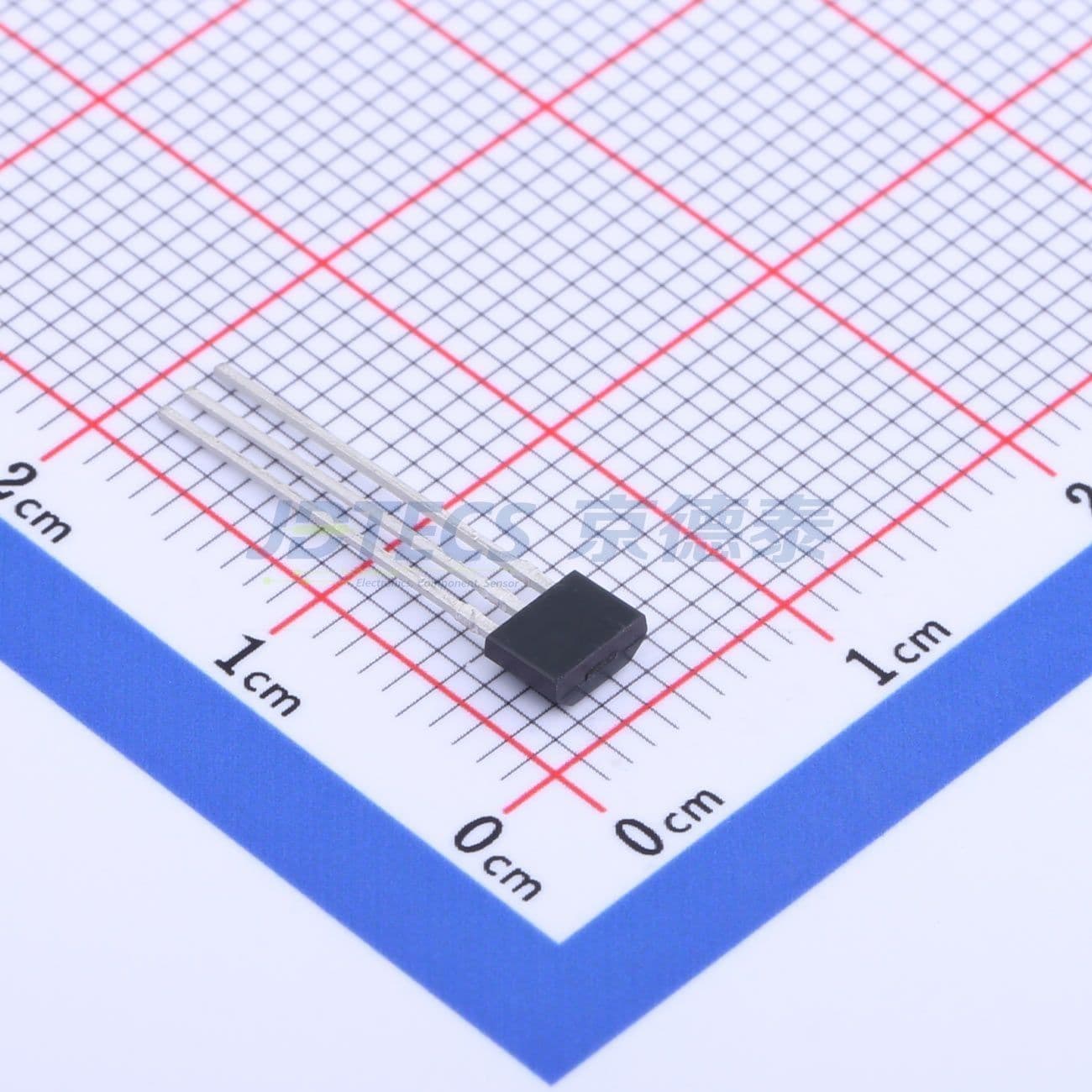

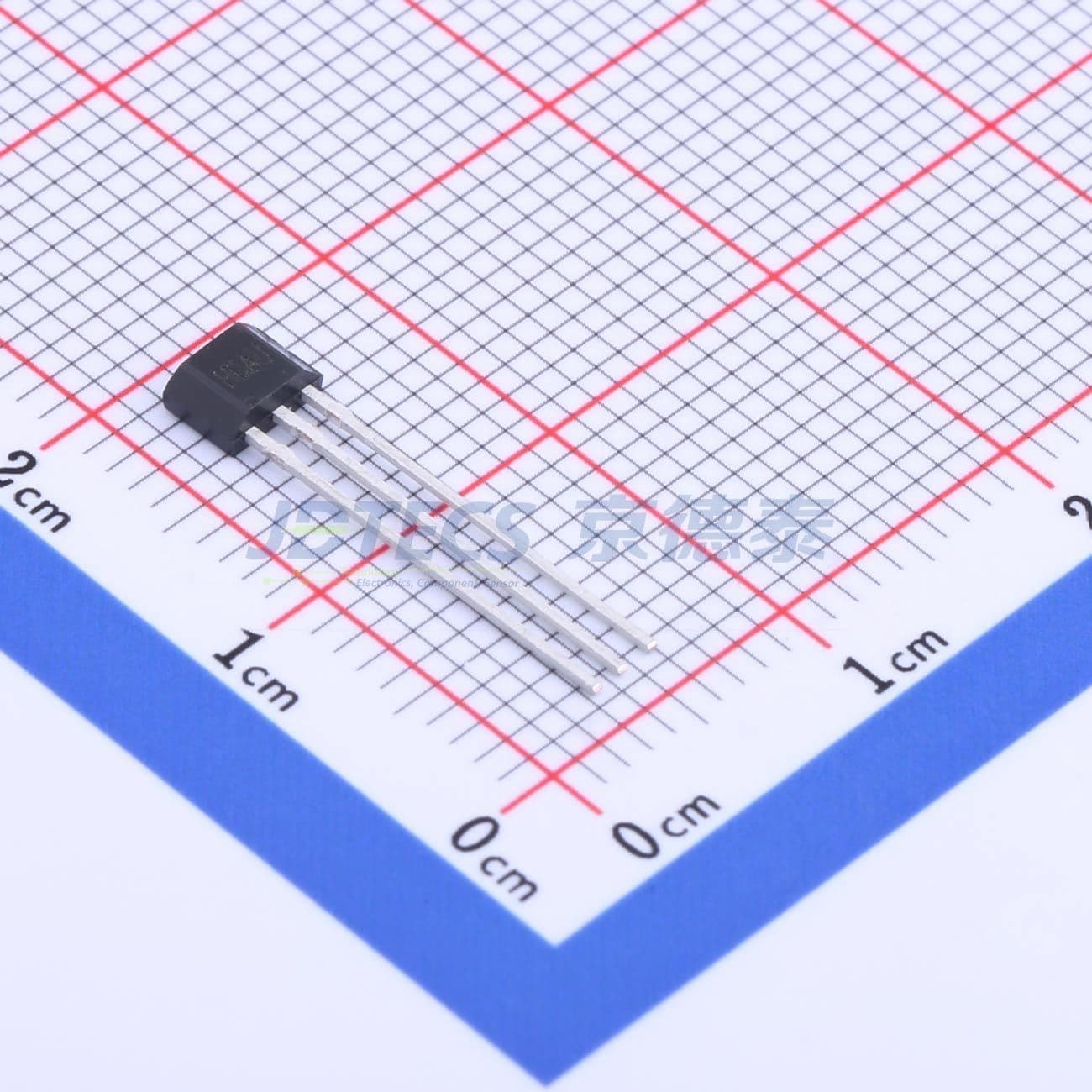

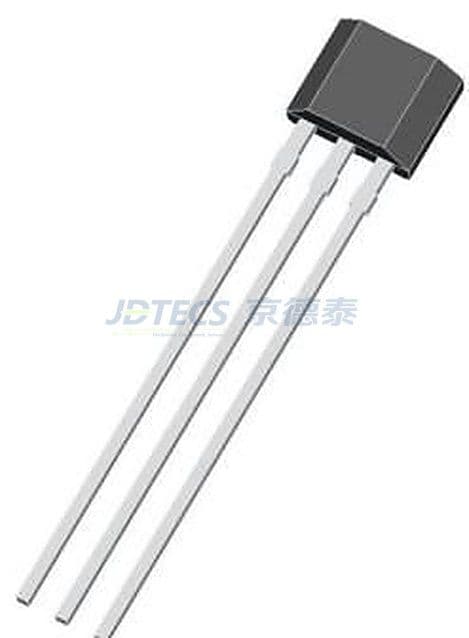

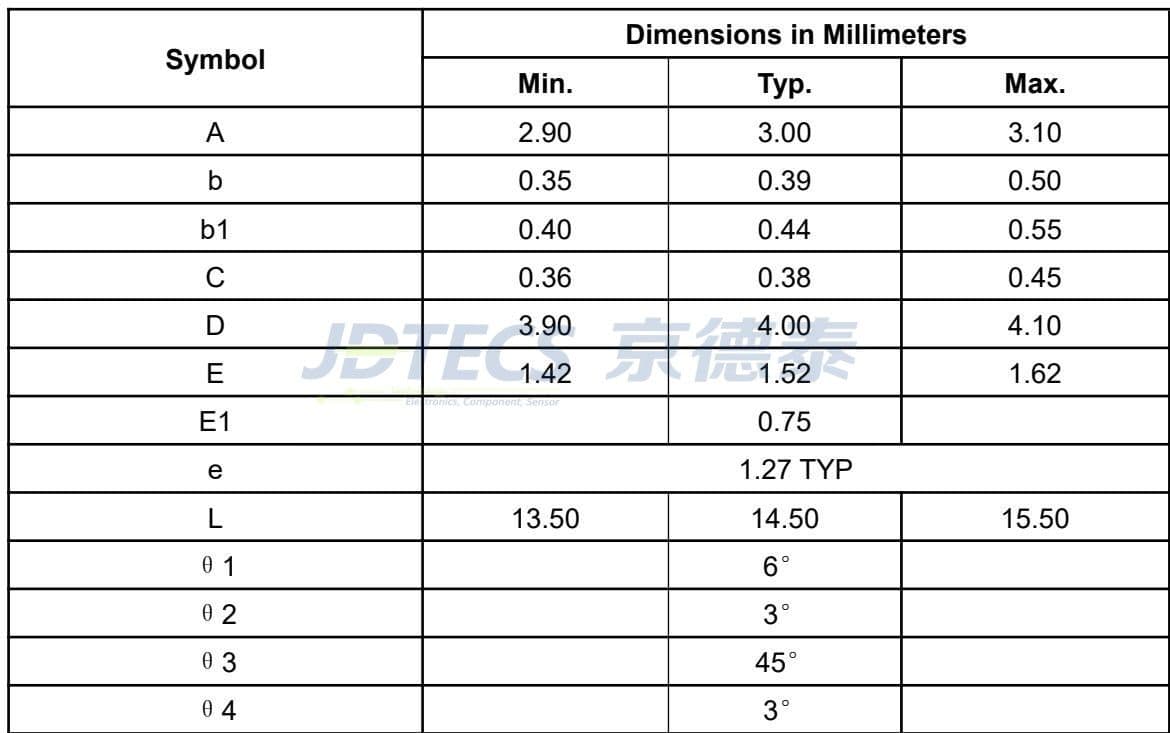

产品三视图
