高灵敏度锁存型霍尔开关传感器

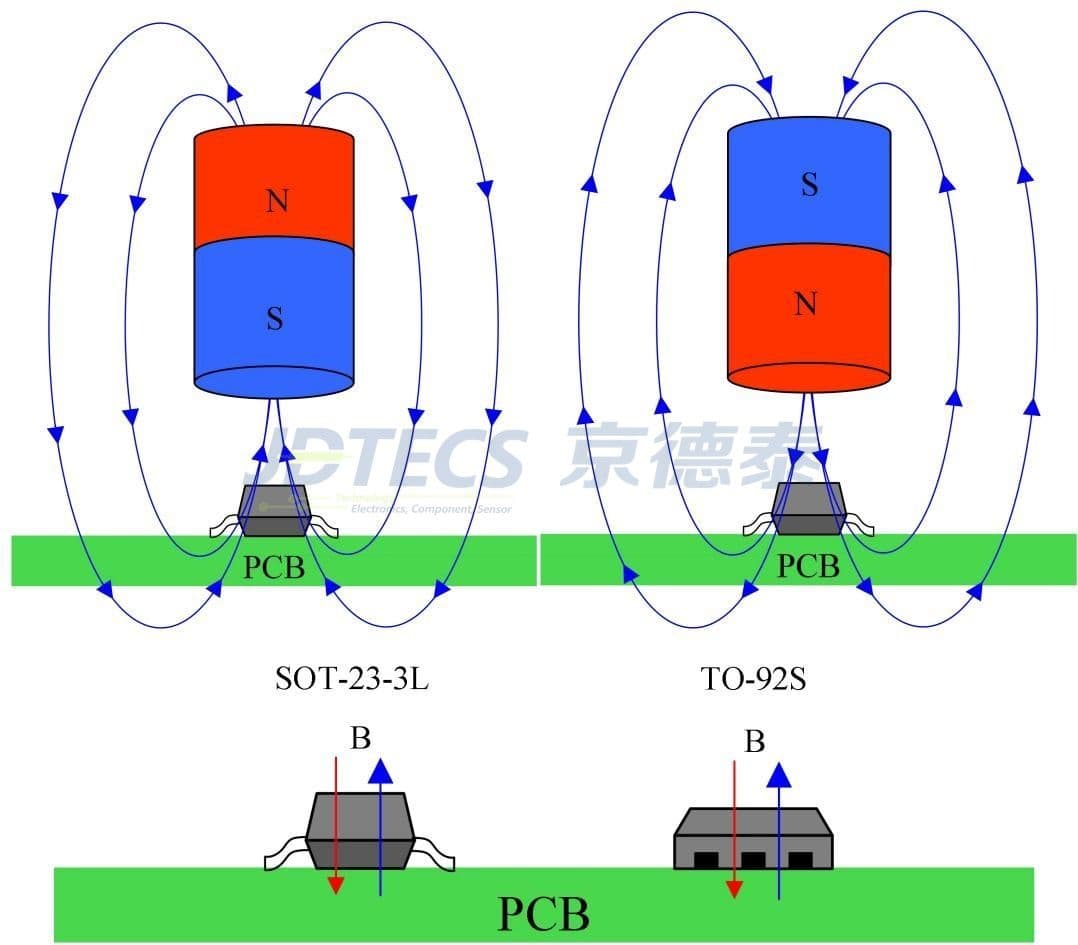

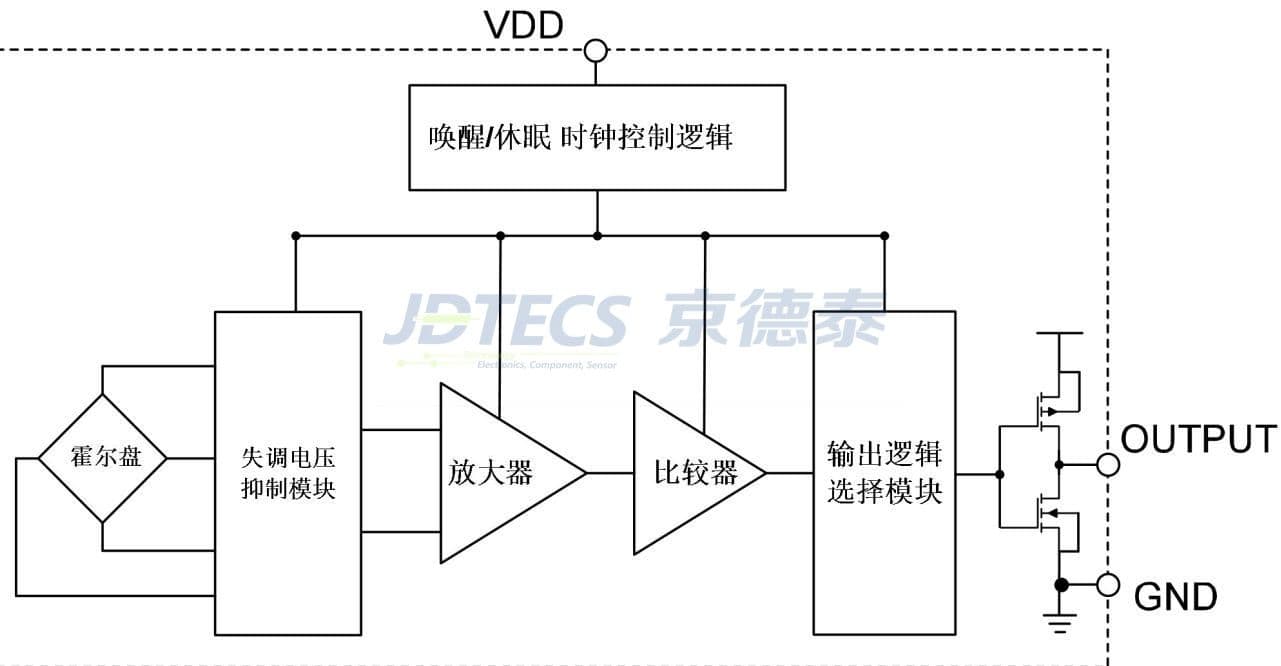

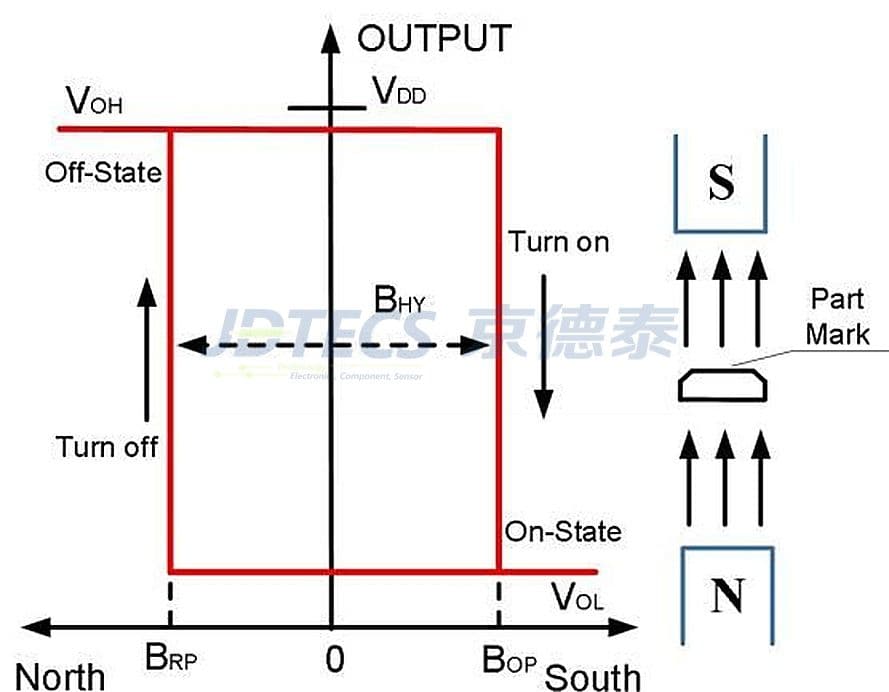

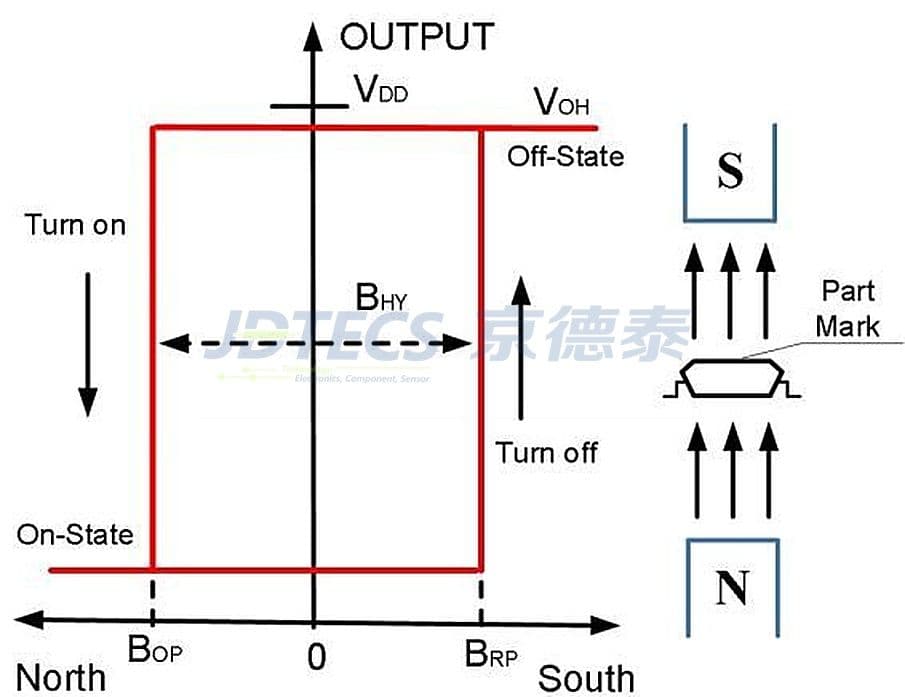

SL163X系列是一款低功耗、锁存型霍尔开关传感器。芯片内置温度补偿和时钟逻辑电路，确保稳定的工作点和开关频率。当施加的磁场强度|B|大于工作点|BOP|时，输出锁定为低电平；只有当|B|小于释放点|BRP|时，输出才恢复为高电平。该系列支持1.8V至5.5V的宽工作电压范围，并提供SOT-23-3L和TO-92S两种标准封装。
下载规格书 PDF产品特点 / Product Features
- ◆ 锁存型工作模式
- ◆ 宽工作电压范围：1.8V ~ 5.5V

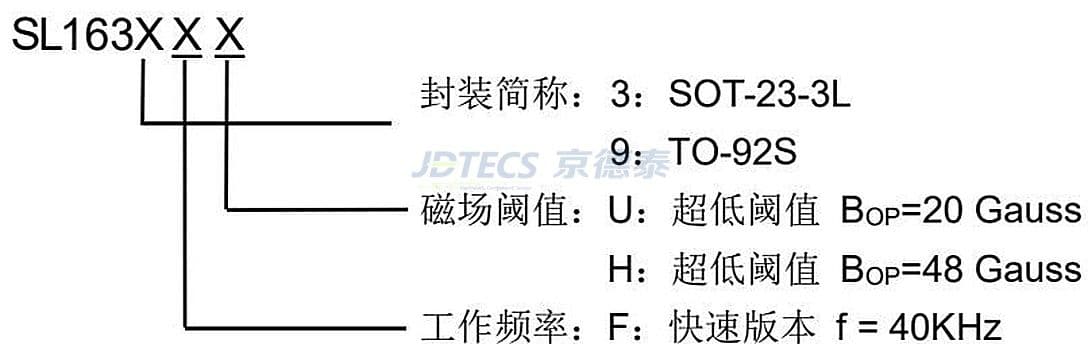

- ◆ 高磁场灵敏度，提供超低阈值（BOP=±20Gauss）和高阈值（BOP=±48Gauss）选项
- ◆ 超低功耗：典型工作电流2.25mA @ VDD=1.8V
- ◆ 卓越的ESD性能：HBM 8KV
- ◆ 工作温度范围：-40°C ~ 85°C
- ◆ 符合RoHS标准

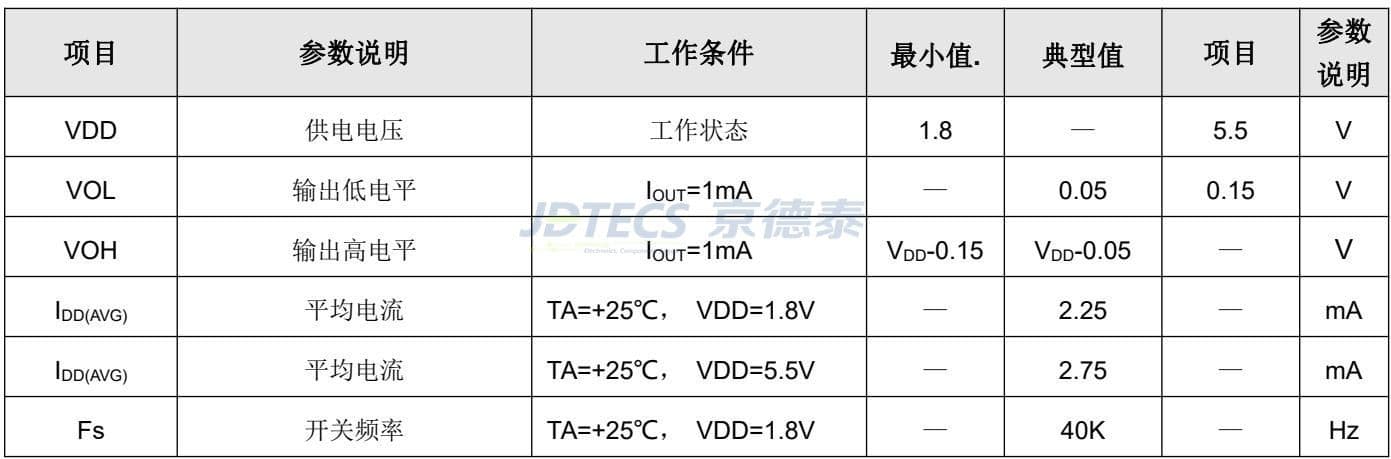

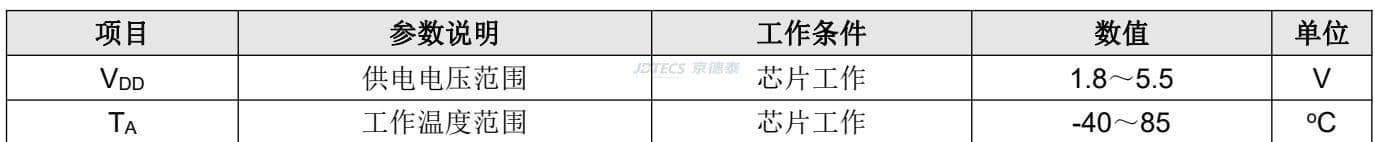

技术参数 / Technical Specification
| 参数 | 规格 | 条件 | 单位 |
|---|---|---|---|
| 供电电压 (VDD) | 1.8 ~ 5.5 | 工作状态 | V |
| 平均工作电流 (IDD(AVG)) | 2.25 (典型值) | TA=+25°C, VDD=1.8V | mA |
| 平均工作电流 (IDD(AVG)) | 2.75 (典型值) | TA=+25°C, VDD=5.5V | mA |
| 开关频率 (Fs) | 40K (典型值) | TA=+25°C, VDD=1.8V | Hz |
| 输出低电平 (VOL) | ≤0.15 | IOUT=1mA | V |
| 输出高电平 (VOH) | ≥VDD-0.15 | IOUT=1mA | V |
| 工作温度 (TA) | -40 ~ +85 | — | °C |
| ESD (HBM) | 8000 | — | V |

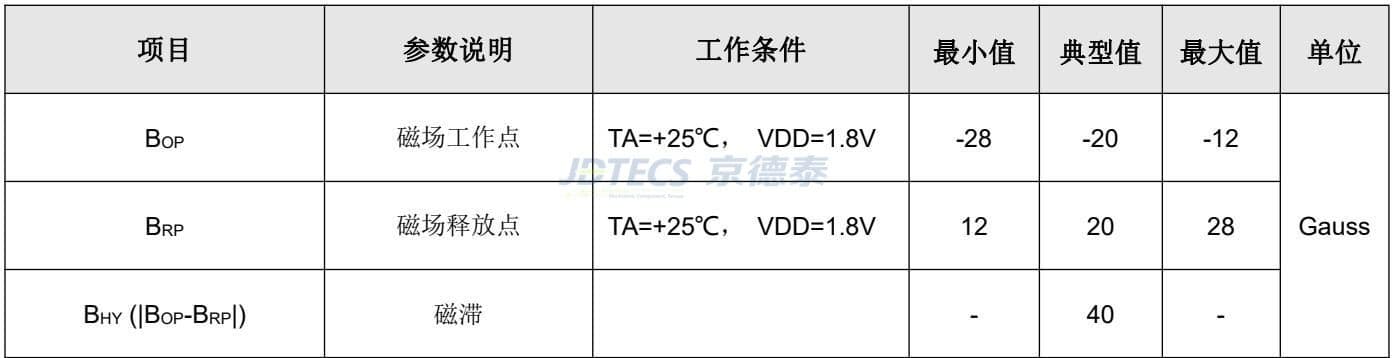

| 磁参数 (超低阈值系列, SOT-23-3L) | |||
| 磁场工作点 (BOP) | -20 (典型值) | TA=+25°C, VDD=1.8V | Gauss |
| 磁场释放点 (BRP) | +20 (典型值) | TA=+25°C, VDD=1.8V | Gauss |
| 磁滞 (BHY) | 40 (典型值) | — | Gauss |

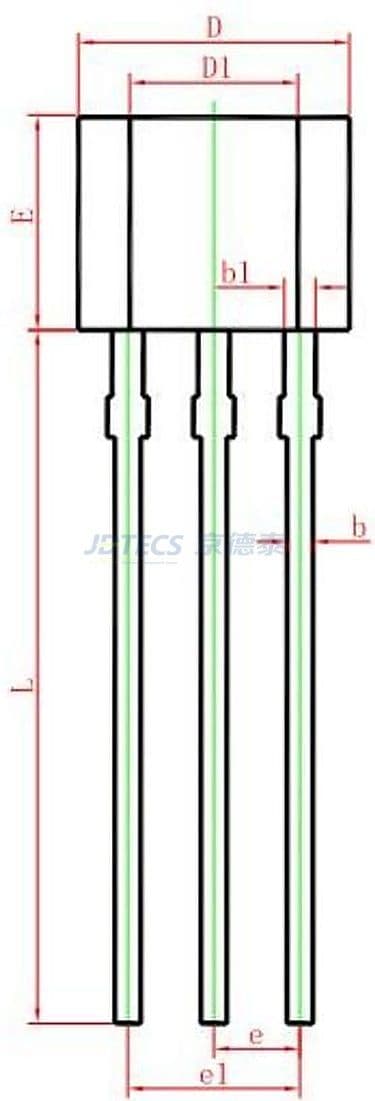

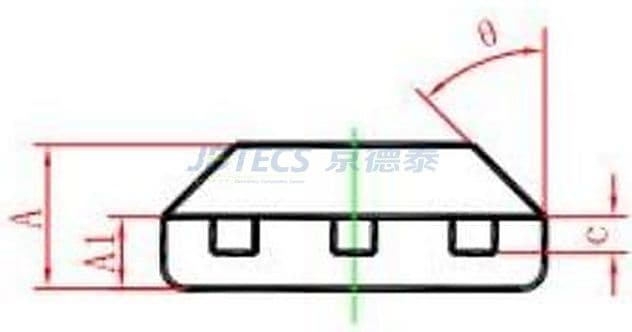

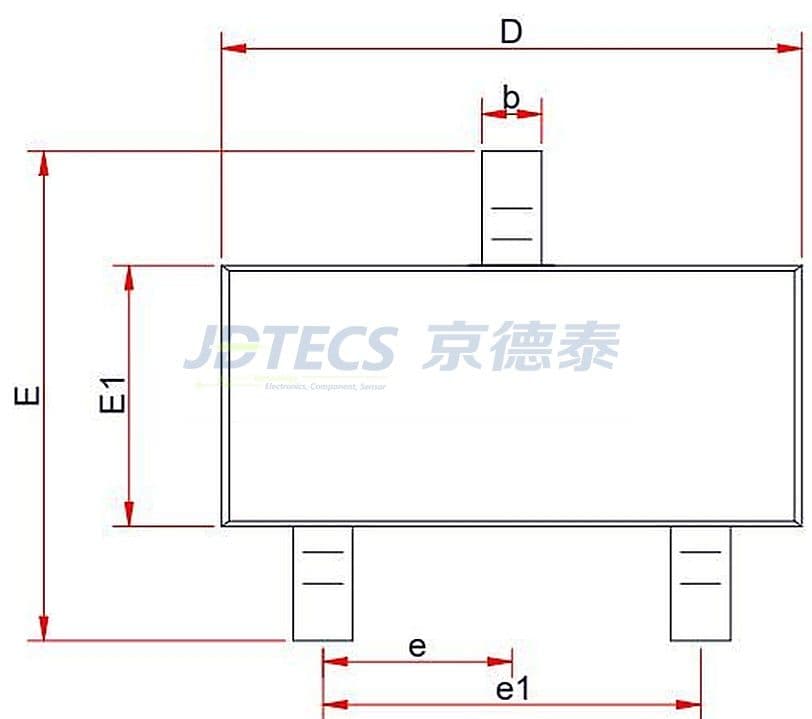

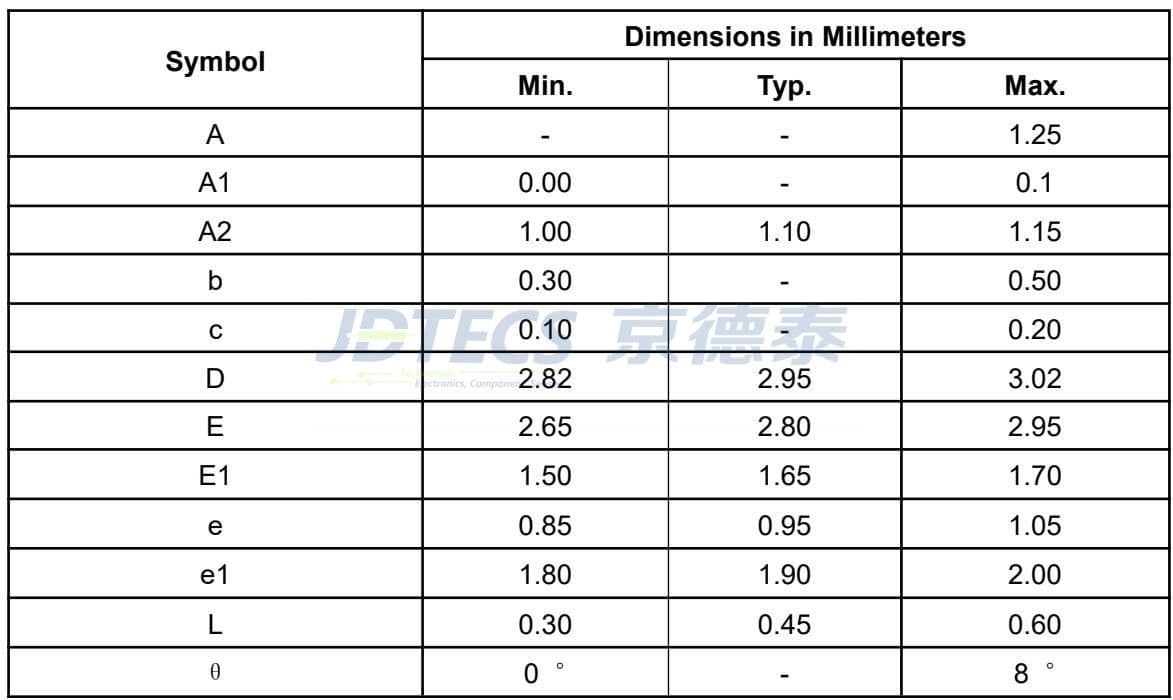

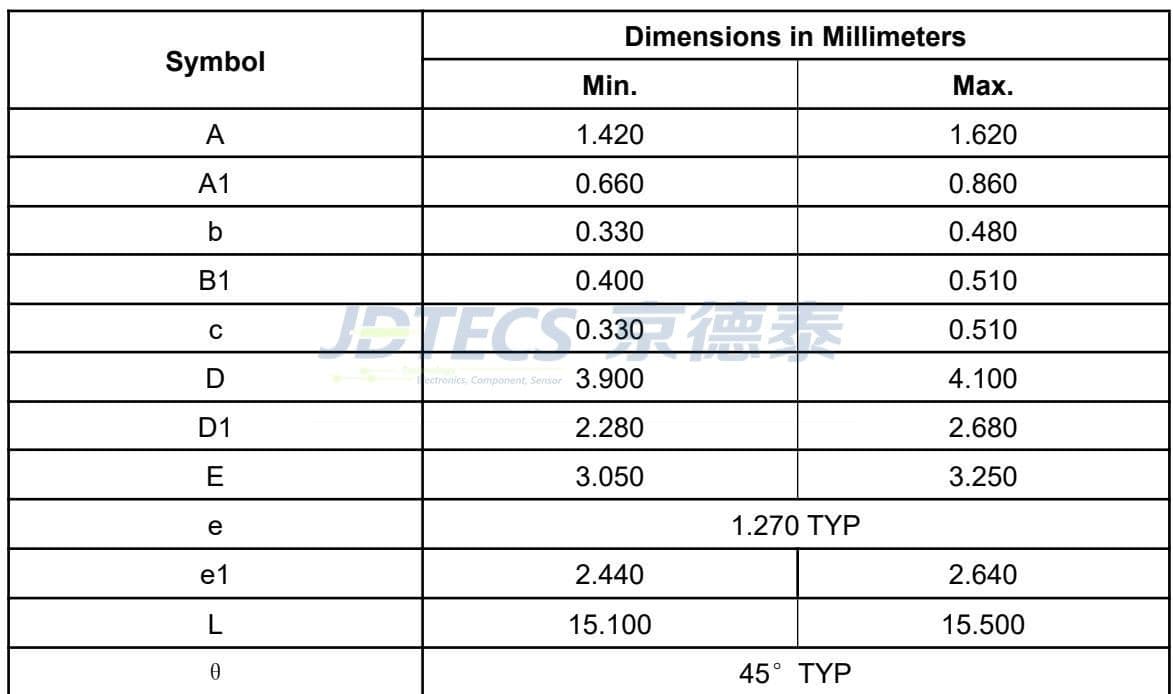

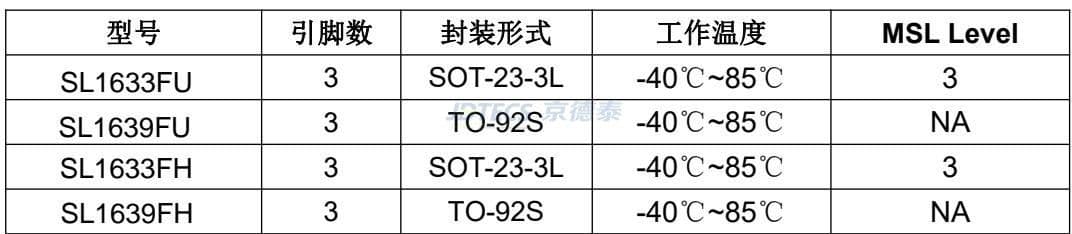

| 封装选项 | SOT-23-3L, TO-92S | — | — |

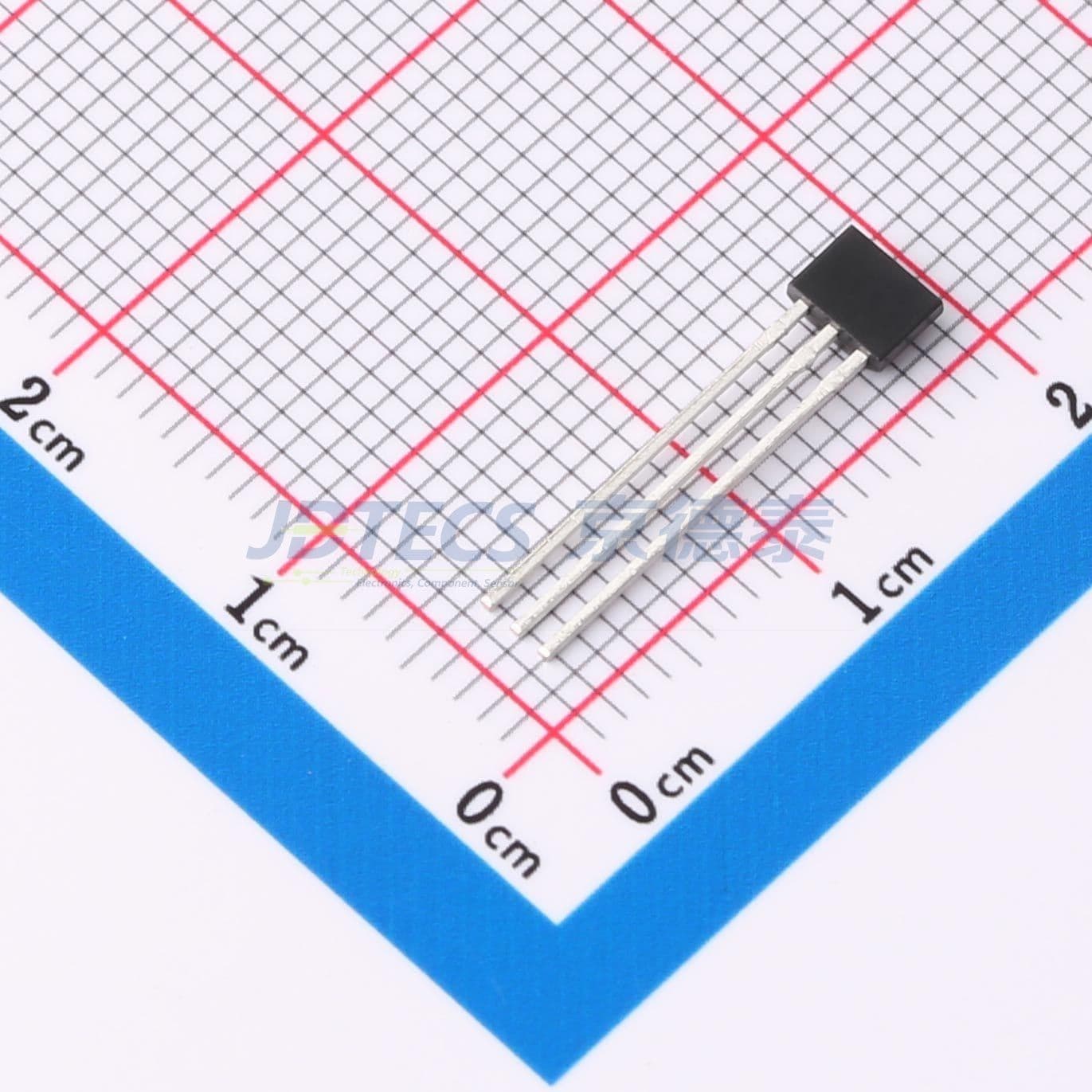

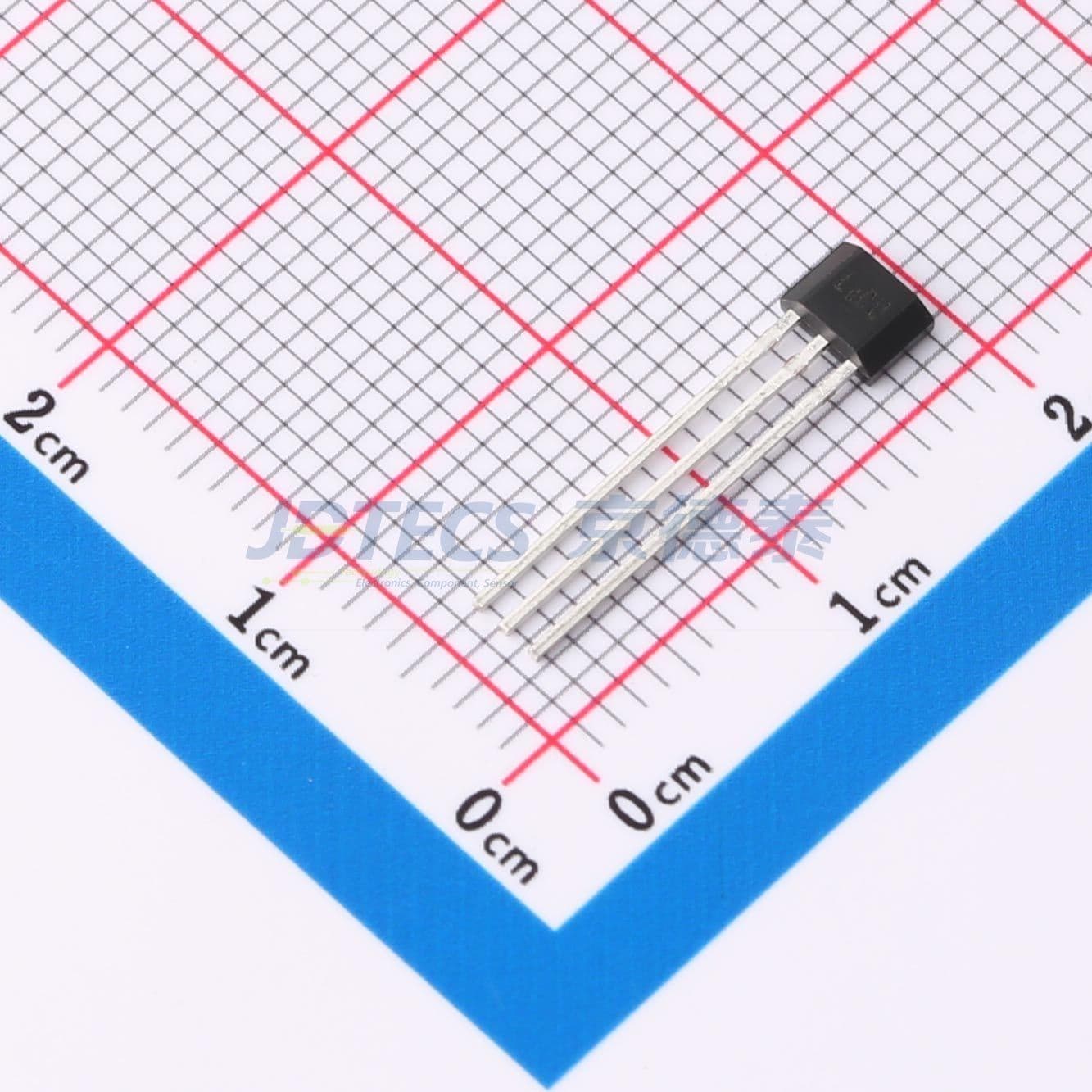

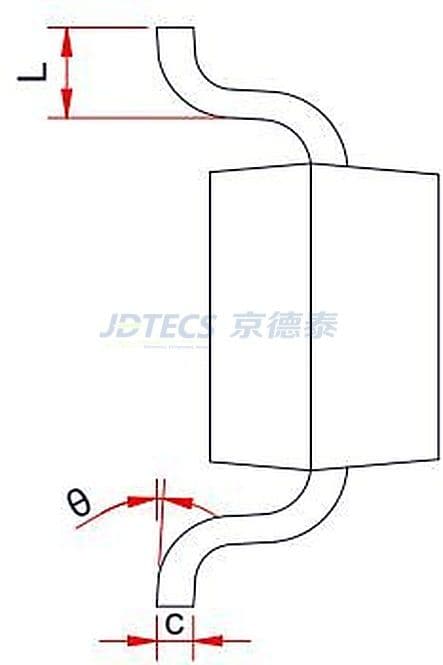

产品三视图
