高灵敏度数字单极霍尔效应传感器

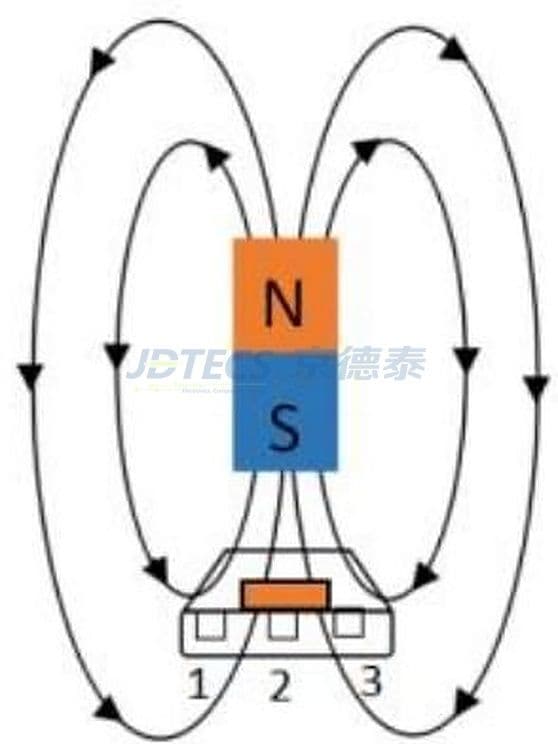

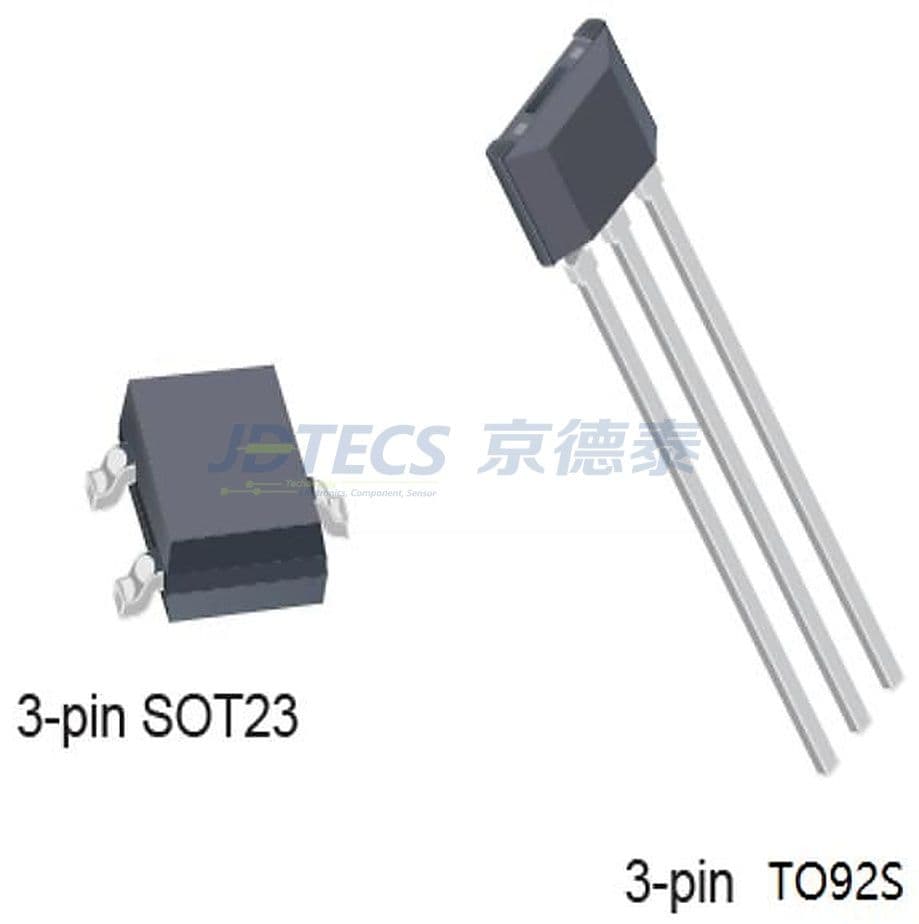

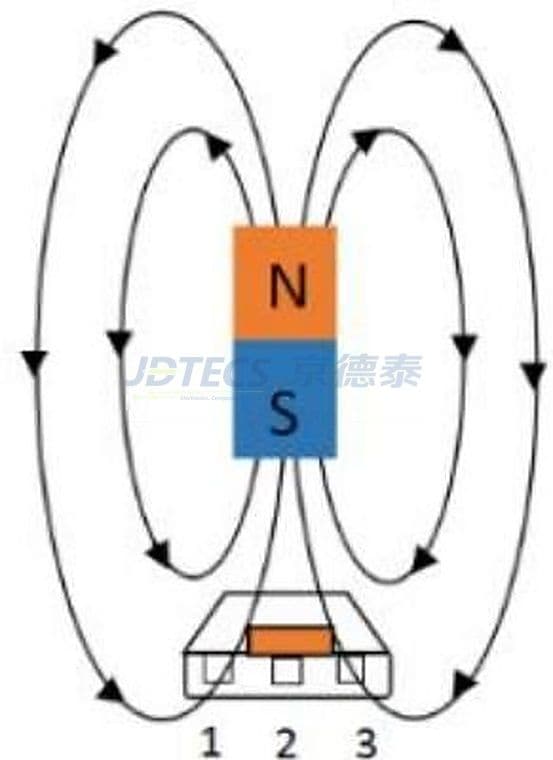

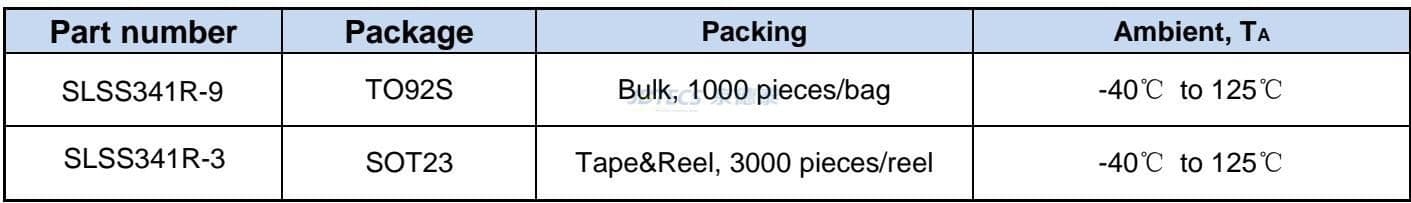

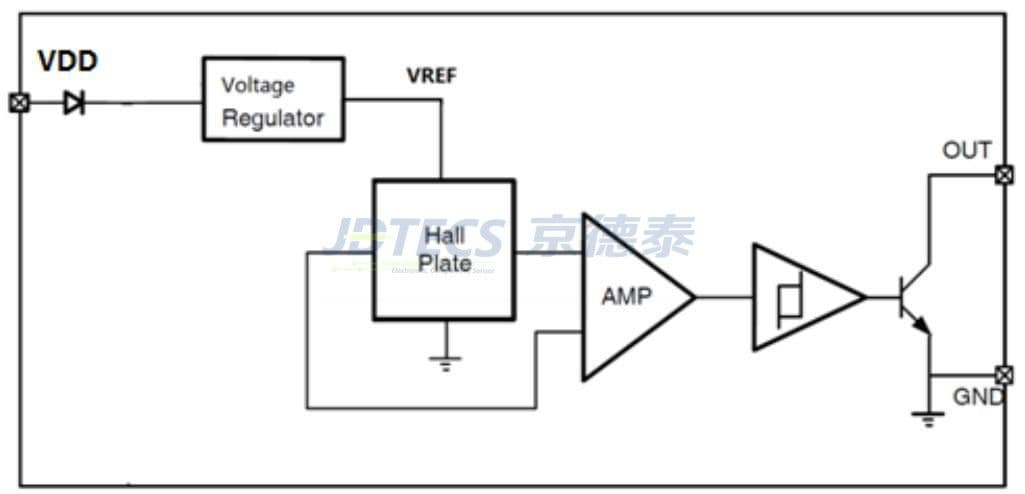

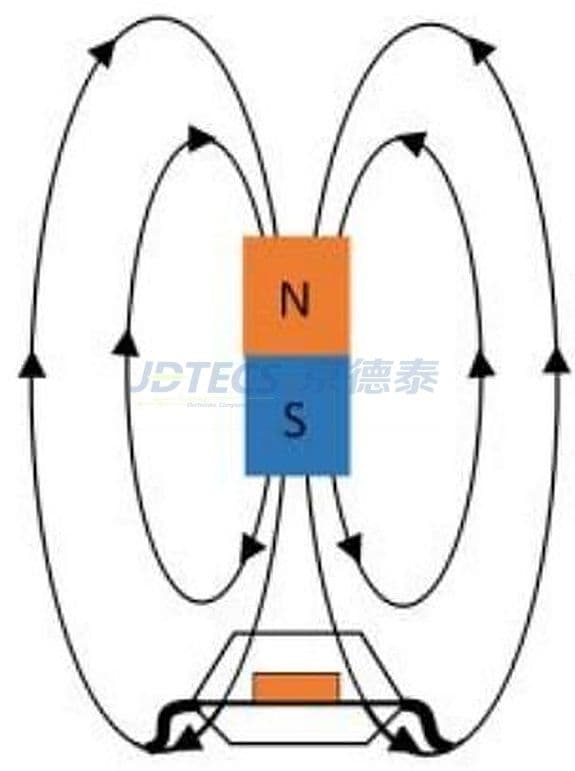

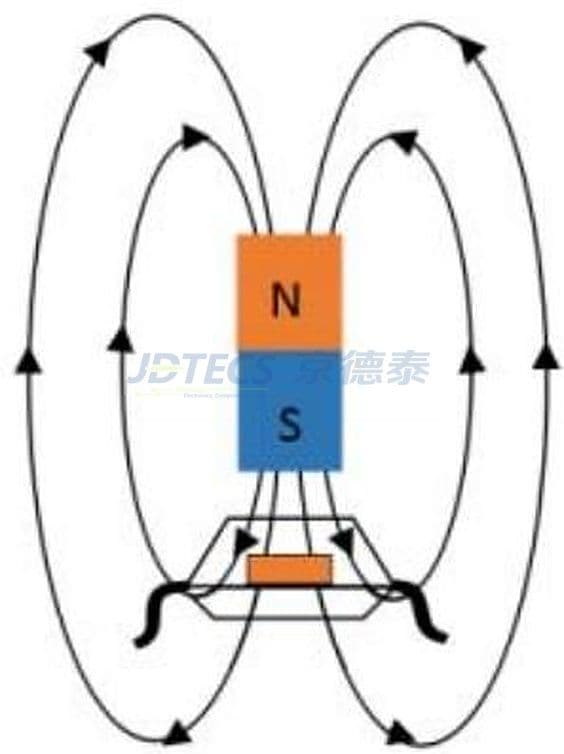

SLSS341R是一款采用双极技术设计的南向敏感单极霍尔效应开关。它集成了片上霍尔元件电压发生器、适用于3.8V至40V宽电压工作的稳压器、反向电压保护、温度补偿电路、小信号放大器、施密特触发器和开集电极输出。该传感器专为响应南极磁场而设计，当磁通密度超过工作点时输出低电平，直到磁通密度低于释放点才恢复高电平。提供TO-92和SOT-23等多种符合RoHS标准的封装。
下载规格书 PDF产品特点 / Product Features
- ◆ 微型结构
- ◆ 高灵敏度，典型值为60/40高斯
- ◆ 宽工作电压范围：3.8 Vdc 至 40 Vdc
- ◆ 宽工作温度范围：-40°C 至 125°C
- ◆ 高ESD性能，高达±4kV
- ◆ 开集电极输出

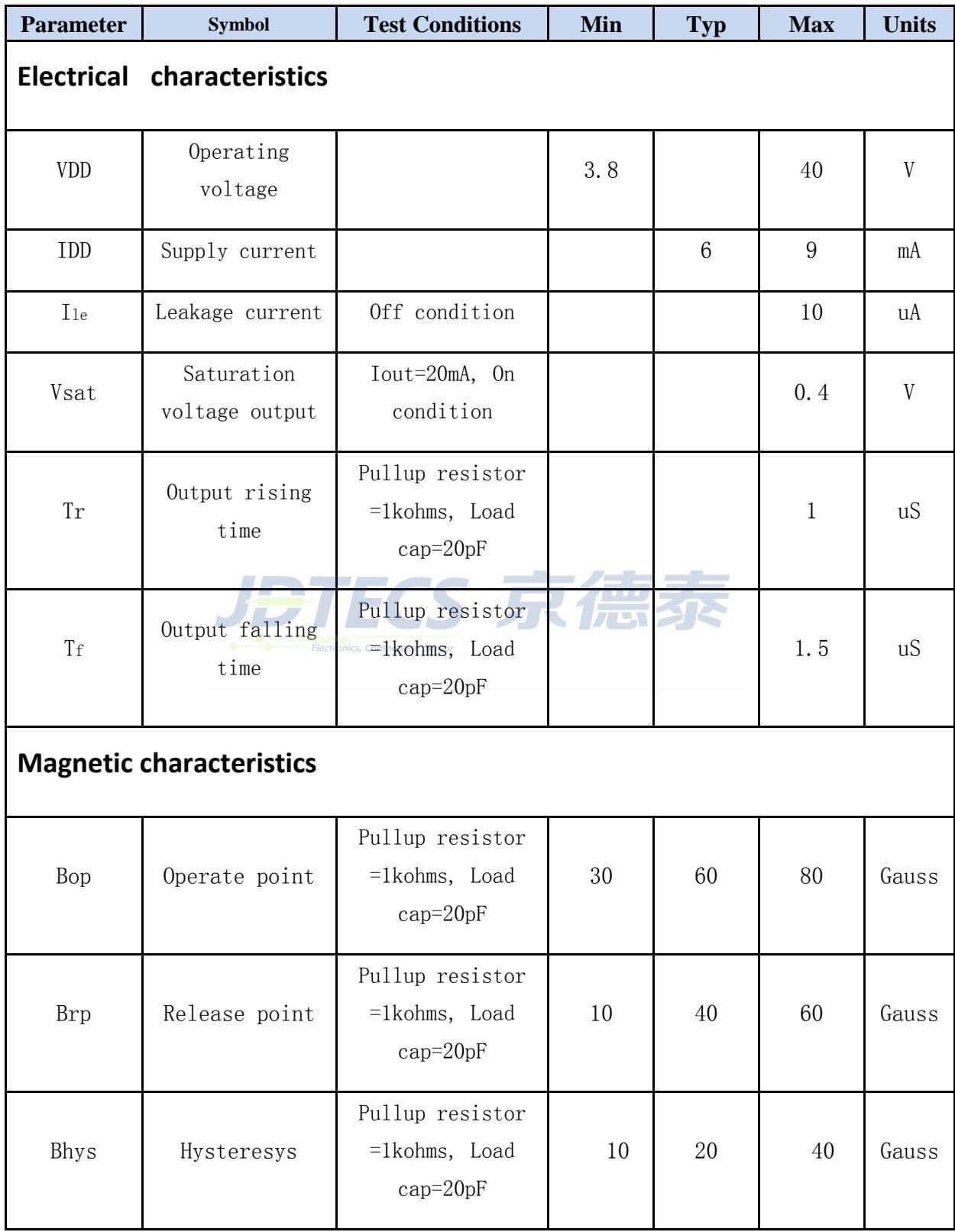

技术参数 / Technical Specification
| 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 电气特性 | ||||||
| 工作电压 | VDD | 3.8 | 40 | V | ||
| 供电电流 | IDD | 6 | 9 | mA | ||
| 漏电流 | Ile | 关断状态 | 10 | uA | ||
| 输出饱和电压 | Vsat | Iout=20mA, 导通状态 | 0.4 | V | ||
| 输出上升时间 | Tr | 上拉电阻=1kΩ, 负载电容=20pF | 1 | uS | ||
| 输出下降时间 | Tf | 上拉电阻=1kΩ, 负载电容=20pF | 1.5 | uS | ||
| 磁特性 | ||||||

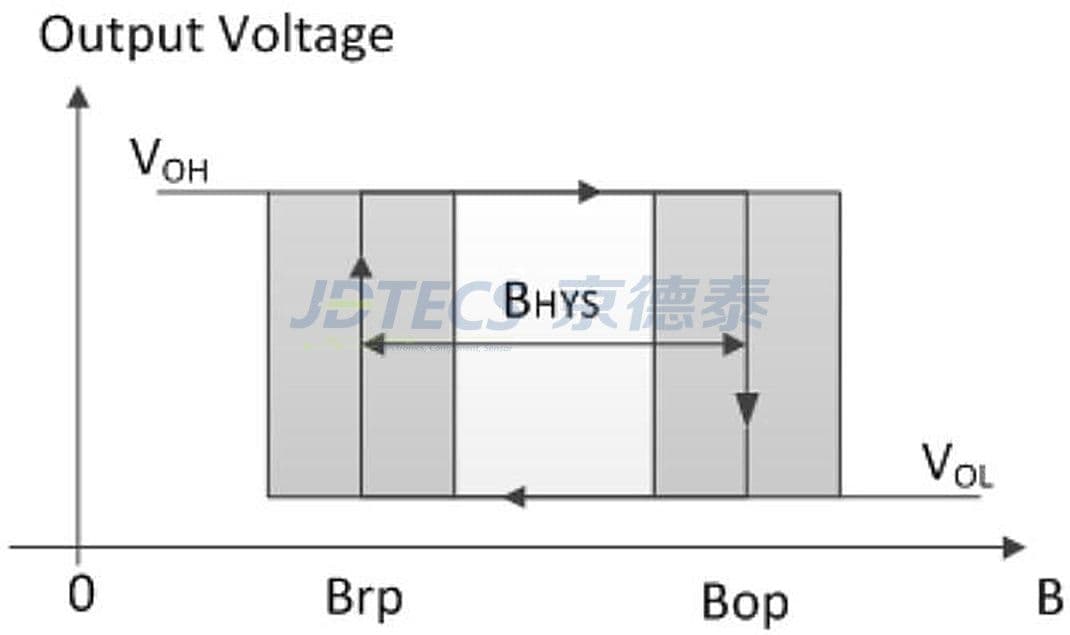

| 工作点 | Bop | 上拉电阻=1kΩ, 负载电容=20pF | 30 | 60 | 80 | Gauss |
| 释放点 | Brp | 上拉电阻=1kΩ, 负载电容=20pF | 10 | 40 | 60 | Gauss |
| 磁滞 | Bhys | 上拉电阻=1kΩ, 负载电容=20pF | 10 | 20 | 40 | Gauss |

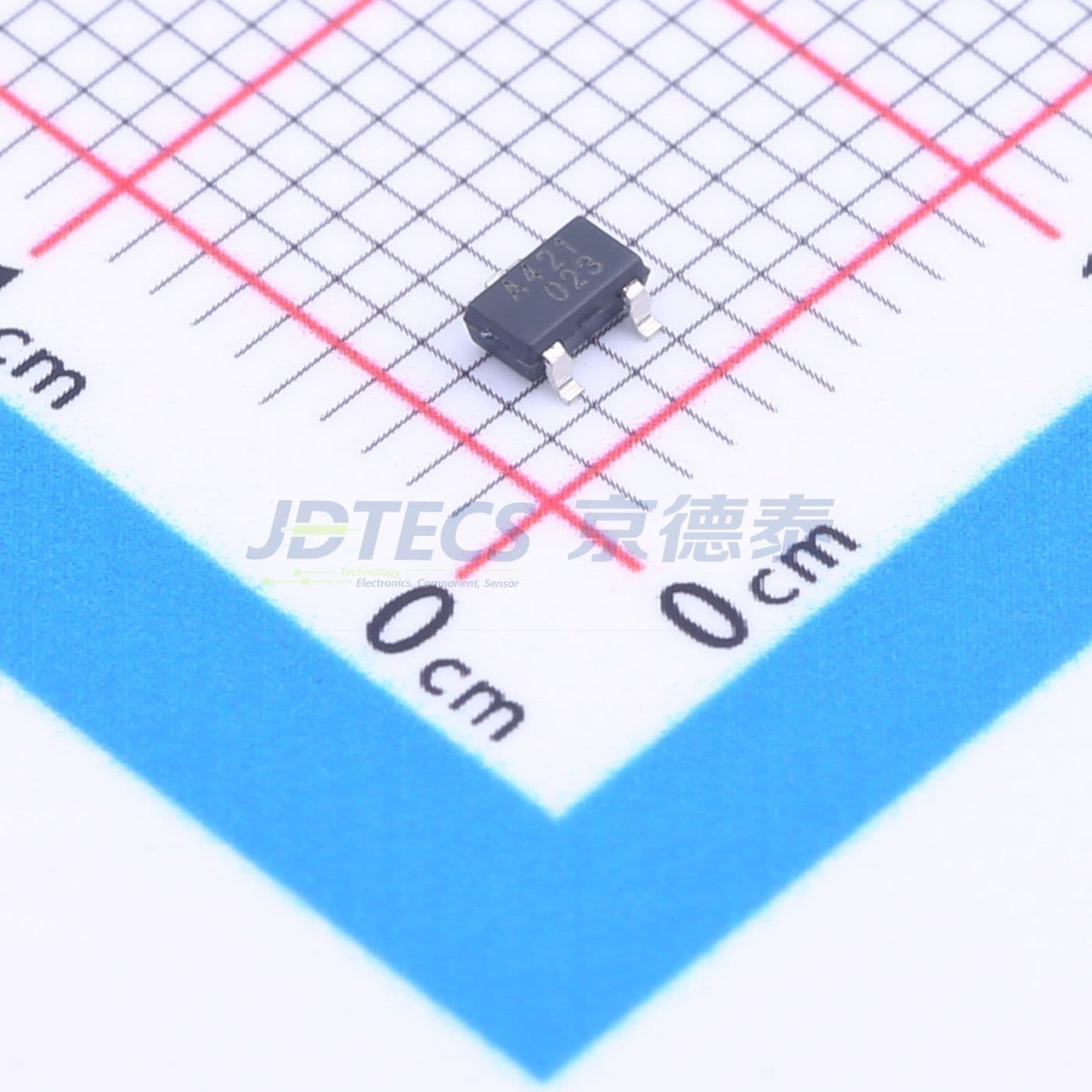

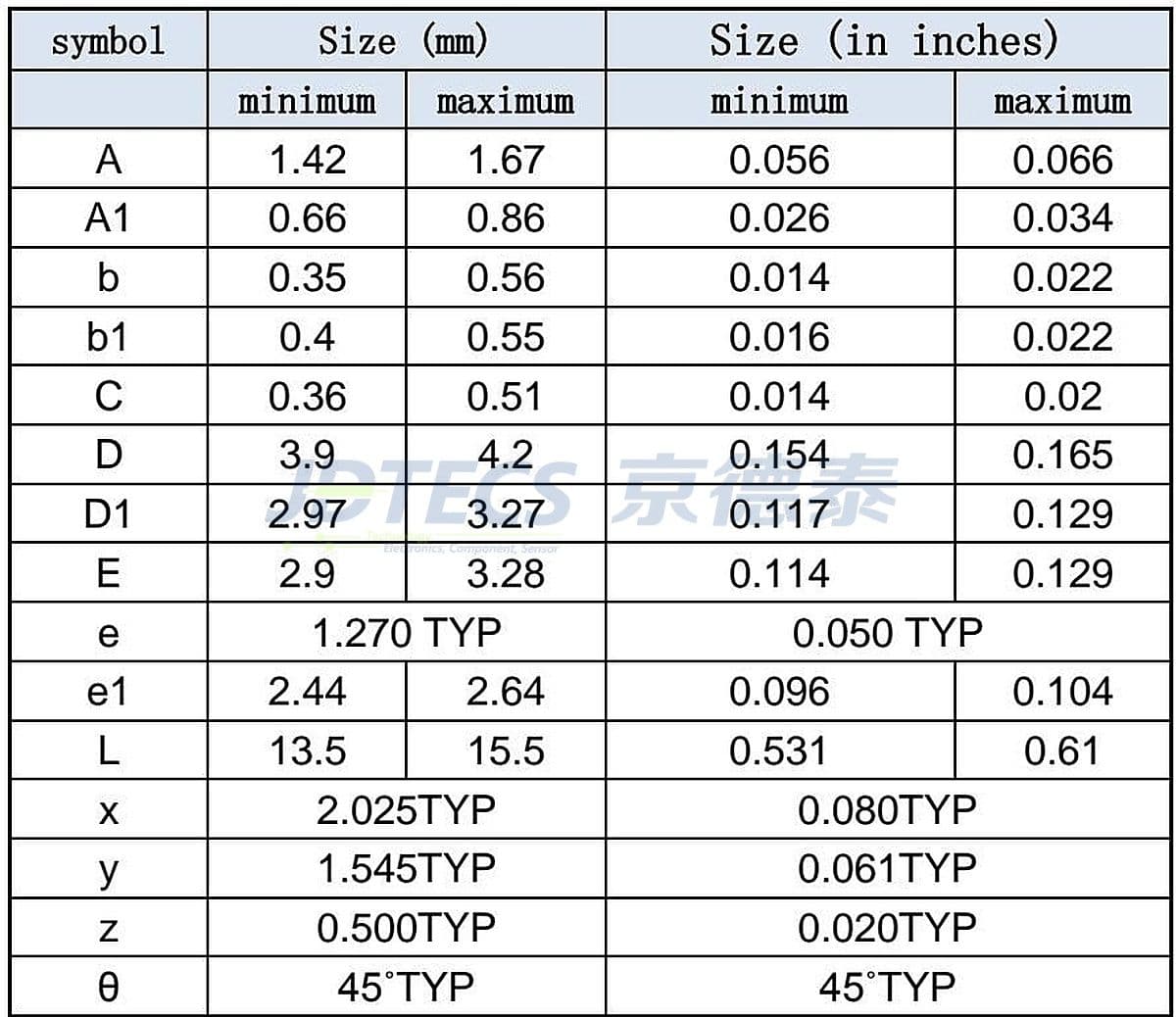

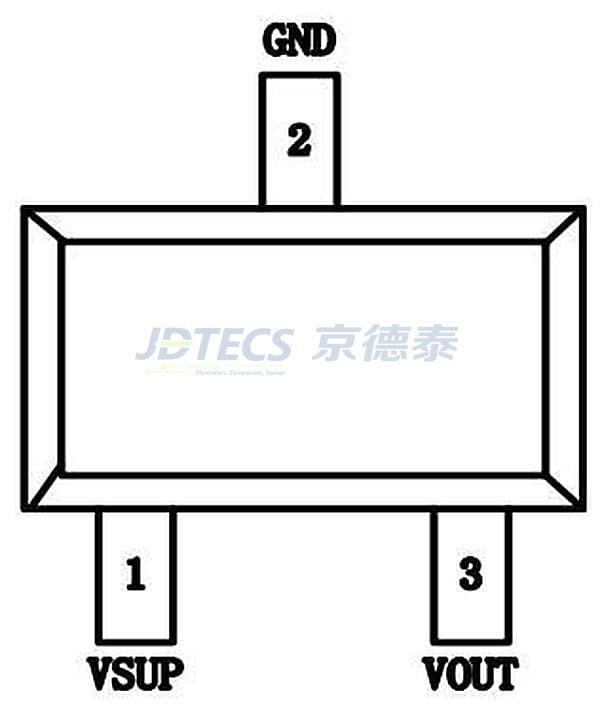

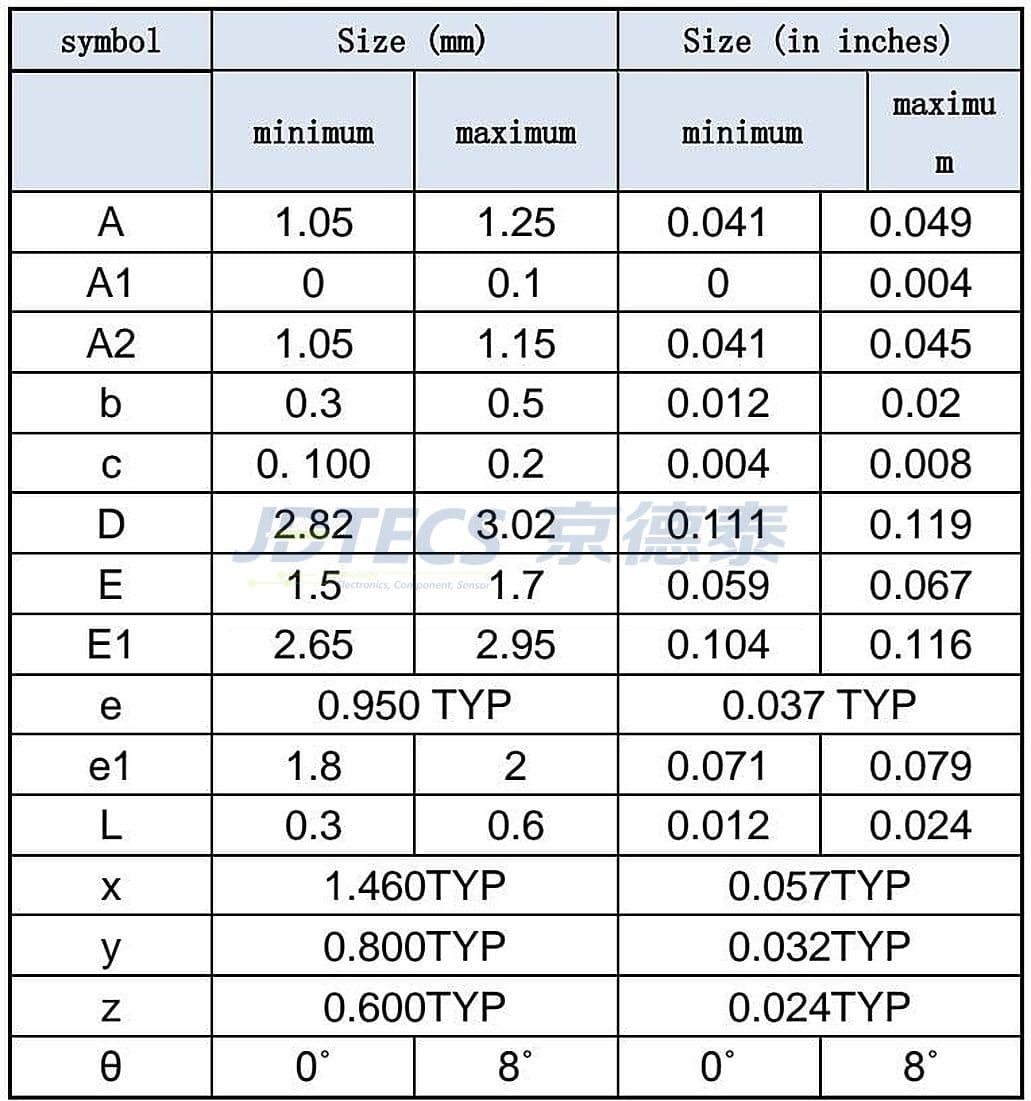

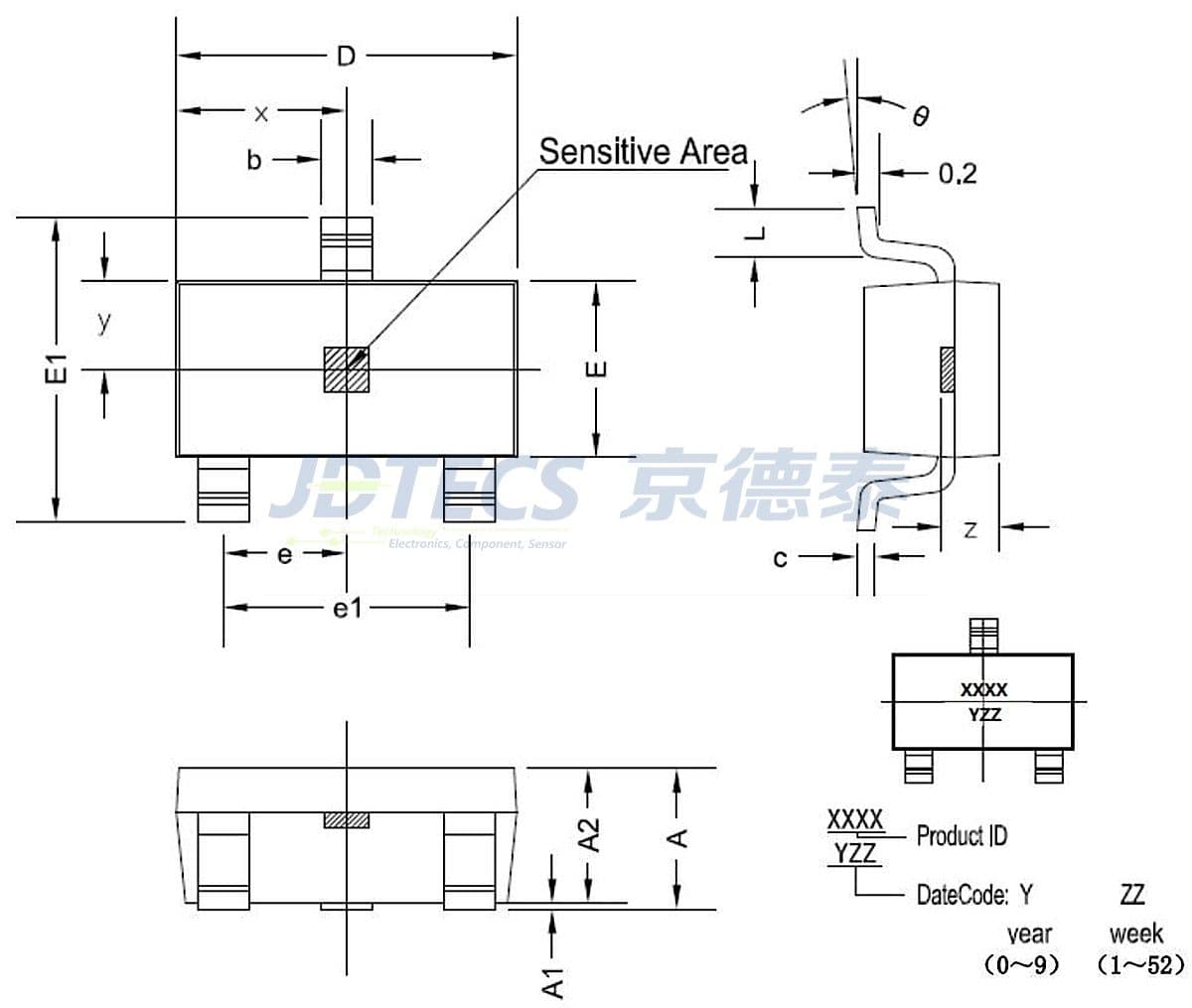

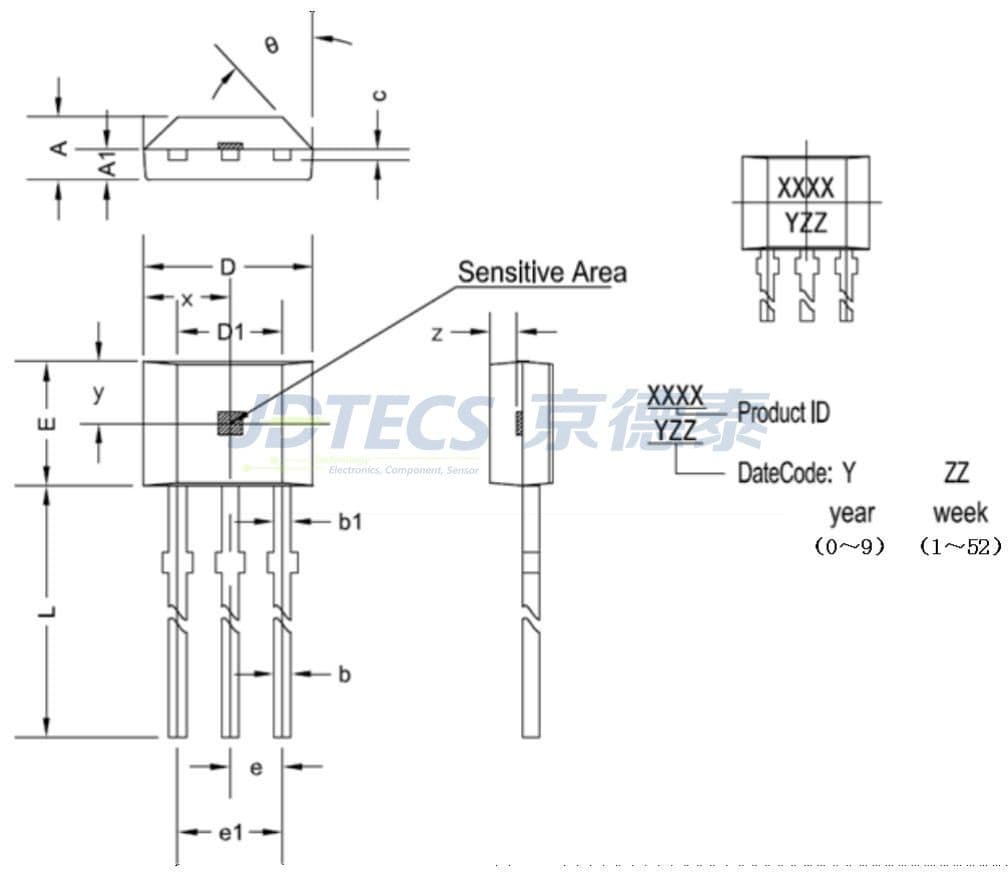

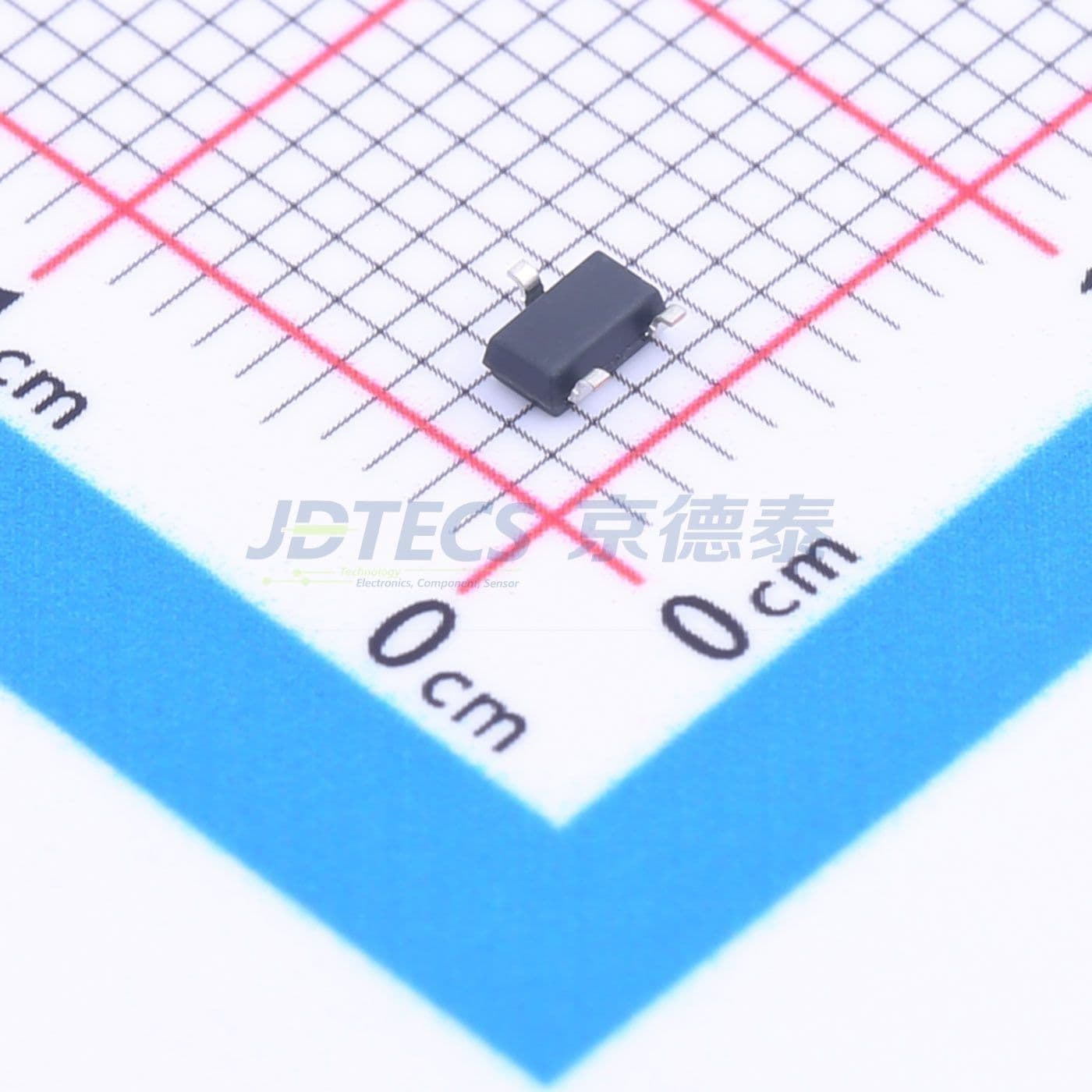

产品三视图
